Приборная панель Нива: описание значков

ВАЗ 2121 или Lada 4×4 производится с 1977 года. В течение всего периода выпуска кузов внедорожника немного менялся, а салон дорабатывался, например, изменения касались щитка приборов. Рассмотрим виды приборных панелей Lada 4×4 и их описание.

Наиболее часто встречаемые комбинации приборов (каталожные номера):

Несмотря на то, что панели приборов отличаются, индикаторы показывающие состояние систем автомобиля остаются неизменными и разделяются по цветам:

Читайте также: Замена датчика температуры окружающего воздуха. — УАЗ Patriot, 2.7 л., 2014 года на DRIVE2

• Зеленые и синие лампы — информационные;


• Желтые лампы — информирующие (Внимание!);


• Красные лампы — аварийные, движение запрещено!

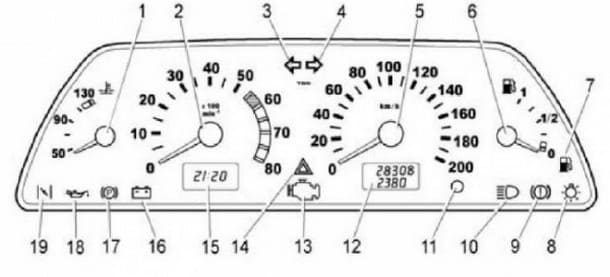

Рассмотрим описание панели приборов на примере последней модели ВАЗ 21214.

Самая частая причина глюков электрики

1. Зеленый/синий – индикаторы этих цветов указывают на нормальную работу узлов машины.


2. Оранжевый/желтый – говорят водителю, что определенный агрегат требует внимания или обслуживания.


3. Красный – самый опасный цвет. Если на приборке загорается такого цвета лампа, машину требуется срочно показать мастеру.

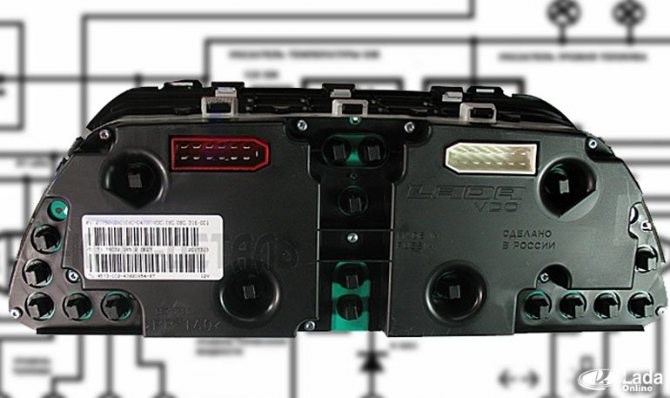

Электросхема комбинации приборов, проверка и ремонт щитка приборов Нива ВАЗ 21213, 21214, 2131 lada 4×4 А еще интересно: Шевроле нива не работает стеклоподъемник

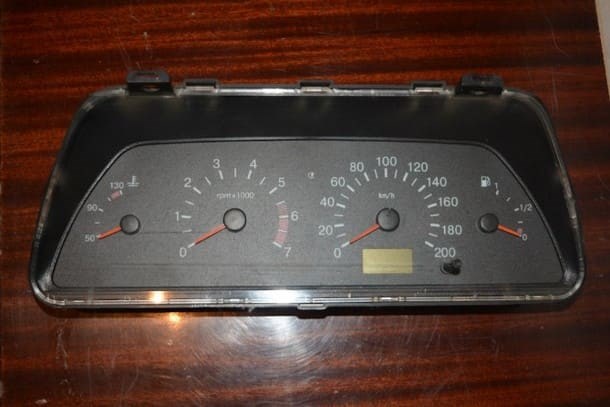

Панель Нива 2131

Приборка полностью цифровая. Для облегчения интеграции используются аналогичные указатели, индикаторы и лампочки. Благодаря оцифровке панель более приятна на внешний вид и легче читается.

Переходное звено между классической и современной системой. Стрелочные индикаторы и указатели похожи на щиток ВАЗ 2105, что не нравится многим автолюбителям, и они желают ее сменить.

Какая панель подходит на Ниву 21213

Пользователи нередко ставят панели от авто ВАЗ 2114 или 2110. Здесь потребуется минимальное количество переделок и доработок. Контактные группы и клеммы проводки переустанавливаются под нужные пины. Потребуется доработка пластика и посадочного места.

Панель приборов Нивы 21214, 21213, 2121: описание обозначений

Восклицательный знак на панели Нивы

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Специализация Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях. Если нажать педаль газа в пол , то автомобиль не разгоняется сразу же, а только через несколько секунд. Замена лампочек в приборной панели нива 21214 По всем вопросам пишите мне, я обязательно объясню все нюансы!

Панель приборов Нивы 21214, 21213, 2121: описание обозначений

1. Зеленый/синий – индикаторы этих цветов указывают на нормальную работу узлов машины.


2. Оранжевый/желтый – говорят водителю, что определенный агрегат требует внимания или обслуживания.


3. Красный – самый опасный цвет. Если на приборке загорается такого цвета лампа, машину требуется срочно показать мастеру.

Нужна помощь！не горят габариты и подсветка приборки при выключенном зажигании. — Lada 4×4 3D, 1.6 liter, 1988 year on DRIVE2 Для начала просто почитайте найденные поиском сообщения в конференции.

Не Горит Подсветка Приборов Ваз 21214

Для начала просто почитайте найденные поиском сообщения в конференции.

«Указатель температуры ни в какую не хочет подниматься. Только после полного прогрева он слегка поднимает стрелку где-то до 50. Попробовал снять провод и приложить к массе, тогда стрелка резво несётся вверх и загорается освещение комбинации приборов (причём именно оно в обычном режиме почему-то не работает). Купил новый датчик, а ситуация не изменилась».

«Утром при включении печки загорелись все лампочки, все стрелки ушли на максимум, после 20 минут езды — заработала, что это, на что смотреть?»

«У меня тоже проблема с электрикой: «не горит» подсветка приборной панели при включении ближнего света, при этом тахометр сразу же, на холостых оборотах, падает вниз до упора. И только при движении «оживает», погрешность порядка 1500 — 2000 об/мин. При выключенном освещении — все нормально».

«Симптомы: временами дергается (слегка затыкается) на средний оборотах. Появляется эта хрень абсолютно бессистемно, при этом (но не всегда) пищит сигналка так же, как в момент снятия с охраны».

«При включенном поворотнике жму тормоз — поворотники начинают мигать чаще и загорается вполнакала контрольная лампа задних противотуманок. Включаю передние противотуманки — вместо них загорается свет в салоне».

Достаточно? Могу еще насыпать, такие вопросы появляются в конференции иногда несколько раз в день.

А причина всех этих чудес — отсутствие соединения электрических цепей с массой, т. е. кузовом автомобиля в тех местах, где оно должно быть. Или некачественное, окислившееся соединение, имеющее достаточно большое переходное соединение.

Приведу пример. Пусть есть три лампы, как на рис. I. Одна включается своим выключателем и соединена со шпилькой массы. Две другие тоже имеют свой — общий — выключатель, но подключены к разным шпилькам массы (одна имеет общую шпильку с первой лампой). Это вполне реальная ситуация: первая лампа — стопы, вторая и третья — габариты (у них массы находятся поблизости от ламп, т. е. и спереди тоже).

Общий принцип определения таких глюков в работе электрооборудования: совершенно не связанные между собой цепи влияют друг на друга. Вы включаете фары — и глохнет двигатель, нажимаете на тормоз — включаются поворотники, включаете вентилятор печки — начинает метаться стрелка тахометра.

Самое неприятное в этих дефектах то, что они по большей части «плавающие»: то он есть, то его нет. Завел машину — дефект наличествует, а после прогрева пропадает. Объяснение простое: из-за термического расширения контакт с массой восстановился. Тоже самое может произойти на какой-нибудь выбоине в асфальте.

Глюки системы зажигания нередко возникают из-за плохой массы коммутатора (черный провод с клеммой, выходящий из разъема). При устранении глюков поворотников и габаритов, ищите шпильки во всех четырех углах машины.

Но больше всего глюков возникает из-за, как ее называют в конференции, «гайки массы»: очень неудобно расположенной шпильки массы под торпедой — уж очень много цепей на нее завязано. Шпилька находится немного правее проема под комбинацию приборов, на ней висит реле поворотников и сходятся три черных провода:

Замена БП своими руками

Читать новости о новой Ниве Заменил контактную группу замка зажигания, теперь все работает как прежде！Спасибо за советы！

Причины поломок

Причины появления неполадок заключаются в следующем:

1. Повреждение электропроводки внутри системы. Подобная ситуация возникнуть может из-за заводского брака, неправильной эксплуатации или несвоевременной диагностики.


2. Окисление контактов. Процесс окисления запускается сразу после того, как на контакт попадают электролиты или его пары. Утечка вещества возникает из-за трещин, находящихся на крышке АКП или в местах разболтанных токовыводов. Пары появляются из-за постоянного перезаряда батареи или при действии высоких температур (в жару). Следствием становятся проблемы работы в панели приборов. Поломка по такой причине возникает реже всего, поскольку контакты окисляются на протяжении длительного времени. Если периодически их прочищать, можно полностью избавиться от риска такой поломки.


3. Сбой в работе электронного блока управления. Такую проблему могут спровоцировать многие факторы. В число самых распространенных входят следующие: вмешательство в электрику неквалифицированных специалистов, обрыв или замыкание в системе проводки и попадание воды в ЭБУ. При этом неисправность работы может затрагивать и другие системы автомобиля, не только панель приборов.


4. Неправильная установка после снятия. Если панель будет установлена не в том порядке или без учета правил, то проблем с работой устройства не избежать. В таком случае скорее всего придется обратиться к специалисту за квалифицированной помощью.

Как только причина возникновения неполадок будет установлена, можно приступать и к процессу починки.

Внимание! Чтобы избежать возникновения перечисленных неисправностей в системе работы автомобиля, своевременно проводите диагностику.

Где Находится Реле Зарядки На Ниве 21214

• заглушить двигатель;


• найти под приборной доской контактный разъем, фишка расположена снизу рулевой колонки;


• подключить настроенный компьютер к выходу ЭБУ;


• включить зажигание;


• следовать инструкции программы.

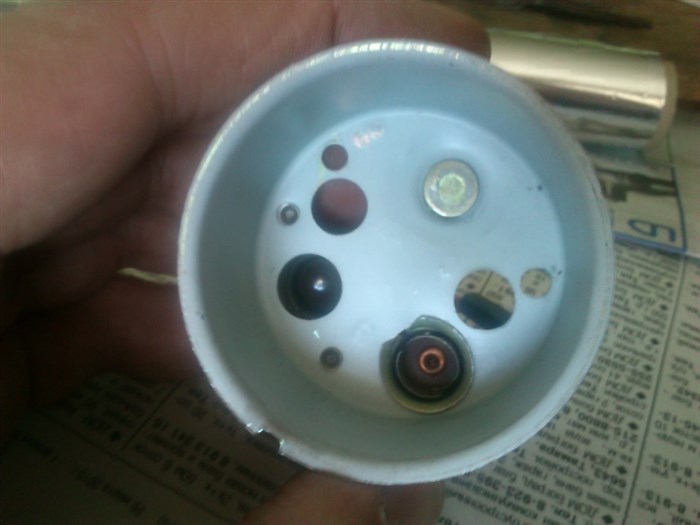

Панель приборов Нива: описание ламп индикаторов 6) Лампочки используются W1.2W. Плоскогубцами удобней всего аккуратно повернуть патрон против часовой стрелки на 90 градусов, вынимаем, меняем. Внимание: старайтесь не трогать руками стекло лампочек — жир с рук и прочие загрязнения приводит к более быстрой кончине лампочки. Или хотя бы протрите их после.
Собирается всё в обратной последовательности.

Лампа зарядки АКБ ВАЗ 21214

после замены ремня генератора пропала зарядка

, в результате сел аккумулятор и контроллер отказался работа. Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное
реле
можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт. Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

Панель Нива 2131

Щиток Нивы 21213

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Это вполне реальная ситуация первая лампа — стопы, вторая и третья — габариты у них массы находятся поблизости от ламп, т. Электронная проблема, решает путем демонтажа приборки и поиска плохого контакта или вышедшего из строя элемента платы. Коды ошибок ВАЗ – таблица со списком всех ошибок По всем вопросам пишите мне, я обязательно объясню все нюансы!

Восклицательный знак на панели Нивы

• в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);


• а в блоках системы впрыска — современные, ножевого типа.

Возможные неисправности Глюки системы зажигания нередко возникают из-за плохой массы коммутатора (черный провод с клеммой, выходящий из разъема). При устранении глюков поворотников и габаритов, ищите шпильки во всех четырех углах машины.

Замена лампочек в приборной панели нива 21214

Комбинацию приборов снимаем для её замены, а также для замены контрольных ламп и ламп подсветки приборов, троса спидометра, и для доступа к точкам крепления панели приборов.

Примечание. Крепления щитка приборов могут незначительно отличаться в зависимости от года выпуска и модификации автомобиля.

(см. так же Схема работы комбинации приборов и Неисправности комбинации приборов)

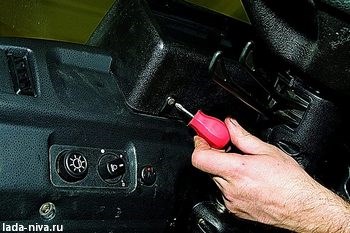

Крестообразной отверткой отворачиваем два самореза крепления щитка панели приборов к самой панели приборов.

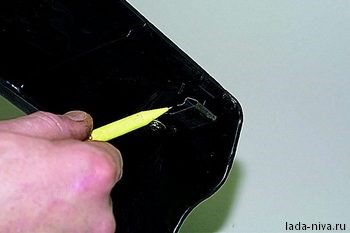

Потянув верхнюю часть щитка на себя, преодолевая сопротивление двух фиксаторов.

Две защелки (фиксаторы), расположены в верхних углах щитка.

На авто до 2009 г.
Ключом «на 10» отворачиваем две высокие пластиковые гайки крепления комбинации приборов к панели приборов.

а на автомобилях до 2009 г. отворачиваем ещё и накидную гайку гибкого вала (троса) привода спидометра.

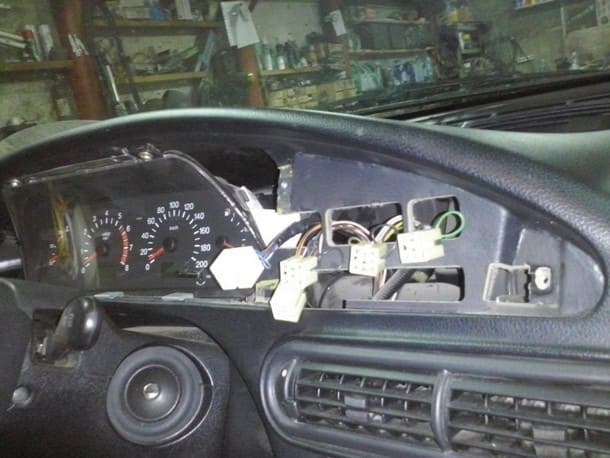

Отсоединяем две колодки проводов: левая – белая, правая – красная.

Расположение ламп комбинации приборов (после 2009 г.):
1 — лампы подсветки; 2 -контрольные лампы.

Лампы на всех модификациях приборов заменяются аналогично, отличается только их расположение. (используемые лампы)

На снятой комбинации приборов заменяем:

контрольную лампу, повернув патрон против часовой стрелки и вынув его (на фото показана контрольная лампа заряда аккумуляторной батареи),…

…лампу подсветки панели приборов.

Устанавливаем лампы и комбинацию приборов в обратной последовательности.

С наскока можно долго провозиться, поэтому изучаем матчасть, потом делаем.
Для начала снимаем клемму с аккума!
1) Снимаем заглушки, закрывающие саморезы:
-одна под заглушкой около аварийки
-вторая — самая правая на этой части приборки

Причины поломок

Приборная панель ВАЗ 2121 «Нива» После пуска двигателя и при движении автомобиля лампа должна гаснуть, так как под действием выпрямленного фазного напряжения якорь реле должен притягиваться к сердечнику и размыкать контакты реле.
