Задняя противотуманная фара лада гранта лифтбек

Итак, как снять задний фонарь на лифтбек: для этих целей потребуется время, инструменты, площадка (платформа), комплект новых расходных материалов.

• Набор автомобильных инструментов, в частности: отвертка с плоским наконечником, головка на «8», накидной ключ аналогичного размера;


• Ветошь, жидкость для удаления ржавчины, коррозии WD — 40;


• Новая оптика;


• Лампы освещения при необходимости.

• Глушим мотор, выжимаем ручной тормоз;


• Открываем заднюю дверь;


• В зависимости от года выпуска модели, последовательность действий отличается. В первом поколении (до 2022 года) отстегните обшивочный клапан, обеспечьте свободный доступ к тыльной стороне оптики. Во втором поколении снимите пластиковую защелку, извлеките лампы, отвинтите три гайки.

Проводим замену отражателя, ламп, собираем конструкцию в обратной последовательности.

Замена заднего фонаря лада гранта лифтбек

Типичные признаки неисправности системы освещения

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Лампочки ближнего света отличаются уровнем потребления энергии, яркостью и другими характеристиками. Разводка автомобиля Лада Гранта связывает между собой все электрические и электронные устройства, а также ключи коммутации и управления. 5 шагов как снять задний фонарь на Гранте или заменить задние лампы По всем вопросам пишите мне, я обязательно объясню все нюансы!

Лада гранта погасла панель приборов — АвтоТоп

1. демонтировать штатный осветитель (лампу);


2. разгерметизировать фонарь, извлечь резиновый уплотнитель;


3. оклеить посадочное место светодиодной лентой необходимой длины;


4. подключить контактную плату;


5. собрать конструкцию в обратной последовательности.

Схема задних фонарей гранта — АвтоТоп Лампочки ближнего света отличаются уровнем потребления энергии, яркостью и другими характеристиками. Выделяют:

Основные причины

Рассмотри подробно самые основные причины такой поломки.

Сгорели предохранители

Сгорели предохранители в монтажном блоке (F12 — правая сторона, F13 — левая сторона). Их номинал 7,5А.

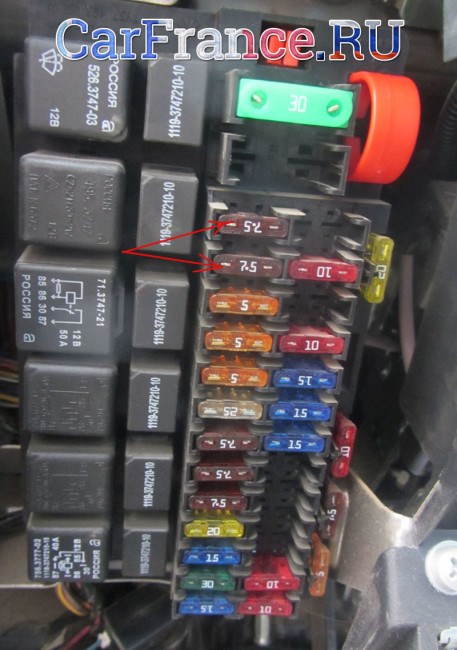

Предохранители на фото отмечены стрелочкой. (верхний — левая фара, нижний — правая фара)

В данном случае может быть неисправен регулятор напряжения. В результате этого произошёл скачок напряжения, и оба предохранителя выбило. Надо проверять напряжение электрической цепи под нагрузкой.

Если проблема после замены предохранителей будет повторяться, то лучше обратиться к автомобильному электрику.

Если Вы находитесь в момент поломки в пути, то можно заместо предохранителей поставить «жучка».

Аккуратно вставьте кусочек проволоки в разъёмы предохранителя, желательно в один, в левый предохранитель. В данном случае обратно крышку монтажного блока не одевайте, так как вам придётся вести визуальный осмотр, проволока может начать греться.

Важно. Мы не рекомендуем использовать «жучки» или керамические предохранители выше номиналом. Старайтесь не перегружать электрические цепи, например, при установке разветвителя прикуривателя, выводите провод питания напрямую к аккумулятору через дополнительный предохранитель.

Перегорели лампочки ближнего света

Перегорели лампочки ближнего света, сразу обе, либо совпадение, либо коротыш, либо включили ближний свет не на холостых оборотах. На высоких оборотах сила тока больше, поэтому могут обе сразу и сгореть. Также может быть неисправен регулятор напряжения.

Поломалось контактное реле ближнего света

Месторасположение контактного реле в монтажном блоке

Ближний свет может не включаться из-за поломки контактного реле. Эта поломка очень распространённая причина. Из-за конструкции реле и его дешевизны, контактная группа может прикипеть.

1. Открываем блок предохранителей (монтажный блок).


2. Достаём реле под номером К9.


3. Желательно взять заведомо исправное реле на тест-драйв. Или можно не сильно постучать по старому реле при помощи ключа или монетки.


4. Вставляем обратно контактное реле.


5. Проверяем работу ближнего света.

Поломка модуля управления светом

Эту неисправность следует проверять в последнюю очередь. Стоимость новой детали около 900 рублей, поэтому самый простой способ заключается в том, чтобы заменить модуль на заведомо исправный, например, взять его с другого автомобиля.

Лада гранта не горят дневные ходовые огни — АвтоТоп

• Включаешь габариты — свет и подсветка не горит – 3 ответа


• Электрокорректор фар на Ладу Гранту – 1 ответ


• Снятие фары на Гранте – 1 ответ

Что делать, если не горит плафон освещения салона на Лада Гранта? F8 (30 А) — обогрев заднего стекла. Если не работает, проверьте этот предохранитель, клеммы подключения кабелей к ТЭНу и целостность его элементов.

Лада гранта погасла панель приборов

Перегорел предохранитель F1, заменил, завел. Горят все лампы на щитке приборов, тахометр, спидометр не работает.

• Включаешь габариты — свет и подсветка не горит – 3 ответа


• Не работает электроника Лада Гранта – 3 ответа


• Как поменять предохранитель прибора панели? – 2 ответа


• На панели приборов постоянно горит датчик не пристёгнутого ремня безопасности и подушки – 2 ответа


• Где находятся предохранители на Гранте? – 1 ответ

По моему, проще всего будет найти неисправность методом компьютерной диагностики.

Да, к электрику(для начала) тоже можно. Выдёргивайте предохранитель и ищите по цепочке которую он защищает. Хотя это нужно делать перед установкой нового. Могли подплавить или даже сжечь проводку.

Возможно что это причуды плохой или отгоревшей массы.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Где находятся предохранители на Гранте?

Как поменять предохранитель прибора панели?

Включаешь габариты — свет и подсветка не горит

На панели приборов постоянно горит датчик не пристёгнутого ремня безопасности и подушки

Отказал обогрев лобового стекла на ВАЗ Гранта

Гнездо прикуривателя имеет малую глубину, поэтому штекера в нем держаться плохо.

После замены предохранителя можно провести диагностику работы приборной панели. Для этого нужно нажать кнопку суточного сброса пробега на приборной панели Лада Гранта и включить зажигание автомобиля. Стрелки исправной приборной панели придут в движение и трижды отклонятся до максимальных показателей и вернуться в исходное положение.

Установка дополнительного USB разъема для подключения электроприборов

Так как на Грантах нет единой схемы подключения предохранителей на некоторых автомобилях причиной погасшей приборной панели, неработающего стеклоподъемника с правой стороны где обычно сидит пассажир, не горящей подсветки номерного знака и левого заднего габаритного огня может быть перегоревший предохранитель F10 на 5А.

Если приборная панель так и не работает, проверьте предохранитель F10 на 5 Ампер. Проверьте горят ли габаритные огни правого борта автомобиля. Иногда причиной перегоревшего предохранителя и потухшей приборной панели является перегоревшая лампочка габаритного огня.

Расположение реле и предохранителей Лада Гранта

Перегорели лампочки ближнего света Схема электрическая принципиальная монтажного блока

Основные причины

Рассмотри подробно самые основные причины такой поломки.

Сгорели предохранители

Сгорели предохранители в монтажном блоке (F12 — правая сторона, F13 — левая сторона). Их номинал 7,5А.

Предохранители на фото отмечены стрелочкой. (верхний — левая фара, нижний — правая фара)

В данном случае может быть неисправен регулятор напряжения. В результате этого произошёл скачок напряжения, и оба предохранителя выбило. Надо проверять напряжение электрической цепи под нагрузкой.

Если проблема после замены предохранителей будет повторяться, то лучше обратиться к автомобильному электрику.

Если Вы находитесь в момент поломки в пути, то можно заместо предохранителей поставить «жучка».

Аккуратно вставьте кусочек проволоки в разъёмы предохранителя, желательно в один, в левый предохранитель. В данном случае обратно крышку монтажного блока не одевайте, так как вам придётся вести визуальный осмотр, проволока может начать греться.

Важно. Мы не рекомендуем использовать «жучки» или керамические предохранители выше номиналом. Старайтесь не перегружать электрические цепи, например, при установке разветвителя прикуривателя, выводите провод питания напрямую к аккумулятору через дополнительный предохранитель.

Перегорели лампочки ближнего света

Перегорели лампочки ближнего света, сразу обе, либо совпадение, либо коротыш, либо включили ближний свет не на холостых оборотах. На высоких оборотах сила тока больше, поэтому могут обе сразу и сгореть. Также может быть неисправен регулятор напряжения.

Поломалось контактное реле ближнего света

Месторасположение контактного реле в монтажном блоке

Ближний свет может не включаться из-за поломки контактного реле. Эта поломка очень распространённая причина. Из-за конструкции реле и его дешевизны, контактная группа может прикипеть.

1. Открываем блок предохранителей (монтажный блок).


2. Достаём реле под номером К9.


3. Желательно взять заведомо исправное реле на тест-драйв. Или можно не сильно постучать по старому реле при помощи ключа или монетки.


4. Вставляем обратно контактное реле.


5. Проверяем работу ближнего света.

Поломка модуля управления светом

Схема системы зажигания Лада Гранта

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Нет, в общем понятен, люминисцентные лампы в светильниках, но как это применить к автомобилю не знаю. Расположение ламп в задних фонарях 1 противотуманного света; 2 указателя поворота; 3 сигнала торможения и габаритного света; 4 заднего хода. Штатный бортовой компьютер лада Гранта/ Калина 2 По всем вопросам пишите мне, я обязательно объясню все нюансы!

Схемы электрических соединений жгута проводов системы зажигания Лада Гранта

1. Смотрим напряжение на предохранителях. Должно быть 12 Вольт постоянно.


2. Смотрим напряжение на одной из 33-ёх контактных фишках. Нам необходима та, в угловой части которой присутствует серо-чёрный и серый провода. Это провода на ближний свет фар.


3. Смотрим напряжение на клеммах фары.

Поломалось контактное реле ближнего света

Если проблема после замены предохранителей будет повторяться, то лучше обратиться к автомобильному электрику.

Электрооборудование. Описание конструкции

Бортовая сеть – постоянного тока, с номинальным напряжением 12 В. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и силовым агрегатом автомобиля, которые выполняют функцию второго провода.

При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора.
При работе генератора аккумуляторная батарея заряжается.
На автомобиле устанавливается свинцовая стартерная аккумуляторная батарея 6 СТ–55VL или ее аналоги.

Генератор:
1 – шкив;
2 – передняя крышка;
3 – задняя крышка;
4 – стяжной болт;
5 – кожух;
6 – разъем «L»;
7 – вывод «В+»

Щеткодержатель с регулятором напряжения:
1 – разъем «L»;
2 – вывод «массы»;
3 – регулятор напряжения;
4 – щетки;
5 – корпус щеткодержателя;
6 – вывод «+»

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» – к выводу «В+» генератора. Обратное подключение приведет к пробою диодов выпрямительного блока генератора.
При работе двигателя не рекомендуется отсоединять аккумуляторную батарею. Возникающие при этом скачки напряжения в бортовой сети могут повредить электронные компоненты автомобиля.

Детали нижнего крепления генератора:
1 – гайка;
2 – кронштейн генератора;
3 – компенсирующая втулка;
4 – резиновая опора;
5 – вкладыш втулки;
6 – нижний болт крепления генератора

Стартер:
1 – стяжной болт;
2 – задняя крышка;
3 – контактные болты;
4 – управляющий вывод тягового реле;
5 – тяговое реле;
6 – корпус стартера;
7 – передняя крышка;
8 – шестерня привода

Блок-фара:
1 – регулятор пучка света в горизонтальной плоскости;
2 – гнездо патрона лампы указателя поворота;
3 – гнездо рабочего цилиндра гидрокорректора фар;
4 – гнездо лампы головного света;
5 – регулятор пучка света в вертикальной плоскости;
6 – гнездо лампы габаритного света и дневного ходового огня

Схема электрических соединений жгута проводов заднего Лада Гранта

• Аккумулятор.


• Стартер.


• Генератор.


• Передние фары.


• Сигналы поворотов.


• Звуковой сигнал.


• Вентилятор системы охлаждения.


• Двигатель омывателя ветрового стекла.


• Силовые предохранители.

Как снять задний фонарь: Гранта Напоминание на всякий случай – на ВАЗ 2190 один светильник заднего хода – справа. В левом на его месте расположена ПТФ.

Как заменить лампу в заднем фонаре на Гранте

Похожим образом – за 5 шагов меняются сами лампы:

1. Скинули клемму;


2. В багажнике подобрались к фонарю;


3. Вытащили патрон с лампой под замену;


4. Проворачиваем лампочку в патроне против часовой стрелки;


5. При замене на новую просто попадите утолщениями на цоколе в пазы патрона.

Рекомендуем регулярно проверять лампы стоп-сигналов. На Гранте они двухнитевые – часто одна нить перегорает, а вторая работает. Таким образом габариты могут гореть, но стоп-сигналы нет.

Напоминание на всякий случай – на ВАЗ 2190 один светильник заднего хода – справа. В левом на его месте расположена ПТФ.

Уточнение может и забавное, но нередко автовладельцы путают эту особенность Гранты с поломкой. Поэтому начинают лезть в левый фонарь, чтобы поменять лампу заднего хода, которой там в принципе нет.

При движении назад Гранта подсвечивает только правую сторону.

Вопрос как снять задний фонарь на Гранте и замена ламп – простейшие манипуляции. Требуют минимум времени и инструмента.

Отметим – демонтаж оптики важен при замене или снятии обвеса. Подробно как и зачем снимать задний бампер на Ладе – в этой статье.

Причина №4: Перебитый провод

Перегорели лампочки ближнего света F25 (10 А) — освещение салона, тормозные лампы. Если стоп-сигналы не работают и этот предохранитель исправен, проблема может быть в самих лампах и их разъемах или в выключателе стоп-сигналов в педальном блоке.
