Не Горит Подсветка Номера Лада Ларгус… Смотрите также
Выбор и покупка номера ламп подсветки
| Название / артикул | Цена (Руб.) / 10 штук |
| Штатные лампы цоколь С5W | от 150 шт. |
| SZJOINцоколь39mm 25435VB | от 140 |
| Фестон (12В) 8459986M | —/— |
| Polar Р45389/20 | —/— |
| (8) SMD 5050 | —/— |
| (4) SMD 5050 | —/— |
*цены актуальны состоянием на 09.10.18 года.
- Материал радиатора: алюминиевый. Рабочая температура светодиода (+65°). При условии, что на плате установлено более 4-х шт., радиатор охлаждения крайне необходим во избежание перегрева;
- Мощность: 0.2 Вт / шт., умножаем на общее количество, получаем показатель;
- Длина LED составляет 41.6 мм, что на 4.0 мм больше штатной лампы (37.5 мм.).Штатный разъем контактов имеет достаточно припуска для LED большей длины.
Подготовительный этап
- Комплект LED (всего 2 штуки);
- Отвертка с крестообразной битой;
- Ветошь;
- Жидкость для удаления ржавчины. На случай, если винты не будут выкручиваться;
- Дополнительное освещение, при условии проведения работ в темное время суток.
Замена лампочки подсветки номера lada largus (ваз ларгус)
- Машину устанавливаем на ровную платформу, фиксируемзадние колеса противооткатными башмаками, включаем первую передачу;
- Когда меры безопасности предприняты, открываем капот, снимаем клемму от аккумуляторной батареи во избежание короткого замыкания в цепи;
- Отверткой с крестообразным наконечником поочередно выкручиваем по два винта, извлекаем корпуса фонарей в сборе;
- Отсоединяем колодки с проводами, извлекаем штатные лампы;
- Проводим дефектовку, осматриваем контакты, при наличии окисления зачищаем;
- Устанавливаем новые LED диоды, проверяем работоспособность, подключаем клемму аккумулятора.
Замена лампы стопа ларгус — Авто журнал КарЛазарт 20. Поверните патрон лампы указателя поворота против часовой стрелки…
Замена ламп в задних фонарях Лада Ларгус
Если в задних фонарях Лада Ларгус не горит сигнал торможения или любая другая секция, то первым делом стоит проверить соответствующий предохранитель в монтажном блоке. Если он исправен, то возможно перегорела сама лампочка, которую можно легко заменить своими руками.

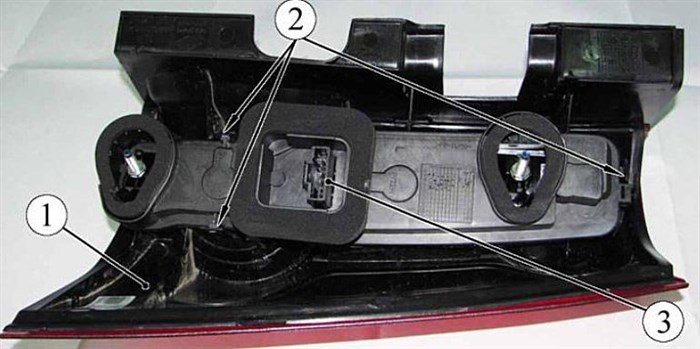

Для замены ламп придется снять задний фонарь. Затем нажать на три фиксатора (№2) и отсоединить плату с лампами от фонаря.
Чтобы вытащить любую из ламп из гнезда, нужно немного нажать на нее и повернуть против часовой стрелки. Новую лампочку устанавливаем в обратной последовательности.
Видео инструкция на примере Renault Logan (аналогичные действия):
Как заменить лампы подсветки номера автомобиля
Подготовительный этап
Как снять задний фонарь на ларгусе видео — Авто журнал КарЛазарт
- Габариты и стоп-сигнал — P21/5W.
- Поворотники — PY21W.
- Задний ход, противотуманный фонарь и дополнительный стоп-сигнал — P21W.
- Подсветка номера — W5W.
Лада веста не горит подсветка номера – Прокачай АВТО *цены актуальны состоянием на 09.10.18 года.
Установка дополнительных (верхних) задних фонарей на Ладу Ларгус
Верхняя накладка задних фонарей Лада Ларгус представляет собой черную заглушку, которая плохо гармонирует в общем виде. Предлагаем сделать небольшой тюнинг, заменив их на верхние дополнительные, светодиодные фонари. Рассмотрим процесс такой доработки более детально.
Потребуется: снять задние фонари, купить дополнительные задние фонари (примерная цена 3000 рублей), приготовить длинный ключ «на 10», ключ TORX (звездочка).
Чтобы снять верхнюю часть заднего фонаря Лада Ларгус потребуется:
- вывернуть 3 винта крепления со стороны улицы (один из винтов спрятан под задним фонарем).

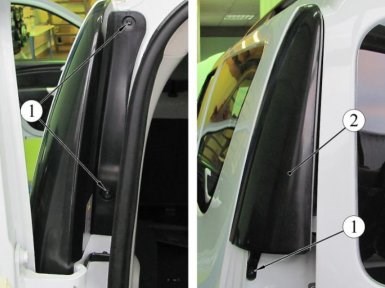

- вывернуть гайку со стороны багажника, предварительно сняв пластиковые накладки задних стоек (пистоны, болт крепления ремней безопасности и крепление форточки для 7ми местного универсала).
Теперь следует вывернуть винт крепления из накладки и завернуть его в купленный дополнительный задний фонарь. Установка производится в обратной последовательности. Подключение выполняем по схеме из комплекта.
В результате данная доработка Лада Ларгус дополняет задний фонарь, делая внешний вид более естественным. Процесс установки также показан на видео:
Напомним, есть и другие варианты тюнинга задних фонарей, например, затонировать их.
Назначение реле и предохранителей в монтажном блоке расположенном в моторном отсеке
- Габариты и стоп-сигнал — P21/5W.
- Поворотники — PY21W.
- Задний ход, противотуманный фонарь и дополнительный стоп-сигнал — P21W.
- Подсветка номера — W5W.

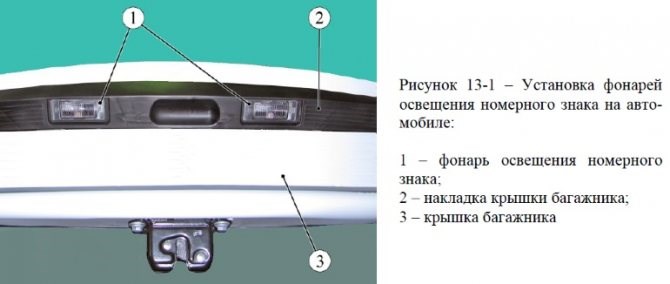

Лампы заднего фонаря Для замены лампы в фонаре освещения номерного знака выполните следующие операции. Вам потребуется ключ TORX Т20. 1. Выверните винт крепления рассеивателя…
Замена левой лампы ближнего света Ларгус
Для замены лампы головного света с левой стороны, необходимо снять аккумуляторную батарею. После снятия аккумулятор замена производится довольна легко и быстро.
1 Необходимо снять пластиковый защитный колпачок, просто поддев его.
2 Далее аккуратно снимаем электрический разъем с лампы головного света и отводим его в сторону, чтоб он нам не мешал.
3 После снимаем резиновый пыльник, который предотвращает попадания грязи и пыли в блок фару.
4 Для завершения демонтажа лампы нам необходимо снять металлический фиксатор, который держит лампу.
5 Извлекаем старую лампу и меняем ее на новую.
Сборка осуществляется в обратной последовательности. Аналогично замена лампы производится и на правой фаре, за исключением необходимости демонтажа аккумуляторной батареи. Но если у вас возникли вопросы пишете их в комментариях.
Лучшие лампы н4 для Ларгуса
- конструкция блок-фары, не позволяющая применять любые понравившиеся варианты;
- требования правил, прямо запрещающие установку любых элементов, отличающихся от тех, которые были изначально использованы производителем.
FakeHeader Чтобы снять верхнюю часть заднего фонаря Лада Ларгус потребуется:

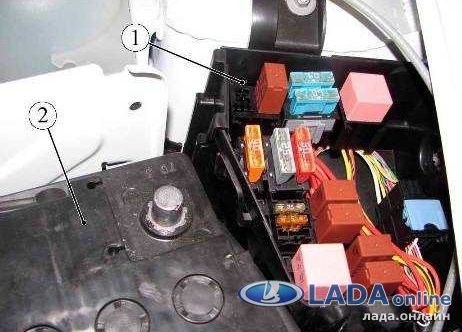

Блок предохранителей и реле в моторном отсеке
Все реле (кроме реле включения обогрева стекла задней двери), предохранители системы управления двигателем установлены в монтажном блоке, который располагается в подкапотном пространстве автомобиля (слева, за аккумулятором).
Для получения доступа к предохранителям и реле отожмите фиксаторы с боковой, задней и передней части крышки.

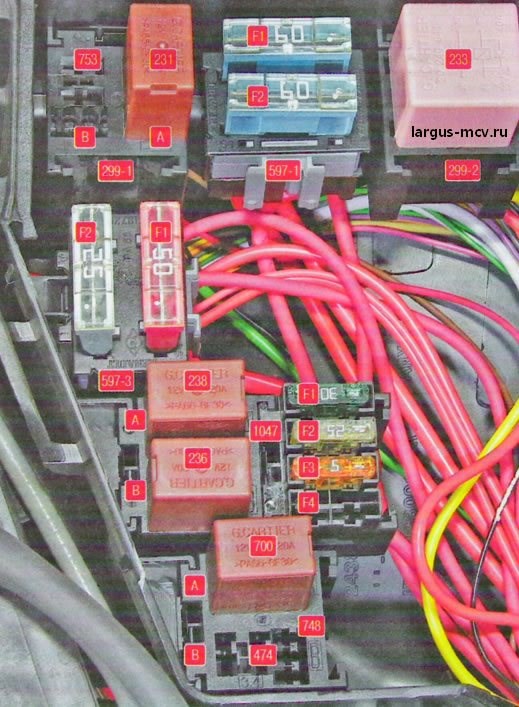

| Номер панели реле/ предохранителей | Номер реле/предохранителя | Назначение реле/ предохранителя |
| 299-1 | 231 (А). | Реле противотуманных фар |
| 753(B) | Реле насоса омывателя фар | |
| 299-2 | 233 | Реле вентилятора отопителя |
| 597-1 | F1 (60 A), F2 (60 А) | Электронный блок управления системами ABS и ESP |
| 597-3 | F1 (50 A). F2 (25 А) | Переключатель наружного освещения, блок предохранителей в салоне |
| 784 | 700(A), | Реле электровентилятора системы охлаждения |
| 474(B) | Реле включения компрессора кондиционера | |
| 1047 | F1 (30 А), | Питание блока реле |
| F2 (25 А) | Питание реле системы впрыска | |
| F3 (5 А), | Питание реле системы впрыска, ЭБУ | |
| F4 (15 А) | Не используется | |
| 238(A). | Реле блокировки впрыска | |
| 236(B) | Реле топливного насоса |
Не заменяйте предохранители перемычками или предохранителями, которые рассчитаны на другую силу тока – это может привести к повреждению электрических приборов и даже пожару.
Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для универсала или фургона).
Блок реле и предохранителей под капотом
Некоторые системы защищены предохранителями, находящимися в моторном отсеке в блоке В.
Замена лампочки подсветки номера lada priora (ваз приора)
Операции выполняемые при замене ламп на автомобиле ВАЗ 2170 2171 2172 Приора
Отзывы
- Машину устанавливаем на ровную платформу, открываем водительскую дверь;
- С торца торпеды отщелкиваем пластиковую крышку, под которой расположен монтажный блок с предохранителями;
- Пластиковым пинцетом поочередно извлекаем каждый из модулей, проверяем исправность. Это рационально, если мы не знаем точный номер неисправного модуля.
Какие лампочки в фонарях Ларгуса По завершении, устанавливаем крышку корпуса монтажного блока на штатное место. Запускаем двигатель, проверяем работу агрегатов.
Лада Приора Хэтчбек › Бортжурнал › Замена лампочек подсветки номера!
Замена лампочек подсветки номера Приоры производится с использованием минимального количества инструментов и материалов. Процесс не представляет значительной сложности. Понадобятся лишь аккуратность и осторожность, особенно если работа выполняется впервые. Надо запастись новыми светильниками и можно приступать к работе. Порядок действий:
Необходимые инструменты
Добраться до фонарей подсветки номера на Приоре проще всего с задней стороны багажника (или его двери), временно демонтировав обшивку. Из инструментов понадобится только плоская отвертка. Лучше, если она будет достаточно длинной. Это позволит более чисто и без поломок снять обшивку с двери багажника или задней стенки отсека.
Важно! Для полной гарантии можно приготовить несколько запасных пистонов, фиксирующих обшивку — иногда они ломаются, и правильно будет сразу заменить дефектные элементы.
Пошаговая инструкция
Сначала надо отключить освещение автомобиля. Затем приступают к замене. Порядок действий:
- аккуратно снять обшивку с внутренней части отсека или двери багажника;
- отверткой подцепить плафон подсветки номера, сдвинуть его в сторону и вынуть из гнезда;
- отсоединить колодку с проводами. Этот пункт можно пропустить, но работать с полностью отсоединенной подсветкой удобнее;
- вынуть патрон вместе с лампой из плафона. Для этого надо повернуть его против часовой стрелки;
- извлечь перегоревший элемент и установить новый;
- собрать все в обратной последовательности.
Перед установкой обшивки рекомендуется проверить работоспособность подсветки и устранить ошибки, если они обнаружатся. Это позволит избежать повторного снятия обивки отсека и лишней траты времени.
Схема реле и предохранителей Лада Ларгус под капотом
- меньше потребляют энергии;
- обладают длительным сроком службы;
- дают высокую яркость света;
- выпускаются в широком ассортименте.
Подсветка номера на Приоре: как выбрать лучшую лампочку и самостоятельно произвести замену 4 Лампа заднего хода и указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт.
Перегорели каналы
В некоторых случаях в результате короткого замыкания в дополнительном блоке кузовной электроники перегорают один или два канала (не работают габариты только с одной стороны, либо они не горят вообще). Восстановить работу блока EMM можно при помощи обычного реле, подключив его снаружи дополнительно блока кузовной электроники (прямо к проводам с разъемов этого блока):
- Если перегорел один канал – потребуется реле с одной группой контактов
- Если перегорело два канала – потребуется реле с 2-мя группами контактов

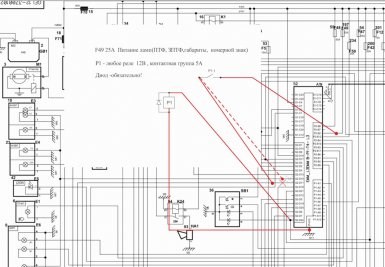

Схемы для восстановления работы каналов дополнительного блока кузовной электроники, отвечающих за работу габаритных огней и ДХО:
- Восстановление габаритов (пунктиром указан второй канал габаритов, в этом случае ставим реле с двумя группами контактов);
- Восстановление левого ДХО;
- Восстановление правого ДХО;
- Восстановление ДХО (левого и правого).
Дополнение к схеме №1 (восстановление габаритов):
Дополнение к схеме №3 (восстановление правого ДХО):
Дополнение к схеме №4 (восстановление левого и правого ДХО):
Замена: как поменять лампочки подсветки номера — Приора хэтчбек, седан
- Не снимая колодки с блока EMM, подключить коннектор с проводом к белой колодке вывод 3 (свободный).
- Другой конец провода подключить к колодке подсветки вещевого ящика (зеленый провод).
- Включить зажигание на 2-3 секунды.
- После отключения зажигания демонтировать выполненное подключение провода.
- При помощи Grade-X сбросить ошибки в блоке EMM.
- Проверить функционирование ранее заблокированной цепи в блоке EMM.
Лампа в подсветке номера Светодиоды лучше аналогов переносят вибрации и удары. При отсутствии физических повреждений лампочка может прослужить даже больше указанного производителем срока.
