Почему не работает панель приборов ВАЗ 2114? Массовая проблема нашего автопрома
Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.
Причин у появления этой неисправности очень много. Электропроводка у ВАЗ-2114, как и у всех отечественных автомобилей, является не самой сильной частью. Самые распространенные причины отказа подсветки:
- выход из строя группы светодиодов;
- перегорела лампочка;
- появление окиси на разъемах;
- обрыв или замыкание электропроводки;
- поломка предохранителя;
- неисправность общей контактной платы;
- повреждены габариты;
- отсутствие подачи «массы» на кузов.
Найти причину неисправности вам поможет вольтметр и тестер. С его помощью удастся проверить участки электропроводки и лампы. Также прибор поможет узнать, какой предохранитель вышел из строя. В большинстве случаев вам придется снять приборную панель. Об этой процедуре мы и расскажем далее.
Отключение подсветки приборной панели не сулит ничего хорошего ни водителю, ни автомобилю. Потому что вслед за этой неисправностью обычно следуют другие. Поэтому ремонтировать подсветку следует сразу.
Также следует понимать, что если лампочки на приборной панели погасли, то проблему нужно искать где-то в бортовой электросети. А значит, без мультиметра, паяльника и изоленты не обойтись. Вот основные причины отключения подсветки:
- сгорел предохранитель;
- перегорели лампочки (или светодиоды — в более поздних моделях ВАЗ 2114 панель подсвечивается ими);
- повреждена проводка в бортовой электросети;
- сгорела общая контактная плата приборной панели.
Сгоревший предохранитель
80% случаев отключения подсветки связано с перегоревшим предохранителем. Располагается он в предохранительном блоке, установленном под рулевой колонкой автомобиля. Обычно горит предохранитель, обозначенный в документации как F10.
Именно он отвечает за подсветку приборной панели, работу габаритных огней и освещение номерных знаков. На ранних моделях ВАЗ 2114 предохранитель F10 был коричневого или красного цвета.
На более поздних машинах начали ставить зелёные. Понять, что предохранитель сгорел, не составит труда. Достаточно просто его осмотреть. Корпус перегоревшего предохранителя может быть слегка почерневшим или оплавленным, а проводник внутри корпуса будет разорван. Неисправный предохранитель заменяется новым. Как правило, это решает проблему.

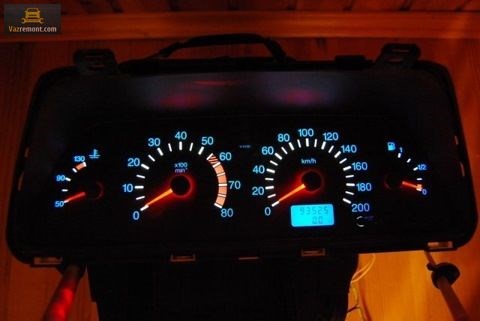

Подсветка приборной панели ваз 2114 не горит
- Повредилась проводка.
- Образовались окислы на местах контакта.
- Вышел из строя предохранительный бок.
- Сгорела электросхема.
Не работает панель приборов ВАЗ 2115: почему не горит и что делать? Вот почему еще на этапе отсутствия поломок специалисты СТО рекомендуют заняться заменой пластмассовых деталей на металлические.
ВАЗ 2114 И ЕГО ПАНЕЛЬ ПРИБОРОВ
На этом автомобиле, так же как и на модели ВАЗ 2113, устанавливают электронную комбинацию приборов от ВАЗ 2115. В ней кроме приборов контроля работы двигателя и его систем, дополнительно установлены контрольные лампы, в количестве 12 штук и 6 лампочек, которые освещают шкалы контрольных приборов.
Сколько лампочек в приборной панели ВАЗ 2114, стало понятно, следует сказать несколько слов об их назначении:
- Сигнализация о включении поворотов, отдельно для левой и правой стороны;
- Минимальный уровень топлива в баке;
- Включение габаритных огней;
- Аварийное состояние тормозной системы;
- Включение дальнего света фар;
- Контрольная лампа о контроле двигателя;
- Включение аварийной сигнализации;
- Лампа, показывающая разряд автомобиля;
- Сигнализация включённого ручного тормоза;
- Аварийное падение давления масла;
- Лампа открытия воздушной заслонки, кроме моделей с электронным впрыском топлива.
Разбираем проблему: не горит подсветка панели приборов ВАЗ 2114
- Нужно отключить провод от прикуривателя;
- Снимается накладка панели примерно так же как у магнитолы, с той разницей, что там ещё имеется два самореза и защёлки;
- Снова необходимо отсоединить все провода, идущие к панели;
- Выкручиваются четыре самореза и панель можно вынуть со своего места. Делать это необходимо осторожно и аккуратно.
Что делать, если не горит подсветка панели приборов ваз 2114.
Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!
Порядок проведения диагностики

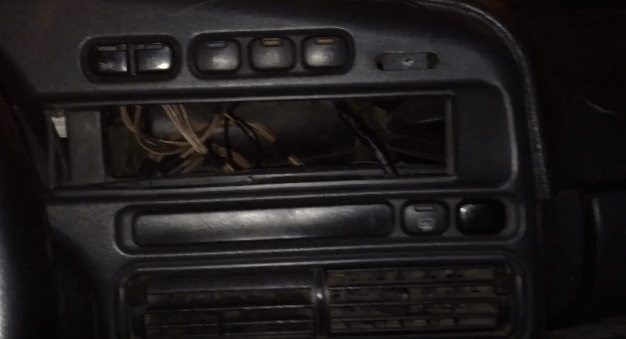

Для того, чтобы снять панель приборов, потребуется набор отверток и два гаечных ключа — на 8 и на 21.
Выполняется вся процедура в следующем порядке:
- Вывинтить три самореза и снять накладку.
- Вывинтить пять саморезов в правой части консоли и демонтировать экран.
- Отсоединить минусовой провод от АКБ.
- Отсоединить жгут проводов, подходящий к прикуривателю.
- Отсоединить крепление вентилятора печки.
- Открутить болты, отвечающие за фиксацию кронштейнов рулевой колодки.
- Демонтировать патроны лампочек, световод а также декоративную вставку.
- Демонтировать лампу, отвечающую за подсветку гидрокоректора.
- Открутить шурупы верхнего и нижнего рядов панели и полностью демонтировать ее.
- лампочки перегорели или же вышли из строя диоды (при светодиодной подсветке);
- окислились контакты и разъемы;
- перегорели предохранители;
- произошли повреждения в самой проводке;
- нарушилась целостность общей контактной платы;
- пропал контакт с «массой».
- 1 Пропала подсветка панели приборов, что делать? 1.1 Причины неисправности
- 1.2 Способы решения 1.2.1 Предохранитель
- 1.2.2 Лампочки
- 1.2.3 Проводка
- 1.2.4 Предохранительный блок
- 1.2.5 Повреждена плата
- Воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.
- Снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
- Вывинтить три самореза и снять накладку.
- Вывинтить пять саморезов в правой части консоли и демонтировать экран.
- Отсоединить минусовой провод от АКБ.
- Отсоединить жгут проводов, подходящий к прикуривателю.
- Отсоединить крепление вентилятора печки.
- Открутить болты, отвечающие за фиксацию кронштейнов рулевой колодки.
- Демонтировать патроны лампочек, световод а также декоративную вставку.
- Демонтировать лампу, отвечающую за подсветку гидрокоректора.
- Открутить шурупы верхнего и нижнего рядов панели и полностью демонтировать ее.
- Черный — масса (на корпус).
- Пурпурно-коричневый — тахометр (вход с блока управления, низковольтный).
- Желтый — тахометр (вход с модуля зажигания, высоковольтный).
- Пурпурно-белый — предохранитель F3.
- Бело-зеленый — датчик температуры ОЖ.
- Коричневый — предохранитель F10.
- Резерв.
- Пурпурно-белый — лампочка проверки двигателя (Check Engine).
- Розово-черный — контроллер ЭБУ.
- Оранжевый — датчик уровня топлива.
- Коричнево-голубой — концевик стояночного тормоза.
- Бело-коричневый — выход «D» генератора.
- Сине-голубой — датчик масла.
- Пурпурно-голубой — датчик температуры воздуха за бортом.
- Оранжевый — предохранитель F16.
- Черный — масса (на корпус).
- Белый — настройка освещения приборов.
- Голубой — указатель правого поворота.
- Черно-голубой — указатель левого поворота.
- Розово-голубой — датчик тормозной жидкости.
- Коричневый — бортовой компьютер.
- Желто-серый — датчик скорости.
- Розовый — датчик уровня топлива.
- Черно-зеленый — предохранитель F14.
- Выключатель «аварийки».
- Пурпурный — клемма «50» замка зажигания.
- Предохранитель.
- Лампочки подсветки и их электроцепь.
- Проводка.
- Неисправность в блоке предохранителей.
- Повреждение платы.
- демонтировать блок;
- выкрутить (против часовой стрелки) родные патроны, установить патроны для светодиодной подсветки;
- установить резисторы и лампы в специальные патроны;
- вывести провода от подсветки к общей плате и зафиксировать на ней;
- проверить работоспособность новой подсветки;
- в случае, если все работает — произвести обратную сборку.
- Вывинтить три самореза и снять накладку.
- Вывинтить пять саморезов в правой части консоли и демонтировать экран.
- Отсоединить минусовой провод от АКБ.
- Отсоединить жгут проводов, подходящий к прикуривателю.
- Отсоединить крепление вентилятора печки.
- Открутить болты, отвечающие за фиксацию кронштейнов рулевой колодки.
- Демонтировать патроны лампочек, световод а также декоративную вставку.
- Демонтировать лампу, отвечающую за подсветку гидрокоректора.
- Открутить шурупы верхнего и нижнего рядов панели и полностью демонтировать ее.
На этом демонтаж панели можно считать завершенным. Теперь можно переходить к поиску причин того, почему не горит панель приборов ваз 2114.
Как только панель будет полностью снята, следует накрыть защитным материалом электрическую схему проводов, дабы предотвратить попадание на нее грязи и сора.
Проверка электрической системы подсветки панели выполняется следующим образом. Для начала проверяются на работоспособность все лампочки. В случае, если они исправны — зачищаются от окислов все контакты разъемов (их можно обработать керосином или составом WD-40). После этого проверяется исправность самой проводки — для этого необходимо выполнить ее «прозвонку» при помощи мультиметра.
В случае, когда результаты проверки показали, что все элементы системы работоспособны, но подсветка при этом все равно не работает, значит проблема кроется в блоке предохранителей — ее следует проверить и заменить на новый (при необходимости).
Замена блока предохранителей производится только на аналогичный блок заводского изготовления. Использовать вместо него блоки, рассчитанные на другой ампераж, а также различные самодельные проставки — категорически запрещается. Это может стать не только причиной выхода из строя всей электроники, но и привести к возгоранию.
Стоит также отметить, что выполнять замену блока предохранителей следует очень аккуратно, без рывков, используя для этого специальный диэлектрический пинцет.
Ваз 2114 не работает панель приборов — Журнал Автопарк
Предохранитель
Самая распространенная поломка
Причины и устранение неисправностей панели управления
Панель приборов на ваз 2115
Выбор лампочек
Сегодня рынок предлагает обширный ассортимент ламп, которые можно использовать для приборной панели ВАЗ 2114. Среди наиболее хорошо зарекомендовавших себя устройств, отметим несколько. Их название и стоимость представлены в таблице.
| Производитель | Цена |
| Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные (Корея) | 80 рублей — пара |
| Светодиодный модуль повышенной яркости SMD | 20 рублей |
| Светодиод Sho-me SM-T5-cap-super (белый) | 50 рублей |
| Галогеновые лампы Osram и Philips | Около 40-80 рублей за единицу |
Органы управления
Повреждение проводки Комбинация приборов VDO 2115 предназначена для установки в автомобиль ВАЗ 2115. Может устанавливаться также и в другие автомобили ВАЗ с некоторой доработкой панели приборов и при наличии специального переходного кабеля.
Как разобрать приборную панель Ваз 2114
Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:
Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.
Почему на ВАЗ-2114 пропала подсветка панели приборов: не работает и не горит?
Хаотичное движение стрелок на панели приборов Сегодня рынок предлагает обширный ассортимент ламп, которые можно использовать для приборной панели ВАЗ 2114. Среди наиболее хорошо зарекомендовавших себя устройств, отметим несколько. Их название и стоимость представлены в таблице.

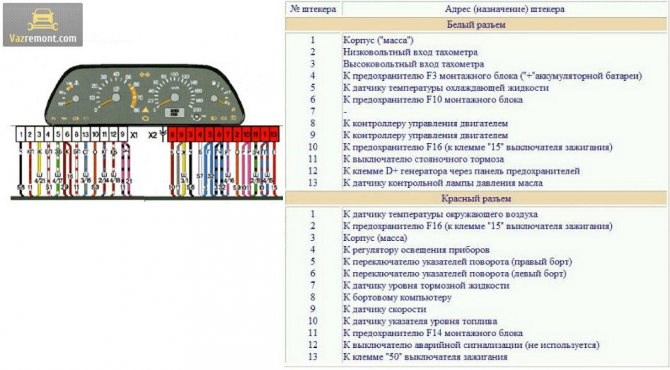

Распиновка приборной панели

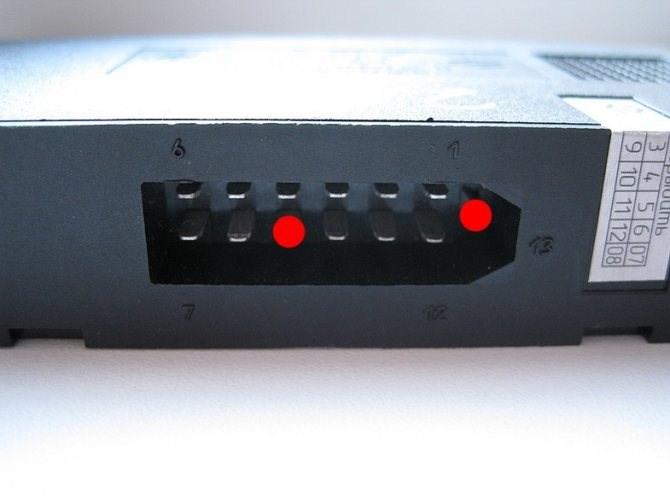

Схема подключения электронного оборудования (она же — распиновка щитка приборов ваз 2114) выглядит следующим образом (указаны номер штекера, цвет провода и подключаемый элемент).
Для белой колодки (Х1)
Распиновка приборки ваз 2114
Для красной колодки (Х2)
Подключение всех электронных приборов панели стоит проводить строго по этой схеме.
Несоответствие подключаемых компонентов указанной распиновке может привести не только к их неправильному функционированию, но и к серьезным поломкам, включая выход из строя и возгорание.
| Контакт 2110, 2115 | Цепь | Контакт 21083 |
| 1б | Корпус | 7к |
| 2б | Низковольтный вход тахометра | Нет |
| 3б | Высоковольтный вход тахометра | 3к |
| 4б | Клемма 30 зажигания | на 12 вольт |
| 5б | Датчик температуры охлаждающей жидкости | 13б |
| 6б | Общий выключателя света | 8б |
| 7б | Заслонка карбюратора | 10к |
| 8б | Клемма CHECK ENGINE | |
| 9б | Клемма CHECK ENGINE | |
| 10б | Клемма 15 зажигания | 4б, 2к |
| 11б | Стояночный тормоз | 8к |
| 12б | Клемма 61 генератора | 12б |
| 13б | Датчик аварийного давления масла | 12к |
| 1к | К датчику температуры | Нет |
| 2к | К датчику температуры | Нет |
| 3к | Корпус | 7к |
| 4к | Освещение комбинации | 4к |
| 5к | Указатель правого поворота | 13к |
| 6к | Указатель левого поворота | 5б |
| 7к | Датчик уровня тормозной жидкости | 7 БСК |
| 8к | К бортовому компьютеру | Нет |
| 9к | Датчик скорости | Нет |
| 10к | Клемма Т датчика уровня топлива | 11б |
| 11к | выключатель дальнего света | 9б |
| 12к | Выключатель аварийной сигнализации | Нет |
| 13к | Клемма 50 зажигания | 2 БСК |
Проводка

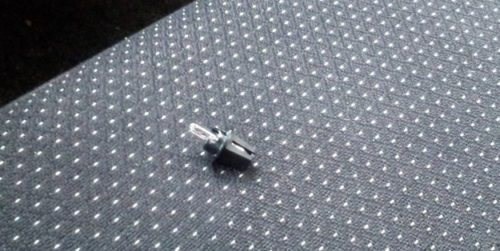

Замена ламп подсветки приборной панели В первую очередь нужно проверить лампочку подсветки, если она не работает, ее нужно заменить. Также основанием того, что не горит панель приборов в ВАЗ 2114 может стать нарушение целостности проводки. Ее следует прозвонить. Поврежденные предохранитель и электросхема, как правило, ремонту не подлежат – их нужно просто заменить. Рассмотрим быстрые способы решения этих проблем.

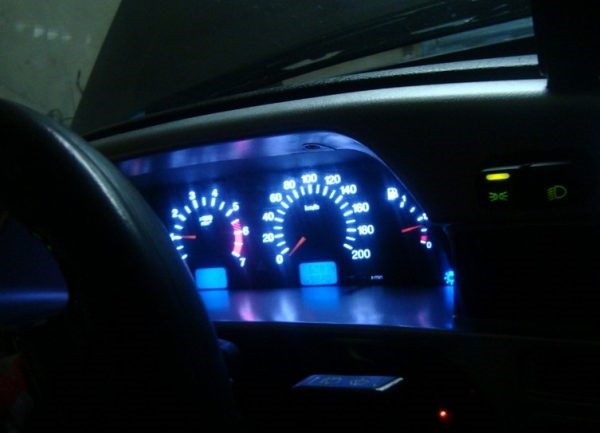

Модернизация подсветки панели
Правда, предварительно стоит рассчитать необходимое количество светодиодов для подсветки каждого прибора и значка сигнализации (обычных лампочек в приборной панели — 13 штук, но светодиодов может потребоваться больше. В случае же, если замена производится не на отдельные светодиоды, а на светодиодные блоки (лампы), то их количество также будет равняться 13).
Сам процесс модернизации подсветки панели выполняется в следующем порядке:
Также, сразу же после завершения установки новой подсветки, следует проверить работоспособность всех электронных приборов и компонентов при помощи бортового компьютера. Если все идентификаторы работают корректно, то можно выполнить обратный монтаж панели приборов (идущий в таком же порядке, как и ее демонтаж (см. выше), но в обратной последовательности).
Приборная панель Ваз 2114 – автотест
Дополнительные рекомендации Существует целый ряд причин, по которым подсветка приборов ваз 2114 может перестать корректно работать.
