Подсветка панели приборов ВАЗ 2109 часто не устраивает водителей. Изменить цвет и ее яркость можно самостоятельно, не обращаясь за помощью в салон.

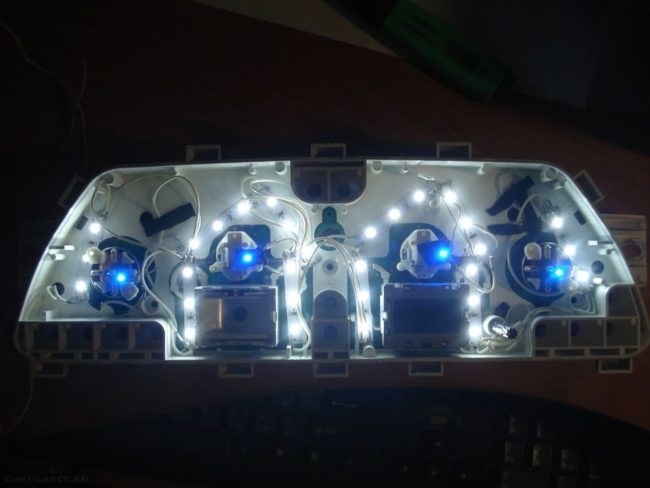

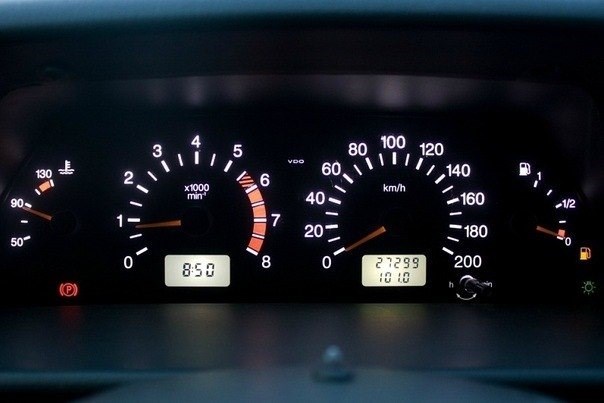

Чтобы усовершенствовать подсветку, нужно установить светодиоды вместо обычных лампочек накаливания. Их свечение намного ярче, кроме того, можно выбрать цвет подсветки на свое усмотрение: синий, зеленый, красный или белый. Это основные цвета, однако если поискать, то можно найти еще и светодиоды фиолетового цвета.
Эти эффекты достигаются при помощи конфигурации фокусирующей линзы. Более равномерная подсветка подойдет для освещения шкалы на панели приборов, а свет поярче — для пиктограммы кнопок. Особенности изменения конструкции должен учитывать каждый водитель, совершенствуя свое авто.
Подсветка панели управления приборами
Для подсветки печки нужно для начала осторожно снять пластиковые ручки рычагов, которые управляют заслонками, и вынуть стекло. Под ним находится сама печка. Для этого возьмите любой острый предмет (нож или ножницы) и аккуратно подденьте стекло. По его размеру заготовьте фольгу. Она будет дополнительным источником подсветки.
Закрепленная на внутренней стороне стекла, она придаст очень привлекательный вид печке, и подсветка консоли не будет сосредотачиваться только в месте установки светодиода рядом с ручкой.
Следующим этапом будет извлечение патрона с лампой из подсветки блока управления печкой. Лампу нужно заменить на приобретенный светодиод. Чтобы свет распространялся по всему периметру печки, используют светодиодную ленту, которую наклеивают на дно. К контактам обычно припаивают два провода, которые подключаются к патрону.
Все соединения при этом тщательно изолируют. Сборку производят в обратном порядке. Если одна из деталей не работает, снова проверяют все контакты и соединения. Подсветка панели управления печкой станет намного лучше и современнее, свет от нее будет распространяться по всему периметру как днем, так и ночью.
Особенности замены подсветки
Как поменять панель, сделав ее дизайнерской? Нужно быть предельно осторожными и точными при снятии и разборе приборной панели, чтобы впоследствии не нарушить правильность ее показаний. Часто при разборе страдает хромированное покрытие деталей. Поэтому наберитесь терпения и приступайте к работе.

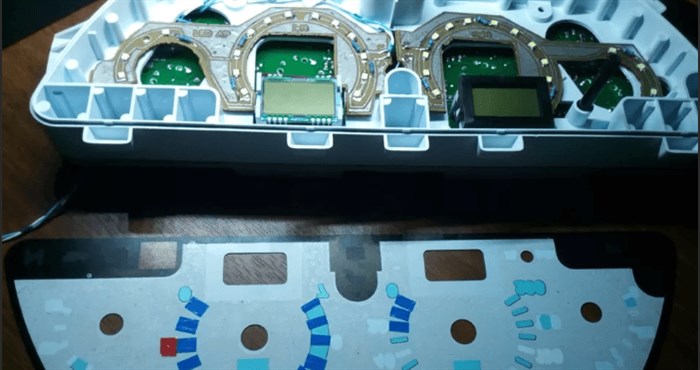

В кольцевом светофильтре с помощью надфиля можно сделать прорезы треугольной формы, через которые свет будет рассеиваться. Общая картина подсветки станет более равномерной. Пора проверять работоспособность светодиодов. Только после этой проверки можно подавать постоянное напряжение в 12 В.
Стрелки приборов зачастую меняют на специальные с подсветкой. Достигается такой эффект лампой, расположенной возле оси. Красивой приборной панелью может похвастаться каждый водитель, имеющий элементарные знания по механике авто и приложивший немного сил. Совершенствуйте дизайн ВАЗ 2109 и наслаждайтесь им!
Щиток приборов ВАЗ 2109 и 21099: обозначения, не работает и не горит панель
- отсутствие зарядки аккумулятора;
- недостаток топлива в баке;
- снижение давления масла;
- чрезмерное количество воды в фильтре;
- проблемы в работе топливной системы;
- зажат ручной тормоз;
- неполадки с двигательной системой и так далее.
Установка светодиодной подсветки кнопок Ваз 2108, Ваз 2109, Ваз 21099 Ниже представлено описание индикаторов низкой приборки.
Что делать, если не работает панель приборов ВАЗ-2115
Для более благополучного исхода при монтаже панели нужно знать и придерживаться следующей инструкций:
- Замена панели приборов осуществляется строго в соответствии с распиновкой.
- Первоначально нужно отсоединить кабель, идущий к прикуривателю.
- Произвести демонтаж контрольного щитка. Необходимо, выкрутить 2 самореза, располагающихся по краям, сверху и снизу панели приборов.
- Следующим этапом будет демонтаж накладки. Сложность состоит в том, что она удерживается фиксаторами, поэтому ее нужно чуть раскачать.
- После этого отключаются все провода, идущие к панели приборов (разъем световой сигнализации, часов, спидометра, датчика уровня горючего).
- Самым последним действием производят демонтаж контрольного щитка. Откручиваются все болты, которые ее фиксируют. На данном этапе стоит очень осторожно совершать действия, так как реально повредить проводку.
После всех вышеупомянутых действий процесс демонтажа контрольного щитка можно назвать завершенным. Если есть необходимость сменить лампочки, то нужно извлечь патроны и поставить новые. При демонтаже патронов их поворачивают против часовой стрелки. Делать это следует с особой осторожностью во избежание их повреждений. Сбор нужно осуществлять в обратном направлении.
Соблюдая все правила монтажа панели приборов, можно самостоятельно решить все возникшие проблемы, связанные с ее работой. Если это не удается, то придется обратиться за помощью в автосервис для исправления неполадок с ПП.
Сгоревший предохранитель
80% случаев отключения подсветки связано с перегоревшим предохранителем. Располагается он в предохранительном блоке, установленном под рулевой колонкой автомобиля. Обычно горит предохранитель, обозначенный в документации как F10.
Именно он отвечает за подсветку приборной панели, работу габаритных огней и освещение номерных знаков. На ранних моделях ВАЗ 2114 предохранитель F10 был коричневого или красного цвета.
На более поздних машинах начали ставить зелёные. Понять, что предохранитель сгорел, не составит труда. Достаточно просто его осмотреть. Корпус перегоревшего предохранителя может быть слегка почерневшим или оплавленным, а проводник внутри корпуса будет разорван. Неисправный предохранитель заменяется новым. Как правило, это решает проблему.
Этот предохранитель похоже, ты посмотри, у тебя габариты по одному борту работать тоже не должны.
Не горит подсветка панели приборов на ваз 2115 — причины и ремонт
Ваз 2114 – почему не работает приборная панель?
Почему на ваз 2114 не работает панель приборов — причины
- традиционные лампы накаливания,
- светодиод в пластиковом патроне,
- SMD-светодиод — более дорогой и надёжный вариант, сверхъяркий диод.
Разбираем проблему: не горит подсветка панели приборов ВАЗ 2114 Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50%!случаев не на долго.
Не работает приборная панель ваз 2114
Зависания стрелки, её дрожание и изменения нулевого значения
И так чаще всего встречается дефект зависанием стрелки и при этом её дрожание, т.е. стрелка замерла в каком то положении и видно как она пытается поменять положение, но что то мешает это:
1) Отклеилась декоративная наклейка с шкалами и мешает стрелки продолжать движение.
2) Неисправность моторчика (моторедуктора)
Немного предистории
Приехала ко мне Ваз 21099 2000 г.в. с салоном 2114. Меня это удивило конечно, потому что у знакомого была 2109 инжекторная 2002 г.в., а панель и салон был 2109. Суть проблемы была в следующим. Зависла стрелка тахометра и стрелка указателя уровня топлива. Эти две стрелки при включении зажигания лишь судорожна дрожали. К сожалению фото данного я не сделала но было все примерно так.
Да простит меня Rayman24, потому что фото взял с его страницы, но ситуация похожая.

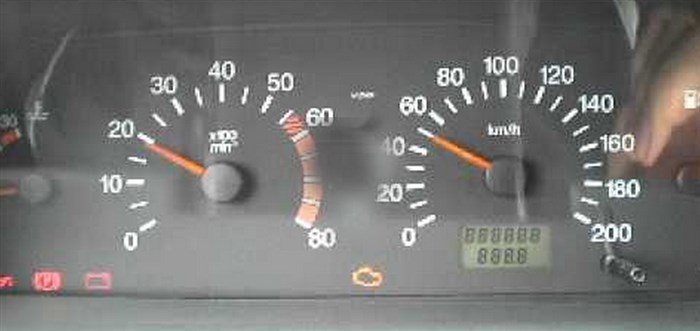

Если стрелки на приборной панели описали дугу, значит, тестовый режим запустился, далее нажимаем еще раз на кнопку одометра и видим версию прошивки, затем нажимаем третий раз и видим кода ошибок.
В режиме самодиагностики приборная панель выдает следующие коды ошибок:
2 – Избыточное напряжение
3 – Ошибка датчика уровня топлива*
4 – Ошибка датчика температуры охлаждающей жидкости*
5 – Ошибка датчика наружной температуры**
6 – Перегрев двигателя***
7 – Аварийное давление масла***
8 – Дефект тормоза***
9 – Разряд батарей***
Е – Распознавание ошибки в пакете данных, заложенном EEPROM

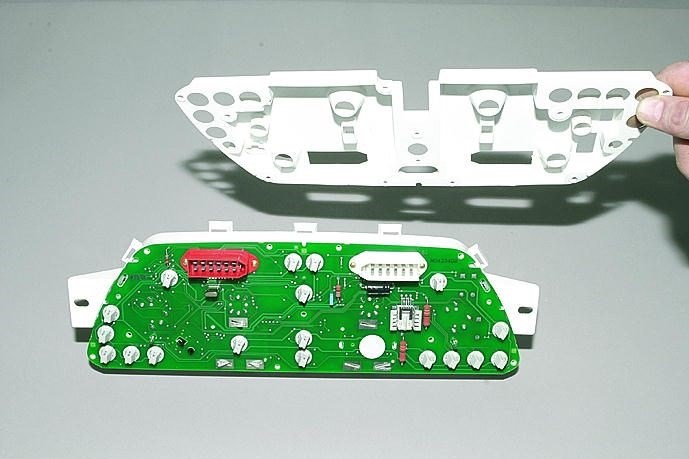

Разбираем полностью, нам для работы понадобится только плата.
Далее вооружаемся паяльником и «олово отсосом» и выпаиваем неисправный моторчик.
Берем скальпель или что очень крепкое и тонкое и аккуратно разбираем моторчик на две половинки.
И так аккуратно чистим шилом или чертилкой канавки под передаточный вал, кладем спичкой новую смазку (литол, шрус), главное не переборщить, и в небольшом количистве промазываем места показанные синим цветом супер клеим.
Теперь приступаем к сборке, главное что теперь из за проклеенных элементов, зазор образовываться долго не будет.
Обозначение значков на приборке ВАЗ 2109
- выход из строя группы светодиодов;
- перегорела лампочка;
- появление окиси на разъемах;
- обрыв или замыкание электропроводки;
- поломка предохранителя;
- неисправность общей контактной платы;
- повреждены габариты;
- отсутствие подачи «массы» на кузов.
Сгоревший предохранитель В зависимости от комплектации и года машины, здесь может устанавливаться 2 разновидности приборок. Клавиши и органы управления будут различаться.
Обозначение значков на приборке ВАЗ 2109

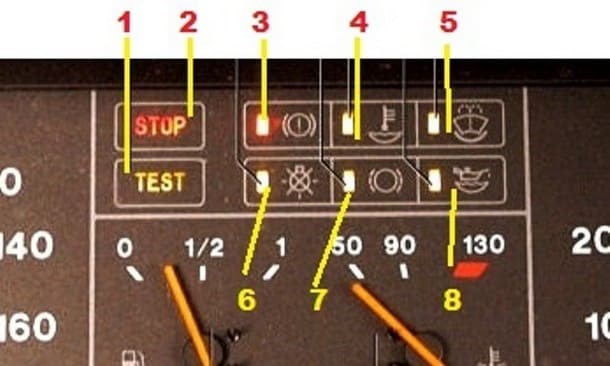

Панель с индикаторами можно разделить на 2 части. Меньшая половина лампочек установлена по центру в верхней части доски. Имеются указатели в нижней строке приборки.
