Зажигание Иж Планета 5: особенности настройки и регулировки
Осуществлять и регулировать зажигание Иж Планета предпочтительнее всего, используя специальный инструмент, который в свое время входил в заводской комплект каждой отдельной модели. Но если у вас нет такого инструмента, можно воспользоваться обычным штангенциркулем.
Итак, чтобы настроить систему запуска на Иж Планета 5, вам понадобятся следующие инструменты:
- пробник, или лампочка, работающая от 12-ти вольт с наличием двух проводов;
- глубиномер (штангенциркуль);
- специальные щупы, для чтобы точно измерить зазоры.
Чтобы грамотно установить зажигание Иж Планета, сначала необходимо снять крышку с генератора. Как вариант, для удобства можно также открутить правую крышку на картере.
Далее для регулировки зажигания Планета 5 следует поочередно выполнить такие действия:

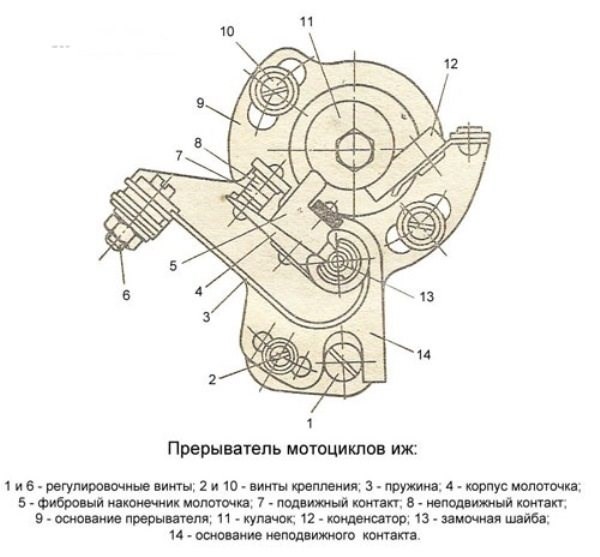

- повернуть по ходу часовой стрелки коленвал до того момента, когда прерыватель будет максимально размыкаться;
- немного раскрутить болт, одновременно поворачивая эксцентрик;
- поставить необходимые зазоры (0,4 — 0,6 мм);
- снова закрутить болт;
- снова поворачивая коленвал по ходу часовой стрелки, поставить поршень на отметку ВМТ;
- поворачивая коленвал в обратную сторону, поставить поршень на расстоянии 3 — 3,5 мм до отметки ВМТ;
- ослабить болты;
- установить начало размыкания контактов;
- снова закрутить болты и включить зажигание Планеты 5.
Чтобы определить момент начала размыкания, воспользуйтесь вашей лампочкой. Чтобы это осуществить, нужно подключить лампочку с помощью одного провода к массе, а другой провод подвести к клемме. Затем необходимо включить зажигание Планеты 5. Запуск двигателя должен произойти, когда контакты разомкнутся: об этом будет свидетельствовать загоревшаяся лампочка.
Немного раскрутив болты, чтобы выставить зажигание на Планете, нужно повернуть их до конца (опять же по часовой стрелке). При этом лампочка перестанет светится. Затем медленно снова поверните контакты уже в обратную сторону, пока лампочка снова не засветится. В это время должна появиться искра. Так можно отрегулировать зажигание Иж Планета.
Если ваш мотоцикл оснащен бесконтактной системой запуска двигателя, то устанавливать зазоры нет необходимости, поскольку момент образования искры можно определить посредством использования специального тестера. В этом случае, для установки зажигания на Иж Планета 5, вам понадобится:
Как правильно подключить бпв на юпитере 5
- установить угол опережения (3,5 мм до отметки верхней мертвой точки, при этом датчик будет показывать импульс только при выходе модулятора из зазора);
- произвести запуск двигателя.
Нет зарядки на иж юпитер 5 причины
История мотоциклов завода Ижмаш начинается с 30-х годов прошлого столетия. За это время были выпущены много модификаций байка ИЖ 1 – 6. Они пользуются большой популярностью. Статья посвящена байку ИЖ Планета 5, рассматриваются его особенности, схема проводки ИЖ Планета 5, рассказывается о техническом обслуживании.

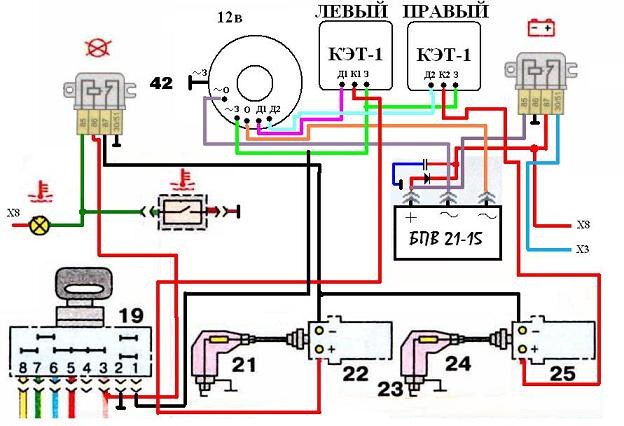

Схема Подключения Зажигания Иж Юпитер 5
Благодаря электронному прибору регулировка узла не займет много времени и сил.
Модулятор в этом случае не откручивайте и не снимайте, а то придется все устанавливать заново! Для каждого цилиндра выставляйте зажигание отдельно.
Учтите, вам также придется одновременно регулировать абриса. Не пытайтесь фиксировать провод руками — шарахнет так, что искры из глаз посыпятся.
Обгоревшие контакты, замасленные свечи и АКБ с зарядом меньше 12 В еще более ухудшают искрообразование. Очень важно, чтобы пластина-модулятор проходила через прорези самого датчика.
Он должен попадать в проделанное отверстие в датчике. На представленной выше схеме цифрами обозначены: Свечи зажигания;.
Делаем проводку на ИЖ Юпитер 5
Проводка на ИЖ Юпитер 3: инструкция по обслуживанию своими руками с видео и фото • Сам автоэлектрик
Бесконтактное электронное зажигание на легенде отечественного мотопрома — ИЖ Юпитер 5
Почему нет искры на иж юпитер 5 – Прокачай АВТО

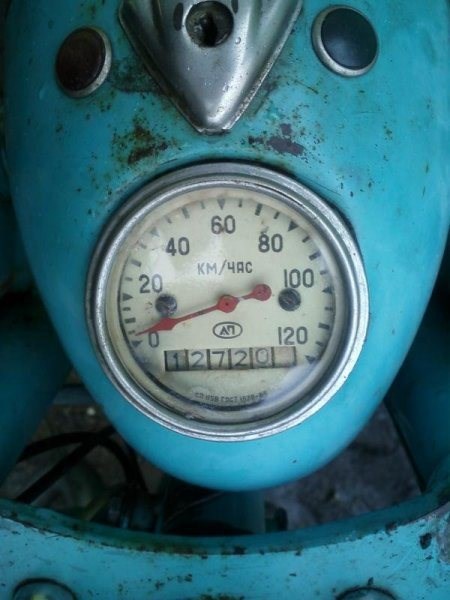

- спидометр со счетчиками суточного и общего пробегов;
- тахометр с контрольными лампами указателей поворотов и головного света;
- указатель температуры двигателя;
- вольтметр.
Зажигание Иж регулировка зажигания мотоцикла Иж юпитер регулировка зажигания мотоцикла Иж планета настройка зажигания Иж двигатель
Многие владельцы техники Ижмаш сами выставляют зажигание. Это процесс несложный, если разобраться с устройством системы и принципом работы. В статье дается инструкция, как выполняется настройка зажигания на мотоцикле, в том числе на ИЖ Юпитер 5.
Элементы и схема проводки Иж Планета 5, как обнаружить неисправность
Легко устраняя поломки механической части, мотолюбители испытывают затруднения, если отказала электрика. Совершенно зря, схема проводки планета Иж 5 несложная, разобраться просто.
Для ремонта нет необходимости иметь специальные стенды и оборудование. Достаточно минимальных знаний электротехники и простейшего авометра (тестера), даже часто можно обойтись только контрольной лампой.
Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Схема проводки Иж Планета позволяет легко найти оборванный провод или повреждение изоляции (например, плохой контакт всегда греется).
Но обратите особое внимание на то, что схема электрооборудования рассчитана не только на 12 вольт, есть еще высоковольтный кабель (соединяющий катушку и свечу) обычным омметром его не проверишь.
В этом случае смотрим — есть ли искра у вывода катушки и на выходе у контакта свечи. Рассмотрим подробно о главных узлах проводки Иж планета.
Общая схема электрооборудования
При правильно выставленном зазоре двигатель стабильно работает на холостом ходу.
Схема мотоцикла Иж Юпитер 5
Как сделана проводка ИЖ Планета 5
Схема проводки ИЖ Юпитер 5: переделки системы зажигания На мотоцикле установлены следующие контрольные приборы:
Неисправность мотоциклов ИЖ – двигатель работает с перебоями
Основными причинами этой неисправности обычно являются: засорение жиклеров карбюраторов, попадание в бензин воды, неплотное присоединение к цилиндрам ( подсос воздуха), пробой конденсатора, замасливание или пригорание контактов прерывателя, обрыв проводов высокого напряжения и другие причины.
Наиболее вероятная причина перебоев в работе цилиндров – пропуски зажигания. Выявить причины перебоев довольно трудно, поэтому рекомендуется действовать методом исключения, последовательно проверяя или заменяя вызывающие сомнения приборы системы зажигания и питания.
Опубликовано 24 Мая 2018
Всем, кто желает поддержать канал с финансовой стороны. Каждому будет выражена отдельная благодарность.
Реквизиты ВебМани-Z926017009588 R912865314165
Если вы ищете надежную партнерку для своей группы или канала вот отличный вариант -https://youpartnerwsp.com/join?75824 Сам пользуюсь третий год.
ребят помогите, какой диодный мост(коммутатор который под сиденьем БПВ) лучше и больше заражает аккумулятор, 6-ти диодный или 8-ми диодный?
Добрый день! хотел узнать если подключить напрямую проводку на иж планета переизбыток напряжения не будет? То есть аккумулятор не закипит ?
Спасибо за ролик есть такой вопрос скажите пож.на якоре ген.на кольцах куда садятсья щетки между ламинами какое соп.должно быть и зависит ли от марки и объема матора
Спасибо то что вы делаете это очень хорошо и полезно
Всем привет , установил на Планету 5 минское зажигание , и очень слабая искра в чём может быть проблема ? заранее спасибо !
на юпитере 3 ,6в ,слабая искра на контактах ,кондеры менял не помогло ,что делать?
подскажите пожалуйста , пропала искра на иж Юпитере 3 , новый генератор и якорь , всё в норме но искры на контактах нет , что делать ?
Здравствуйте, помогите, у меня на ИЖ Юпитер 3 пропала искра на 2 свечах, но при этом на кулачках искра есть. Кондеры рабочие, катушка тоже. Что это может быть и как исправить?
подскажите пожалуйста, при включении света, на низких оборотах мотор глохнет,после этого и вовсе не заводится, как исправить?
Все толково. У меня проблемка с искрой, Юпитер 5. Искра есть, проехал метров 200, пропала на одном из цилиндров. Остановился, выкрутил свечу, протопал кикстартером, искра появилась, доехал, в чем проблема? Замыкает?
Здравствуйте, если при замкнутых или разомкнутых контактах контрольная лампа одинаково горит,значит пробой в конденсаторе или катушке?
здрасте.не подскажите из за чего еще кроме представленных вариантов всеравно нет искры в левом кулачке
Здравствуйте, очень хорошее видео. Я не имея до этого «Ижей», смог найти проблему- были грязные контакты прерывателя. Мотоцикл стоял больше 10 лет в гараже. ИЖ ЮК 64 года выпуска. Но следом выскочила другая проблема. Пропал + на катушках. Скажите, я мог что нибудь замкнуть и спалить случайно дотронувшись плюсом на массу? или это тупо замок может барахлить?
Регулировка зажигания
Видео «Схема электрической проводки на байке ИЖ Планета 5»
Головной свет
- Убедится в заряженности аккумуляторной батареи; контрольная лампа должна гореть полным накалом и не гаснуть при включении сигнала.
- Проверить надежность контактов аккумуляторной батареи.
- Испытать исправность предохранителя.
- Снять со свечи наконечник провода высокого напряжения, поднести его к массе на расстояние 1,5-2 мм и, нажимая на рычаг пускового механизма, проверить наличие искры между массой и наконечником. Наличие, которой свидетельствует о неисправности свечи (пробой изоляции), которую следует заменить. При отсутствии искры убедиться в исправности проводов высокого напряжения.

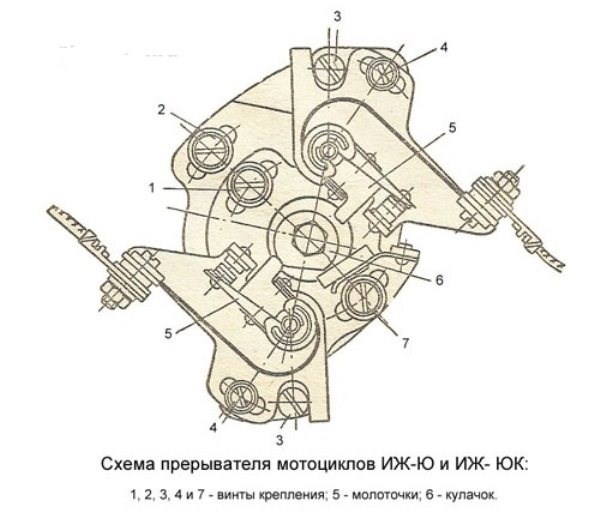

- Осмотреть состояние, зачистить и отрегулировать зазор между контактами прерывателя.
- При необходимости заменить наковальню и молоточек.
- Включить зажигание и рукой размыкать контакты прерывателя. Если между ними проскакивает желтая слабая искра или искра отсутствует, то заменить конденсатор.
- Если после выполнения всех предыдущих операций искра продолжает отсутствовать, то следует заменить катушку зажигания.
Неисправность мотоциклов ИЖ – двигатель работает с перебоями Номера на электросхеме соответствуют следующим элементам:

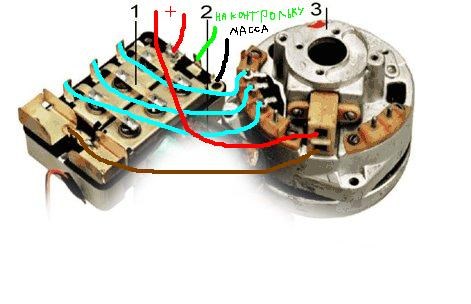

Пропала зарядка ИЖа 12 вольт Ищем!
И опять ролик о дилемме зарядки аккума на байках Иж. У меня часто спрашивают с чего начинать.
Когда на мотоцикле ИЖ с 12ти вольтовым электрооборудованием пропадает зарядка аккумулятора, первым делом.
Далее все три фазы прозваниваются относительно корпуса (массы). Если звонится значит обмотки пробиты на корпус и такой статор не исправен.
Прозваниваем обмотку якоря ( на медных кольцах ) Если между собой кольца звонятся — хорошо, если нет — обрыв, якорь не исправен.
Следующим шагом прозванивается обмотка якоря относительно корпуса якоря.
Читайте так же
Если не звонится — хорошо, если звонится, обмотка пробита на корпус и такой якорь не исправен!
Меняются они тоже легко, снизу откручивается гайка на 10 мм сверху отпаиваются провода.
Вот в принципе и всё. И совершенно не стоит наугад менять целые узлы, причин может быть очень много, вплоть до банального плохого контакта на фишках или окисления проводов в разъеме
Редакция журнала благодарит Шарикова Сергея за любезно предоставленные материалы для статьи.
Отсутствует искрообразование на электродах свечей
Центральный замок Спасибо то что вы делаете это очень хорошо и полезно
Как сделана проводка ИЖ Планета 5
Схема электропроводки ИЖ разработана для напряжения 12 Вольт, а не 6, что следует учитывать владельцем мотоциклов. В качестве минусового провода схема использует металлическую раму мотоцикла: все провода имеют положительный заряд, и их замыкание с рамой часто является основной причиной неисправности проводки.
Когда эйфория от покупки проходит, возникает масса вопросов относительно его ремонта и восстановления своими руками.
- Восстановить электрику
– а с этим особых проблем не намечается, поскольку электропроводка ИЖ Юпитер 2 и Планета второго и третьего поколений идентична и взаимозаменяема; - Запустить двигатель
– более сложная задача, связанная с необходимостью переборки силового агрегата и наличия запчастей; - Вернуть мотоциклу первоначальный облик
. Тоже достаточно сложная и, пожалуй, самая кропотливая работа всего проекта.
Совет: Посмотрите публикацию — , где подробно описаны все отличия и схожесть моделей.
На видео ниже представлены восстановленные модели.
Обратите внимание! Для работ по электрике вам потребуется схема проводки ИЖ Юпитер 2 –за исключением поворотников, они идентичны. В этом легко убедиться, посмотрев на оригинальную фотографию, которой снабжалась заводская инструкция.
- Переходить ли на бесконтактное зажигание, менять вольтаж с 6 на 12В
– решать вам. - Если такое желание есть, и удастся достать родной Ижевский генератор 281.3701
, то процесс замены пройдет намного проще. - С подробностями переделки вас ознакомит публикация .
Центральный замок
Рассмотрим процесс восстановления центрального замка, поскольку у большинства сохранившихся моделей он неисправен.
Сложность заключается в том, что найти оригинальный замок очень сложно
, практически нереально. Тем более, на 6В, поскольку в дальнейшем Ижевский мотозавод перевел все последующие модели на 12-ти вольтовое оборудование.
Поэтому, многие мотовладельцы приспосабливают детали от более поздних версий Планет и Юпитеров.
Сложность монтажа в этом случае заключается в следующем:
Справочно: На фото ниже приведена опробованная схема установки замка от Юпитер 2 на Планету 2. Все наглядно и понятно – подключайте и пользуйтесь.
Обратите внимание! Детали от ИЖ достаточно универсальны, и подходят ко многим мотоциклам старых лет выпуска. К примеру, встречается . А вот схема проводки ИЖ 2126 для переделки вряд-ли пригодится – от автомобиля-однофамильца мотоциклу практически ничего не подходит.
Что делать, если пропала зарядка на ИЖе? Как найти неисправность!

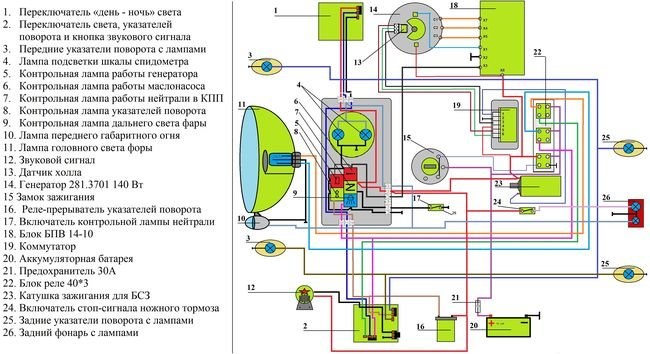

- Тумблер света, габариты/ближний.
