Схема проводки ИЖ Планета 5: особенности головного света, генератора и контрольных приборов

Дорожная версия мотоцикла ИЖ Планета 5 выгодно отличалась от других отечественных аналогов применением масляного насоса, что позволило отказаться от схемы предварительного смешивания топлива с маслом.

Кроме того, последующие модификации отличались своей бесконтактной системой зажигания, независимой от аккумуляторной батареи и измененной кинематикой.

1. Приводить в движение мотоцикл «с толкача» – включив зажигание, владелец включал вторую передачу и собственными усилиями, толкая вперед мотоцикл, запускал двигатель;


2. Эксплуатация без АКБ была возможной в светлое время суток (для работы габаритных огней и света фары все же требовался аккумулятор).

Иж юпитер 5 не работает правый цилиндр | Хитрости Жизни

1. Регулятор напряжения с выпрямителем БПВ-14-10;


2. Ротор генератора;


3. Статор генератора с обмотками;


4. Щетки токоснимателя;


5. Кулачок системы зажигания (батарейной);


6. Контактный узел системы зажигания

Схема проводки ИЖ планета 5: видео-инструкция по монтажу электропроводки мотоцикла своими руками, фото пацани здарова..) не подскажете где в Хмельницком можна купить колинвал и поршньовую к юпітеру 5*?
Если знаете где звоните +380977845594

Регулировка электронной системы зажигания на Иж Планета 5. Как выставить зажигание на Планете?

Если вы являетесь владельцем ИЖ, зажигание Планеты 5 электронного типа можно отрегулировать следующим способом:

• установить угол опережения (3,5 мм до отметки верхней мертвой точки, при этом датчик будет показывать импульс только при выходе модулятора из зазора);


• произвести запуск двигателя.

Если Вы владелец мотоцикла ИЖ Юпитер 5, тогда Вам будет интересна статья по настройке электронного зажигания на ИЖ Юпитер 5

Как правило, данный вариант настройки зажигания на Иж Планете 5 срабатывает без проблем. Тем более, в качестве резерва для установки зажигания на Иж Планета 5 можно использовать контактную систему запуска силового агрегата.

Итак, мы разобрались, как выставить зажигание на Планете. При правильной регулировке системы запуска мотора, ваш мотоцикл будет заводиться нормально, и вы сможете ощутить все прелести от вождения такого двухколесного транспортного средства.

Зажигание Иж Планета 5: особенности настройки и регулировки

Смотрите:

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

делаю как на видео не могу на генераторе найти когда лампочка загорится просто постоянно искрит и всё. 1 цилиндр не работает и всё я тут как то воздухан закрывал немного рукой пото убирал руку несколько раз так делал заработал потом на следующий день опять начел заводить опять такаеже херня. Подробная электросхема иж планета 5. Байк ИЖ Планета пятой модели: что следует знать о его проводке? Основной неполадки в электропроводке мотоцикла По всем вопросам пишите мне, я обязательно объясню все нюансы!

Перегорают лампочки в приборке ИЖ Планета 5 » Советские мотоциклы — Мотоциклы Иж, Урал, Днепр, Минск, Восход — ремонт, тюнинг, фото

• повернуть по ходу часовой стрелки коленвал до того момента, когда прерыватель будет максимально размыкаться;


• немного раскрутить болт, одновременно поворачивая эксцентрик;


• поставить необходимые зазоры (0,4 — 0,6 мм);


• снова закрутить болт;


• снова поворачивая коленвал по ходу часовой стрелки, поставить поршень на отметку ВМТ;


• поворачивая коленвал в обратную сторону, поставить поршень на расстоянии 3 — 3,5 мм до отметки ВМТ;


• ослабить болты;


• установить начало размыкания контактов;


• снова закрутить болты и включить зажигание Планеты 5.

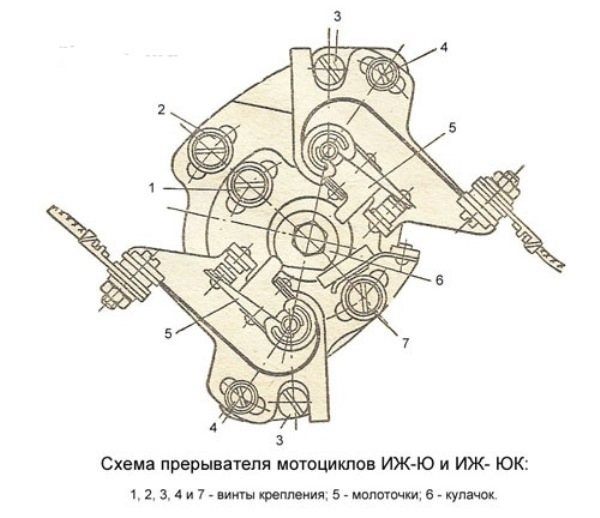

Иж юпитер 5 Мир с мотоциклом, для мотолюбителей на юпитере 5 на контактах пропадает искра левого котла как пропадает так сразу котёл отказывает правый работает стабильно!может быть конденсатор?

Мотоциклы, новости о мотоциклах, дневники мотоциклистов, мотоциклетные книги и выбор мотоцикла

на юпитере 5 на контактах пропадает искра левого котла как пропадает так сразу котёл отказывает правый работает стабильно!может быть конденсатор?

сильно искрит один контакт на иж ю5
как исправить?

Правый цилиндр не работает,когда снимаешь насвечник и подводишь до свечи,пробивает искра и начинает работать,одел полностью-не работает!

Пропала искра,на кулочках есть,а на свечах нет

Если не можете дать юпитеру мазгов, купите планету!!

Ребята искрится контакт и работает правый цилиндр на юпитере 5. Подскажите

что делать если не работает один цилиндр на юпитере 5 правый не работает а левый работает подскажите пожалуйста что делать?

Почему не работает один цилиндр на иже юпитери6 Искра хорошая

Привет всем подскажите что взять планету 5 или юпака5.у меня была планета 5 не понравилась.

не подскажете где можна найти правую кришку на двигатель ИЖ Юпитет 5. 3.

Не подскажите как отрегулировать холостой ход на иж юпитер 5?

На карбюраторе вкртути винт сбоку до упора, а потом выкрути на 2,5 оборота примерно будет стоять холостой ход

Перебрал коробку на планете 5 , когда собрал оказалось что нейтральных скоростей нету , из-за чего это может быть .

Червиный вал не правильно поставил.сразу скажу выкини коробку поставь от юпака

Народ подскажите почему на юпитере пропала нейтральная.

Всмысле пропала? С первой сразу на вторую? Если мот заведен и стоит на месте, то её очень трудно словить. А на ходу или на заглушенном нейтраль всегда должна быть

попробуй сцепление отрегулировать аскорее всего просто не превык искать нейтралку

ПРИВЕТ У МЕНЯ ПЛАНЕТА 5 НЕ РАВНОМЕРНИЕ ОБОРОТИ НЕ УСТОЙЧИВИЕ СМОТРЮ НА КОНТАКТИ ПЕРЕОДИЧЕСКИ ПРОПАДАЕТ ИСКРА,ЧТО МОЖЕТ БИТЬ ВСЕ ПОМЕНЯЛ?

Возможно провод на генераторе (кулачка провод) сопрекосаеться с крышкой, и контакт маленько подгорел, из-за этого неустойчивая работа двигателя.

подскажите какя левая бобина какая правая.

конденсатор поменяй. Лучше поставь от советского авто- он намного надежнее

ребят не подскажите в чем проблема у меня на юпитере 5 горит один из контактов когда заменил катушку зажигания.в чем проблема?

замыкание в катушке скорее всего..поставь другую или местами поменяй

Не могу найти по какой причине горят бабины! Поменял уже все что можно было на 3 раза. Работу второго цилиндра ловлю увеличением зазора на контакте, а при обыкновенном выставлении зажигания не работает. Ктонибудь помогите в решении проблемы.

Другие новости похожие на «Перегорают лампочки в приборке ИЖ Планета 5»:

Как правильно настроить зажигание Иж Планета 5 Все как спортивные? Я только 2 знаю спортивных- иж пс и иж ш-12 (11) Остальные обычные дорожники

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

• проверять генератор мотоцикла, если в аккумуляторе теряется заряд;


• выставлять зазор между контактами прерывателя;


• регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

• мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;


• мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;


• водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Пошаговая инструкция

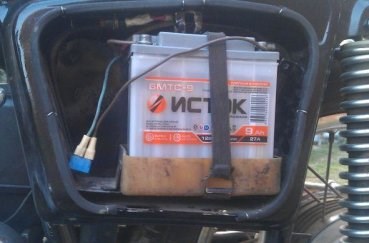

1. Отключить провода от аккумулятора и демонтировать крышку генератора.


2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.


3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.


4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Этап № 1. Фото отключение генератора от аккумулятора

Этап № 2. Отсоединение проводов от генератора

Этап № 3. Измерение сопротивления обмоток

Этап № 4. Тестирование сопротивления

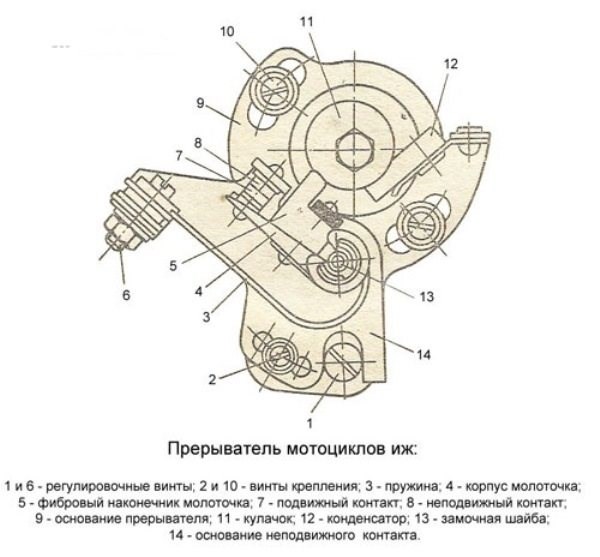

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

• прямая отвертка;


• гаечный ключ на 10;


• ключ для свечей;


• щуп толщиной 0,4 мм (+/– 0,05 мм).

1. Мотоцикл установить на подставку, коробку перевести в нейтраль.


2. Снять правую крышку картера и выкрутить свечу зажигания.


3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.


4. Ослабить винт прикрепления контакта.


5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.


6. Затянуть винт прикрепления контакта.

Особенности технического обслуживания

Схема проводки ИЖ Юпитер 5: переделки системы зажигания

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если ваш мотоцикл оснащен бесконтактной системой запуска двигателя, то устанавливать зазоры нет необходимости, поскольку момент образования искры можно определить посредством использования специального тестера. всем привет ребят че лучше брать планету 5 или юпитер 4 оба в идеальном состоянии и какой из этих мот меньше всего ломается. Как установить БСЗ (бесконтактное зажигание), диодный мост и реле регулятор на мотоцикл По всем вопросам пишите мне, я обязательно объясню все нюансы!

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

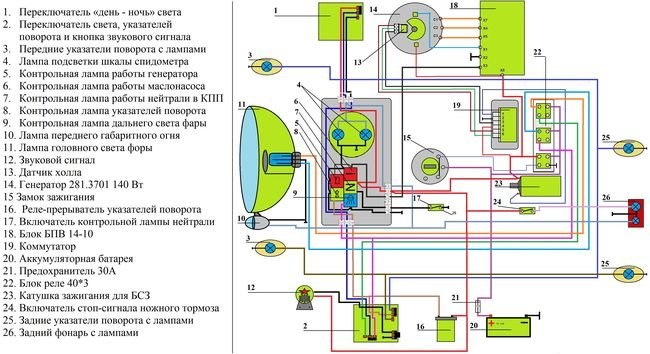

• 1 — отключение питания (аварийное);


• 2 — дневной и ночной режим освещения;


• 3 — реле индикации стопа заднего тормоза;


• 4 — запуск на низком заряде;


• 5 — правый поворот;


• 6 — лампа освещения спидометра;


• 7 — основной свет;


• 8 — габариты;


• 9 — замок зажигания;


• 10 — индикатор генератора;


• 11 — левый поворот;


• 12 — индикатор включенного сигнала поворота;


• 13 — нейтраль;


• 14 — индикатор дальнего света;


• 15 — переключатель света;


• 16 — переключатель поворотов;


• 17 — блок выпрямителей;


• 18 — генератор;


• 19 — аккумулятор;


• 20 — реле прерыватель;


• 21 — предохранитель;


• 22 — блок включения указателя нейтрали;


• 23 — катушка;


• 24 — сигнал;


• 25 — поворотник коляски;


• 26 — габариты коляски;


• 27, 28 — стоп-сигналы;


• 29 — блок включения стопа заднего тормоза.

Комментарии Вот отличная статья о настройке зажиганиеhttps://www.motovelosport.ru/cat/izh_d.

Перегорают лампочки в приборке ИЖ Планета 5

Вот короче такая ерунда, в приборку поставил 12-ти вольтовые лампочки, как и положено для 12-ти вольтового зажигания, но они там долго не продерживаются,
через недельку все перегорают! Ну кроме нейтрали. Даже ставил на 24 вольта, и те перегорают! почему так?

Лех, это скорее всего неправельно работае реле(если у тя кулачковое зажигание), у меня полетело реле у меня ни больгих оборотах реле не бреобразовывает ток в 12 — 13 v , у меня сегодня до 120 V дошло, сейчас буду ремонтировать реле.

Во во , когда купил мот у меня генератор незаряжал, я давай капатся, нашел в чем причина была, парнишка вывел с щеток + и — но на бпв их замкнул. а генератор то работал, вот и сжог БПВ. теперь ее покупать нужно(

Можно но для меня электрика как темный лес) по схеме еще можт разберусь но проверить что сгорело это для меня слишком)

проверить что сгорело вот это как раз и нуб разберет.скачай книгу с сайта там в конце все доступно описано как что проверить если сгорело.гореть то нечему:бпв.бабины.якорь.статор

ну у меня бпв и сгорела, смысл то в чем, ее поченить сам несмогу

Алексей Широков у тебя на Планке есть кнопка «пуск двигателя при разряженной аккумуляторной батарее»??у меня есть,так вот,она замкнула на массу и заместо положенных 12 V у меня по проводам хреначило 19 и лампы все горели. убрал эту кнопку и все ок.

а у меня наоборот загорается, во время езды

ЛЁХ у тебя может провод который к этой кнопке идет на массу замыкает.
смотри проводку.

да у меня всё там полетело! щётки, бпв, конденсатор, якорь, даже кулачек во время езды открутился и протёр крыжечку закрывающую генератор! но это всё несложно отремонтировать, позже займусь

Элементы коммутации.

Инструкция по установке и настройке Снятое с мотоцикла реле проверяют при помощи двух контрольных ламп А12-21-3 (мощность каждой 25 Вт), соединенных параллельно. К красному проводу его подключите «плюс» постоянного напряжения 12 вольт, к коричневому — «минус», а к розовому — контрольные лампы. При исправном приборе лампы должны мигать с частотой 90 ±30 в минуту.
