Ваз 2106 не работают поворотники – ВАЗ 2106 | Характерные неисправности сигналов поворота и аварийной остановки

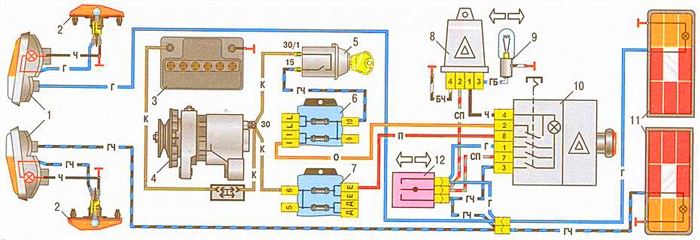

Как известно, схема указателей поворотов и аварийной сигнализации завязана, поскольку обе функции выполняют одни фары. Если по каким-то причинам аварийка работает, а поворотники нет, либо не горят ни повороты, ни световая сигнализация, это может привести к созданию аварийной ситуации на дороге.

По каким причинам перестали работать эти элементы:

1. Выход из строя предохранителя — одна из самых распространенных проблем. Если автомобиль дополнительно оснащен реле, отвечающим за работоспособность этих оптических элементов, то проблема может заключаться и в нем. В зависимости от модели авто, реле может находиться отдельно от основного блока предохранителей, для поиска вышедшей из строя детали воспользуйтесь схемой.


2. Замыкание в системе. Из-за этого при включении поворотных огней включается аварийка либо оптика вовсе не реагирует на команды водителя. Для диагностики неисправности вам потребуется тестер, а также навыки электрика.


3. Выход из строя источника освещения. Иными словами — перегорела лампочка.


4. Обрыв электроцепи. Такая проблема актуальна для многих автовладельцев более старых машин. Если провода уложена в месте, где присутствуют движущиеся элементы, то со временем она перетрется и потеряет изоляцию, что в целом приведет к повреждению электроцепи.


5. Выход из строя кнопки либо подрулевого переключателя. В данном случае нужно проводить более тщательную диагностику переключателя, а также кнопки подключения.

Не работают поворотники и аварийка: причины, диагностика и ремонт

Реле регулятор напряжения

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

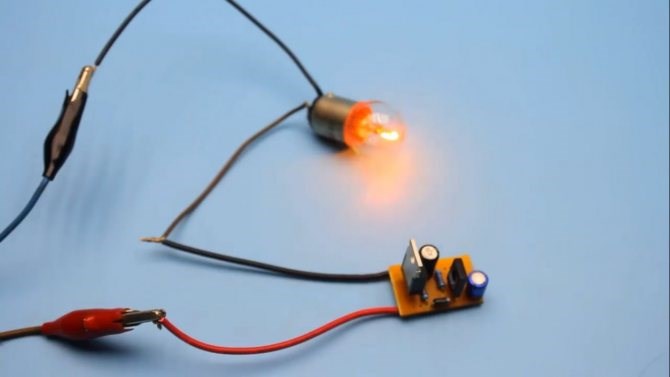

Неисправности реле поворотов обычно связаны с нарушением электромагнитной проходимости в самом реле. Если не горит одна из лампочек, в первую очередь ее надо прозвонить, если она рабочая, поджать ламели и контакты гнезда, в которое вставляется лампочка. Какой предохранитель отвечает за дворники ваз 2106 — Все о Лада Гранта По всем вопросам пишите мне, я обязательно объясню все нюансы!

Ваз 2106 не работают поворотники – ВАЗ 2106

• Лампа не горит, однако реле щелкает и говорит о том, что указатель поворота работает исправно. Скорее всего, лампа просто перегорела и ее необходимо заменить. Чтобы поменять лампочку, открутите крепление фонаря с обратной стороны и отсоедините штекерный разъем.


• Слишком быстрое мигание лампы. Такое может случиться, если выбор лампы по мощности осуществлен неправильно. Также, необходимо провести зачистку контактных соединений, потому что коррозия тоже может стать причиной быстрого мерцания. В исключительных случаях причиной может стать и реле указателей поворотов, которое необходимо будет заменить.


• Лампы указателей поворота горят, но не моргают. Тут проблема кроется в реле указателей поворота. Вероятно, сгорела какая-то часть схемы, и она замкнула на свечение, а не мерцание. В этом случае, реле подлежит замене. То же самое относится и к работе контрольных ламп указателей поворота. Если эти лампы не горят, то реле также подлежит замене.


• Если горит только одна сторона указателей, то необходимо заменить реле, или проверить состояние кнопки аварийной сигнализации. Дело в том, что она имеет группу контактов, настойка которых может быть нарушена. Если это случилось, демонтируйте ее, разберите и проведите настройку контактов. Если контакты прогорели, найдите причину выхода их из строя или замените кнопку целиком. В редких случаях виной может выступать переключатель указателей поворота.

ВАЗ 2106: предохранители. Схема предохранителей ВАЗ 2106 Обнаружение места повреждения электропроводки затруднено тем, что система обслуживает задние габаритные огни. Провода к ним идет через весть салон, часто лампы расположены на двери багажника. Наиболее частые места повреждения электропроводки:

Типичные признаки неисправности предохранителя

• Предохранитель изменил цвет, видны точечные прострелы, преобладает черный цвет. Признак характерный для модулей старого образца. В новых такого нет, конструкция другая;


• На приборной панели сигнализирует индикатор о неисправности того или иного оборудования;


• Механизмы не активны при работающем двигателе, включенном зажигании, исправной аккумуляторной батареи;


• В салоне слышен запах горело, исходящий из места фиксации БП;


• Модули на ощупь горячие, с неестественной температурой.

1. F14 – предохранитель защиты силовой цепи обогревателя заднего стекла. Номинальный ток срабатывания 16 А.


2. F15 – электрический двигатель обдува радиатора охлаждения. Ток 16 А.


3. F16 – аварийная сигнализация и указатели поворотов.

При подключении нового блока обязательно используйте схему предохранителей ВАЗ-2106. Это позволит не перепутать элементы.

Греются и плавятся 3и4 предохранители дальнего света / Тюнинг ВАЗ 2106 / Тюнинг ВАЗ. Тюнинг автомобилей ВАЗ своими руками.

1. F1, рассчитанный на максимальный ток 16 А, необходим для защиты цепей питания прикуривателя, звукового сигнала, плафонов освещения салона, часов, стоп-сигнала, светового оповещения об открытых дверях.


2. F2, ток срабатывания 8 А, позволяет защитить цепи стеклоочистителя и его реле, электромотора омывателя и отопителя.


3. F3, 8 Ампер, защищает цепь питания левой фары дальнего света и лампы контроля его включения.


4. F4, ток 8 А, правая фара (дальний).


5. F5, F6, 8 Ампер – левая и правая фары (ближний свет) соответственно.


6. F7 – габаритные огни (правый задний и левый передний), свет в багажном отделении, подсветка номера, комбинации приборов, прикуривателя. Номинальный ток 8 А.


7. F8 – габаритные огни (левый задний и правый передний), лампы под капотом и контрольная на приборной панели.


8. F9 – предназначен для защиты цепей питания указателей давления масла, температуры жидкости, уровня бензина, лампы резерва. От него же берет питание контрольная лампа, сигнализирующая о постановке на ручной тормоз, а также об аварийном уровне тормозной жидкости, отсутствии заряда аккумуляторной батареи, закрытии воздушной заслонки. Электромагнитный клапан ХХ, тахометр, лампы заднего хода, освещения бардачка, реле обогревателя заднего стекла, запитаны также от этого предохранителя.


9. Через предохранитель F10 идет питание на регулятор напряжения. Номинал – 8 Ампер.


10. F11, F12, F13 – резервные.

Не горит аварийка на ваз 2106 — Все о Лада Гранта Читайте также: Замена маслосъёмных колпачков без снятия головки ваз 2112, 16 клапанов, пошаговая инструкция с фото

Проблемы с монтажным блоком и их решение

Купить монтажный блок ГАЗ-3110 можно в любом автомагазине. Его цена составляет порядка 300 рублей, причем в комплект входят и плавкие вставки. Но, учитывая, что их номиналы для «Волги» и «шестерки» разные, необходимо будет отдельно приобрести предохранители ВАЗ-2106 нового образца .

• отрезок изолированного провода (длиной 60-80 см) толщиной жилы 2,5 мм;


• 10-12 штук медных разъемов типа «мама»;


• пассатижи;


• термоусадочная трубка;


• отвертка;


• схема подключения предохранителей.

На концы получившихся отрезков провода надеваем разъемы типа «мама», обжимаем пассатижами. Изолируем их при помощи термоусадочной трубки.

Для схемы ВАЗ-2106 предохранители должны соединяться перемычками в следующем порядке:

• третий с четвертым;


• пятый с шестым;


• седьмой с восьмым;


• девятый с десятым;


• одиннадцатый с двенадцатым (если есть обогреватель заднего стекла);


• двенадцатый с тринадцатым.

Устанавливаем предохранители в монтажный блок в соответствии со схемой, предоставленной выше. Подключаем провода. Прикручиваем блок на старое место. Присоединяем «минус» к соответствующей клемме аккумуляторной батареи и забываем о проблемах с монтажным блоком.

Пока морозы, думаю в вых. электрикой заняться, хочу поставить волгоблок предохранителей. Схемка родного.

Предохранитель F 1 (16 А)
— звуковой сигнал.
— штепсельная розетка для переносной лампочки .
— прикуриватель.
— лампочки сигнала торможения.
— часы.
— плафоны внутреннего освещения кузова

Предохранитель F 2 (8 А)
— реле стеклоочистителя.
— электродвигатель отопителя.
— электродвигатели стеклоочистителя и омывателя ветрового стекла

Предохранитель F 3 (8 А)
— дальний свет (левые фары).
— лампочка сигнализатора включения дальнего света

Предохранитель F 4 (8 А)
— дальний свет (правые фары)

Предохранитель F 5 (8 А)
— ближний свет (левая фара)

Предохранитель F 6 (8 А)
— ближний свет (правая фара).
— задний противотуманный фонарь

Предохранитель F 7 (8 А)
— габаритный свет (левый подфарник, правый задний фонарь).
— лампочка освещения багажника.
— правый фонарь освещения номерного знака.
— лампочки освещения приборов.
— лампочка подсветки прикуривателя

Предохранитель F 8 (8 А)
— габаритный свет (правый подфарник, левый задний фонарь).
— левый фонарь освещения номерного знака.
— подкапотная лампочка.
— лампочка сигнализатора габаритного света

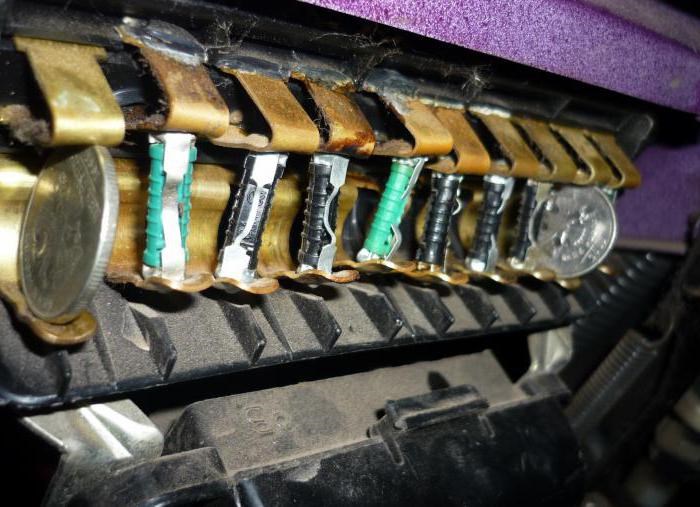

Перегорание предохранителей

Неисправность проводки, ламелей, ламп Горели но не моргали реле пошевелил и начали моргать

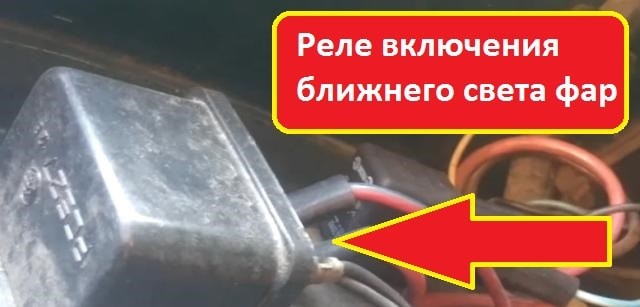

Реле включения ближнего света фар

Реле включения дальнего и ближнего света фар и реле включения вентилятора радиатора системы охлаждения двигателя однотипны (90.3747-10 или 113.3747-10), взаимозаменяемы и заменяются одинаково.

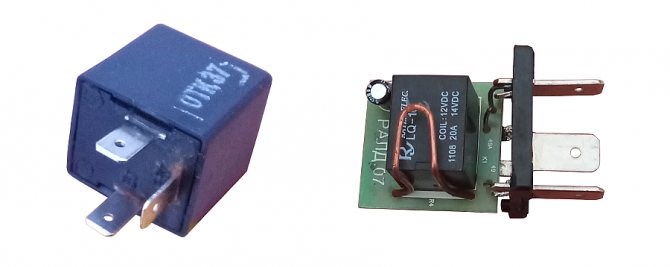

Реле указателей поворота и аварийной сигнализации на автомобиле ВАЗ 2106

Реле поворота и аварийной сигнализации на шестёрке находится за щитком приборов. Находится он примерно за тахометром.

Реле дворников-стекло очистителей Ваз 2106

Реле дворников на автомобиле Ваз 2106 находится в ногах с левой стороны под обшивкой. Как бы получается слева от рычага открытия капота и основных предохранителей.

Ну вот и все мы рассмотрели основные штатные реле и предохранители на автомобиле Ваз 2106. Всем пока.

Какие предохранители в «шестерке» перегорают чаще всего

Назначение предохранителей основного блока После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

Причины неисправностей

Неисправности реле поворотов обычно связаны с нарушением электромагнитной проходимости в самом реле. Причиной могут скрываться в подгорании или замыкании контактов, вздувшихся конденсаторах, выходе из строя электронной схемы и т. д. Обычно причину выхода из строя реле можно опознать по характерным проявлениям неисправности.

1. В том случае, если поворотники горят постоянно и не мигают, то, вероятнее всего, причиной неисправности является поломка электромагнитной части реле. Чаще всего в этом виновато замыкание контактов из-за их подгорания.


2. Нехарактерное мигание указателей поворотов (слишком частое или слишком редкое) также может быть связано с реле поворотов. Однако в этом случае можно искать проблему и в других местах. Возможные причины такого поведения указателей могут крыться в окислении патрона или цоколя ламп либо обрыве провода, идущего к лампам. Также такое явление часто встречается после замены стандартных ламп накаливания в указателях поворотов на светодиоды. Если ни одна из этих возможных причин не подтвердится, то, вероятнее всего, поломка все же кроется в реле.


3. Еще один вариант некорректной работы реле поворотов проявляется в том, что лампы указателей не горят вовсе. Такое явление встречается в случае сгорания контактов реле. Однако такое проявление неисправности характерно и для других поломок: перегоревшем предохранителе, обрыве цепи либо сломанном переключателе поворотов.

Неисправности сигналов поворотов ВАЗ 2107

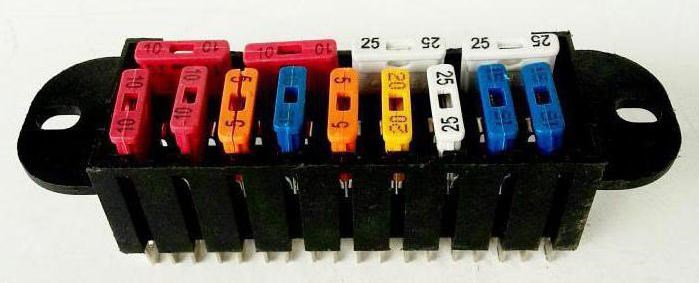

Дополнительный блок предохранителей

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Если по каким-то причинам аварийка работает, а поворотники нет, либо не горят ни повороты, ни световая сигнализация, это может привести к созданию аварийной ситуации на дороге. Как понять, что предохранитель перегорел По всем вопросам пишите мне, я обязательно объясню все нюансы!

Реле включения ближнего света фар

• под порогами, особенно, водительским и передним пассажирским;


• в гофропереходнике проводки к крышке багажника;


• в разъеме фар и ламп.

Назначение блока предохранителей на Ваз 2106 Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Тюнинг ВАЗ 2106 → Греются и плавятся 3и4 предохранители дальнего света

Греются и плавятся 3и4 предохранители дальнего света,так же греются две фишки на реле ближнего света.Контакты зачищал ,поджимал,менял реле-бесполезно.кто что посоветует?

плавились тоже из-за плохого контакта в панели предохранителей,поставил панельку под иномарочные предохранители (есть на ваз) и больше ничего не греется и не плавится.
свернуть ветку

у меня было такое тоже, решил проблему заменой реле ,точно не помню какого , вроде ближнего света.
свернуть ветку

лампочки заводские 55-ки,как машину купил так эта проблема и была!а что за иномарочная панелька?мне посоветовали от газ3110,стоит ли менять?
свернуть ветку

панелька под предохранители как у иномарок предохранители тонкие буквой П есть на ваз ,новые вазы помойму идут уже с ней тот кто торгуетна рынке вазовскими запчастями должен знать.(ето если у тебя еще родные предохранители) то при замене проблема должна решытся
свернуть ветку

Тоже такая проблема,поменял на ножевые предохранители все равно греются,даже очень сильно, лампочки по 55 вт стоят.
свернуть ветку

либо контакт плохой либо раз грееться сама релюшка,то веди ее замену и все должно нормилизоваться!
а ну раз все сделал,тогда возможно проводка уже дряхлая вот и плавиться,а так тут либо плохой контакт на предохранитель или же на реле и на самих фарах,или же Реле само надо заменить!

а так да всегда плавились или токо началось такое?
свернуть ветку

когда машину взял эти два контакта под предохранители вообще висели отдельно от блока(походу выплавились)поставил другой блок и заметил что начали гореть и греться предохранители-вот вся история до этого)
свернуть ветку

было такое!исправил методом жестокого подгибания контактов которые предохранитель держут!правда сам предохранитель потом еле поставил,но зато долгие поездки на дальнем(4 лампочки по 100вт) держит!
свернуть ветку

Уменя такая ерунда тоже была,чистил,подгибал,реле менял- прям мистика какая то,решил ставить блок предохранителей от газ 3110,пошел в магазин(а надо было ехать долеко и по темноте)волговского не было,но был родной,по заверению продавца «заводской» поменял и о чудо!работает почти год,без нареканий тьфу-тьфу-тьфу
свернуть ветку

Кирюха ..ιlιlι. ιlιlι. ιlιlι.. Жирухин
начни с того что поменяй блок предохранителей на блок от газели. там 13 предохранителей. если проблема не исчезнет смотри реле и проводку. А блок предохранителей полюбому стоит поменять, обычные предохранители это маразм 70 годов.
свернуть ветку

Пока у меня финансы поют романсы)попробую перекинуть на резервный блок он у меня есть новый!а сколько стоит газелевский?
свернуть ветку

200-250 р
когда перекидывать будешь там нужно будет 3 перемычки на сколько я помню поставить.
свернуть ветку

Причин может быть 3 : 1) плохой контакт в проводки , 2) Реле того света чьи ПР плавится , 3) лампы большей ваттности , при чем для дальнего света это касается и ламп ближнего.
свернуть ветку

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

Проблемы с монтажным блоком и их решение

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Ваз 2106 не работают поворотники ВАЗ 2106 Характерные неисправности сигналов поворота и аварийной остановки. Вот и решение всех проблем,ну еще эта болезнь лечится 55 ватками и керомическими предохранителями свернуть ветку. Выключатель аварийной сигнализации По всем вопросам пишите мне, я обязательно объясню все нюансы!

Видео — Определение неисправностей «поворотов» и аварийки ВАЗ 2106

Расшифровка и обозначения предохранителей на Ваз 2106 При включении переключателя поворота сеть замыкается — лампа не горит. Затем один из якорьков под воздействием нихромовой струны в сердечнике выпрямляется и замыкает контакты. После этого ток начинает течь по обходной схеме, а лампа загорается в полную силу. Щелчок поворотников обеспечивается ударом металлического якорька по контактам.
