Не горят задние габариты ваз 2109 — причины и способы решения

Первая и самая банальная причина выхода из строя габаритных огней это перегоревшая лампочка, или плохой контакт клемм. Решается заменой лампочки на новую и зачисткой контактов. Особенно часто отсутствие контактов встречается на задних фонарях, так как там теряется контакт лампочки и платы.

Иногда бывает достаточно постучать по фаре, чтобы она загорелась. Также местоположение задних фонарей не очень удачное туда попадает вода, и пыль что приводит к быстрому выходу платы из строя.

Вторая причина это, конечно же, предохранитель. Вернее сказать на девятке за габариты отвечают два предохранителя. Предохранитель габаритов F10 (7,5А) отвечает за передние и левый задний габарит, также на нём висят освещение комбинации приборов, подсветка панели, номера и прикуривателя.

Так что в случае отказа габаритов, вы можете посмотреть, работает ли освещение, что указанно выше, чтобы понять действительно ли виновником является предохранитель.

Предохранитель F11(7,5А) отвечает лишь за задний правый габарит. Для того чтобы поменять предохранитель придётся открывать капот, и крышку монтажного блока и в случае необходимости заменить предохранитель на точно такой же.

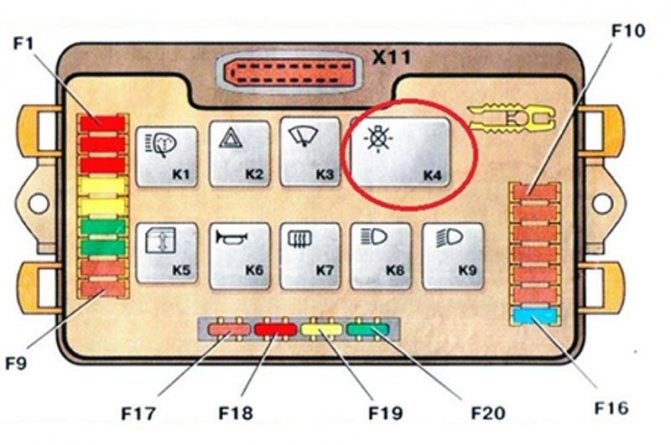

Третья причина неисправности габаритов на автомобиле ВАЗ 2109 это реле исправности ламп K4, иногда вместо этого реле, ставят перемычки, возможно старые хозяева поставили лучше заменить на реле.

Четвёртая причина это сам включатель фар и габаритных огней. Возможно, там отошел контакт либо кнопка уже изжила себя, скорее всего, придётся поменять на новый.

Пятая причина это сам монтажный блок. Как вы уже знаете, он расположен в неудачном месте, и в случае загрязнения сливных отверстий, вода будет затекать в него, и на контакты штекера, что приводит к окислению и выходу из строя электрических приборов автомобиля.

Придётся снимать блок предохранителей и зачищать контакты. Поэтому нужно следить за чистотой дренажных отверстий.

И шестая причина это уже сама проводка, так как в основном девятки уже ездят старые и потрёпанные временем соответственно и проводка, вернее изоляция проводки уже не та. Где то может замыкать либо появится обрыв.

Нужно особенно уделить внимание к проводам, которые идут к задним фонарям, так как там присутствуют места, где провода гнутся. По логике при замыкании проводов должны постоянно перегорать предохранители и стоит уделить этому особое внимание.

Ну, вот и всё на этом мы рассмотрели основные причины, почему не работают габаритные огни на автомобиле ВАЗ 2109. Всем удачи всем пока…

Не горит задний левый габарит ваз 2114

• Лампы габаритного света расположены в передних блок-фарах и задних фонарях автомобиля. В передних фонарях применяется лампочка А12-4-1, в задних А12-5.


• Электрическая схема включения наружного освещения («габаритов») для всех этих автомобилей одинакова. Различие лишь в применяемых монтажных блоках предохранителей: на старых «самарах», до 1999 г.в. это 17.3722 с пальчиковыми предохранителями, на автомобилях после 1999 г.в. модификации монтажного блока 2114 с флажковыми предохранителями. Соответственно в цепи наружного освещения со старым монтажным блоком используются предохранители 9 и 10, с новым F10, F11.


• «Габариты» правой стороны автомобилей ВАЗ 2108, 2109, 21099 на 10-м (F11) предохранителе. «Габариты» левой стороны на 9-м (F10) предохранителе.

Не горят задние габариты ваз 2109 — причины и способы решения — отключить освещение и открыть багажник

Габариты ваз 2106 — не горят задние габариты и стоп огни. подскажите где искать причину. машина ваз 2106. — 22 ответа

Ответ от 22 ответа[гуру]

Привет! Вот подборка тем с ответами на Ваш вопрос: не горят задние габариты и стоп огни. подскажите где искать причину. машина ваз 2106.

Ответ от Добрый Ээх[гуру]предохранители не пробовал менять?

Ответ от худосочие[гуру]предохранители, проверь есть ли питание на лягушке, а ещё может быть сгорела одна из четырёх лампочек габаритов. Проверь лампочки

Ответ от Невролог[гуру]причину ищите в 1966 году когда основали ВАЗ

Ответ от Kallblodiga[гуру]последовательность: предохранитель, лампочка, проводка ИМХО

Ответ от Котэ из ТДВ[гуру]если не горят 2 и больше лампочки- может реле старое или обрив, когда ладил рукой ничего не задел? лампочку попробуй поменяй, выкрути из другого фонаря. там или обрив, или перегорела лампочка, или испортилось рэле (окислилось, устарело) если все это в норме посмотри может контакты окислились-авто простое много ремонт не заберет

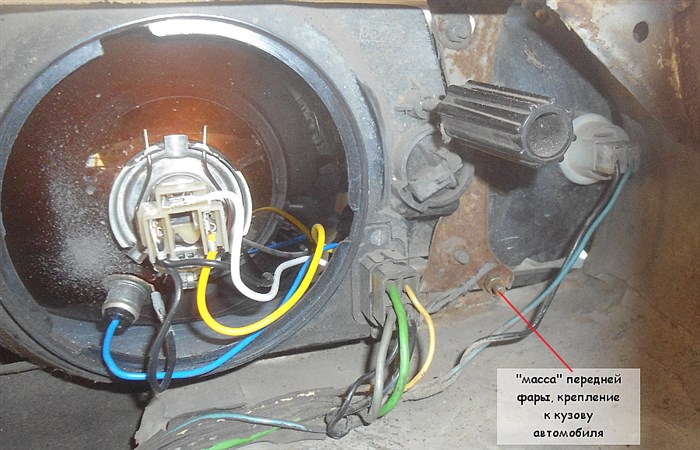

Ответ от Герман Курносенков[гуру]Габариты и стоп огни сидят на разных предохранителях, значит нет массы в одном из блоков задних фонарей, ищите там. Как правило при потере массы одного из блоков фонарей при включении (например) стопсигналов ток уходит через соседние лампочки (габариты) , в итоге нет ни стопсигналов ни габаритов.

Ответ от Денис Л.[новичек]поменяй лампочки

Привет! Вот еще темы с нужными ответами:

Ответить на вопрос:

Не горит левая сторона габаритов ваз 2115.

1. Прежде всего необходимо проверить состояние предохранителей цепи, возможно нужный нам предохранитель перегорел, в результате чего произошел разрыв цепи и как следствие перестал работать свет заднего хода. Если все таки перегорел предохранитель, то неторопитесь его менять на новый, пока не будет устранена сама причина из-за которой он горит. Вполне возможно и такая ситуация, что сам предохранитель в целости и сохранности, но окислились или расшатались посадочные места, что соответственно так же привело к разрыву цепи питания. В данном случае можно попробовать сперва зачистить клеммы и немного поджать их, чтобы предохранитель достаточно плотно в них сидел.

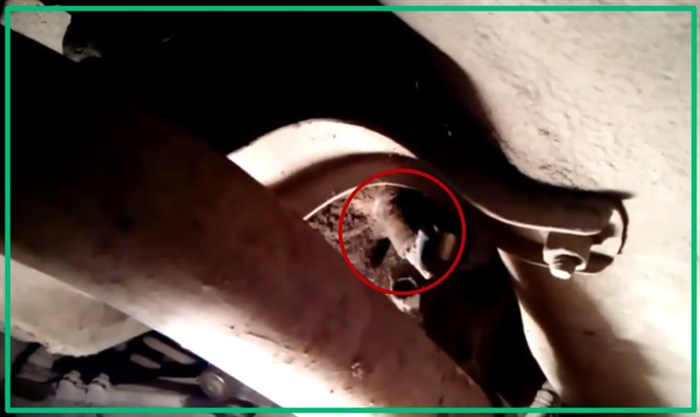

2. Причина так же может быть и в датчике, который вкручен в коробку передач снизу автомобиля, возможно он вышел из строя или отсоеденились провода.


3. В случае если причина не в предохранителе, то проверяем собственно целостность самой лампы накаливания, если же и она в целом состояние, то придется проверять проводку на наличие короткого замыкания с массой кузова автомобиля. Для проверки необходимо использовать специальный тестер. Смысл работы тестера заключается на принципе повышения сопротивления в цепи в следствие короткого замыкания. Если плюсовой провод замкнут на массу, то сопротивление цепи будет максимально. Для этого необходимо плюсовую клемму тестера подключить к положительному проводу лампочки заднего хода ваз 2106, а второй к массе автомобиля, то есть к кузову.

Не горят задние габариты ваз 2106 – почему не горят, схема подключения. Когда собрал блок пошёл устанавливать .всё собрал уже довольный думал что решил проблему, а не тут то было как не горел правый борт полностью так и не горит .Опять расстроенный пошёл домой .На следующей день всё думал в чём причина хотел для начала найти грамотного авто электрика

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена.

В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Ремонт, доработка или тюнинг задних фонарей Ваз 2107

1. В отличие от передних габаритных огней, задние окрашены в красный цвет.


2. Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

Не горят задние габариты на ваз 2114 как решить эту проблему Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

Как поменять датчик заднего хода ВАЗ 2107

Перед заменой датчика желательно очистить коробку передач от грязи. Если этого не сделать, она может попасть в масло, которое находится в картере коробки. Замена датчика заднего хода ВАЗ 2107 производится в такой последовательности:

Примечание: если датчик “прикипел” и не выкручивается при помощи ключа, можно попробовать его открутить, используя зубило и молоток. Однако делать это надо предельнл=о осторожно, чтобы не повредить картер КПП, сделанный из хрупкого алюминиевого сплава.

• очистить посадочное место датчика;


• надеть новую шайбу на новый датчик и закрутить его в КПП, используя ключ на 22;


• надеть концевики проводов на контакты датчика.

Что нужно для замены

Чтобы поменять деталь, необходимо всего две вещи: ключ на 22 и новый датчик заднего хода с металлической шайбой-прокладкой.
Ключ желательно брать торцовый и с длинным воротком. Но, если такого не найдется, можно обойтись накидным или даже рожковым.

Не горят габариты ваз 2115 задние — в чем причина, как починить

Не работают габариты на Ваз 2109

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Другие причины неисправности стоп-сигналов Иногда причиной, почему не горит стоп-сигнал на автомобиле, бывает сбой в работе электроники. В электрической цепи автомобиля неисправность часто возникает по вине предохранителей, которые могут выйти из строя. Что особенно важно контролировать у задних габаритов По всем вопросам пишите мне, я обязательно объясню все нюансы!

Ваз 2106 не работают стоп огни и габариты задние. В чем причина? Предохранитель цел, сигнал работает. Где искать поломку?

• отсутствие массы на фонаре;


• перегорание лампы;


• окисление контактов;


• обрыв или перетирание проводки;


• выход из строя контактов разъёма и др.

Советы для автомобилистов Привет! Вот подборка тем с ответами на Ваш вопрос: не горят задние габариты и стоп огни. подскажите где искать причину. машина ваз 2106.

Техническое устройство

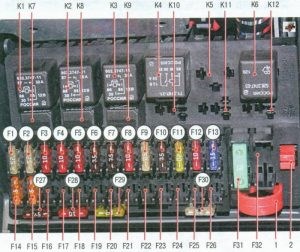

Еще один элемент, отвечающий за работу лампочек в габаритных огнях, также располагается в монтажном блоке. Реле – важная деталь в конструкции электрической цепи, непосредственно влияющая на работу лампочек. Реле контроля исправности ламп обеспечивает работу по выявлению неисправности во всех лампочках автомобиля.

Часто замена этого элемента позволяет восстановить работу лампочек освещения во всем автомобиле. Неисправность элемента K4 легко может стать причиной, почему не горят задние габариты на ВАЗ 2114, поэтому при наличии следующих симптомов замените деталь на заведомо рабочую:

Разберем еще несколько причин, почему не горят передние габариты на ВАЗ 2114.

Не работает кнопка включения габаритных огней

1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;


2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;


3. Вынимаем лампу, она здесь просто вставляется на защелке;


4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Не горит стоп-сигнал: возможные причины, решение проблемы и рекомендации Если постоянно горит предохранитель, то возможны два варианта:

Замена неработающей лампочки

Чтобы закрепить задние габариты ВАЗ 2114, нужно соблюдать ряд простых рекомендаций:

• отключите питание автомобиля;


• открываем багажник, снимаем декоративную планку;


• затяните зажимы, снимите контактную панель всей лампы;


• нажмите на неисправную лампу и поверните ее против часовой стрелки, чтобы снять.

Кроме того, желательно «прозвонить» лампу тестером, чтобы убедиться, что проблема вызвана именно ее неисправностью, после чего ее следует заменить на новый аналог и приступить к монтажу лампы в обратном порядке.

Некоторые владельцы Жигулей, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют всю ламповую сборку, тем более что они не такие уж и дорогие. Это можно считать удобным решением, так как такая замена на какое-то время исключает вероятность выхода из строя других ламп в фонаре, помимо общей.

В некоторых ситуациях обрыв размера — это не полная нефункциональность фонарей, а просто более слабое свечение, свидетельствующее о проблеме с подачей питания на контакты. Чтобы устранить проблему, просто очистите всю контактную группу в блоке управления под капотом, и если это не поможет, вам нужно будет проверить каждую группу, ведущую к заднему фонарю, отдельно.

Техническое устройство

• включение / выключение происходит с помощью кнопки в модуле управления внешним освещением;


• при включении габаритов переключатель подсвечивается зеленым индикаторным диодом;


• задние габариты ВАЗ 2114, в отличие от передних, светятся красным цветом в соответствии с российскими нормами безопасности дорожного движения.

ВАЗ 2106 — не работают габариты и подсветка спидометра [Архив] Я постараюсь вам немного облегчить поиск места короткого замыкания, если, конечно, в вашем случае это уместно. Но если все вышеперечисленные способы не привели к положительному результату, остается только этот вариант. Провода, идущие на подсветку номеров, а также на крышу багажника, там чаще всего перетираются и замыкаются. Эту проводку нужно обработать изолентой и никак иначе.
