Расшифровка индикаторов приборной панели Volkswagen Transporter T4

Постоянно горит красный или реже желтый восклицательный знак с текстом рядом.

Предупредительный сигнал для привлечения внимания водителя в случае опасной внештатной ситуации (резкое падение давления масла, неисправность в электрике, незакрытая дверь и т.д.), обычно сопровождающийся пояснительной текстовой информацией.

Постоянно горит красный восклицательный знак или буква P в красном круге или надпись BRAKE.

Включен ручной тормоз или низкий уровень тормозной жидкости или износились тормозные колодки или другие проблемы в тормозной системе.

Горит или мигает красным или синим значок термометра в жидкости.

Повышенная (красный) или пониженная (синий цвет) температура системы охлаждения двигателя. Если индикатор мигает то это указывает на неисправность в электрике системы охлаждения.

Постоянно горит красным или желтым значок лейки, масленки со смазкой желтая надпись Oil Level с дополнительными надписями: Min, Sensor.

Падение давления в системе смазки двигателя ниже допустимого значения или уровень масла ниже допустимого значения и необходима доливка или неисправен датчик падения уровня масла в двигателе.

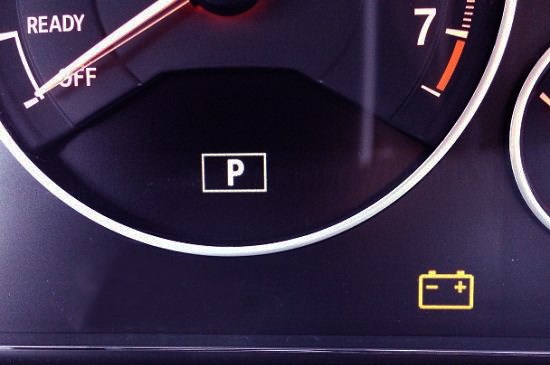

Постоянно горит батарея красным цветом.

Падение напряжения в бортовой сети автомобиля или отсутствие заряда аккумулятора (АКБ) или другие неисправности в системе электроснабжения или неисправность в контуре высокого напряжения главной батареи.

Постоянно горит желтым или красным значок заправочного гидранта.

Остался минимальный запас топлива (такого запаса обычно хватает на 100 км) или топливо полностью закончилось.

Показывает желтым цветом лобовое стекло с пунктирной струей фонтаном в разные стороны.

В стеклоомывателе заканчивается жидкость для стекол, осталься минимальный запас.

Красный перечеркнутый пассажир горит постоянно, индикация может сопровождаться нарастающими сигналами.

Ремень безопасности водителя или переднего пассажира не пристегнут.

Горит красным значок человека пассажира с шаром спереди него, может появляться надпись красным SRS и AirBag.

Неисправности одной или более подушек системы пассивной безопасности установленных для передних или для задних пассажиров.

Желтый человек рядом с перечеркнутым кругом или желтая надпись Side Airbag Off.

В машине отключена подушка безопасности переднего пассажира.

Индикатор красной машины с ключиком внутри или горит зеленый ключ.

В данный момент в автомобиле включена противоугонная система или иммобилайзер.

Горит красным машина с закрытым замком сбоку.

Указывает на неисправности в противоугонной системе автомобиля или о другом сбое в ее работе.

Горит красным или желтым восклицательный знак в круглой шестеренке, звездочке.

Неисправна или перегрета коробка передач или вышел из строя один из узлов трансмиссии.

Горит красным термометр в круглой шестеренке или красная или желтая надпись A/T OIL TEMP.

Горит лампочка зарядки аккумулятора — причины и поиск неисправностей |

При запуске двигателя

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

В момент включения контактной группы замка зажигания К на левый вывод лампочки зарядки аккумулятора поступает положительное напряжение АКБ. Если лампочка и другие приборы, зависимые от этого предохранителя начнут работать, значит, нужна замена. Пропала зарядка АКБ. Что делать? Семейный-Автомобиль По всем вопросам пишите мне, я обязательно объясню все нюансы!

Пассат б3 горит лампочка аккумулятора — Авто Брянск

Расшифровка индикаторов приборной панели Volkswagen Transporter T4 После всех вышеописанных проверок проверьте реле-регулятор, дайте напряжение на его контакты. Проверьте напряжение на щетках, если оно равно 12V, реле исправно. В противном случае — замените реле-регулятор.

Причины из-за чего не горит индикатор

Крайне важно уметь самостоятельно выяснять причины проблемы, а также изучить способы её устранения. На самом деле причин, из-за которых лампочка отказывает, бывает немало. Проверить, однако, придётся все варианты, чтобы прийти к единственно верному решению.

Как правило, начальных знаний автоэлектрика бывает достаточно, чтобы осуществить проверку. Как и было сказано выше, причин бывает несколько, но делятся они на две категории: безобидные и опасные.

К опасной причине, требующей незамедлительного ремонта, относится неисправность цепи или её обрыв. Что касается безобидных причин, то это банальное перегорание лампочки, разрядка аккумулятора и т.д.

Наряду с этим, одна и та же причина может превратиться из безобидной в опасную. И это важно понимать.

Разрядка АКБ

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Перегорание индикатора

На щитке приборов присутствует лампочка аккумулятора, которая может просто перегореть со временем. Это простая поломка, но и она не всегда бывает такой безобидной, как кажется на первый взгляд.

Дело в том, что если не заменить лампочку вовремя, можно не заметить проблему с генератором. Это, в свою очередь, приведёт к разрядке батареи в самый ответственный момент (на дороге остановились, заглушили двигатель, зашли в магазин на минуту, машина не заводится).

Примечание. К таким автомобилям относятся наши ВАЗы и большая часть иномарок старого образца. Чтобы защититься от ситуации с разряжённым АКБ на дороге, владельцам этих машин следует держать под рукой запасную лампочку.

Если виновник – предохранитель

Часто причиной того, что не включается лампочка аккумулятора, становится защитный элемент. Он просто перегорает, и одновременно это сказывается на нескольких приборах. Расположен предохранитель в «чёрном ящике», а найти его можно, если изучить схему, указанную на крышке монтажного блока.

Совет. Чтобы проверить предохранитель было легче, рекомендуется извлечь его и поставить другой, заведомо исправный. Если лампочка и другие приборы, зависимые от этого предохранителя начнут работать, значит, нужна замена.

Проверка мультиметром предохранителя сводится к таким действиям:

Что касается прибора, то на нём устанавливают предел измерения (около 20 В). Такое значение вполне достаточно для бортовой сети автомобиля, равное 12 В. Далее в работу включается электрооборудование, цепи которого этот самый предохранитель защищает. Один вывод тестера соединяется с кузовом автомобиля (массой), другой – к ножке предохранителя.

Загорелась лампочка аккумулятора: основные причины неисправности, поиск поломки с учетом условий срабатывания датчика

• Предохранитель можно считать исправным, если на обеих его ножках есть напряжение;


• То же самое нельзя сказать, если ток имеется только на входе;


• Если на обеих ножках предохранителя напряжение полностью отсутствует, это тоже признак неисправности.

Горит лампочка зарядки аккумулятора, но зарядка есть — в чем может быть причина Электронная система регулировки мощности двигателя (EML) сообщает о проблеме, при торможении, возможно, потребуется приложить к педали тормоза большее усилие, а ее ход может увеличиться. Свечение контрольной лампочки EML говорит о наличии ошибки в управлении дроссельной заслонкой. Необходима диагностика системы и устранение возникшей проблемы.

Причины отсутствия зарядки АКБ

Теперь мы знаем как проверить зарядку на автомобиле, следующим этапом будет поиск неисправности. Основные причины отсутствия зарядки:

• Слабый контакт клемм АКБ;


• Обрыв ремня генератора;


• Перегоревший предохранитель зарядки аккумулятора;


• Вышедшая из строя аккумуляторная батарея;


• Обрыв проводки или её короткое замыкание;


• Вышедший из строя генератор автомобиля.

Зарядка АКБ

Обрыв проводки или её короткое замыкание. Обрыв проводки может случиться из-за плохой изоляции проводов или перетирания. В местах контактов проводка очень слабая и часто окисляется, а через какое то время происходит обрыв. Такое чаще всего наблюдается у автомобилей старше 20-ти лет. Первым делом проверьте целостность проводки на клеммах генератора.

Регулятор напряжения

Если проблема не в таблетке, тогда придется снимать генератор с автомобиля и разбирать его.

Повреждение электропроводки

Разрядка АКБ Постоянно горит желтым значок заправочного гидранта с каплями воды.

Несколько слов о том, как работает тандем аккумулятор-генератор

Каждому, даже начинающему водителю, известно о том, что аккумулятор взаимодействует с генератором. После запуска двигателя АКБ переходит в режим постоянной подзарядки. После того как обороты двигателя повышаются, возрастает и напряжение на выходе генератора, что не есть «гуд».

С целью предотвращения вышеописанного в цепи возбуждения ротора устанавливается небольшое реле-регулятор, задача которого – понижать ток до оптимального уровня независимо от числа оборотов двигателя. В результате напряжение поддерживается на необходимом уровне. Лампочка аккумулятора загорается в том случае, когда отсутствует зарядка от генератора.

Итак, смоделируем ситуацию. Вы завели мотор, но лампа аккумулятора не погасла. В чем дело?

1. Неисправно реле-регулятор, диодный мост;


2. Плохое натяжение ремня генератора, критический износ или проскальзывание ремня. Износ (люфт) подшипника генератора;


3. Перегорел предохранитель или плохой контакт;


4. Плохой контакт на клеммах АКБ, на выводе генератора или на проводе массы;


5. Обрыв цепи возбуждения генератора, серьезный износ щеток генератора или щеткодержателей;


6. Износ выключателя зажигания, как вариант, однако в данном случае гореть будет сразу несколько лампочек.

Для решения проблемы потребуется:

Ситуация вторая — вольтметр на «приборке», а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (

Последовательность контроля системы с помощью лампочки зарядки аккумулятора В большинстве автомобилей после 2000 года выпуска работой лампочки зарядки аккумулятора управляет электронный блок приборной панели. Цифровая схема измеряет напряжение бортовой сети и дает сигнал на включение индикатора в случае его несоответствия установленным значениям.

Проверка генератора и устранение проблем

Узнать, работает ли генератор, помогает простой и проверенный способ, издавна используемый автомобилистами:

1. Запустите мотор и подайте нагрузку на АКБ, включив фары или обогрев стекла.


2. Снимите клемму «–». Для этого понадобится ключ на 10.


3. Если после снятия клеммы ничего не изменилось, двигатель работает без перебоев, фары не тухнут, с генератором все в порядке.


4. Если фары потухли, а двигатель «заглох», в авто неисправен генератор.

Щетки

Для проверки работы щеток нужно снять и разобрать генератор, затем извлечь щетки и визуально оценить их состояние. Если они изношены, на поверхности будут видны следы искрения. В этом случае придется заменить весь узел.

Регулятор напряжения

Этот элемент ломается вследствие короткого замыкания в цепи. Его также можно повредить механически или подключить неправильно.

1. Установите предел на мультиметре 20 В.


2. Замерьте напряжение на клеммах при работающем двигателе в режиме холостого хода (1-1,5 тыс. об/мин). В норме тестер покажет 13,2-14 В.


3. Добавьте оборотов до 2-2,5 тыс. об/мин. Показатель должен возрасти до 13,6-14,2 В. При увеличении оборотов до 3,5 тыс. об/мин U должно держаться не выше 14,5 В.

Если значения замеров будут существенно отличаться от нормы, самая вероятная причина – неисправность регулятора.

Диодный мост

Для проверки диодного моста достаточно мультиметра. В качестве примера — порядок тестирования генератора 37.3701, который устанавливали на отечественных «восьмерках» и «девятках».

Проверьте мультиметром, нет ли в цепи короткого замыкания:

1. Включите режим омметра.


2. Одним щупом прибора дотроньтесь до вывода 30, другим – до корпуса генератора.


3. Исправный мост выдаст значение сопротивления, приближающееся к бесконечности.

Следующий шаг – проверка исправности диодов, не «пробиты» ли они. Порядок проверки «+» диодов:

1. Поместите первый щуп на вывод 30, второй – на любой из болтов, которыми крепится диодный мост.


2. При исправных диодах сопротивление приближается к бесконечности.

Чтобы проверить отрицательные диоды, щупы размещаются иначе: первый – на болт, второй – к корпусу генератора. При исправных полупроводниках напряжение также будет близко к бесконечности.

Чтобы завершить проверку моста, необходимо исследовать дополнительные диоды. Для этого первый щуп помещают к выводу 61, второй – к одному из крепежных болтов моста. Если диоды исправны, омметр покажет стремление к бесконечности.

Для решения проблемы потребуется:

1. Осмотрите приводной генераторный ремень: он должен быть натянут так, чтобы поворачиваться на 90 градусов, не больше. Поверхность ремня в идеале сухая, без следов влаги или масла.


2. Замерьте U на АКБ в статическом состоянии. Когда мотор заглушен, это значение составляет 12-13 В. Если ниже, проблема в генераторе.


3. Прогрейте авто и замерьте U на низких холостых оборотах. Норма лежит в диапазоне 13,5-14,5 В. Меньший результат – АКБ недозаряжается, больший – перезаряд батареи.


4. Увеличьте обороты мотора до 2-3 тыс. об/мин. U в норме – до 14,5 В. Если оно возрастает, следует осмотреть регулятор напряжения.


5. На холостом ходу нужно зажечь фары, включить иные потребители энергии, затем измерить напряжение. Результат не должен быть ниже 13,8 В.

Подшипники Загорается и гаснет желтая надпись CVT.
