Приборная панель ВАЗ 2110: общая информация по значкам

Приборка ВАЗ 2110 практически не изменилась. Доска выводит основную информацию о состоянии бортовых систем водителю в режиме реального времени. В зависимости от комплектации, приборка старого образца имеет упрощенный дизайн, чем версии на новых автомобилях.

Отличия по комплектациям также минимальны. Машины с двигателями, где присутствует 8 клапанов или 16 идентичны. Единственная разница будет на моторах типа инжектор или карбюратор.

На самой распространенной приборке «десятки» присутствует всего 19 указателей и индикаторов. Каждый элемент ответственен за собственную часть бортового оборудования.

Коды ошибок ВАЗ 2110 8, 16 клапанов — инжектор: неисправности на щитке приборов

• 1 – стрелочный индикатор температуры охлаждающей жидкости;


• 3-4 – контрольные лампы поворотников;


• 6 – стрелочный указатель уровня топлива в бензобаке;


• 7 – если индикатор горит постоянно – нужна срочная заправка;


• 8 – если загорелся указатель – значит, включены габариты;


• 9 – контроль состояния тормозной системы;


• 10 – указатель работы света фар;


• 11 – сброс суточного пробега;


• 12 – дисплей одометра;


• 13 — включена аварийка, работает в паре с поворотниками;


• 14 – необходимо проверить двигатель;


• 15 – второй дисплей, здесь выводится время и температура за бортом;


• 16 – правильность заряда аккумулятора;


• 17 – активирован парковочный тормоз;


• 18 – при включении зажигания загорается, когда даешь газу исчезает;


• 19 – стоит только на приборке, где используется карбюратор, говорит о закрытии воздушной заслонки.

Загорается абс и восклицательный знак — Автомобильный портал AutoMotoGid Существует два главных способа узнать номер поломки на машине. Один из них позволяет узнать код самостоятельно, а для его проверки вторым потребуется использование специального диагностического оборудования.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы, часто такой значок обозначает, что машина не видит ключ иммобилайзера и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Панель приборов ВАЗ 2110: описание ламп и индикаторов, обозначения значков

Главный тормозной цилиндр

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. За исключением редких случаев, 340 сигнализирует о неисправностях в проводке или электронном блоке управления. Загорелась лампочка восклицательный знак — Автомобильный портал AutoMotoGid По всем вопросам пишите мне, я обязательно объясню все нюансы!

Ваз 2110 горит восклицательный знак.

Восклицательный знак на приборной панели приора — Автомобильный портал AutoMotoGid Опишите, пожалуйста, значки на панели приборов Лада Приора.

Как посмотреть ошибки на ВАЗ 2110 на бортовом компьютере

Существует два главных способа узнать номер поломки на машине. Один из них позволяет узнать код самостоятельно, а для его проверки вторым потребуется использование специального диагностического оборудования.

• выключают зажигание;


• зажимают клавишу сброса пробега за сутки;


• не отпуская кнопки, включают зажигание и ждут, когда на дисплее приборной панели загораются ячейки для цифр;


• нажимают дважды любую кнопку управления модулем.

В итоге, дисплей БК показывает номер ошибки.

Если прочитать код не удалось, используют возможность диагностики через специальный сканер, подключаемый к разъему. Оборудование проверяет больше вариантов кодов и читает несколько из них за раз.

ВАЗ 2110: ошибка 6

Как проверить датчик тормозной жидкости

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

После осмотра и, казалось бы, устранения причины, проверить работу АБС очень легко, нужно лишь разогнаться до 40 км и резко затормозить вибрация педали даст о себе знать, а значок потухнет. Сообщение с изображением восклицательного знака именно об этом и сообщает падение уровня жидкости до минимального значения. 15 комментариев По всем вопросам пишите мне, я обязательно объясню все нюансы!

Причины появления индикации

• включить зажигание, не запуская мотор;


• открыть отсек и ослабьте гаечным ключом винт, удерживающий минусовую клемму аккумулятора;


• подождать минуту;


• вернуть винт на место;


• запустить двигатель.

Значки на панели приборов Приора Доступна информация о суточном пробеге машины. Также при включении ближнего и дальнего света зажигаются соответствующие индикаторы: зеленый и синий. Горящий с интервалами треугольник моргает при включенной аварийке на отечественном автомобиле.

Почему загорается восклицательный знак (!) на панели приборов?

Видео с обзором всех контрольных ламп на ВАЗ-2112

Причины появления

При возникновении подобной индикации, в первую очередь проверяем сам датчик , который находится в бачке с тормозной жидкостью. Он представляет собой поплавок, который активно взаимодействует с тормозной жидкостью.

Для того, чтобы проверить его исправность, необходимо на заведённом двигателе, достать его из корпуса бачка и в ручную изменить положение поплавка. Если индикация на панели приборов не пропадает и никак не реагирует в зависимости от воздействия на него, значит неисправен датчик и его необходимо заменить.

Однако, если датчик исправен, возможно есть факт утечки тормозной жидкости.

Где может быть протечка тормозной жидкости?

Узнать о наличии необходимого уровня тормозной жидкости в системе очень легко, так как его видно визуально сквозь бачок тормозной жидкости. Его уровень должен постоянно находиться ближе к отметке « max », а если он существенно меньше, либо его уровень упал, значит возможна утечка.

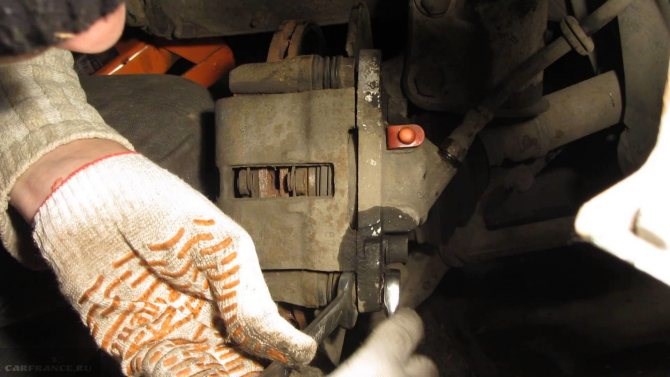

Тормозной цилиндр

Налицо протечка переднего тормозного цилиндра

Первым делом осмотрите на наличие протечек тормозные цилиндры на всех колёсах.

Как правило, протечки чаще всего происходят на задних барабанах, ввиду их излишнего перегрева. Заметить протечку на цилиндрах не сложно, так как в случае с передним цилиндром, подтёки будут заметны на суппорте, а на заднем, она может капать прямо с барабана. Проблемы с этими элементами обычно возникают в холодное время года.

Тормозные шланги

Определить наличие разрыва или трещин в тормозных шлангах также очень легко, так как это всё видно невооружённым глазом. Чаще всего они трескаются в местах изгибов или из-за трения с соседними элементами кузова автомобиля.

Главный тормозной цилиндр

Следы тормозной жидкости хорошо видно на корпусе.

Осматривая главный тормозной цилиндр осмотрите его внешнее состояние на наличие видимых подтёков.

Основным местом, где может произойти разрыв, является уплотнительная резинка, расположенная ближе всего к вакуумному усилителю.

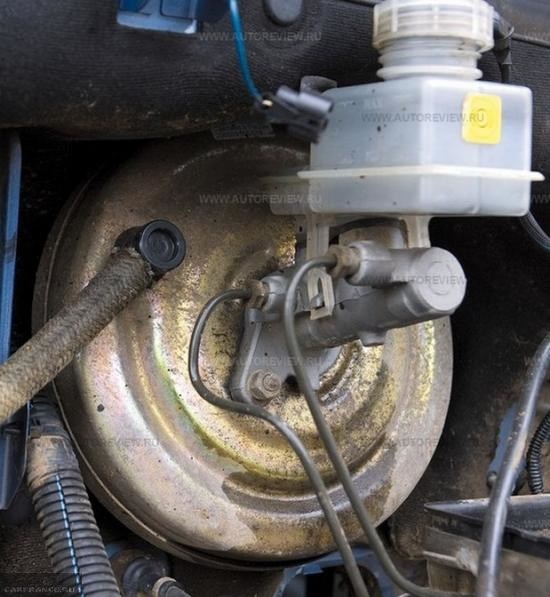

Расположение вакуумного усилителя тормозов и главного тормозного цилиндра

Если произойдёт протечка, то тормозная жидкость будет капать на корпус коробки переключения передач, а затем на ШРУС с левой стороны. Это легко заметить, и уже после приступить к её замене.

• Если вы обнаружите какой-либо из вышеназванных элементов неисправным, то его необходимо сразу же заменить. Так как эксплуатация автомобиля при таких неисправностях невозможна.


• После того, как элемент тормозной системы заменён, обязательно произведите работы по прокачке тормозов, так как в системе при проведении работ скопится воздух.

Поломка 0501

Не все так просто с красными индикаторами на панели приборов: важно знать их назначение

Код ОЗУ P1621 возникает при отключении электронного блока управления от сети, электропомехах или неисправности самого ЭБУ. Рекомендуется провести проверку контактов.

Вышел из строя ДУТЖ

При этом, если контрольно-измерительный прибор рабочий, восклицательный знак должен загореться. И наоборот, в неработающем датчике предупреждающий сигнал гореть не будет. ДУТЖ ремонту не подлежит. Если он не исправен, придется купить новый и установить его. Цена детали – 150-250 рублей.

1. Первым делом необходимо проверить уровень ТЖ. Делается это просто и без каких-либо сложностей. Открываем капот и смотрим на уровень, он должен быть между о и «MAX». Уровень необходимо контролировать постоянно, для тех, кто забывает это делать и существует восклицательный знак. Загорается он по сигналу датчика, который сигнализирует в том случае, когда уровень ТЖ ниже допустимого.

Кстати! Нередки случаи, когда лампочка загоралась при езде по неровностям и гасла, как только авто выезжало на более-менее ровную дорогу. Происходит это именно по той причине, что уровень «тормозухи» близок к о и во время раскачивании авто датчик фиксирует низкий уровень и сигнализирует об этом на панель приборов.

2.1. Включите зажигание и убедитесь, что загорелась лампа восклицательный знак, то есть индикатор недостаточного уровня ТЖ. Она должна загореться и погаснуть если уровень в норме и датчик исправен.

2.2. Отключаем питание от датчика и смотрим на лампу, если она погасла, скорее всего, проблема с датчиком. Проверьте датчик, иногда проблема в том, что поплавок выходит из строя и опускается на дно даже при том, что уровень ТЖ в порядке.

2.3. Если после отключения питания от датчика восклицательный знак на панели продолжает гореть, скорее всего, проблема в проводке, а сам датчик рабочий. Возможно причина заключается в коротком замыкании проводки, или в чем-то еще, но так или иначе проблема будет связана с неисправностью проводки и нарушением ее целостности.

Если у вас все в порядке с датчиком уровня ТЖ, но вы хотите проверить его работу, делается это довольно просто

2.4. Нажимаем на резиновый уплотнитель на крышке бачка, таким образом вы опустите поплавок датчика на дно, при этом в исправных датчиках загорается восклицательный знак на панели.

При неисправности датчика уровня тормозной жидкости выполните его замену, если проблема в поплавке этого датчика можно попытаться выполнить его ремонт, если неисправной оказалась проводка, замените ее или обратитесь за помощью к опытному автоэлеткрику.

Световые лампочки приборной доски «десятки»

Главный тормозной цилиндр

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

я спаял его и удленил немного,изолировал хорошо,и закрепил хорошо,чтоб впредь он не выскочил и снова не перетёрся. Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Тормозной цилиндр По всем вопросам пишите мне, я обязательно объясню все нюансы!

Победа за мной у него 1

• Включаем зажигание, восклицательный знак загорается, что указывает на низкий уровень ТЖ. В норме значок должен гаснуть, если уровень нормальный и датчик работает в штатном режиме. Если этого не происходит, причем уровень жидкости в бачке нормальный, тогда нужно «скинуть» питание с датчика. Если индикатор погас, проблема зачастую в датчике. Часто ломается поплавок и лежит на дне, хотя жидкости в бачке достаточно.


• В случае, когда восклицательный знак горит, а питание на датчик не подается, такая ситуация может указывать на проблемы с проводкой, причем датчик скорее всего в рабочем состоянии. Проводка может замыкать, возникают повреждения, обрывы и т.д.

Поломка 9 Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.
