Форд Мондео 3 Горит Подушка Безопасности По цепям питания

Принцип работы системы

Подушки срабатывают только в аварийной ситуации. Основная их роль — это смягчить удар водителя и пассажиров о панель приборов, руль или двери. Срабатывают они в момент столкновения, распрямляясь за доли секунды. Для их активации хватает даже несильного, но точного удара в определенную часть автомобиля.

В некоторых машинах от направленности удара зависит тип раскрываемой подушки.

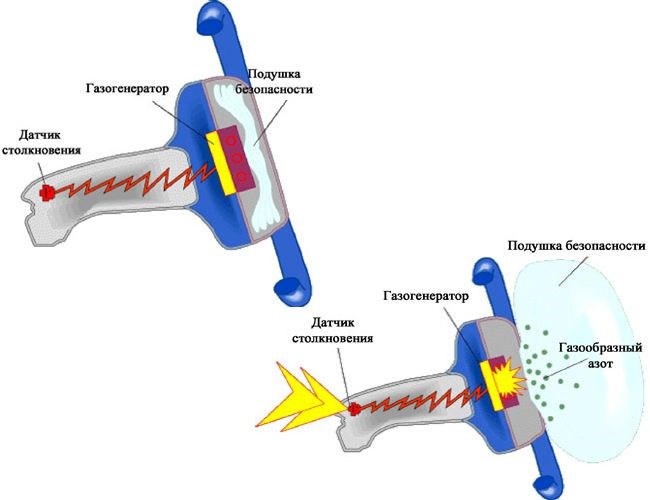

Система безопасности помимо подушек состоит из целого набора устройств. Датчик удара передает информацию о столкновении на блок управления электронной системы. Пиропатрон, получив сигнал, надувает аirbag для защиты водителя от удара.

При адекватной работе SRS лампочка загорается в момент включения зажигания. После тестирование системы она гаснет. Обнаружив ошибку, программа сохраняет ее в памяти. Спустя определенное время повторяется тест. Если ошибка устранена, информация о ней стирается из памяти.

Постоянно горящая лампа — верный признак появления неполадок в работе SRS.

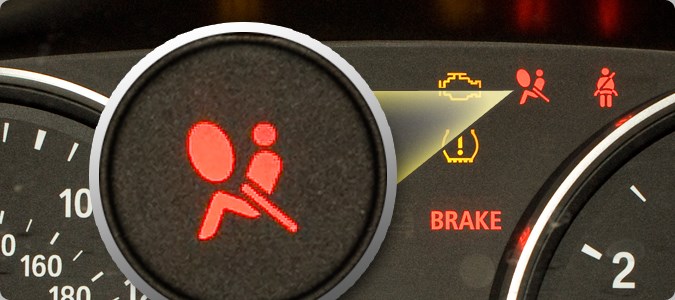

Горит подушка безопасности — значок на панели, ошибки и решение проблемы

Виды обозначений индикатора подушек безопасности и его поведение

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если тестирование показало наличие незначительной проблемы, допустимо устранить ее самостоятельно, зачистить контакты или заменить поврежденный провод. Кроме этого, во время продажи автомобиля у покупателя могут возникнуть лишние вопросы относительно исправности соответствующих систем. Горит лампочка Airbag, причины, способы устранения неисправностей По всем вопросам пишите мне, я обязательно объясню все нюансы!

Почему горит подушка безопасности на приборной панели? Поиск неисправности, основные причины

• случившаяся авария привела к срабатыванию защитной системы, после чего последняя не была восстановлена;


• ослаблены или окислены контакты электропроводки;


• поврежден провод;


• сбой в работе блока управления;


• переполнена память программного блока;


• вышел из строя индикатор;


• нарушения связи в локальной сети автомобиля.

Что делать если горит лампочка подушки безопасности? Светящиеся на панели приборов значки о неисправностях отдельных систем автомобиля отвлекают водителя. Кроме этого, во время продажи автомобиля у покупателя могут возникнуть лишние вопросы относительно исправности соответствующих систем.

Причины неполадок в работе подушек безопасности

В остальных случаях, мерцание датчика Airbag будет говорить о возможных неисправностях в работе системы безопасности. Вот основные причины:

• Подушки безопасности повреждены.


• Двери автомобиля неплотно закрыты.


• Нарушено соединение разъемов в блоке системы безопасности.


• Наблюдаются обрывы или повреждения проводов и контактов, обеспечивающих работу системы безопасности.


• Лампа может гореть, если наблюдается некорректная работа предохранителя.


• Сигнализация была установлена не по техническим рекомендациям, либо выявлена ошибка в её работе.


• Установка или замена руля была проведена некорректно.


• Модуль управления системы безопасности был поврежден.


• Если проводилась замена кресел на новые, то могла быть нарушена целостность клемм и соединяющих проводов.


• Ненадлежащий и некорректный ремонт.


• Подушки превысили свой срок эксплуатации.


• Некачественно сделанный тюнинг автомобиля.


• На контактах датчика и ремня могла попасть жидкость.


• Напряжение в сети недостаточно.


• При замене батареи аккумулятора была произведена ошибка, либо нарушена сама последовательность действий при замене.


• При осуществлении уборки салона были повреждены клеммы.

Почему горит лампочка подушки безопасности: как убрать ошибку и устранить неисправность

Горит лампочка подушки безопасности: причины, способы устранения Подушки безопасности включают в себя три составляющих :

Устранение неисправностей системы SRS

После аварии

В момент аварии происходит срабатывание отдельных элементов системы подушек безопасности (SRS). Даже если этого не произошло, может быть нарушена связь с каким-нибудь датчиком или несколькими сразу , а их немало. Например, в автомобиле Пежо 307 датчики и узлы располагаются в разных частях салона.

На рисунке показано расположение следующих узлов SRS:

• блок управления SRS (1). Чаще всего располагается в центральной консоли. Его определить непросто, во многих случаях он не подписан, точнее, имеет цифровую подпись. Для того, чтобы определить, что это точно блок SRS необходимо «пробить» его номер, нанесенный на блоке, по поисковику;

• датчики ударов (2). Их может быть несколько, в данном авто четыре. Если вышел из строя один из них, система работать будет, но ошибка будет выскакивать;

• пиропатроны преднатяжителей безопасности (3,4). Предназначены для заклинивания ремней во время аварии;

• передние, боковые, задние ПБ;

• выключатель системы SRS (5). Обычно он имеет такой вид:

Во время лобовой аварии обязательно срабатывают подушки безопасности водителя (их может быть две) и пиропатроны преднатяжителей ремней безопасности.

Срабатывание ПБ пассажира происходит, если он присутствует в салоне. За это «слежение» отвечает датчик занятости сидений, который расположен под сиденьем пассажира.

Если сработали ПБ и преднатяжители, для того, чтобы система SRS вновь стала работоспособной, необходимо заменить пиропатроны преднатяжителей и соответствующие подушки.

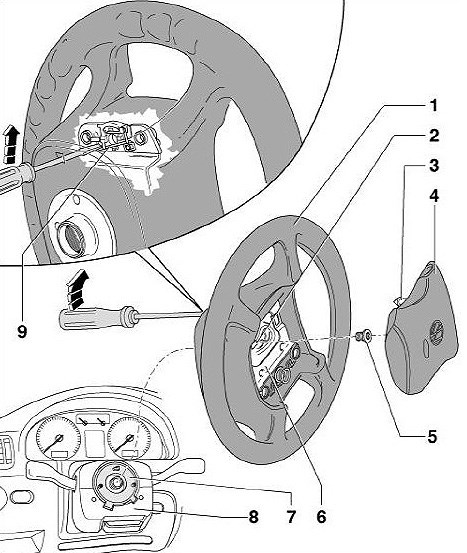

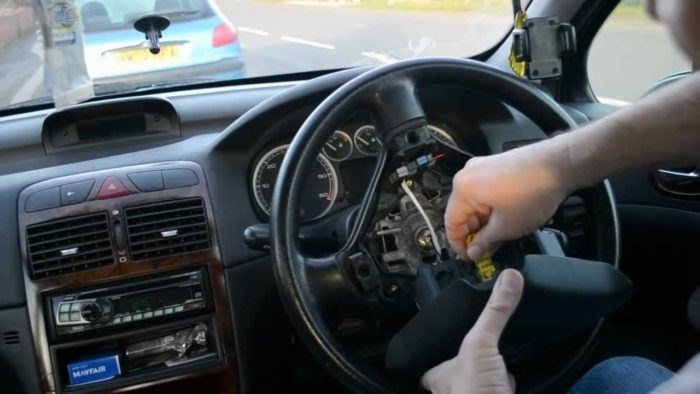

Наиболее сложно менять подушку, расположенную в руле.

Стоимость одной подушки не менее 4.000 рублей, поэтому многие автолюбители ставят эмулятор подушки безопасности. Это обычный резистор номиналом 2,2 Ома. Его устанавливают параллельно разъему, идущего к ПБ или пиропатрону преднатяжителя.

Если вы купили автомобиль с уже неисправной системой SRS, и не знаете, какая из подушек сработала, необходимо сперва сделать компьютерную диагностику, которая должна показать неисправные подушки безопасности и сработавшие преднатяжители ремней.

Для полного удаления сведений об аварии (такое часто применяют при продаже автомобиля, хотя в странах Евросоюза это является противоправным действием) необходимо стереть в блоке управления SRS сведения о столкновениях (CRASH, по-русски, крэш, краш).

Это делают многие чиповщики, есть специальное программное и техническое обеспечение. Обычно для этого необходимо перезаписать память микросхемы, находящейся в блоке SRS (обозначена красной стрелкой).

По цепям питания

• авария, приведшая к срабатыванию ПБ и преднатяжителей ремней безопасности (достаточно одной из них);

• нарушение целостности электропроводки, идущей к датчикам и исполнительным механизмам системы SRS;

• программные сбои блока SRS, переполнение его памяти;

• нарушение по цепям питания блока SRS;

• неисправность индикаторной панели;

• нарушение связи с SRS блоком по CAN-шине (локальной сети автомобиля), приводящее к тому, что состояние блока ПБ неизвестно.

Нарушение связи с SRS блоком по CAN-шине

При проведении работ с этой системой обязательно отключайте систему Airbag с помощью переключателя ON/OFF.

Почему горит лампочка подушки безопасности?

Учитывая большое количество элементов, взаимосвязано работающих с подушками безопасности, индикатор на приборной панели может загореться при неисправности любого из них. Не стоит забывать и о необходимости передачи сигнала от одного устройства к другому, и если взаимосвязь между ними нарушена, лампочка подушек подушки безопасности так же об этом просигнализирует.

Ниже мы рассмотрим наиболее распространенные варианты, почему горит лампочка подушки безопасности.

Проблемы с проводкой и разъемами

Одной из наиболее распространенных причин, почему горит лампочка подушки безопасности, является обрыв в цепи. Диагностический сканер позволяет считать код ошибки из автомобиля, а после определить конкретное место, где произошел обрыв цепи. Чаще всего подобная проблема возникает после того, как:

Снималась передняя панель автомобиля, после чего могли быть не до конца защелкнуты разъемы или повреждена проводка от датчиков к натяжителям ремня безопасности;

• Из автомобиля доставались сидения, в результате чего могла повредиться проводка, которая следует от них к электронному блоку управления или под ними;


• Происходило снятие руля автомобиля, а вместе с тем отключение разъема подушки безопасности, в результате чего он мог быть поврежден или не до конца подключен при сборке;


• Произошло замыкание проводки в любой другой части автомобиля.

Без диагностического сканера определить проблему с проводкой, из-за которой горит индикатор подушки безопасности, практически невозможно. Если отсутствует любой из сигналов, лампочка загорится и не погаснет до того момента, пока информация не будет передаваться между элементами системы без ошибок.

Неисправности датчиков

Еще одной частой проблемой, из-за которой загорается лампа подушки безопасности, является неисправность датчиков. Система срабатывания подушки безопасности зависит от двух типов датчиков:

Такую ошибку как отсутствие сигнала от датчиков, так же можно определить при помощи диагностического сканера.

Другие проблемы

Существует масса проблем, как механических, так и электрических, из-за которых может гореть индикатор подушки безопасности. Помимо перечисленных выше, из встречающихся часто неисправностей можно отметить:

• Низкое напряжение аккумулятора. Чтобы устранить проблему, следует проверить напряжение на аккумуляторе, а если оно низкое, зарядить батарею или заменить ее;


• «Забитую» память управляющего электронного блока. Если подушка безопасности уже срабатывала, а после установки новой память блока управления не была обнулена, это станет причиной, по которой горит индикатор подушки безопасности;


• Неисправность самой подушки безопасности – нарушение ее герметичности;


• Неисправность пиропатрона, возможно, из-за превышения лимита его эксплуатации, который чаще всего составляет 10 лет;


• Повреждение блока управления, как механическое, так и программное. Чаще всего проблема с программным обеспечением возникает при обновлении прошивки ЭБУ или проведении чип-тюнинга.

Как работает система безопасности в автомобиле?

Как осуществляется диагностика подушек безопасности?

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Но неполадки будут устранены гораздо быстрее, если предварительно вы сами исключите основные возможные причины. Если самостоятельно обнаружить неисправность не удалось, необходимо воспользоваться диагностическим сканером, который покажет причину возникновения проблемы. «Тойота-Камри» По всем вопросам пишите мне, я обязательно объясню все нюансы!

Другие проблемы

Рекомендуем При дорожно-транспортном происшествии обычно срабатывают определенные узлы системы ПБ. Если этого не происходит, вероятнее всего прерван контакт с одним или несколькими электронными устройствами. Так, в «Пежо 307», к примеру, основные системы расположены в совершенно разных местах:

Устранение ошибки системы безопасности

1. В первую очередь нужно провести полную проверку Аэрбег во время проведения запуска двигателя;


2. Дальше проводится диагностирование системы Airbag на наличие ошибок. В случае выявления ошибок при проверке системы Airbag выясните ее код. Производится проверка системы безопасности на наличие ошибок с помощью специального прибора для диагностирования;


3. Проведите ремонтные работы или замену. Данные действия проводятся только при выключенном источнике питания, а именно аккумуляторной батареи;


4. Обновите память модуля системы Airbag.

У большинства автолюбителей возникает вопрос о том, насколько серьезна та или иная опасность, уведомление о которой посылает горящая лампа-индикатор.

Блока SRS

• Нарушение целостности подушек;


• Отсутствие сигнала, который поступает от датчиков, ремней, подушек и тому подобное;


• Нарушение контактов дверцы автомобиля;


• Повреждение датчиков удара;


• Нарушение контактов или повреждение проводков, которые объединяют всю систему безопасности;


• Плохое соединение разъемов;


• Нарушение функционирования предохранителей или клемм;


• Повреждение самого управляющего модуля;


• Неправильное установление сигнализации;


• Неправильное установление или замена руля;


• Неправильное установление руля, которое привело к повреждению ограничителей;


• При замене кресел, были затронуты расположенные там проводки и клеммы;


• Во время восстановления элементов системы безопасности, было нарушено восстановления подушек после активирования системы Аэрбег;


• Некачественный ремонт;


• Большое сопротивление водительской подушки;


• Вышел срок службы подушек;


• Проведение непрофессионального тюнинга;


• Попадание воды на замок или контакты ремня с датчиком;


• Во время чистки или уборки были затронуты клеммы;


• Низкий уровень напряжения сети;


• Нарушение последовательности проведения замены аккумуляторной батареи.

Причины неполадок в работе подушек безопасности Стоимость одной подушки не менее 4.000 рублей, поэтому многие автолюбители ставят эмулятор подушки безопасности. Это обычный резистор номиналом 2,2 Ома. Его устанавливают параллельно разъему, идущего к ПБ или пиропатрону преднатяжителя.
