6 причин почему не работают габариты на ВАЗ 2109

— Неисправен датчик света заднего хода

— Перегорел предохранитель

Читайте также: Удаление ржавчины — подробная инструкция как и чем можно просто и быстро удалить с поверхности металла ржавчину

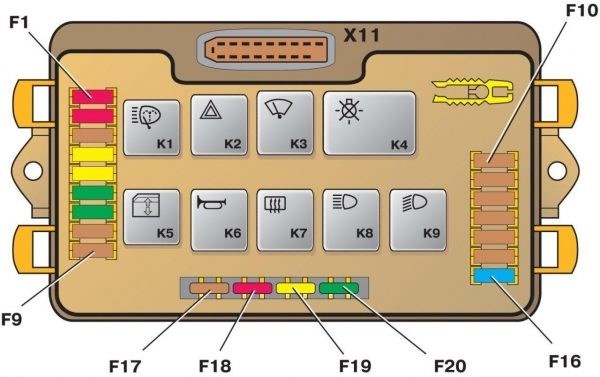

предохранитель F5 монтажного блока 17.3722 отвечающий за свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

— Нет «массы» к задним фонарям

Масса на задних фонарях это черные провода из колодок. Проверьте надежность их соединения с кузовом автомобиля рядом с задними фонарями.

крепление «массы» задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

Перегореть может как одна, так и сразу две лампочки. Причем на вид они могут быть вполне исправны. Проверить можно, вставив в патрон заведомо исправную лампочку, например со «стопов» из этого же фонаря.

— Окислились контакты в патроне ламп света заднего хода

Необходимо несколько раз повернуть лампочку в патроне, чтобы восстановить контакт. Для усиления эффекта можно зачистить контакты наждачной бумагой.

— Окислились контакты в штекерных колодках проводов задних фонарей. Снимаем колодки и зачищаем контакт зеленого провода (вывод 4) отвечающего за подведение питания к лампам заднего света и соответствующий ему контакт на дорожке платы.

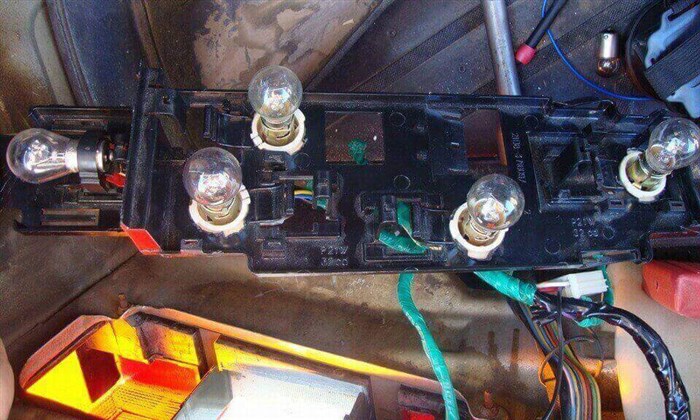

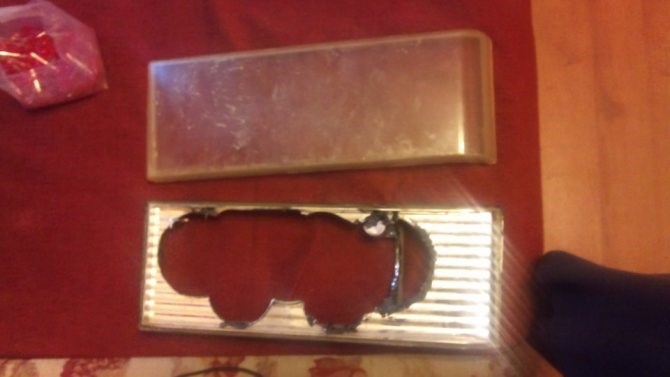

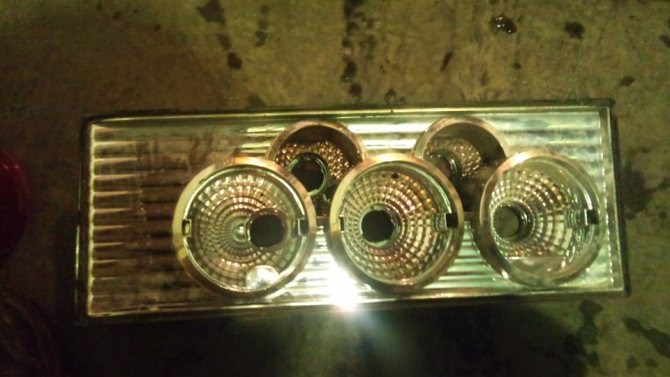

— Неисправны платы задних фонарей

Их дорожки могут осыпаться или проржаветь. Подаем напряжение отрезком провода с вывода 4 зеленого провода в колодке, на нижний контакт лампочки вставленной в патрон. Загорелась – осматриваем дорожку в плате. Можно припаять на нее проводок и восстановить дорожку.

— Не подается электрический ток от монтажного блока до задних фонарей

Не работает задний правый габарит ваз 2109 | Хитрости Жизни

1. Снимите фишку выключателя фонарей.


2. Включите зажигание.


3. Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.

Не работает задние фонари ваз 2109 Производитель предусмотрел специальный регулятор. Крутилка расположена на приборке слева.

Предохранитель подсветки приборов гранта

KASiK

Мудрец

26 Август 2008 8,763 5,100 113 47 Санкт-Петербург, Красное Село Езжу на . Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото

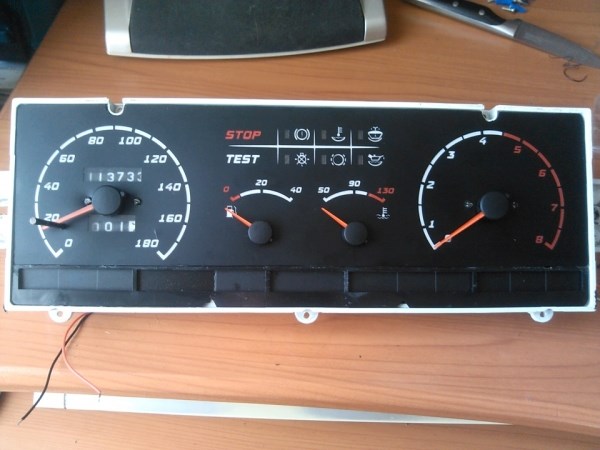

Ответ: не горят габариты и подсветка приборной панели

Предохранитель на панель приборов кажется находится в салоне. Лючок слева от руля снизу. С обратной стороны они расшифрованы.

Эта расшифровка есть и у меня на сайте, причем более расширенная и переведенная на русский язык (ссылку ранее давал). Только там конкретно нет указания, какой предохранитель отвечает за габариты и подсветку приборной панели. Есть «приборная панель», но насколько я помню, это не подсветка, а основное питание приборки.

Осваивающийся

Ответ: не горят габариты и подсветка приборной панели

Вроде нашёл, единственный сгоревший оказался предохранитель, обозначенный на схеме как TAIL. пытался вместо него поставить другой из менее важных (обогрев, противотуманки) , сжёг ещё три пока не понял, что там явно где то коротит и они сгорают сразу, при попытке включения габаритов. я пока ещё чайник конечно.

Сгоревший предохранитель

80% случаев отключения подсветки связано с перегоревшим предохранителем. Располагается он в предохранительном блоке, установленном под рулевой колонкой автомобиля. Обычно горит предохранитель, обозначенный в документации как F10.

Именно он отвечает за подсветку приборной панели, работу габаритных огней и освещение номерных знаков. На ранних моделях ВАЗ 2114 предохранитель F10 был коричневого или красного цвета.

На более поздних машинах начали ставить зелёные. Понять, что предохранитель сгорел, не составит труда. Достаточно просто его осмотреть. Корпус перегоревшего предохранителя может быть слегка почерневшим или оплавленным, а проводник внутри корпуса будет разорван. Неисправный предохранитель заменяется новым. Как правило, это решает проблему.

Ну или так корячиться, если у вас «щупальца» мизерные (мои клешни не пролезли). Стоит проверить контакры на лампочках, возможно из-за грязи и нагрева закисли или даже прикипели. Может где-то замывание. Надо смотреть все последовательно, начиная от лампочек и идя к выключателю.

Почему на ВАЗ 2114 не горит подсветка панели приборов пытался вместо него поставить другой из менее важных обогрев, противотуманки , сжёг ещё три пока не понял, что там явно где то коротит и они сгорают сразу, при попытке включения габаритов. Спрашивайте, я на связи!
