Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

Случаи, когда приборная панель на ВАЗ-2110 не работает, нередки для обладателей автомобилей отечественного производства. Любая машина обладает кое-какими недочетами, поэтому автовладельцам просто не остается ничего другого, кроме как устранять постоянно возникающие неисправности. А о том, что же делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете дальше.

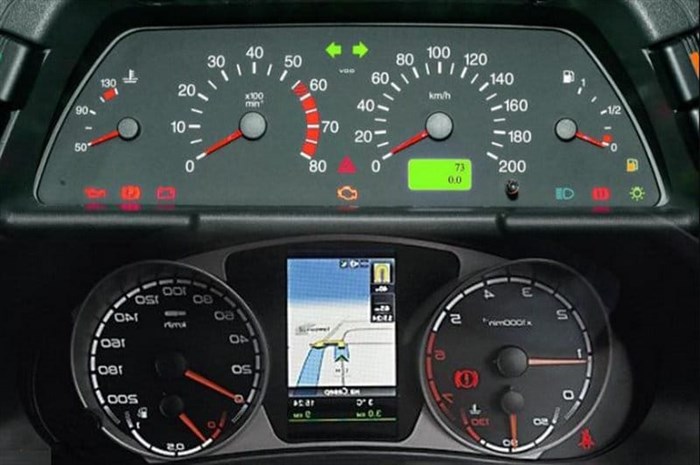

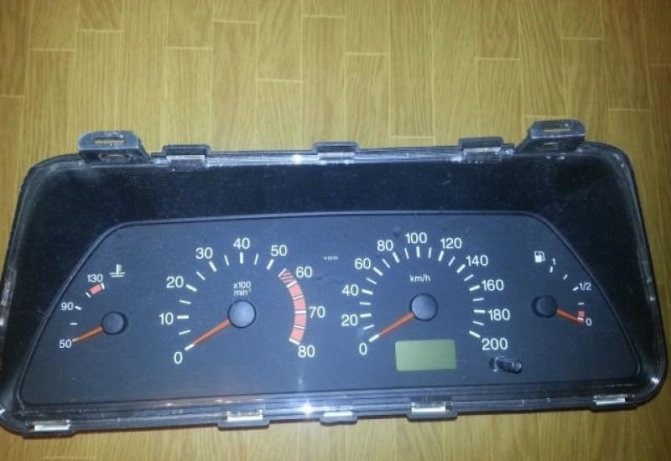

Итак, что же можно увидеть на панели приборов в этом автомобиле? Комбинация состоит из нескольких компонентов:

• показатель температуры антифриза по Цельсию;


• тахометр — количество оборотов силового агрегата;


• индикаторы правого и левого поворотов;


• спидометр — скорость автомобиля;


• резерв топлива — объем топлива в баке;


• изображение бензоколонки — сигнал о необходимости заправки;


• контрольный индикатор запуска габаритов;


• индикатор уровня тормозной жидкости;


• запуск дальнего света фар;


• ручка для регулировки часов;


• дисплей с показателем общего и дневного пробега;


• контрольный индикатор аварийной сигнализации;


• экран с часами;


• уровень заряда аккумулятора;


• check engine — свидетельствует о неисправности двигателя;

• индикатор, показывающий включение ручника;


• уровень давления масла;


• лампочка воздушной заслонки — есть исключительно на карбюраторных двигателях.

Не работает панель приборов ваз 2110: причины, почему она перестала работать, распиновка приборки и видео о снятии приборного устройства старого и нового образца

1. Реле электромагнитное, малогабаритное (12В). Например, Tianbo HJR 1-2C.


2. Транзистор КТ 503. Можно заменить практически любым npn структуры.


3. Конденсатор 100мкф, электролитический (16В).


4. Резисторы на 1ком, 6.8кома, 22кома.

Поиск неисправностей и ремонт панели приборов ВАЗ 2110 | ВАЗ 2111 Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

Характеристика видов панелей

Щиток, находящийся перед водителем, содержащий набор контрольных ламп, называется панелью.

Он имеет и другое название – торпедо и состоит из следующих составляющих:

1. Узла, которые фиксирует величину скорости движения автомобиля– спидометра.


2. Прибора, которые ведет учет числа оборотов – тахометра.


3. Двух индикаторов: температуры охлаждающей жидкости и уровня топлива.


4. Разного цвета индикаторных ламп.


5. Шести отдельных ламп отвечающих за подсветку.


6. Ряда резервных гнезд, куда могут включаться лампы.


7. Одну колодку красного цвета. На электрической схеме она имеет X


8. Другую колодку белого цвета, имеющая обозначение X

Европанель для ваз 2110 Панель для ваз 2110 старого образца

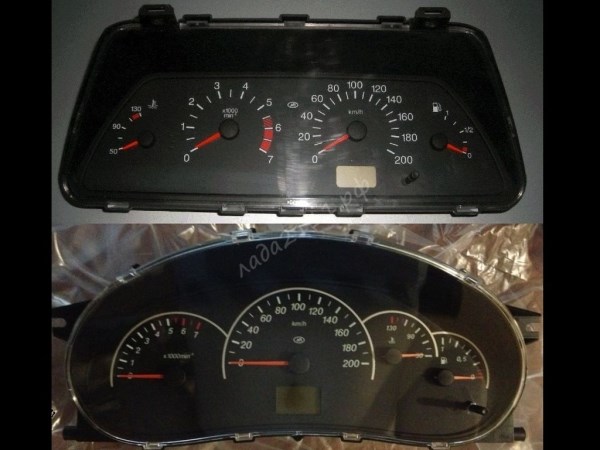

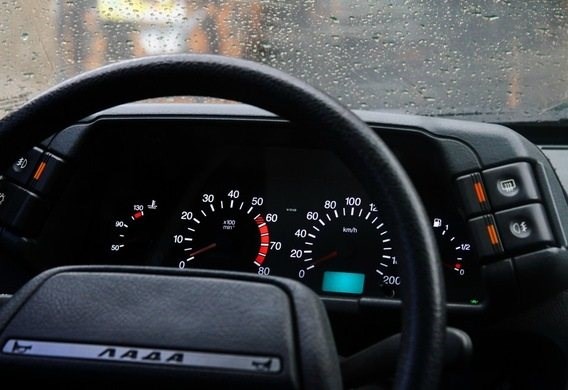

На ВАЗ 2110 существует 2 вида приборных панелей: старого образца и европанель.

• старые щитки имеют симметричное расположение приборов;


• в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Не работает панель приборов ваз 2110: причины, почему она перестала работать, распиновка приборки и видео о снятии приборного устройства старого и нового образца

1. Сигнал на спидометр поступает от датчика. Возможной причиной его отсутствия бывает загрязнение прибора. Тогда он снимается, промывается и просушивается.


2. Отсутствие хорошего контакта. Просматривается проводка на всем протяжении.


3. Когда отказывает сам датчик, ведется его замена.

Причины почему не работает панель приборов ваз 2110 Форма заказа автомобиля Мы гарантируем вам конфиденциальность. Никакого спама и СМС. Всего один звонок от нашего специалиста, который расскажет вам все подробности и поможет вам принять верное решение. Ваше имя: Контактный телефон:

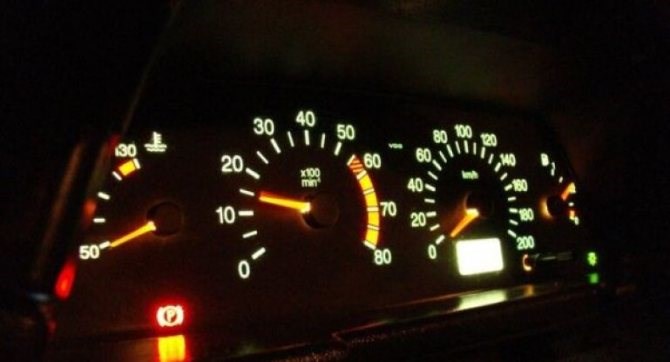

ВАЗ 2110 не работает панель приборов

ВАЗ 2110 не работает панель приборов 17 апреля 2016 в 18:27

Если на ВАЗ 2110 не работает панель приборов, важно знать, какого образца деталь установлена на автомобиль. На эту модель ставили щитки двух видов: старого образца с симметрично расположенными приборами и нового типа, на которых указатели количества топлива и уровня охлаждающей жидкости находятся с правой стороны панели. Почему на ВАЗ 2110 не работает приборная панель?

Почему на ВАЗ 2110 не работает приборная панель?

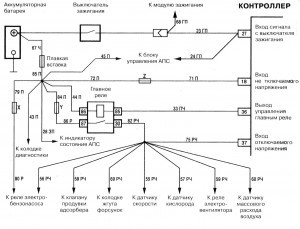

Важно отыскать место, где произошло замыкание электроцепи и устранить его

Важно, чтобы все дорожки были целыми, так как именно по ним проводится электрический ток
