Не Горят Приборы Ваз 2110 и Габариты – Проблемы с предохранителем
Почему не горят габариты и подсветка приборов на ВАЗ-2110
В данном случае комбинация приборов на ВАЗ 2110 включает в себя:
- Тахометр;
- пидометр;
- Указатель уровня топлива;
- Указатель температуры охлаждающей жидкости;
- Контрольные лампы в количестве 12 штук;
- 6 лампочек подвески щитка приборов;
- Резервное гнездо, предназначенное для контрольной лампы;
- Пара колодок для подключения проводов.

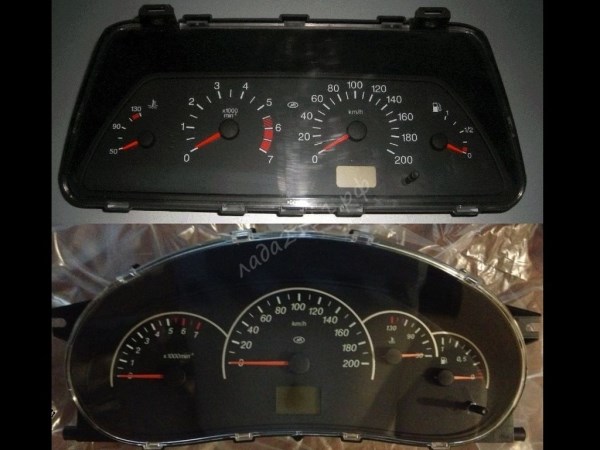

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.
- В старых щитках приборы располагаются симметрично.
- Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.
Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов н а ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.
Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

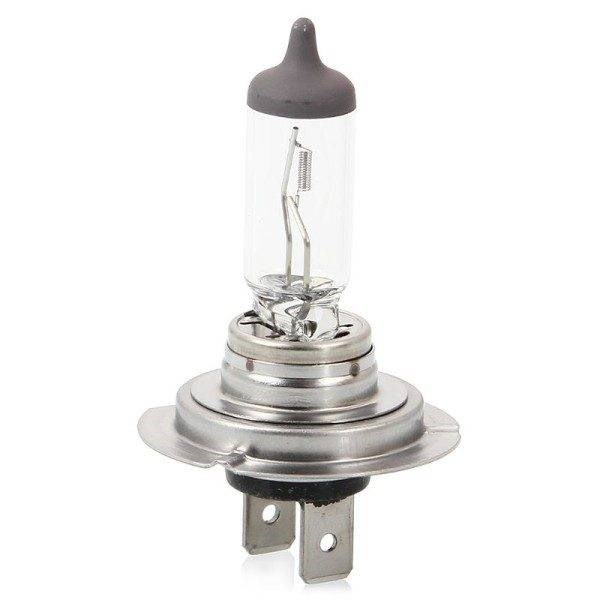

| Светодиодные | Ксеноновые | Галогенные | |
| Яркость | До 2000 Лм | До 3300 | До 1550 |
| Долговечность | 50 000 часов | 3000 часов | 1500 часов |
| Цветовая температура | 4300-8500 К | 4300-8500 К | 3300 К |
| Цена ламп | От 10 у.е. | От 30-40 у.е. | От 20-30 у.е. |
Не горит подсветка панели приборов ВАЗ-2110 и не работают габариты

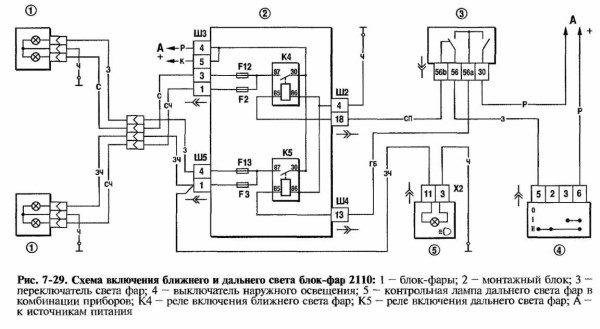

- Так как зачастую причиной неисправности ближнего света является реле ближнего света на ВАЗ 2110, начинать проверку можно с него. При помощи прибора нужно определить –подается ли на него напряжение и есть ли оно на выходе. Если на выходе напряжения нет, значит нужно заменить реле.
- Если на реле не подается напряжение, и его нет на клеммах предохранителей, то следует проверить проводку ВАЗ от выключателя до предохранителей, а также сам выключатель.
- Если на выходе из реле имеется напряжение, нужно проверить подается ли оно на разъем лампы. Зачастую причиной неисправности являются подгоревшие или окислившиеся контакты. Если пропал сразу ближний и дальний свет, то возможно отошел провод массы в блок-фаре.
Не работает панель приборов ВАЗ 2110 Передние габариты называются головными лампами, они находятся в блок-фаре впереди автомобиля по обеим его сторонам. Они – крайние по бокам в системе освещения, а своим названием обязаны тому, что показывают встречным транспортным средствам габариты машины по ширине.
Устройство
Вся комбинация приборов на панели крепится двумя болтами, состоит частично — из механических, частично — из электронных компонентов. Электронная составляющая обычной панели – это спидометр и тахометр, но на некоторых машинах из модельного ряда ВАЗ 2110 уже стоит электронная панель.
Также обязательно присутствуют указатели: температуры охлаждающей жидкости, наличия, уровня топлива, а также контрольных лампочек, которых на ВАЗ 2110 установлено 12 штук.
Все соединения приборов хранит в себе печатная электронная плата, которую закрепили сзади на корпусе.
Разобраться с распиновкой панели приборов у ВАЗ 2110 поможет данный материл:

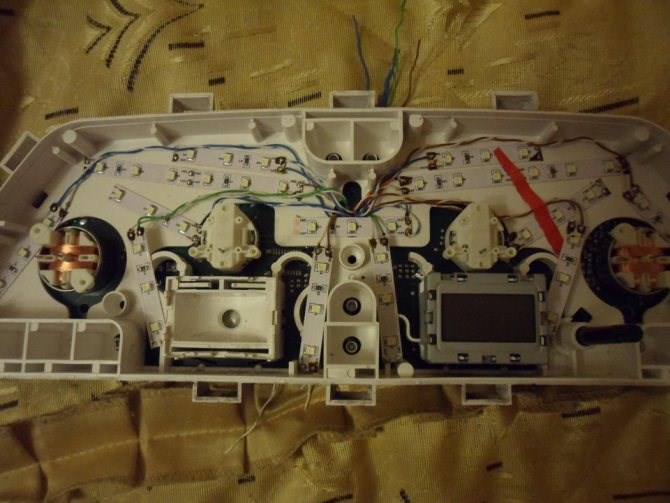

Панель приборов ВАЗ 2110 в разобранном виде
Не работает панель приборов ваз 2110: причины, почему она перестала работать, распиновка приборки и видео о снятии приборного устройства старого и нового образца
- Демонтируются щитки, расположенные у ног, сидящих впереди людей.
- Из-под ручного тормоза убирается криволинейная заглушка;
- Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.
- С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.
- Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.
- С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.
- Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;
- Демонтируется монтажный блок и вынимается пластиковый кожух.
Что делать, если на ВАЗ-2110 не работает подсветка печки Нередко отечественные водители сталкиваются с ситуацией, когда не работает панель приборов ВАЗ 2110. Причины явления могут скрываться не только в низкокачественной сборке, но и в применении не соответствующих стандартам комплектующих. Исправлять подобные ошибки приходится автовладельцам своими руками в гаражных условиях или после оплаты услуги на станциях техобслуживания.
Возможные причины
Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.
Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:
Реле поворотов ваз 2101
- предохранитель;
- печатная плата щитка приборов;
- контакты;
- проводка;
- выход из строя лампочек из-за короткого замыкания.
Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.
Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.
Не работает подсветка приборов на ваз 2110
- перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
- плохой контакт в местах разъемов;
- перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
- плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
- повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
- неисправность концевика стоп-сигналов, так называемой лягушки;
- обрыв проводки, окисление контактов.
Пропали габариты на ваз 2110, причина, как отремонтировать Если вы установили на панели автомобиля ВАЗ подсветку на многоцветных светодиодах, вам необходимо установить переключатель цветов, чтобы иметь возможность выбора цвета подсветки приборной панели. Переключатель рекомендуется установить в правом нижнем углу приборной панели. Когда вся работа уже сделана, можно приступить к окончательной сборки готовой панели.
Виновник – прикуриватель
В некоторых автомобилях причина потери работоспособности скрывается за поломкой салонного прикуривателя. В «десятках» и других моделях ВАЗ и иномарок данное гнездо используется для подключения всевозможных элеткроприборов, например, для телефонов, планшетов, ноутбуков. В процессе происходит перетекание больших значений токов, что приводит к перегоранию предохранителя F6.
Если же плавкая вставка окажется работоспособной, то рекомендуем демонтировать разъем прикуривателя, проверив контакты за ним. Также проводим мониторинг проводов за панелью с помощью мультиметра. Там значения должны быть близкими к 12 В, а белый провод, подходящий к массе, на колодке X1 обязан быть хорошо закреплен.
При тестировании демонтированной панели рекомендуем контролировать мультиметром каждый прибор в отдельности после проверки общего подвода тока. В некоторых случаях потребуется полная замена отдельных приборов или панели в целом.
Не горит подсветка панели приборов на Лада Калина — почему и что делать
ВАЗ 2110 не работает панель приборов
Алгоритм поиска неисправности

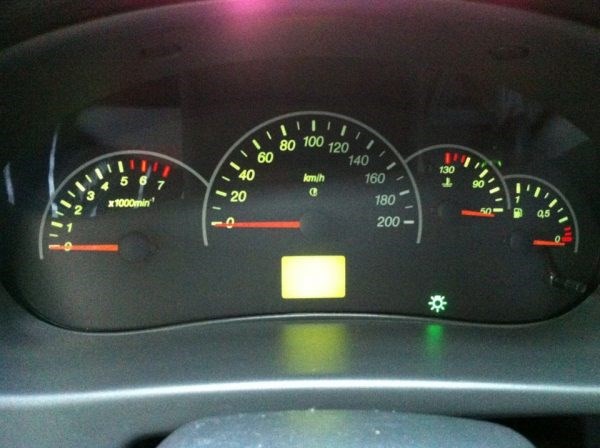

- основное пространство отведено под стрелочный индикатор, замеряющий текущее значение скорости;
- слева от спидометра установлена шкала тахометра, помогающего контролировать обороты двигателя;
- есть два более мелких стрелочных индикатора, отвечающих за вывод информации о температурном режиме мотора и наполненности топливного бака;
- встроены шесть ламп, указывающих состояние подсветки и пара для поворотников;
- всевозможные лампы, отвечающие за включенную аварийку, заряд АКБ, давление масла, поднятый ручник, Check Engine и несколько резервных ячеек.
Возможные причины Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.
Нижняя часть
Рассмотрим индикаторы внизу панели управления. Если они не горят, значит – машина работает нормально, а когда загорается любая из них – это указывает на неисправности в тех или иных узлах.Чаще всего это сигнал того, что необходим ремонт, и чем быстрее – тем лучше.
Какие существуют варианты устранения неполадок:
- При отсутствии подсветки нужно проверить предохранитель и поменять, если он перегорел. Все вышедшие из строя лампочки подлежат замене.
- При неработоспособности датчиков следует проверить целостность проводки мультиметром или другим тестером для прозвона проводки. Поврежденные участки проводов также надо менять.
- Если в салоне автомобиля влажно, то со временем это может привести к окислению контактов щитка. При такой неисправности контакты необходимо зачистить или заменить.
- Если проблема заключается именно в неработоспособности комбинации приборов, то ремонт лучше доверить специалистам. Не исключено, что в процессе придется перепаивать некоторые элементы, поэтому если у вас нет опыта в проведении подобных мероприятий, то обратитесь к электрику (видео снял Алексей Липатов).
Инструкция по демонтажу приборки
Итак, как осуществить снятие и разборку приборку для ее последующего ремонта или замены:
Re: погас один габарит
- Тахометр;
- пидометр;
- Указатель уровня топлива;
- Указатель температуры охлаждающей жидкости;
- Контрольные лампы в количестве 12 штук;
- 6 лампочек подвески щитка приборов;
- Резервное гнездо, предназначенное для контрольной лампы;
- Пара колодок для подключения проводов.
Снятие и разборка Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:
Устройство
В данном случае комбинация приборов на ВАЗ 2110 включает в себя:
- Тахометр;
- пидометр;
- Указатель уровня топлива;
- Указатель температуры охлаждающей жидкости;
- Контрольные лампы в количестве 12 штук;
- 6 лампочек подвески щитка приборов;
- Резервное гнездо, предназначенное для контрольной лампы;
- Пара колодок для подключения проводов.
РАспиновка приборки
Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.
Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.
- В старых щитках приборы располагаются симметрично.
- Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.
Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов на ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.
Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.
Проверка предохранителей
Почему скачет стрелка тахографа: причины неисправности? На автомобилях разного года выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.
Советы автолюбителей и рекомендации специалистов
Может происходить разрыв по цепи регулировки яркости подсветки. В реостате регулировки есть припаянная пружинка — она имеет свойство отваливаться. Можно просто поставить перемычку, т. е. обойти реостат, тогда не будет регулироваться яркость, или припаять её обратно — нужно будет снять реостат.
Ustov
http://autolada.ru/viewtopic.php?t=100217
Часто разбалтываются контакты ламп, да и горят они очень быстро. Я уже не одну поменял.
kompositor77
http://kalina-club.com.ua/forum/index.php?showtopic=6768

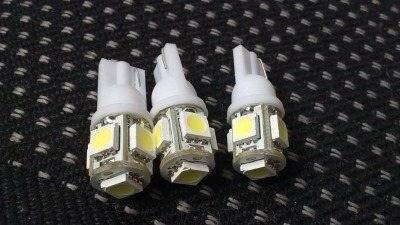

Лампочки подсветки приборов лучше сразу поставить светодиодные, они ненамного дороже, но пасмурным днём или при заходе солнца приборы читаются на ура.. Тем более что никаких переделок не надо, цоколёк подходит…
maxx
http://kalina-club.com.ua/forum/index.php?showtopic=6768
Всё можно сделать самому, все в основном так и делают, ничего сложного, главное, всё открутить не сломать, разъём отсоединить. И проверить лампочки, все ли целые, проверить контакты. Может лампочки некоторые перегорели и кажется, что хуже светит.
privatalex
http://kalina-club.com.ua/forum/index.php?showtopic=6768
У меня тоже была такая проблема. Подсветка непонятным образом то пропадала, то включалась снова. Всё дело в подсветке прикуривателя. Коротит контакт и мозги отключают подсветку. Открутил накладку под рычагом КПП и замотал изолентой провода возле прикуривателя. Всё ОК.
Роман Диденко
https://otvet.mail.ru/question/93393860
Там вертушка такая. Регулировка яркости щитка. Её надо покрутить, не поможет либо заменить либо снимают её совсем и сделать напрямую.
Такси Оса
https://otvet.mail.ru/question/93393860
Если подсветка приборов на «Лада Калина» перестала гореть, то с устранением проблемы затягивать нельзя. Делать это надо в ближайшие сроки. В большинстве случаев, на устранение возникшей проблемы придётся потратить максимум 30–50 минут.
1 Тема от VAZ_10 2014-08-26 15:41:48
2 Ответ от Anton 2014-08-26 16:05:34
Идеи для тюнинга и доработки щитка
Локализация неисправности Теперь рассмотрим основные признаки и причины неисправностей в работе щитка:
