Не горит подсветка панели приборов ВАЗ 2110
Нередко отечественные водители сталкиваются с ситуацией, когда не работает панель приборов ВАЗ 2110. Причины явления могут скрываться не только в низкокачественной сборке, но и в применении не соответствующих стандартам комплектующих. Исправлять подобные ошибки приходится автовладельцам своими руками в гаражных условиях или после оплаты услуги на станциях техобслуживания.

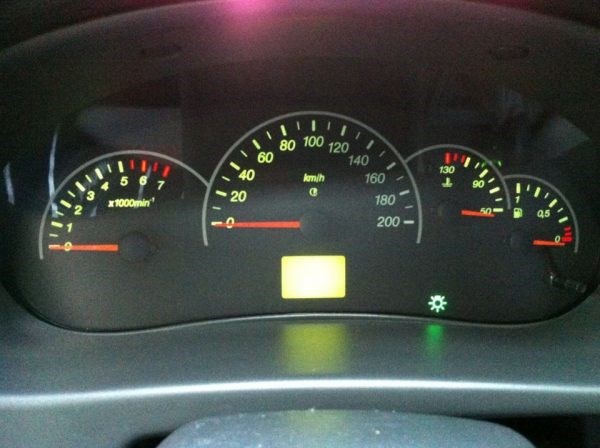

За рулевым колесом располагается специальный щиток, оснащенный набором контрольных и сигнальных световых индикаторов, который принято называть панелью. Данный блок в отечественных и зарубежных машинах наделен примерно одинаковым функционалом. На его лицевой стороне присутствуют такие составляющие:
- основное пространство отведено под стрелочный индикатор, замеряющий текущее значение скорости;
- слева от спидометра установлена шкала тахометра, помогающего контролировать обороты двигателя;
- есть два более мелких стрелочных индикатора, отвечающих за вывод информации о температурном режиме мотора и наполненности топливного бака;
- встроены шесть ламп, указывающих состояние подсветки и пара для поворотников;
- всевозможные лампы, отвечающие за включенную аварийку, заряд АКБ, давление масла, поднятый ручник, Check Engine и несколько резервных ячеек.
Пользователям доступны два заводских варианта щитка, один из которых старого образца, а второй – «европанель». В первом варианте исполнения расположение более симметричное, а во втором – указание топлива и нагрева ДВС смещены вправо.
Не работает подсветка приборов на ваз 2110
Не горит подсветка панели приборов на Лада Калина — почему и что делать Подложка приборной панели также снимается очень легко. Для ее снятия необходим любой канцелярский нож. Острие ножа просовывают между панелью и подложкой, а затем прорезаем слой герметика по периметру подложки. После снятия защитного стекла подложки, приступаем к дальнейшей роботе по тюнингу панели.
Свет в салоне не реагирует ни на одну дверь

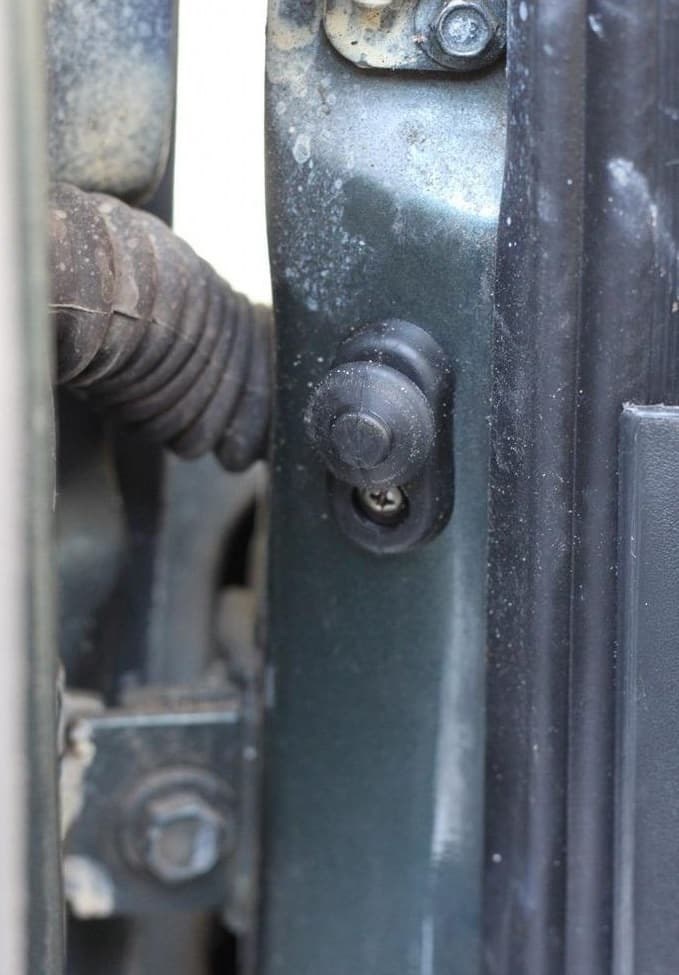

Когда свет в салоне не включается при открытии любой двери, чаще всего проблема не в концевиках, а в питании плафона. Однако если автомобиль незнакомый (например, недавно купили), проверить концевые выключатели на всех стойках все-таки необходимо. Предыдущий хозяин мог запустить их настолько, что все четыре концевика вышли из строя.

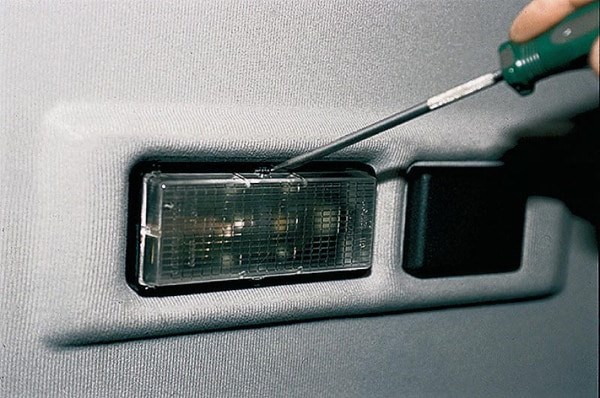

Чтобы снять рассеиватель с плафона, нужно поддеть его отверткой.

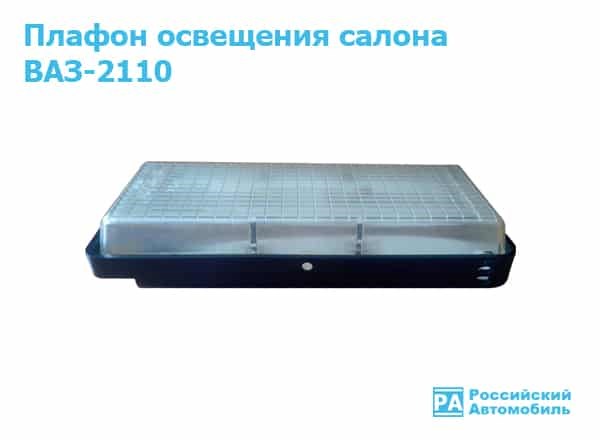

Основной же причиной отсутствия света в салоне при таких симптомах является сам плафон и его питание. Снимите рассеиватель плафона, аккуратно поддев его тонкой отверткой сбоку. Пластиковый рассеиватель держится за счет двух штырьков, один из которых нужно вывести из зацепления.
Первым делом проверяем лампочку – она может просто перегореть. Если лампа цела, закрываем все двери и проверяем наличие напряжения на всех контактах плафона. На одном из них должно быть +12 Вольт – это линия питания плафона от блока предохранителей. Когда ни на одном контакте напряжения нет – проверяем предохранитель.
Блок БСК установлен на центральной консоли рядом с часами или маршрутным компьютером
Проблемы с освещением салона на ВАЗ-2110 могут возникнуть и из-за блока БСК, который подключен в эту систему. Блок содержит в себе электронные компоненты, поэтому его диагностика под силу не каждому, да и выходит из строя он нечасто. Однако если неисправность не обнаружена в других местах, то стоит проверить и данный блок. Эту работу также лучше доверить специалисту.
Не работает панель приборов ВАЗ 2110
Проблемы с проводкой
Не работает свет в салоне ВАЗ-2110
Как переделать цвет кнопок на ваз 2110 Заказывал светодиоды двух цветов : белых 10 штук и синих тоже 10 штук.
Общая цена : 150 рублей.
Снятие старой и установка новой панели
Процесс замены на европанель не требует приглашения мастеров высокой квалификации.
Сопровождается предварительной подготовкой:
Демонтаж старой панели
- Демонтируются щитки, расположенные у ног, сидящих впереди людей.
- Из-под ручного тормоза убирается криволинейная заглушка;
- Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.
- С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.
- Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.
- С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.
- Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;
- Демонтируется монтажный блок и вынимается пластиковый кожух.
Монтаж нового образца панели
Обе панели имеют разные габариты, поэтому, установка ведется 3 методами:
- подгоняется новая комбинация приборов под имеющиеся размеры панели;
- идет полная замена панели на новый образец;
- ведется монтаж евронакладки.
Последний способ применяется редко. Связано это с тем, что монтаж требует совмещения проводок. Работы ведутся на снятой с автомобиля панели.
Читайте также: Установка и подключение штатных ПТФ и ПТФ Hella Micro DE вместо штатных фар, установка светодиодов для ПТФ в Шевроле Ниву (ВАЗ 2123)
Штраф за неисправную подсветку номера
- Первым делом снимаем кожух;
- Крестовой отверткой откручиваем крепящие болты;
- Находим, отщелкиваем защелки. Лучше отщелкнуть первыми те, что в нижней части, а затем толкнуть вверх. Так она легко снимется;
- Прежде, чем совершать тюнинг, нужно снять стрелки. Сначала просто легко потяните за них. Если не поддаются – начинайте проворачивать справа налево, при этом слегка подтягивайте – снимутся обязательно.
Виновник – прикуриватель Если подсветка печки на вашем транспортном средстве перестала гореть, то это может свидетельствовать о выходе из строя лампы накаливания или же о проблемах с электропроводкой.
Таблица цепей, защищенных плавкими предохранителями на ваз 2110
«. Статья 12.2. Управление транспортным средством с нарушением правил установки на нем государственных регистрационных знаков
1. Управление транспортным средством с нечитаемыми, нестандартными или установленными с нарушением требований государственного стандарта государственными регистрационными знаками, за исключением случаев, предусмотренных частью 2 настоящей статьи, влечет предупреждение или наложение административного штрафа в размере пятисот рублей. »
Таким образом, езда с полностью неработающей подсветкой заднего номерного знака в светлое время для сотрудника ГИБДД может быть лишь основанием для предупреждения об этой неисправности водителя, в то время как в темное время – это уже является поводом для составления протокола об административном правонарушении.
Важно! Речь о нечитаемости номерного знака может идти только в том случае, если не горят все лампы подсветки номерного знака. Если горит одна из них, сотрудник ГИБДД не вправе привлекать водителя к административной ответственности. Под трактовку закона подпадает и сильное загрязнение плафонов подсветки номера.
Две подсветки приборки.
- Для подсветки можно использовать и светодиодную ленту, которая не нравится правоохранительным органам. Да и вообще из-за нее можно попасть на немаленький штраф.
Что собой представляет щиток Как правило, снятие панели приборов осуществляется при таких неисправностях:
Устройство

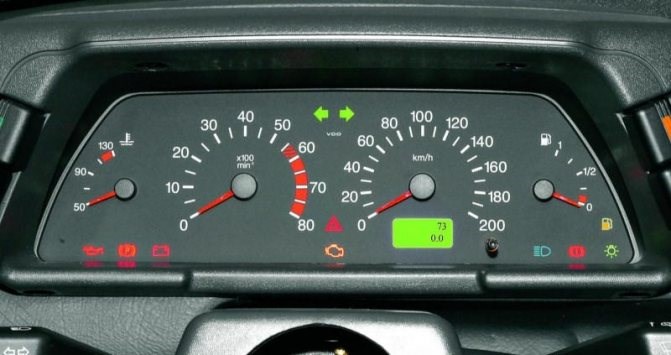

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:
- Тахометр;
- пидометр;
- Указатель уровня топлива;
- Указатель температуры охлаждающей жидкости;
- Контрольные лампы в количестве 12 штук;
- 6 лампочек подвески щитка приборов;
- Резервное гнездо, предназначенное для контрольной лампы;
- Пара колодок для подключения проводов.
РАспиновка приборки
Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.
Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.
- В старых щитках приборы располагаются симметрично.
- Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.
Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов на ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.
Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.
Проверка предохранителей
В процессе замены необходимо соблюдать ампераж приборов, чтобы электрическая цепь работала правильно.
Стрелочные индикаторы
Диагностика
Проблемы с предохранителем Для выявления перегоревшей вставки потребуется открыть панель с предохранителями. На «десятках» 2003 года необходимо также проверить состояние разъема, в который вставлена защитная вилка «F19». «Шестерка» и «девятнадцатка» располагаются в одном ряду через несколько гнезд. При изъятии помогает специальный пластиковый пинцет, вмонтированный под крышкой.
Советы автолюбителей и рекомендации специалистов
Может происходить разрыв по цепи регулировки яркости подсветки. В реостате регулировки есть припаянная пружинка — она имеет свойство отваливаться. Можно просто поставить перемычку, т. е. обойти реостат, тогда не будет регулироваться яркость, или припаять её обратно — нужно будет снять реостат.
Ustov
http://autolada.ru/viewtopic.php?t=100217
Часто разбалтываются контакты ламп, да и горят они очень быстро. Я уже не одну поменял.
kompositor77
http://kalina-club.com.ua/forum/index.php?showtopic=6768
Лампочки подсветки приборов лучше сразу поставить светодиодные, они ненамного дороже, но пасмурным днём или при заходе солнца приборы читаются на ура.. Тем более что никаких переделок не надо, цоколёк подходит…
maxx
http://kalina-club.com.ua/forum/index.php?showtopic=6768
Всё можно сделать самому, все в основном так и делают, ничего сложного, главное, всё открутить не сломать, разъём отсоединить. И проверить лампочки, все ли целые, проверить контакты. Может лампочки некоторые перегорели и кажется, что хуже светит.
privatalex
http://kalina-club.com.ua/forum/index.php?showtopic=6768
У меня тоже была такая проблема. Подсветка непонятным образом то пропадала, то включалась снова. Всё дело в подсветке прикуривателя. Коротит контакт и мозги отключают подсветку. Открутил накладку под рычагом КПП и замотал изолентой провода возле прикуривателя. Всё ОК.
Роман Диденко
https://otvet.mail.ru/question/93393860
Там вертушка такая. Регулировка яркости щитка. Её надо покрутить, не поможет либо заменить либо снимают её совсем и сделать напрямую.
Такси Оса
https://otvet.mail.ru/question/93393860
Если подсветка приборов на «Лада Калина» перестала гореть, то с устранением проблемы затягивать нельзя. Делать это надо в ближайшие сроки. В большинстве случаев, на устранение возникшей проблемы придётся потратить максимум 30–50 минут.
Сбилась регулировка яркости
Монтаж нового образца панели Так мы получаем возможность свободно вытащить лампу, к примеру пинцетом с изолентой на его концах для наилучшего сцепления с лампой. Либо же между 6 и 7 контактом имеются малюсенькое отверстия в которое пролезет иголка, чтоб выжать лампу

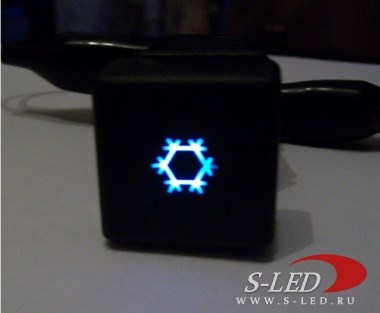

Как переделать цвет кнопок на ваз 2110
