Распиновка датчика распредвала ваз 2112 16 клапанов

Принцип работы дачика фаз в системе с фазированным впрыском

Устройство производит передачу импульса на электронный блок управления мотора, который контролирует количество подаваемого топлива и процесс подачи форсункой бензина в цилиндр в момент открытия впускного клапана.

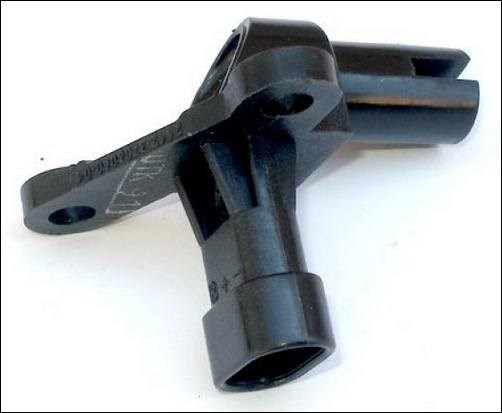

Датчик фаз используется для точного определения циклов работы мотора и четкой формировкой соответствующего импульсного сигнала. Он расположен недалеко от головки блока цилиндра, которая находится со стороны воздушного фильтра на моторе.

Причины неисправной датчика фаз

2. Выходит из лада режим самодиагностики транспортного средства.

3. Начинает увеличивать объем расхода топлива.

4. Происходит снижение уровня динамики двигателя. В момент разгона возникают провалы.

5. Начинает гореть лампочка сигнализатора с надписью «CHECK» (Проверить).

В случае неисправной работы датчик фаз на ВАЗ 2112 загорается чек, и система выдает ошибку Р0340 – «Ошибка датчика фазы».

Проверка датчика фаз

Неисправность прибора можно осуществить исключительно с помощью диагностического прибора. Для совершения проверки понадобится выполнить несколько простых действий.

Поставить верхний цилиндр фазового датчика в верхнюю мертвую точку, при этом датчик, отвечающий за расположение коленвала, следует направить на основании двадцатого зубца, отсчитывая от первых двух пропущенных. Если в данном положении в его работе и со шкивом ничего не произошло, переключите ошибку на ЭБУ и проследите, в зависимости от каких обстоятельств она вновь возникнет.

Если в момент холостого хода мотора не возникает подобной ошибки, следует проверить соответствующие соединения и все провода. Для этого достаточно пошевелить клеммами и проводкой, при этом возникновение ошибки свидетельствует о проблемном соединении, а не выходе из строя самого датчика.

Когда ошибку выбило через 15 секунд после того, как был совершен сброс, следует сменить фазовый датчик на новый.

Замена датчика

Для смены неработающего датчика понадобится:

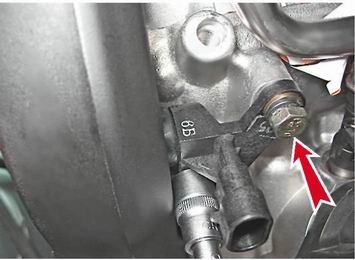

1. Отсоединить клемму. Для этого следует аккуратно открутить два болта, используя ключ на 10.

Совет! Внимательно отвинчивайте болты, чтобы они не упали под машину или попали в генератор вместе с шайбами.

2. Снять датчик и осмотреть его на наличие повреждений механического характера, идущих от шкива распределительного вала.

3. Устранить защитный пластиковый кожух и полностью проверить весь механизм. Если следы от соприкосновения со шкивом отсутствуют, следует поменять лишь датчик и собрать в обратной поочередности.

Своевременное устранение проблемы поможет прослужить вашему транспортному средству гораздо дольше и убережет вас от несвоевременной поломки в момент движения автомобиля в пути.

Датчик фаз ваз 2112 16 клапанов распиновка

Для тех, кто понял не всё

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

ДПРВ различаются не только в зависимости от марки и модели авто, но для разных двигателей, например, для восьми- и шестнадцати-клапанного ДВС. При отсутствии нужного сигнала ЭБУ автомобиля переходит на аварийный режим, и увеличивает время открытия форсунок. Датчик фаз «Приоры» По всем вопросам пишите мне, я обязательно объясню все нюансы!

Датчик фаз Приора — важный элемент электроники

• отсутствие контакта между устройством и сигнальным проводом;


• присутствие влаги в месте подключения ДПРВ;


• нарушение целостности провода, в том числе его замыкание;


• неправильное подключение питания;


• осевое биение ГРМ;


• стальная стружка на корпусе устройства;


• нарушения в работе управляющего блока ДВС;


• неправильно выставленный зазор.

P0343 — Датчик положения распредвала, высокий уровень сигнала. Диагностика и решение проблемы | Автохитрости | Яндекс Дзен Датчик положения распредвала (ДПРВ) ваз 2112 является одним из самых ответственных элементов электронной системы автомобиля — следит за фазами работы цилиндро-поршневой группы и, как следствие, оказывает влияние на оптимальную работу двигателя внутреннего сгорания.

Немного теории

Датчик положения распредвала (далее — ДПРВ) служит для определения углового положения ГРМ в соответствии с положением коленвала. Сигналы, которые отправляет датчик на ЭБУ, необходимы для корректного впрыска топлива и управления зажиганием.

Также ДПРВ называют датчиком Холла, так как его работа построена на эффекте Холла, и датчиком фаз (ДФ). Все эти названия правильные, просто у меня в диагностическом приложении на телефоне он называется датчик положения распредвала и я уже привык его так называть.

Принцип работы ДПРВ основан на изменении напряжения в полупроводнике при изменении пересекающего его магнитного поля. Знаю — непонятно

На основании этих самых сигналов ЭБУ уже понимает в каком положении находится распредвал, узнаёт когда первый поршень будет в верхней мёртвой точке, когда подавать топливо в цилиндры и производить зажигание топливовоздушной смеси.

Как видите от одного датчика зависит очень многое для корректной работы двигателя.

Ошибка 0340 Лада Приора — Автогностика

1. Включаем зажигание


2. Снимаем разъём с датчика


3. Ставим мультиметр в режим прозвонки


4. Один щуп мультиметра вставляем в минусовую клемму аккумулятора, а второй в первый пин разъёма (см. схему выше). Если провод в порядке, то мультиметр подаст звуковой сигнал


5. Переключаем щуп в режим измерения напряжения


6. Оставляем один щуп в минусовой клемме, а второй щуп ставим во второй пин разъёма датчика. Вы должны увидеть на мультиметре 12 Вольт


7. Переставляем щуп в третий пин разъёма и на нём должно быть около 10 Вольт
