Ошибки датчика фаз на ВАЗ 2114: выявляем неисправности, проверяем и заменяем датчик

Из данной статьи вы узнаете принцип работы ДФ, типичные неполадки, которые могут возникать с устройством в процессе эксплуатации и их признаки, а также ошибки датчика фаз на ВАЗ 2114 и их расшифровку.

Датчик ФАЗ ВАЗ 2114 представляет собою интегральное устройство, основная функция которого – получение информации о текущем цикле работы силового агрегата и ее передача в блок ЭБУ посредством импульсных сигналов.

Конструктивно ДФ состоит из двух частей – чувствительного элемента и преобразователя импульсного сигнала, который в свою очередь состоит из операционного усилителя, мостовой схемы и выходного каскада открытого коллекторного типа.

Чувствительный элемент ДФ работает по принципу Холла, он представляет собою реагирующую на колебания магнитного поля микросхему, которая получает способность передавать электрический сигнал только тогда, когда рядом с ней находится магнитопроводящий материал, им выступает стальная головка клапана.

Расположение датчика положения распредвала ВАЗ 2114 следующее: он размещен на торцевой части блока цилиндров, неподалеку от воздушного фильтра.

Нет датчика фаз на ваз 2114 — Все о Лада Гранта

1. Переводим тестер в режим V2. На щупе контакта “Е” устанавливаем напряжение 13.5 В, на контакте “В” – 0.4 В;


2. В отверстие на торце корпуса ДФ вставляем отвертку. При рабочем датчике напряжение на контакте “В” вырастет до 0.9 Ват и опустится обратно, если отвертку убрать.

ВАЗ 2115: датчики, их назначения, неисправности и где находится — не работает регулятор холостого хода, детонации, ДМРВ, скорости (Холла) Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Датчики, их назначения и неисправности

Давайте теперь поговорим подробнее про каждый из датчиков, разберём где находятся и как выглядят.

Холостого хода (РХХ)

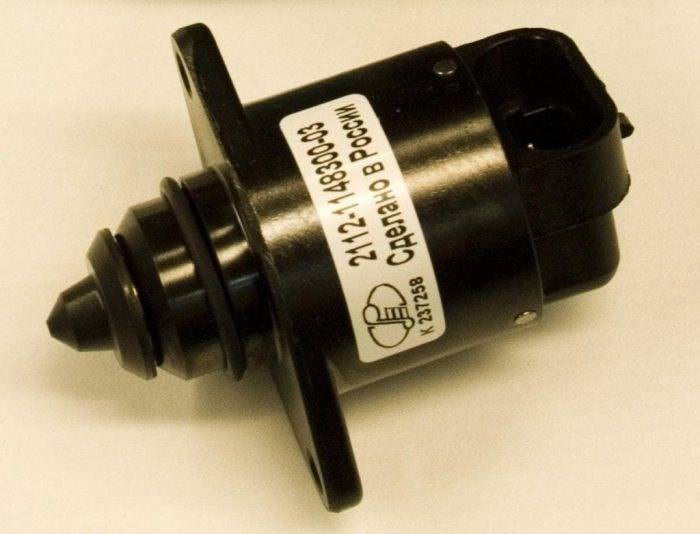

Устройство располагается в дроссельном узле. Он представляет собой небольшую индукционную катушку, внутри которой находится игла. В зависимости от показаний контроллера на обмотку катушки подаётся то или иное напряжение и игла выдвигается на определённое расстояние в патрубок дросселя, регулируя подачу воздуха. С помощью этого корректируется холостой ход.

Какого-либо индикатора, отвечающего за этот датчик, нет. Поэтому если данный узел выходит из строя, то это можно понять по следующим «симптомам»:

• Двигатель глохнет на холостом ходу или при переключении скорости;


• «Плавающие», нестабильные обороты на холостом ходу;


• При включении непрогретого двигателя отсутствуют повышенные обороты.

Для замены датчика необходимо обесточить проводку машины, полностью отсоединить дроссельный узел, а затем извлечь из него датчик, предварительно отключив клеммы, подающие на него электричество. На место старого датчика нужно установить новое устройство и поместить дроссельный узел на место.

Детонации (ДД)

При поломке этой разновидности датчика топливо начинает детонировать в двигателе. Чтобы проверить устройство на работоспособность, нужно отсоединить его с помощью ключа от места его крепления, подключить к вольтметру и постучать по нему. Если на вольтметр было подано напряжение, значит, узел рабочий, если же нет – неисправный.

Для замены устройства его нужно открутить от посадочного места с помощью ключа, отсоединить от него клеммы и поставить новый прибор.

Кислорода (Лямбда-зонд)

При поломке датчика возникают следующие последствия:

Для того, чтобы произвести замену данного датчика, необходимо обесточить авто, отсоединить идущие к устройству провода, открутить его с помощью ключа, а затем поставить на его место новое.

Положения коленвала (ДПКВ)

Этот датчик регулирует воспламенение горючей смеси в цилиндрах в зависимости от положения коленчатого вала. Определяется это положения путем считывания электромагнитных импульсов с зубчатого шкива электрогенератора. Сам датчик расположен в непосредственной близости от него.

Симптомами поломки устройства могут служить:

Ошибки датчика фаз на ВАЗ 2114: выявляем неисправности, проверяем и заменяем датчик.

Выводы

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если устройство установлено правильно, то все ранее высвечиваемые на бортовом компьютере ошибки пропадают. Для проверки будет необходимо замерять напряжение в бортовой сети и убедиться, что при включённом зажигании оно в норме. Как проверить датчик распредвала ВАЗ-2114 мультиметром: фото По всем вопросам пишите мне, я обязательно объясню все нюансы!

На что влияет датчик распредвала ваз 2114 — Все о Лада Гранта

• Проблемы при запуске двигателя (независимо от температуры окружающей среды);


• Нестабильная работа мотора на холостом ходу;


• Увеличение расхода бензина;


• Сигнал индикатора на приборной панели.

Датчик положения распредвала (назначение, ошибки, проверка) Датчик присутствует во всех 16-ти клапанных моторах автоваза; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределнным впрыском топлива; Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112,21114, 21124 с блоками управления двигателем Bosch M7. 9. 7 и Январь 7. 2 началась массовое внедрение Датчиков фаз.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

• Демонтируем датчик.


• Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.


Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Замена прибора

• Появление на приборной панели, всем известного – Check Engine , сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.


• Повышенный расход топливной смеси , также может послужить косвенным показателем неисправности ДПРВ.


• Автомобиль начинает терять мощность и динамику в целом.

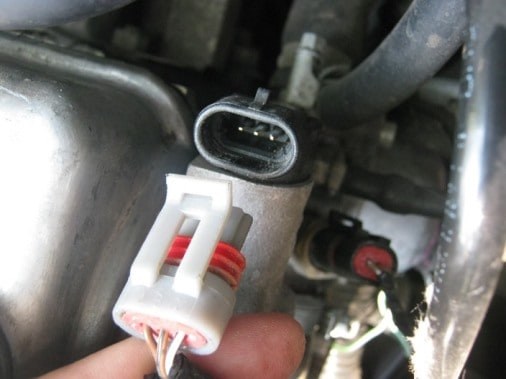

Месторасположение датчика под капотом ВАЗ-2114 Датчик фаз установлен на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров.

Ошибки 0343, 0340 и другие симптомы неисправности

Кроме сообщения об этих ошибках, о неисправности датчика может говорить как повышенный расход топлива, резкое снижение динамики, невозможность провести самодиагностику двигателя, иногда двигатель может отказываться запускаться.

Тем не менее иконка Check Engine может загореться уже в том случае, когда датчик полностью вышел из строя и система диагностики его попросту не идентифицирует. Поэтому есть опасность ещё некоторое время пользоваться неисправным датчиком, а это ни к чему хорошему не приведёт.

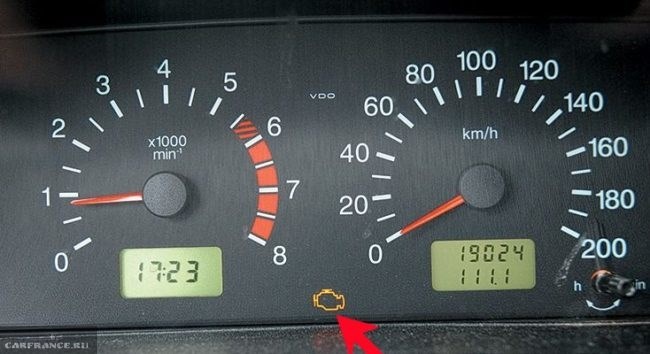

Check Engine сигнализирует о выходе из строя датчика положения распредвала

Судя по отзывам владельцев, лучше всех показали себя оригинальные бошевские приборы.

Как проверить мультиметром датчик фаз на ВАЗ-2114

Понятно, что профессиональный лабораторный осциллограф едва ли кто-то держит в гараже. Только на балконе. Поэтому обойдёмся менее сложным прибором, который должен быть у каждого автомобилиста — мультиметром. Технология проверки проста и понятна, но в зависимости от типа двигателя, несколько отличается. Проверяем датчик на восьмиклапанном двигателе:

Для проверки будет необходимо замерять напряжение в бортовой сети и убедиться, что при включённом зажигании оно в норме.

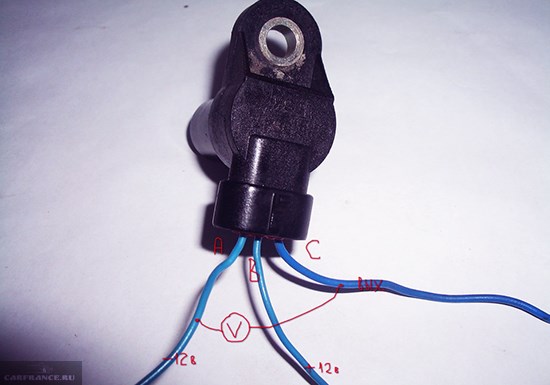

Мультиметром измеряем напряжение на контактах датчика фаз

К датчику подносим металлический предмет и замеряем напряжение

Для 16-клапанного двигателя проверка проходит так же, только замерять напряжение нужно между минусовой клеммой датчика и клеммой В. Падение напряжение также должно составлять 0,4 В во время нахождения в поле датчика металлического предмета и 0,9 В, когда предмет убирают.

Бортовой компьютер может показывать две ошибки, связанные с нашим датчиком:

• ошибка 0340 , которая говорит о физическом отсутствии датчика, значит, на него не поступает напряжение или чувствительный элемент вышел из строя;


• при возникновении ошибки 0343 большая вероятность того, что уровень импульса датчика завышенный, что может быть следствием отсутствия контакта на клеммах или повреждение сигнальной проводки.

ОСОБЕННОСТИ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ

ПРИЗНАКИ НЕИСПРАВНОСТИ И ПРОВЕРКА

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Из данной статьи вы узнаете принцип работы ДФ, типичные неполадки, которые могут возникать с устройством в процессе эксплуатации и их признаки, а также ошибки датчика фаз на ВАЗ 2114 и их расшифровку. Поднести к торцу датчика стальную пластину из магнитомягкого материала шириной не менее 20 мм, длиной не менее80 мм и толщиной 0,5 мм как показано на рисунке, поместив ее в щель корпуса. Зачем нужен датчик фаз? По всем вопросам пишите мне, я обязательно объясню все нюансы!

Температуры

Схема расположения датчиков Датчик ФАЗ ВАЗ 2114 представляет собою интегральное устройство, основная функция которого – получение информации о текущем цикле работы силового агрегата и ее передача в блок ЭБУ посредством импульсных сигналов.

Признаки отказа устройства

Неисправность датчика фаз приведет к нарушению сигнала. Контроллер ЭСУД проводит опрос ДФ в течение 4-5 минут. Если сигнал не появился за указанный период, то блок переходит в режим двойного впрыска топлива.

При отказе фазового индикатора контроллер опрашивает лишь датчик положения коленчатого вала. В этом случае бензин подается одновременно в два цилиндра. При этом возрастает потребление топлива примерно на 10%.

Поломка датчика фаз приводит к ряду других неприятностей. Необходимо сделать ремонт. Признаки неисправности двигателя:

1. Повышенное потребление бензина.


2. Сбои диагностики автомобиля.


3. Нарушение динамики разгона ВАЗ 2115.


4. Трудный старт. Двигатель запускается через 4-5 секунд.


5. После пуска высвечивается лампа Check Engine.


6. Выпадает ошибка Р0343 или 0340 при диагностике.

Перед осмотром датчика следует убедиться в исправности остальных деталей. Сбои возникнут из-за обрыва ремня ГРМ, расшатанной шестерни распределительного вала, неправильной установки меток.

Часто ошибка датчика 0343 связана с окислением контактов или обрывом проводов. Перед выбраковкой указателя фаз убедитесь в целостности проводки. Замеры сопротивления в цепи проводят мультиметром.

Неисправность датчика фаз определить самому трудно. Лучше провести диагностику на СТО. Проверка датчика выполняется на компьютере.

Если автомеханик поставил неутешительный диагноз, то отправляемся в магазин. Следует знать, что можно нарваться на некачественные запчасти или подделки. Специалисты советуют приобретать датчики фирмы Bosch или калужского завода.

Датчики фаз для 8- и 16-клапанных двигателей отличаются. Поэтому при покупке укажите продавцу тип вашего двигателя. Наилучшим вариантом будет поход на автомобильный рынок со своим оригиналом. Если после замены снова выскочит ошибка датчика, верните его.

Выводы

• подготовка воздуха;


• топливоподача;


• электронная система управления двигателем (ЭСУД);


• зажигания;


• газораспределения;


• выхлопная;


• охлаждения;


• маслосистема двигателя.

Холостого хода (РХХ) При поломке датчика возникают следующие последствия:

Демонтаж датчика фаз

Замена датчика контроля за положением распределительного вала под силу каждого, для ее проведения нужно минимум времени, сил и инструментов. Нам понадобится пять минут и ключик на десять.

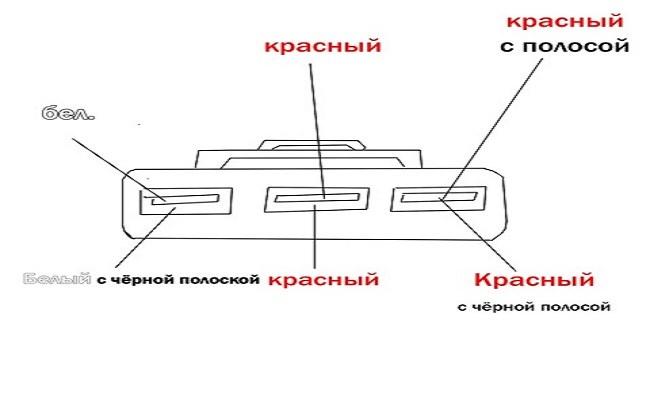

Так как для функционирования даже исправного датчика фаз, необходим прямой контакт с бортовым компьютером, нужно обращать внимание на штекер питания. Проблема замены заключается в том, что в некоторых автомобилях все провода одного цвета. Распиновка датчика поможет правильно распределить их. Выглядит она примерно так, как на фото.

Вот, в общем-то и все, что ожидает вас в случае поломки датчика положения распределительного вала. Главное не забудьте отсоединить клеммы и перезагрузить бортовой компьютер, после чего сообщение об ошибке должно исчезнуть. На этом и закончим. До свидания!

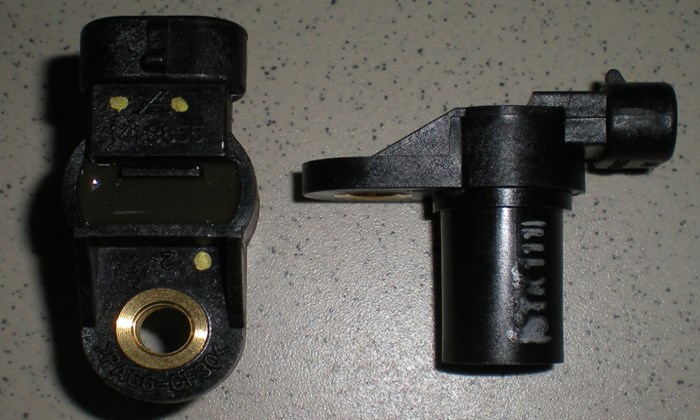

Датчик фаз (ДФ) один из многочисленных датчиков, обеспечивающих работу двигателя. Датчик фаз так же называют ещ датчик положения распределительного вала (ДПРВ). Данный датчик не устанавливается в карбюраторном моторе, да и в первых моделях инжекторов ВАЗа.

Датчик присутствует во всех 16-ти клапанных моторах автоваза; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределнным впрыском топлива; Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112,21114, 21124 с блоками управления двигателем Bosch M7. 9. 7 и Январь 7. 2 началась массовое внедрение Датчиков фаз.

Что это?

• Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.


• Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

Массового расхода воздуха (ДМРВ) Стоимость датчика фаз на сегодняшний день колеблется в пределах 300 рублей, цена несущественная, так что особых затрат при установке нового агрегата не возникнет.
