Почему не включается задний ход ваз 2115. Фонарь заднего хода не горит — что делать

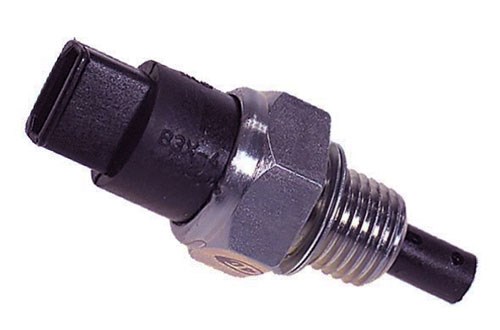

Датчик заднего хода (ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.

Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и том, как его проверить в случае его неисправности и заменить своими руками, если в этом есть необходимость.

Сразу отмечу, что неработающие фонари заднего хода — не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например — отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений — убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.

Меняем датчик заднего хода ВАЗ 2107 самостоятельно

• окисление контактов;


• отсутствие контакта с электропроводкой КПП;


• отсутствие контакта с консолью предохранителей;


• выход из строя одного из предохранителей (например, F16);


• разболтанность датчика;


• обрыв проводов;


• неисправность лампочки.

Почему не горят фонари заднего хода и что делать? — Интернет-Клуб Для Автолюбителей Читайте также: Выжимной смазать силиконовой смазкой. Смазка для выжимного подшипника сцепления. Как смазать выжимной подшипник

Проверка работоспособности

При обнаружении неисправности необходимо выполнить следующие проверки:

Датчик-лягушка

• Установите автомобиль на контрольном канале или эстакаде.


• Заглушите двигатель и зафиксируйте машину стояночным тормозом или противооткатными упорами.


• Проверить картер коробки передач, датчик находится на задней стенке. На некоторых моделях рядом установлен датчик скорости, который передает сигнал на электронный спидометр.


• Снимаем заглушку с разъема датчика и проверяем контакты.


• Используйте кусок проволоки или скрепку, чтобы закоротить металлические части внутри шайбы.


• Включите цепь зажигания. Если проводка в хорошем состоянии, должны загореться сигнальные лампы.

Загорание ламп свидетельствует о выходе из строя контрольного датчика, который необходимо открутить от картера и заменить. Если лампы не горят, неисправность может быть в датчике или проводке.

Для проверки датчика следует использовать адаптированную лампу.до 12 В, устанавливается в розетку с коммутационными шнурами. Лампа подключается к выводам датчика при включении задней передачи и включенном зажигании. Если лампа не включается, замените или отрегулируйте датчик.

Целостность цепи

Регулировка выключателя на КПП

Если конструкция датчика не обеспечивает контргайку, положение регулируется с помощью шайб. Толщина пакета регулировочных шайб подбирается экспериментально при включенной скорости заднего вращения. Обратите внимание, что большое количество шайб уменьшит длину резьбы, которая крепит корпус датчика к картеру.

В автоматических коробках передач датчик заднего хода совмещен с индикатором нейтрального или парковочного положения. Требуется дополнительная индикация, позволяющая запускать двигатель только при разомкнутой кинематической цепи. Подобная конструкция используется на некоторых коробках передач, а также в селекторе есть переключатель, который нельзя отрегулировать.

• Выньте вилку и проверьте назначение контактов на этикетке или на электрической схеме в автомобиле.


• Включите зажигание и переведите рычаг селектора в положение заднего хода.


• Поверните датчик до тех пор, пока не погаснут контрольные лампы, и отметьте мелом положение корпуса датчика относительно картера. Чтобы проверить это, используйте индикаторную лампу с внешним питанием, подключенную к инвертирующим контактам.


• Подключите лампу к другим контактам и медленно покрутите корпус до щелчка нити накала. Отметьте положение мелом на корпусе датчика и корпусе коробки.


• Установите переключатель в промежуточное положение между найденными положениями. При правильной настройке кормовые фонари включаются, когда рычаг перемещается в положение R (задний ход), и двигатель может быть запущен в положениях P и N.

Почему не включается задний ход ваз 2115. Фонарь заднего хода не горит — что делать

Диагностика работоспособности

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

По их методике от него следует заранее избавиться, чтобы потом со спокойной душой и чистой одеждой залить обратно. Для этого вам придется демонтировать обивку, расположенную позади фонаря, затем отключив наружные световые приборы, открыть багажник и отсоединить жгут проводов. Не горит задний ход ваз 2114. Фонарь заднего хода не горит — что делать По всем вопросам пишите мне, я обязательно объясню все нюансы!

Ремонт, доработка или тюнинг задних фонарей Ваз 2107

Выясняем почему не горят фонари заднего хода на ВАЗ 2114: Проводка, лягушка или лампочка » НаДомкрат

Внимание! Некоторые автолюбители предлагают альтернативный вариант поведения с маслом. По их методике от него следует заранее избавиться, чтобы потом со спокойной душой и чистой одеждой залить обратно.

Необходимые детали и инструменты для замены

Рассматриваемый прибор не самая главная деталь на автомобиле, однако, при ее неисправности может возникнуть ДТП. Не стоит рисковать, тем более, если вы знаете, что ваши фонари заднего хода не включаются. Чтобы поменять датчик заднего хода на семерке, понадобится приложить совсем немного усилий.

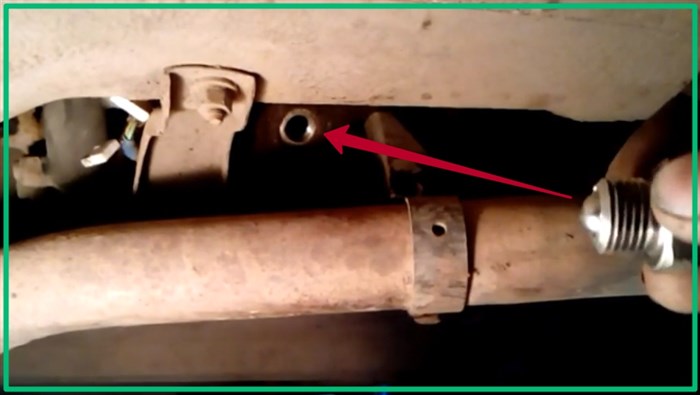

Выполняя замену датчика ЗХ, требуется предварительно произвести очистку места расположения этой детали на коробке. Это нужно для того, чтобы исключить попадание внутрь механизма грязи и пыли. Выполнять работы по замене датчика заднего хода на семерке нужно из смотровой ямы, соблюдая такую последовательность:

1. Отсоединить контакты от детали (их два). При этом совсем не обязательно отключать клеммы с аккумулятора, так как вероятность замкнуть провода исключена (ведь они защищены пластиковыми клипсами).


2. На следующем шаге в руки нужно взять ключ на «22», а затем осуществить вывинчивание старого и неисправного элемента. Старый элемент нужно демонтировать совместно с металлической уплотнительной шайбой.


3. Если элемент не поддается вывинчиванию, что бывает достаточно часто, то можно воспользоваться растворителем WD-40, и если смазка не даст результатов, то нужно взять молоток с зубилом. Если вывинчивается датчик молотком с зубилом, то выполнять действия нужно с предельной осторожностью.


4. После вывинчивания нужно произвести очистку посадочного места элемента.


5. Замена датчика заднего хода ВАЗ 2107 предусматривает предварительную установку уплотнительного металлического кольца на резьбовое соединение.


6. После этого можно завинчивать устройство в отверстие, затянув его ключом, прилагая ручное усилие.


7. В завершении нужно подключить клеммы к выводам устройства, после чего произвести проверку исправности световой сигнализации.

После того, как новый элемент будет установлен, рекомендуется обработать контакты силиконовой смазкой, а также убедиться в том, что контактное соединение надежное. При ненадежном соединении контактов работать исправно световая сигнализация заднего хода не будет. После окончания работ следует произвести проверку исправности работы световой сигнализации.

Как заменить фонари заднего хода?

Выводы:

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Это можно сделать как на станциях технического обслуживания, так и у себя дома, быстро и очень просто. Многие неопытные автолюбители связывают это с разными системами подачи топлива карбюратор или инжектор. Замена датчика заднего хода на «четырнадцатой» По всем вопросам пишите мне, я обязательно объясню все нюансы!

Задние фонари схема подключения, неисправности, замена и ремонт, инструкции с видео и фото

1. Перегорание предохранителя. При неисправности любого электроприбора или цепи нужно первым делом провести ревизию исправности предохранителей. По названию можно догадаться о том, что суть предохранителя в том, чтобы защищать электрическую цепь от большого тока и замыкания. Если сгорел предохранитель, то его нужно заменить и фонари будут работать исправно.


2. Перегорание лампочек. Одной из причин является перегорание ламп, но этот фактор легко исключить, так как если лампы перегорают, то не сразу обе.


3. Нарушена целостность проводки — часто повреждению проводов способствует механическое воздействие. Редко причиной их повреждения становится замыкание. Чтобы выявить исправность проводки, понадобится воспользоваться мультиметром, прозвонив каждую жилу или измеряя напряжение на фонарях.


4. Неисправность датчика — его еще называют выключатель заднего хода, так как он отвечает за включение световой сигнализации, и ее отключение. Причем он может либо сломаться, и в таком случае понадобится его замена, либо могут окислиться клеммы, нарушив качество контактного соединения.

Проверка датчика заднего хода Внимание цена на новый датчик в пределах 250 рублей.

Как поменять датчик заднего хода ВАЗ 2107

Перед заменой датчика желательно очистить коробку передач от грязи. Если этого не сделать, она может попасть в масло, которое находится в картере коробки. Замена датчика заднего хода ВАЗ 2107 производится в такой последовательности:

Примечание: если датчик “прикипел” и не выкручивается при помощи ключа, можно попробовать его открутить, используя зубило и молоток. Однако делать это надо предельнл=о осторожно, чтобы не повредить картер КПП, сделанный из хрупкого алюминиевого сплава.

• очистить посадочное место датчика;


• надеть новую шайбу на новый датчик и закрутить его в КПП, используя ключ на 22;


• надеть концевики проводов на контакты датчика.

Что нужно для замены

Чтобы поменять деталь, необходимо всего две вещи: ключ на 22 и новый датчик заднего хода с металлической шайбой-прокладкой.
Ключ желательно брать торцовый и с длинным воротком. Но, если такого не найдется, можно обойтись накидным или даже рожковым.

Не горят фонари заднего хода причины

• стоп-сигнала (красный);


• габаритных огней (коричневый);


• противотуманных ламп (оранжево-чёрный);


• лампы заднего хода (зелёный);


• указателя поворотов (чёрно-голубой).

Поиск и устранение неполадок
Масса фонаря

Дополнительные причины, по которым не горят фонари при включении заднего хода:

1. Перегорел предохранитель, который связан цепью ДЗХ и фонарями;


2. Нарушение посадки датчика заднего хода;


3. Окислились контакты фонарей;


4. Нет контакта проводки с коробкой передач, между блоком с предохранителями и штекером.

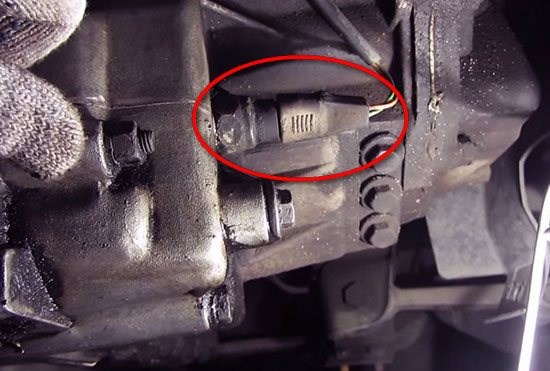

Где расположен датчик заднего хода?

ДЗХ можно увидеть если заехать на эстакаду и залезть под машину, на коробке передач будет два датчика, один из них это — датчик скорости, второй — датчик заднего хода.

Признаки неисправности датчика заднего хода

Вы включаете заднюю передачу, а фонари не загораются, при этом и лампочка, и проводка находятся в исправном состоянии.

Снятие платы задней платы

1. Загоните машину на яму и поставьте ее на ручник.


2. Демонтируйте защиту картера двигателя.


3. Снимите контакты с ДЗХ.


4. Аккуратно очищаем рабочее место от грязи и пыли.


5. Поднесите подготовленную для масла посуду к датчику заднего хода и открутите его.


6. Попытайтесь максимально быстро достать старый ДЗХ и установить на его место новый, затем быстро закрутить его до упора.


7. Подключите провода питания к новому датчику.


8. Вытрите все от остатков масла, используя ветошь.


9. Проверьте уровень масла в коробке (при необходимости доливаем масло) и убедитесь в работоспособности нового датчика заднего хода.

Причины неполадки и способы устранения

Если на старом ДЗХ имелись следы протечек , новое изделие можно установить на тонкий слой автомобильного герметика. Затягивают прибор осторожно, опасаясь повреждения пластмассовой части корпуса.

Как проверить работоспособность лягушки?

Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Когда не горит лампа заднего хода, часто требуется поменять старый датчик на новый.

• поставить автомобиль на эстакаду;


• установить ручник;


• снять защиту;


• удалить контакты ос старого датчика;


• подставить емкость и снять лягушку;


• выкрутить неисправный прибор и заменить его новым.

Внимание цена на новый датчик в пределах 250 рублей.

Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации.

Лампочку вращаем против часовой стрелки и немного надавливая на патрон – снимаем. Теперь ставим новую, проверяем контакты и собираем весь агрегат обратно.

Визуально оцениваем состояние проводки, если нужно – зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары.

Отчего же еще не горят лампы заднего хода?

Перегорел предохранитель, причина частая, а, значит, необходимо точно знать, где они расположены и как меняются.

Расположены изделия в блоке предохранителей, который можно найти под рулем с левой стороны. Снимается легко, одним нажатием руки. Откручивать ничего не нужно.

Когда не горит лампочка заднего хода, нужно проверить состояние предохранителей. Как это сделать?Можно визуально посмотреть на предохранители и определить поломку – целостность средней части.

Но не всегда так хорошо просматривается сгоревшая перемычка, поэтому нужно включить габариты и не вынимая предохранители, проверить напряжение, если один конец горит, а другой нет – прибор неисправен.

Внимание: когда часто случается такая поломка, нужно проверить всю системы электропроводки, которая и вызывает подобные сбои в работе автомобиля.

Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный.

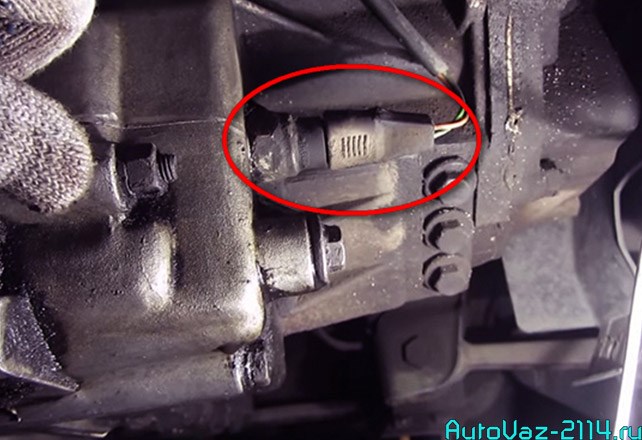

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Чтобы полностью удостовериться в поломке ДЗХ, необходимо вывернуть влево колеса и посмотреть со стороны водителя на коробку скоростей. Сбоку расположена защита с контактами внутри, удаляем ее, замыкаем контакты на ДЗХ и включаем зажигание. Когда все в порядке, появляется белый свет.

Если нет, тогда тестером меряем напряжение на массе и на оранжевом проводе, который идет от лягушки. Если же напряжение присутствует, тогда проверяем саму плату фонарей и зачищаем контакты.

Комплектующие для тюнинга автомобилей

• На контактах образовался налет, окисление.


• Обрыв проводки, можно проверить визуально, а также прозвонить.


• Сгорел контакт на пленке фары.


• Неисправность механизма КПП.

Не горят фонари заднего хода причины ДЗХ можно увидеть если заехать на эстакаду и залезть под машину, на коробке передач будет два датчика, один из них это — датчик скорости, второй — датчик заднего хода.
