Не Горят Задние Габариты на Ваз 2114 © Проверка цепи

Место выключателя в схеме включения света

На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.

На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.

Как проверить «лягушку»

1. Снимите фишку выключателя фонарей.


2. Включите зажигание.


3. Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.

На некоторых автомобилях фонари заднего хода не горят по причине неполного включения концевика. Решить проблему можно установкой более тонкой шайбы под «лягушку». Чтобы убедиться, что выключатель рабочий, проверьте мультиметром в режим омметра, замыкаются ли контакты при нажатии на кнопку.

Проверка цепи

Суть диагностика причины, из-за которой не работают лампочки заднего хода, сводится к выявлению участка цепи, на котором пропадает напряжение. Для этого можно воспользоваться обычной контрольной лампочкой. Проверка целостности цепи осуществляется омметром, поэтому вам необходимо знать, как пользоваться мультиметром.

Начать проверку можно непосредственно с разъема концевого выключателя. Включите зажигание. Один контакт контрольной лампочки подключите к металлической неокрашенной детали, контактирующей с кузовом, а второй – к «+» разъема.

• Если питание приходит, проверьте датчик заднего хода.


• Если после установки «перемычки» в разъем лампочки не горят, значит, проблема в участке цепи провода, идущего от разъема к фонарям. Прозвоните провод до момента, где он делится на лампочки с левой и правой стороны. Скорее всего, причина именно в обрыве.

Чтобы найти распиновку разъемов, контактов фонарей, цвета проводов, обязательно изучите электросхему вашей модели и комплектации автомобиля.

Лампы горят постоянно

Если на вашем автомобиле лампочки горят постоянно или зажигаются вне зависимости от включения реверсной передачи, причина будет среди следующих поломок:

• закорачивание «+», идущего к датчику включения задней передачи, и провода лампочек от выключателя;


• провод, идущий от разъема к фонарям, коротит на «+» (случается, если перетираются провода в жгуте);


• датчик завис в замкнутом состоянии.

Не горит задний фонарь ваз 2114 — АвтоТоп

3 комментария

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

если лампочки и преды целые, то остаётся реле контроля исправности ламп, расположенное в монтажном блоке под капотом в отсеке воздухозаборника слева. Наконец, стоит обращать внимание на герметичность всего блока задних фонарей и не допускать попадания внутрь влаги, из-за которой легко могут закиснуть контакты ламп. Не горят габариты на ВАЗ 2114: простое решение проблемы По всем вопросам пишите мне, я обязательно объясню все нюансы!

Почему не горят габариты на ваз 2114 — Школа авторемонта

• Открыть задний багажник


• Убрать лишнее


• Снять декоративную обшивку


• Отвинтить пластиковый кожух


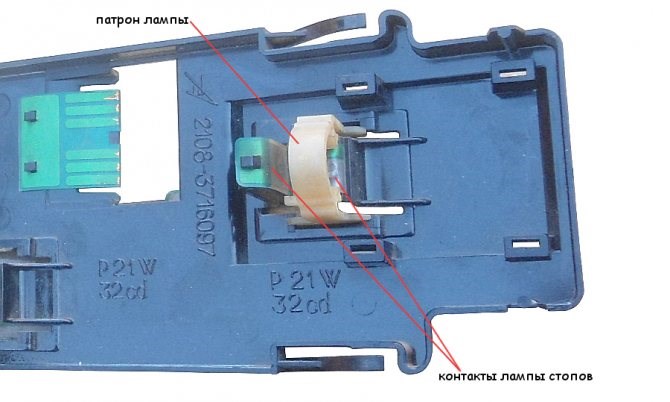

• Достать заднюю панель

Не горят задние габариты ваз 21099 Привет)даа, сталкивалась уже www.drive2.ru/l/9719498/, у меня монтажник до этого заливало постоянно, в итоге окислился и пришлось новый поставить, думаю в новом не должна еще крыться причина

Какие могут присутствовать неисправности?

Не рекомендуется продолжать передвигаться в автомобиле, у которого перестал загораться стоп-сигнальный элемент оптики. Данная поломка может спровоцировать опасную ситуацию на дроге. Работоспособность осветительных устройств требует периодической проверки и в случае выявления неисправностей понадобится безотлагательное их устранение.

В числе наиболее часто встречающихся поломок можно выделить следующие.

1. Перестал подавать признаки свечения один из фонарей торможения.


2. Оба элемента не загораются во время активации педали тормоза.


3. Не функционирует дополнительная лампа стоп-сигнала.

Ввиду принадлежности указанных элементов к бортовой автомобильной сети, первым действием будет проверка ее состояния. Проверяем целостность предохранителя с маркировкой F3, которому вменена функция обеспечивать электропитанием лампы торможения. Данная плавкая вставка располагается в блоке, находящемся в салоне в левой части передней панели Рено Логан.

Если указанные действия не ознаменовались результатом, тогда продолжением поиска неисправности будет исследование подводящей кабельной сети на предмет обрыва. В числе приоритетных мест для повышенного внимания состоят участки изгибов проводки.

Продолжаем поиск. Рассматриваем выключатель в цепи ламп стоп-сигналов. Данный узел расположился в педальном модуле и закреплен посредством кронштейна. Для обеспечения удобного контроля этот элемент рекомендуется демонтировать. Осуществить это можно по следующему алгоритму:

• отключаем клемму от АКБ, поскольку схема этого участка борт-сети находится под непрерывной подачей напряжения;


• отсоединяем подводящий проводной разъем;


• для извлечения элемента из посадочного гнезда поворачиваем его на 90-градусный угол и, применив незначительное ручное усилие, тянем на себя. Через пару секунд конструкция будет в ваших руках.

Для проверки датчика замеряем с помощью тестера его сопротивление. Можно подключить новый аналог. Для измерения подключаем выводы тестирующего прибора к контактам датчика и одновременно осуществляем несколько периодических нажатий на его шток. Если прибором регистрируется неисправность, тогда обязательно требуется замена лампы дополнительного стоп сигнала.

Когда датчик оказывается исправным и в этом факте убедился проверяющий, то дальнейшей мерой будет проверка подачи электропитания к данному элементу через примыкающий участок борт-сети Рено Логан. Для реализации данного действия возвращаем клемму на вывод АКБ и замеряем посредством тестера присутствие напряжения на выводах датчика.

Ваз 2114 не горят огни заднего хода — АвтоТоп

1. Передние габаритные огни белого цвета, задние габариты — красные. Передние расположены в блоке передних фар, задние — в блоке задних фонарей.


2. Включаются и выключаются габариты нажатием клавиши «Выключатель габаритных огней», которая установлена в блоке переключателей наружного освещения. Клавиши расположены в центральной части приборной панели над дисплеем бортового компьютера. При включении габаритов и загорании лампочек габаритного освещения на кнопке высвечивается контрольная лампа зеленого цвета.


3. В цепи габаритного освещения установлен плавкий предохранитель габаритного освещения. Он расположен в монтажном блоке, находящемся в моторном отсеке под капотом. Предохранителей два штуки, по одному на каждую сторону габаритных огней. Предохранитель F10 стоит в цепи габаритов левого борта, он же контролирует работоспособность контрольной лампы на приборной доске, предохранитель F11 — это габариты правого борта.

Не горит левый передний габарит ваз 2114 Более редкий тип поломки — это обрыв проводки.

Возможные неполадки и способы устранения

Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:

Для оперативной диагностики необходимо проверить работоспособность предохранителей, которые отвечают за свой блок электрики. Итак, запомните два предохранителя семиамперных под маркировкой:

• Ф10:
  отвечает за свет габариты, как спереди, так и сзади, подсветку приборной панели, прикуривателя и номерного знака;


• Ф11:
  закреплён только на правую сторону заднего габарита.

Так вот, если перегорит Ф10, то будет заметно, так как погаснет вся приборная доска, вот когда Ф11, то неполадку не заметишь. Для диагностики необходимо открыть крышку капота и найти в монтажном блоке нужный нам Ф11.

В случае если с предохранителем все в норме, тогда ищем маркировку К4

– это реле ламп. Зачастую оно имеет свойство перегорать. В монтажном блоке его легко найти по черному кругу со знаком умножения внутри. На авто с пробегом старые собственники дабы не мучится, устанавливают металлические перемычки.

, что барахлят габариты, может быть банальное окисление клемм в монтажном блоке. Объясню почему: конструктивно он расположен в близко к сливному отверстию, так, что в хороший дождь или ливень возможно попадание воды и листьев, что приведет к замыканию. Просто вопрос времени и не более.

Резиновый чехол не долговечный, который через пару лет утратит свою герметичность, а сливное отверстие забьется мусором.

Согласно неутешительной статистики

Возможны причины в повреждении проводки, но его пути решения строго очерчены: или самому искать, но при условии, что понимаешь суть дела или к мастеру автосервиса. Но причину устранять все равно необходимо, так как это, прежде всего собственная безопасность и безопасность пассажиров, которых водитель перевозит.

, имеет место быть повреждение электропроводки по всему кузову, в следствии естественного старения и негативного влияния погодных условий. Отрицательные температуры приводят к тому, что обмотка теряет свои эластичные функции и провод просто ломается пополам.

Выход один – комплексная замена центральных магистральных проводов

. На рынках или автомагазинах продаются готовые заготовки для разных моделей авто, так что проблем не должно быть. Все что понадобится, так это время на замену.

Собственно говоря, причины почему не горят габариты на ВАЗ 2109 рассмотрены. Советы и рекомендации водителям даны.

От автолюбителей требуется только одно – соблюдение правил дорожного движения и своевременного устранения неполадок. В противном случае будет таким образом повышаться негативная статистика аварийных ситуаций и летальных исходов.

Лампы горят постоянно

1. Передние габаритные огни белого цвета, задние габариты — красные. Передние расположены в блоке передних фар, задние — в блоке задних фонарей.


2. Включаются и выключаются габариты нажатием клавиши «Выключатель габаритных огней», которая установлена в блоке переключателей наружного освещения. Клавиши расположены в центральной части приборной панели над дисплеем бортового компьютера. При включении габаритов и загорании лампочек габаритного освещения на кнопке высвечивается контрольная лампа зеленого цвета.


3. В цепи габаритного освещения установлен плавкий предохранитель габаритного освещения. Он расположен в монтажном блоке, находящемся в моторном отсеке под капотом. Предохранителей два штуки, по одному на каждую сторону габаритных огней. Предохранитель F10 стоит в цепи габаритов левого борта, он же контролирует работоспособность контрольной лампы на приборной доске, предохранитель F11 — это габариты правого борта.

Когда следует включать габаритные огни? Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Почему не включается задний ход ваз 2115. Фонарь заднего хода не горит – что делать

biathlonmordovia.ru → Электробытовые приборы

(ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.

Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и том, как его проверить в случае его неисправности и заменить своими руками, если в этом есть необходимость.

Сразу отмечу, что неработающие фонари заднего хода – не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например – отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений – убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.

Дополнительные причины, по которым не горят фонари при включении заднего хода:

1. , который связан цепью ДЗХ и фонарями;


2. Нарушение посадки датчика заднего хода;


3. Окислились контакты фонарей;


4. Нет контакта проводки с , между блоком с предохранителями и штекером.

Где расположен датчик заднего хода?

ДЗХ можно увидеть если заехать на эстакаду и залезть под машину, на коробке передач будет два датчика, один из них это – , второй – датчик заднего хода

Признаки неисправности датчика заднего хода

Вы включаете заднюю передачу, а фонари не загораются, при этом и лампочка, и проводка находятся в исправном состоянии.

Как проверить датчик заднего хода на ВАЗ 2114?

Выводы:

• Если в таком положении огни горят – датчик неисправен, поэтому его необходимо заменить.


• Если же и в таком положении огни не загорелись – причина в цепи, датчик, скорее всего, не причем.


• Используя тестер или мультиметр, измерьте напряжение на массе и оранжевом проводе, который идет от ДЗХ, если напряжение есть, необходимо проверить плату белых фонарей, а также контактов. Возможно отсутствует контакт между блоком предохранителей и контактами датчика.

Замена датчика заднего хода на “четырнадцатой”

Для замены датчика вам потребуется: новый датчик заднего хода, эстакада, трансмиссионное масло, а также пустая тара и ветошь. Дело в том, что при откручивании старого ДЗХ из отверстия польется масло.

1. Загоните машину на яму и поставьте ее на .


2. Демонтируйте защиту картера двигателя.


3. Снимите контакты с ДЗХ
   .


4. Аккуратно очищаем рабочее место от грязи и пыли.


5. Поднесите подготовленную для масла посуду к датчику заднего хода и открутите его.


6. Попытайтесь максимально быстро достать старый ДЗХ и установить на его место новый, затем быстро закрутить его до упора.


7. Подключите провода питания к новому датчику.


8. Вытрите все от остатков масла, используя ветошь.


9. (при необходимости доливаем масло) и убедитесь в работоспособности нового датчика заднего хода.

Дополнительные причины, по которым не горят фонари при включении заднего хода:

1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;


2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;


3. Вынимаем лампу, она здесь просто вставляется на защелке;


4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Алгоритм поиска неисправности Когда не горит только одна из ламп габаритных огней, тогда проверяем, не перегорела ли она.
