Попробуй поменять № 6 и 7 (под капотом), 15 или 24, возможно какой-то из них.
Если не забуду, попробую у себя поэкспериментировать. Но и ты запросто можешь проверить все: возьми один заведомо исправные предохранители и просто пробуй менять все по очереди. Если не появится свет, значит и не в предохранителях дело.
Осваивающийся
Ответ: не горят габариты и подсветка приборной панели
Спасибо!
если вдруг попробуете, напишите пожалуйста, я смогуу покапаться сам в выходные только
Не работает панель приборов на ВАЗ 2110: не горит подсветка, комбинация и распиновка приборки | LuxVAZ Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей температуры охлаждающей жидкости и уровня топлива в баке. Спрашивайте, я на связи!
Не горят габариты и подсветка приборов Шевроле Лачетти
- F (Ф-1) / 50А: электрический усилитель рулевого колеса (ЭУР). Связан с предохранителем Ф32;
- F (Ф-2) / 30А: кулер печного отопителя (в салоне);
- F (Ф-3) / 60А: генератора;
- F (Ф-4) / 60А: контактная плата генератора;
- F (Ф-5) / 30А: ближнее освещение. Связан с предохранителями Ф12, Ф13.
Предохранители и реле Ауди 80 Б4: схемы блоков, где находятся
Важно: ни в коем случае нельзя устанавливать вместо предохранителя кусок фольги или проволоку — это может привести к возгоранию!
Почему не горят габариты
Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.
- Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:
а) при замене лампы габарита в передней блок-фаре:
— выключить все наружное освещение и открыть капот
— отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом
— вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо
б) при замене лампочки габаритного света в заднем блоке фонарей:
— отключить освещение и открыть багажник
— снять декоративную обивку и вытащить колодку с проводами из контактной группы
— сжать боковые фиксаторы и вытащить контактную панель заднего фонаря с нерабочей лампочкой
— вытащить сгоревшую лампу, нажав на нее и повернув против часовой стрелки
— поставить новый осветительный прибор и установить панель в обратном порядке
- Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.
- Промаргивание при включенных габаритах или слабое свечение ламп.Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.
- Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.
Причиной постоянного перегорания вставки (предохранителя) может быть короткое замыкание в общей автомобильной цепи. В этом случае обязательно надо обращаться к автоэлектрикам, потому что последствия могут быть самыми серьезными, вплоть до возгорания.
Предохранители Ауди 80 Б3 и реле: схема блоков, где находятся и их обозначения
- поднимают крышку капота;
- отключают минусовую клемму аккумулятора;
- салонный блок скрывается крышкой с ручками, которые тянут на себя;
- откручивают винты, удерживающие рамку крепления;
- под рамкой откручивают 4 винта, держащих сам блок;
- открутив винты, снимают блок.
Не горит приборная панель ауди 80 б3 Расположено отдельно от других элементов — в подрулевом пространстве.

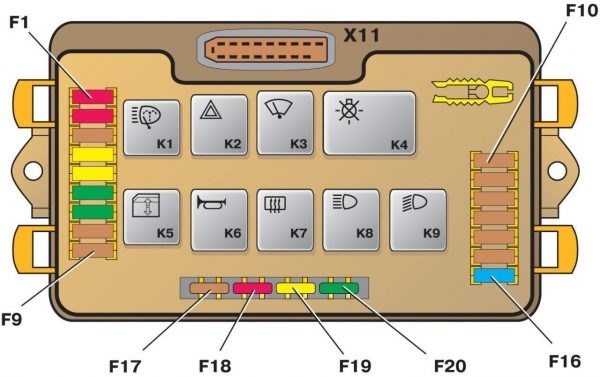

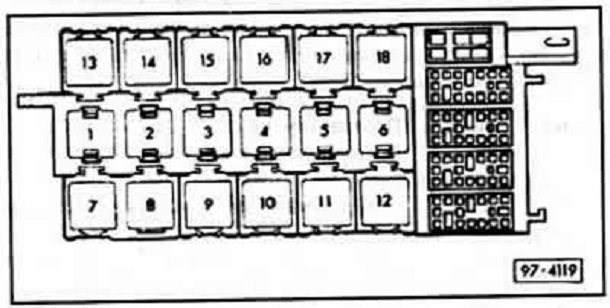

Схема предохранителей
Общие черты последних модификаций Бэ 3 увидели свет в 1987 году. Именно тогда на задней крышке блока впервые появилась схема их расположения. Позднее, в 1988 и 1989, она несколько менялась, чтобы к 1991-му приобрести окончательный вариант. Тогда же появился блок под рулем.
Из схемы нельзя узнать за что конкретно отвечает тот или иной элемент, а только их местонахождение. Чтобы понять предназначение, необходимо сравнить их обозначения с указаниями в руководстве пользователя. Последнее существует и на русском языке.
Реле стартера Audi B3: где находится
Втягивающее расположено не в блоке, а на самом устройстве. В случае необходимости замены, необязательно покупать элемент именно для этой модели — подходит реле и для других Ауди такого же типа. Оригинал же можно найти по цене от 400 до 6 тыс рублей, в зависимости от производителя. Подробнее можно узнать из видео.
Предохранитель и реле бензонасоса
Вставка топливного насоса на Б3 с мотором 1 8 с моновпрыском имеет номер 13 и мощность 15 А. А вот реле расположилось № 10 в основном блоке. Его внешний вид можно увидеть на фото
Поворотники
Предохранитель прикуривателя
Занимает 4 место в блоке мощностью 15 Ампер.
Предохранитель и реле дворников
№15 и 18 (передние и задние) в основном блоке, мощностью на 25 и 5 Ампер. Реле дворников, артикул 99, устанавливается дополнительно автовладельцем.
Печка
Предохранитель № 17 и мощность 30 Ампер. А вот реле печки находится на ее электромоторе.
Вентилятор охлаждения Б3
За безопасную работу радиатора мотора Ауди 80 отвечают 3 элемента — №5, 15 и 20. Их мощность — 30, 25 и 30 Ампер. Предохранители 5 и 20 ответственны за включение вентилятора на максимальную и первую скорости. Реле расположилось на его двигателе.
Предохранитель стартера Б3: где находится
Плавкий элемент автовладельцу необходимо устанавливать дополнительно.
Фары Audi 80 B3
Разгрузочное реле № 5 и находится в основном блоке. Предохранители не предусмотрены в заводской комплектации.
Оповещения реле олеографии
Реле датчика давления масла находится в блоке за приборной панелью.
Предохранитель света: где стоит
Элементы ближнего и дальнего света расположены в основном блоке моторного отсека и имеют номера 8 и 9 (дальний правый и левый), а также 10 и 11 (ближний правый и левый). Мощность каждого из них равна 10 Ампер.
Сигнал
Плавкий защитный элемент № 3 и мощностью 25 Ампер. Он совмещен с предохранителем стоп-сигнала.
| Маркировка / обозначения | За что отвечает (с описанием) |
| F (Ф-1) / 20 | Спидометр, тахометр, датчики |
| F (Ф-2) / 5 | Система курсовой стабилизации |
| F (Ф-3) / 10 | АБС (ABS) |
| F (Ф-4) / 10 | Резервация |
| F (Ф-5) / 20 | Резервация |
| F (Ф-6) / 30 | Подсветка вещевого ящика |
| F (Ф-7) / 30 | Вентилятор отопителя (печка) |
| F (Ф-8) / 20 | Система кондиционирования |
| F (Ф-9) / 10 | Топливная система, бензонасос |
| F (Ф-10) / 10 | Система безопасности |
| F (Ф-11) / 10 | Резервация |
| F (Ф-12) / 10 | Датчик силового агрегата |
| F (Ф-13) / 30 | Боковые зеркала |
| F (Ф-14) / 30 | Стоп сигналы |
| F (Ф-15) / 10 | Автомобильная розетка |
| F (Ф-16) / 15 | Дополнительная электрическая сеть |
| F (Ф-17) / 15 | Аварийка, поворотники |
| F (Ф-18) / 20 | Резервация |
| F (Ф-19) / 20 | Обогрев заднего стекла |
| F (Ф-20) / 20 | Кислородный датчик |
| F (Ф-21) / 20 | Резервация |
| F (Ф-22) / 15 | Стеклоподъемники |
| F (Ф-23) / 20 | Контролер трансмиссии автоматического типа |
| F (Ф-24) / 20 | Печной отопитель, прикуриватель, подсветка салона |
| F (Ф-25) / 15 | Резервация |
| F (Ф-26) / 15 | Резервация |
| F (Ф-27) / 20 | Резервация |
| F (Ф-28) / 15 | Автомобильный сигнал |
| F (Ф-29) / 15 | Центральный замок |
| F (Ф-30) / 20 | Резервация |
| F (Ф-31) / 15 | Система электрического питания |
| F (Ф-32) / 20 | Стеклоочистители лобового стекла |
| F (Ф-33) / 20 | Омыватели передних фар |
| F (Ф-34) / 20 | Омыватель заднего стекла |
| F (Ф-35) / 20 | Топливная аппаратура (дополнительно) |
| F (Ф-36) / 15 | Резервация |
| F (Ф-37) / 15 | Резервация |
| F (Ф-38) / 15 | Резервация |
| F (Ф-39) / 15 | Резервация |
| F (Ф-40) / 15 | Резервация |
Не Работают Габариты и Подсветка Приборов – Повреждение проводки | ✨Мир света
- В месте расположения защитных модулей слышен запах плавленой пластмассы;
- На приборной панели индикатор сигнализирует о наличии поломки в моторном отсеке;
- При подаче тока, переключении режимов скорости, частоты вращения оборудование не работает;
- На монтажном блоке видны прострелы искры, что указывает на недостаточную фиксацию силовых кабелей.
Предохранители Ауди 80 Б3 и реле: схема блоков, где находятся и их обозначения Предохранители правого и левого габаритов расположены в основном блоке под номерами 6 и 7. Мощность обоих составляет 5 А.
Находим причину и восстанавливаем свет
Предохранитель задних противотуманных фар.
Причём здесь бардачок и задние противотуманки? 15-амперный предохранитель F21 завязан с освещением бардачка и модулем экономного режима батареи. Если в в цепи происходит короткое замыкание, перегорает именно этот предохранитель, который подаёт питание на предохранитель блока основного аккумулятора.
Этот предохранитель маркируется ef1 (номинал 30 А) и установлен в монтажном блоке под капотом автомобиля. Кроме этого, он защищает цепи F13, F14, F15, F16, F21, F22, F23 и F24, а в этих цепях как раз и находятся габаритные огни и подсветка приборной панели.
Алгоритм проверки на Шевроле Лачетти
Следовательно, для устранения неисправности делаем следующее:
Проверяем, работает ли подсветка бардачка . Если не работает — разбираем бардачок (предварительно сняв минусовую клемму с АКБ), прозваниваем провода питания на выключатель и на лампочку, при необходимости ищем обрыв или короткое замыкание и устраняем проблему.
Проверяем на целостность предохранители F4 и F6.
Под капотом тоже есть блок предохранителей.
Предохранители Ауди 80 Б3: расположение блока, схема и распиновка
Подсветка приборов

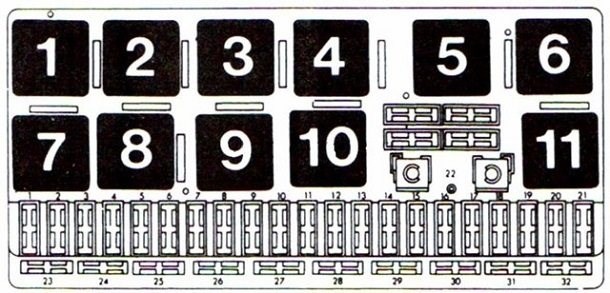

Схема предохранителей
Идентификация контактов на плате предохранителей и блоков реле Начиная с 1988 года, во всех поколениях Ауди 80, расположен в блоке под капотом под номером 4 и имеет мощность 15 А.

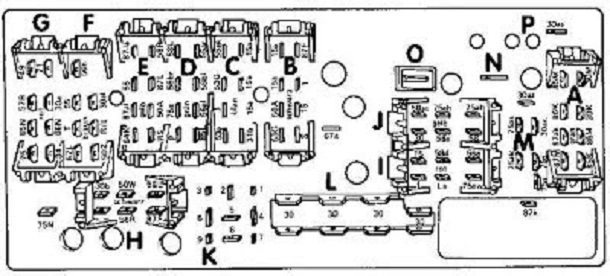

Идентификация контактов на плате предохранителей и блоков реле
- A – Контакты для подсоединения штекера системы кондиционирования, цвет серый.
- B – -||- переднего правого жгута проводов, цвет черный.
- C – -||- комбинации приборов, цвет голубой.
- D – -||- переднего левого жгута проводов, цвет зеленый.
- E – -||-переднего левого жгута проводов, цвет желтый.
- F – -||- комбинации приборов, цвет коричневый.
- G – цвет красный.
- H – -||- заднего жгута проводов, цвет черный.
- I – -||-комбинации приборов, цвет красный.
- J – -||-комбинации приборов, цвет желтый.
- K – -||- реле 3, цвет черный.
- L – Контакты для подсоединения единичного штеккера (клемма 30), цвет бесцветный.
- M – -||-нестандартного оборудования, устанавливаемого по заказу, цвет бесцветный.
- N – Не используется.
- O – Не используется.
- P – К предохранителю 20.
| Номер | Сила тока в амперах | За что отвечает |
| 25 | 5 | Работа обогревательной системы ламбда-зонда (только для бензиновых комплектаций) |
| 26 | 30 | Прицепной механизм |
| 27 | 10 | Впрыск топлива/зажигание |
| 28 | 10 | Зажигание/впрыск (только для безиновых комплектаций) |
| 29 | 10 | Стопы |
| 30 | 5 | Регулировка режима скоростей (только для бензиновых комплектаций с автоматикой) |
| 31 | 15 | Механизм блокировки дифференциала АБС |
| 32 | 10 | Клапан отсечки топлива (дизельные комплектации) |
Замена предохранителей на Ауди 80 Б3
- Небрежное отношение к расписанию планового техосмотра;
- Некачественный ремонт (недоделки, ремонт у самоучек или недостаточно квалифицированных автомехаников);
- Износ, механические повреждения;
- Повреждение изоляции электропроводки авто;
- Короткие замыкания;
- Окисление и попадание конденсата на платы;
- Отход контактов клемм.
Сигнал Как и некоторые другие элементы такого типа, находится под рулевым блоком.
Не горит приборная панель ауди 80 б3
Самоучитель по ремонту приборной панели Ауди 80

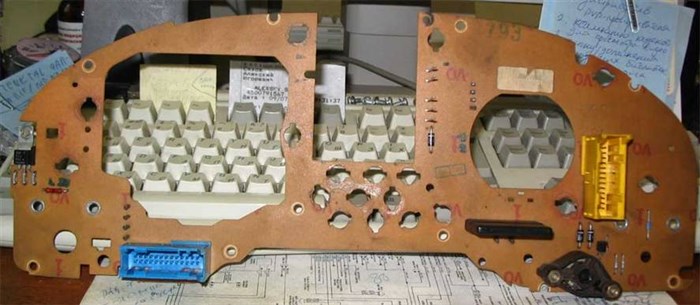

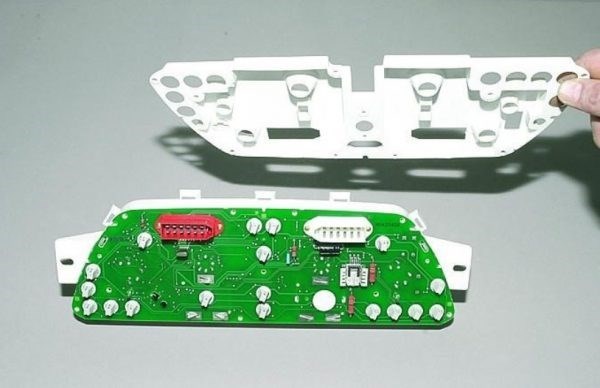

Приборка состоит из корпуса, всяких лампочек, самих приборчиков и основной платы, именно в ней и есть сосредоточение почти всех бед приборки А80, а идут они от того, что она имеет почему-то низкое качество пайки, точнее припой неправильно подобран на мой взгляд, хотя наверно грех ее сильно ругать, так как лет по 15-18 до основных глюков она ходит.
Теперь переходим ко второму большому разъему, и видим что там тоже уже собрались отваливаться контакты…. Как говорится комментарии излишни…….
После того как запаяли и почистили, аккуратно поджимаем иголочкой упругие усики разъемчика, стрелочками показал куда жать
Ну вот в принципе и все, больше ничего интересного и непонятного в приборке нет J И как починять ее тоже понятно. Далее привожу из Бентли по А80 распиновку разъемов, изредка нужно. Хотя на принципиальной схеме это тоже все есть J
Задний ход
Центральный замок
Предохранитель и реле бензонасоса
- Снять ручки трех поворотных регуляторов системы отопления и вентиляции.
- Вывернуть расположенные ниже два винта с крестообразным шлицем. Снять панель.
- Теперь видны три лампочки со стеклянными цоколями.
- Лампочки можно достать из патрона по одной.
Реле стартера Audi B3: где находится За защиту отвечают 6 и 7 элементы на 5 А, которые расположены в основном блоке моторного отсека.
