Электрооборудование автомобиля Лада Приора

Блок предохранителей Лада Приора расположен слева (у левой ноги водителя) и закрыт крышкой. Для доступа к монтажному блоку необходимо:

1. Поверните на 90° три замка крышки.


2. Отщелкнуть фиксаторы и снять крышку.

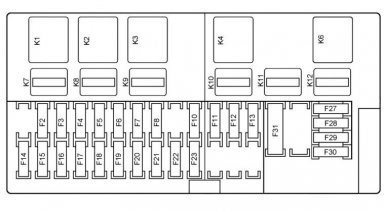

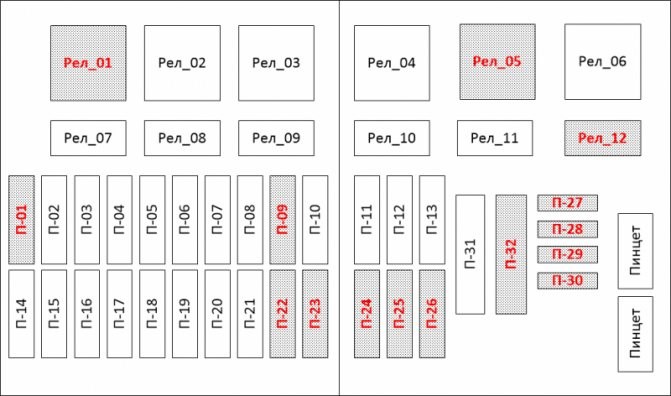

• 1, 2 – пинцеты;


• K1 – реле включения электровентилятора радиатора системы охлаждения двигателя;


• K2 – реле включения обогрева заднего стекла;


• K3 – реле включения стартера;


• K4 – дополнительное реле (реле зажигания);


• K5 – место для резервного реле;


• K6 – реле включения омывателя и очистителя ветрового стекла;


• K7 – реле включения дальнего света фар;


• K8 – реле включения звукового сигнала;


• K9 – реле включения тревожного сигнала;


• K10, K11, K12 – места для резервного реле;


• F1–F32 – плавкие предохранители

Где находится предохранитель омывателя лобового стекла приора

Схема реле и предохранителей Лада (ВАЗ) Приора: расположение, где находится Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой – на фото его расположение выделено синей рамкой:

Схема расположения предохранителей Лада Приора

Схема расположения предохранителей и реле в Priora не очень зависит от поколения, но на нее оказывает влияние комплектация транспортного средства. Если в стандартной и “Норме” она одна, то в люксовой, как и “Норме” с кондиционером – другая. Связано это с наличием кондиционера.

Схема предохранителей Лада Приора Люкс

В комплектациях “Норма” с кондиционером и “Люкс” блок несколько отличается от двух более дешевых набором функций, а значит и предохранители электроцепей.
[ads-pc-4][ads-mob-4]

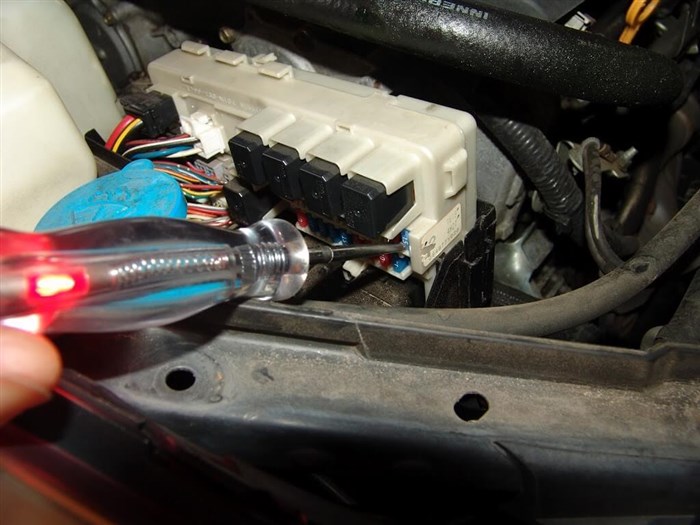

Лада Приора: схема предохранителей и реле под капотом

Возле расширительного бачка под капотом находится второй блок предохранителей, реле здесь отсутствуют. Всего 6 элементов, одинаковых для всех комплектаций авто семейства Lada Priora:

Схема предохранителя замка зажигания на Лада Приора

У левой ноги переднего пассажира, в районе центрального тоннеля, находится третий блок с 5 элементами защиты – 3 предохранителями и 2 реле:

• F1 на 15 ампер – отвечает за защиту цепи главного реле и блокировку стартера;


• F2 на 7,5 – отвечает за цепь питания контроллера ЭБУ;


• F3 на 15 – является предохранителем бензонасоса;


• K1 – главное реле;


• K2 – реле бензонасоса.

Для получения доступа к этим элементам понадобится крестообразная отвёртка.

Где находится реле бензонасоса

Как и его предохранитель вынесен в Приоре в дополнительный блок, находящийся внизу, у центрального тоннеля со стороны переднего пассажира.

Перегорает предохранитель печки приора

1. Вскрыть крышку панели, отщелкнув крепления.


2. Открутить монтажные болты корпуса.


3. Вынуть последовательно все предохранители.

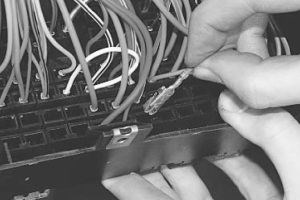

4. Скрепкой или шилом отщелкнуть клеммы проводов.


5. Вынуть проводку из корпуса.


6. Изъять панель из гнезда.

Схема реле и предохранителей Лада (ВАЗ) Приора: расположение, где находится Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е. за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования.

Блок предохранителей и реле Приора

Монтажный блок реле и предохранителей ВАЗ 2170 — Лада Приора.

Где находится: в салоне, в панели приборов с левой стороны снизу под крышкой.

Расположение реле и предохранителей

Расшифровка предохранителей приоры F1-F32

Электровентилятор радиатора системы охлаждения двигателя

Вентилятор отопителя (предохранитедь печки приоры)

Комбинация приборов, освещение салона, стоп-сигнал

Стеклоочиститель, обогрев заднего стекла (управление)

Блок управления электропакетом — предохранитель блока комфорта приора

Применяемость и назначение реле монтажного блока автомобилей Lada Priora в исполнении «люкс плюс»

Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением)

Реле включения обогрева заднего стекла

Реле включения высокой скорости (автоматический режим) очистителя ветрового стекла

Реле включения звукового сигнала приоры

Реле включения звукового сигнала тревожной сигнализации

Реле включения обогрева передних сидений

Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим)

Цепи, защищаемые плавкими предохранителями монтажного блока, на автомобиле Lada Priora в исполнении «люкс плюс»

Монтажный блок, реле включения обогрева заднего стекла (контакты) Контроллер электропакета, контакт «10» колодки XP2 Элемент обогрева заднего стекла

Комбинация приборов, сигнализатор включения дальнего света фар

Монтажный блок, реле включения звукового сигнала Звуковой сигнал

Монтажный блок, реле включения тревожного звукового сигнала Звуковой сигнал тревожной сигнализации

Комбинация приборов, контакт «20» Выключатель стоп-сигнала Лампы стоп-сигналов Блок освещения салона Плафон освещения салона

Плафон освещения порога правой передней двери Дополнительный сигнал торможения

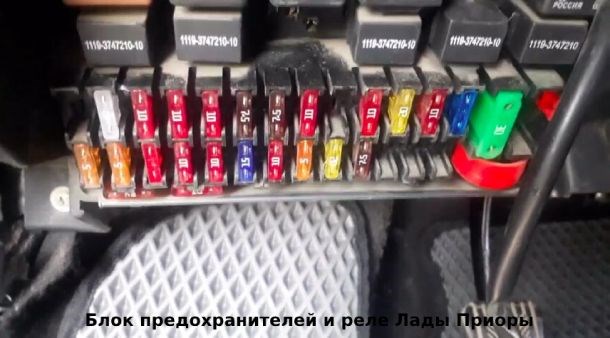

Блок предохранителей и реле Лада Приора

1. предохранитель цепи питания электровентилятора правого (30 А);


2. предохранитель цепи питания электровентилятора левого (30 А).


3. реле электровентилятора правого;


4. реле дополнительное (последовательного включения электровентиляторов левого и правого);


5. реле электровентилятора левого;


6. предохранитель цепи питания электровентилятора отопителя (40 А);


7. предохранитель цепи питания компрессора (15А);


8. реле электровентилятора отопителя;


9. реле компрессора;

Предохранитель эур приора где находится фото F19 (15 А) — подогрев сидений. Если перестал работать обогрев передних сидений, проверьте разъём под сиденьем, проводку и кнопку включения.

Мощность плавких вставок

Все предохранители имеют цветовую идентификацию в зависимости от мощности, на которую рассчитаны их плавкие вставки:

• предохранители вентилятора системы охлаждения (F1), обогрева заднего стекла (F2), электродвигателя салонного отопителя (F9) рассчитаны на силу тока 25 А;


• плавкие элементы предохранителей дальнего света фар (F3, F4), звукового сигнала (F5), аварийных огней (F8), 15-й вывод АБС (F16), противотуманные фонари (F17, F18) защищают цепи, рассчитанные на номинальный ток до 10 А;


• 7,5 А предохранители защищают цепи ламп ближнего света (F6, F7), приборной панели, салонного освещения, ламп стоп-сигнала (все – F10) и заднего противотуманного фонаря (F21);


• габаритные огни (F14, F15), иммобилайзер (F20) – предохранители на 5 А;


• электродвигатель стеклоочистителя (F11) – плавкий элемент на 20 А;


• обогрев сидений (F19) – защита предохранителем мощностью 15 А;


• самый мощный предохранитель 30 А – защита цепей электропакета (F31 или F27).

Схема предохранителей LADA Priora и их расположение в авто с фото и видео: где находятся блоки реле Приоры

• обогрев стекла;


• обогрев сидений;


• габариты;


• стоп-сигнал;


• печка;


• приборная доска;


• освещение салона;


• стеклоочиститель;


• ближний и дальний свет.

Освещение Не забудьте отсоединить клемму «-» от аккумулятора

Схема блока предохранителей Приоры

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);


• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;


• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;


• F4, F6 (60 А) – предохранители силовой цепи генератора;


• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

1. предохранитель цепи питания электровентилятора правого (30 А);


2. предохранитель цепи питания электровентилятора левого (30 А).


3. реле электровентилятора правого;


4. реле дополнительное (последовательного включения электровенти- ляторов левого и правого);


5. реле электровентилятора левого;


6. предохранитель цепи питания электровентилятора отопителя (40 А);


7. предохранитель цепи питания компрессора (15 А);


8. реле электровентилятора отопителя;


9. реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

1. Максимальная скорость вентилятора отопителя


2. Правый вентилятор


3. Реле последовательного включения вентиляторов (низкая скорость)


4. Левый вентилятор


5. Предохранитель левого вентилятора (низкая скорость)


6. Правый вентилятор


7. Вентилятор отопителя


8. Компрессор


9. Вентилятор отопителя


10. Компрессор

Блок предохранителей и реле: расшифровка

Схема расположения предохранителей Лада Приора

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если у вас не работают стоп-сигналы, ни один включая дополнительный салонный, скорее всего дело в выключателе, который находится у основания педали тормоза, проверьте и замените его. Сделать это можно при помощи инструкции по эксплуатации конкретного ТС, на профильных автофорумах и т. Описание блока предохранителей Приоры (под капотом) По всем вопросам пишите мне, я обязательно объясню все нюансы!

Схема предохранителя замка зажигания на Лада Приора

• Засорение фильтрующего элемента насоса омывателя. Метод устранения такой неисправности чрезвычайно прост и эффективен. Демонтируем насос и снимаем фильтр. Промываем его проточной водой, тщательно продуваем сжатым воздухом, после чего осуществляем монтаж в обратном порядке.


• Засорение форсунок подачи рабочей жидкости. Способ устранения аналогичен способу, описанному выше.


• Нарушение герметичности соединений и целостности шлангов. Устраняется путем замены неисправного шланга и восстановления герметичности соединений.


• Нарушения последовательности соединения элементов.

Дополнительный блок предохранителей и реле Если у вас не работают стоп-сигналы, ни один включая дополнительный салонный, скорее всего дело в выключателе, который находится у основания педали тормоза, проверьте и замените его. Если часть стоп-сигналов работает, часть нет, скорее всего перегорели лампы. Чтобы заменить лампу надо снять фару. Чтобы лампы не перегорали, замените их более качественными.

Освещение

Если перегорает предохранитель габаритов, то это свидетельствует о коротком замыкании в цепи освещения. Лампы могут не соответствовать по мощности после замены. Редко, но имеют место случаи, когда КЗ происходит внутри стеклянной колбы. Хотя при внешней проверке видно, что электроды соединены.

Такая лампа подлежит замене и проверке работы цепи без нее. Предохранители могут быть бракованными, рассчитанными на другой ток. Покупать стоит в отделах автомагазинов элементы проверенных марок.

Нарушение герметичности фары приводит к тому, что влага скапливается в патроне, куда установлена лампа. Это можно определить по запотеванию стекла изнутри утром или поздним вечером. Такая фара подлежит замене, на новых авто это можно сделать по гарантии.

Дополнительный блок предохранителей в моторном отсеке

Мощность плавких вставок F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ).

Советы и рекомендации

Во время проверки и/или замены предохранителей и реле важно не перепутать места установки при обратной сборке. Если неправильно установить элементы в блоке предохранителей, тогда различное электрооборудование может оказаться неработоспособным.

Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е. за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования.

Напоследок добавим, что покупка качественных оригинальных деталей является гарантией их долговечности. Возможность того, что в цепи насоса что-то сгорит само по себе без причин, сводится к минимуму. Данная рекомендация в полной мере относится и к реле бензонасоса.

Где находится реле вентилятора

Где находится реле поворотов

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Как и его предохранитель вынесен в Приоре в дополнительный блок, находящийся внизу, у центрального тоннеля со стороны переднего пассажира. Чтобы самому проверить и заменить предохранитель бензонасоса потребуется наличие специального зажима или пинцета. Предохранители автомобилей с климатическими системами По всем вопросам пишите мне, я обязательно объясню все нюансы!

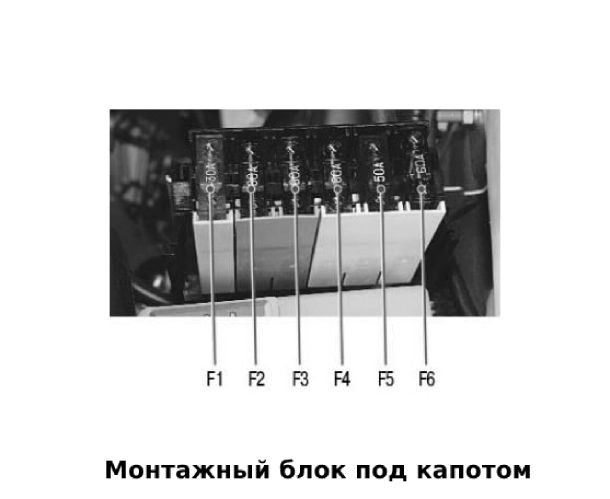

Блок силовых предохранителей под капотом

• обогрев стекла;


• обогрев сидений;


• габариты;


• стоп-сигнал;


• печка;


• приборная доска;


• освещение салона;


• стеклоочиститель;


• ближний и дальний свет.

Возможные причины В салонном блоке есть вставка, отвечающая непосредственно за сам прикуриватель. Она указана цифрой 13 и имеет рабочую нагрузку до 15А.
