Замена ламп автомобиля Nissan Qashqai 2007 — 2013

1. Откройте капот и установите его на упор.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Для наглядности замена ламп показана на снятой блок-фаре.

3. Для замены ламп в левой блок-фаре снимите воздухозаборник, как описано здесь.

Для замены ламп в правой блок-фаре снимать какие-либо элементы не требуется.

4. Поверните патрон лампы указателя поворота против часовой стрелки на 90°.

5. Извлеките патрон из блок-фары.

6. Возьмитесь за колбу лампы пальцами и поверните её против часовой стрелки.

7. Выньте лампу из патрона.

8. Установите новую лампу в патрон, а патрон в блок-фару.

Для замены лампы габаритного огня выполните следующее:

1. Поверните его патрон по часовой стрелке.

2. Извлеките патрон из блок-фары.

3. Потянув за колбу, выньте бесцокольную лампу из патрона.

4. Установите новую лампу в порядке, обратном снятию.

Для замены лампы ближнего света выполните следующее:

1. Отогните край резиновой крышки проема этой лампы и снимите её.

2. Возьмитесь за патрон лампы ближнего света фар.

3. Поверните патрон против часовой стрелки.

4. Извлеките патрон с лампой из блок-фары.

5. Выньте лампу ближнего света из патрона.

Не касайтесь пальцами колбы лампы, так как лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жирные пятна, удалите их спиртом.

6. Установите новую лампу в порядке, обратном снятию.

Для замены лампы дальнего света выполните следующее:

1. Отогните край резиновой крышки проема лампы дальнего света фар и снимите крышку.

2. Возьмитесь за патрон лампы дальнего света фар.

3. Поверните его против часовой стрелки.

4. Извлеките патрон с лампой из блокфары.

5. Выньте лампу дальнего света фары из патрона.

Не касайтесь пальцами колбы лампы, так как лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жирные пятна, удалите их спиртом.

6. Установите новую лампу в порядке, обратном снятию.

Для замены лампы бокового фонаря указателя поворота выполните следующее:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Предохранители Ниссан Кашкай: где находятся, инструкция по замене

Снятие и установка

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Даже если их не видно невооруженным глазом, это жировые отложения, на которые впоследствии будет налипать пыль и другие мелкие частицы. Сначала демонтировать резиновый кожух, затем выкрутить лампу против часовой стрелки и поменять на новую. Замена ламп автомобиля Nissan Qashqai 2007 — 2013 По всем вопросам пишите мне, я обязательно объясню все нюансы!

Блок предохранителей Nissan Qashqai: схема, расположение и способы замены

Ошибка подушки безопасности Ниссан Кашкай J10 — мигание индикатора Что касается транспортных средств Ниссан Кашкай, то эти полу кроссоверы оборудованы тремя БП. Один из блоков, в которых установлены как реле, так и обычные плавкие детали, находится в салоне транспортного средства, а именно в самой торпеде слева от рулевого колеса. В общем, в районе водительского сиденья. Он скрыт за пластиковой облицовкой.

Схема

На обратной стороне облицовочной крышки БП производитель специально указал схему расположения элементов. Кроме того, на ней вы сможете увидеть и таблицу предназначения деталей. Каждая из них выполняет особую функцию. Что же, рассмотрим схему компонентов ниже.

БП в салоне

Примерно так выглядят детали устройства. Более подробное их описание представлено далее.

Передний БП под капотом

Задний БП под капотом

Назначение и расположение предохранителей nissan qashqai (с 2007г) и nissan qashqai 2 (с 2008г)

1. Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.


2. При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.


3. Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Замена ламп Ниссан Кашкай: Пошаговая инструкция Назначение предохранителей и реле заднего монтажного блока моторного отсека, а также защищаемые ими цепи указаны в табл. 10.1, переднего монтажного блока моторного отсека — в табл. 10.2.

Как убрать ошибку?

Избавиться от ошибки компьютера легко можно при помощи сброса, который предусмотрен в Nissan Qashqai, для этого:

• После того, как ключи попали в замок зажигания, следует выжать в пол тормозную педаль и не отпускать до завершения сброса;


• Включаем зажигание и ждем, чтобы потух индикатор airbag, после чего резко выключаем зажигание;


• Через 3 секунды повторяем процедуру, не отпуская тормоз;


• Повторяем процедуру еще дважды;

Этот способ поможет выполнить сброс ошибки компьютера. Возможно, что система «не видит» одну из подушек. Такие действия должны вызвать режим само диагностики подушек, индикатор станет мигать с длинным интервалом, это означает успех. Теперь можно выключить зажигание, потом включить и завести мотор. Больше этот сигнал вам надоедать не будет.

Блок на аккумуляторе

1. Просто выключить этот индикатор, убрав от него питание. Можно заклеить темным материалом изнутри под панелью, чтобы лампочка не просвечивала или замазать темным лаком на панели. Это если заменить или ремонтировать систему дорого, а собственная безопасность не сильно беспокоит.


2. Можно попытаться сбросить ошибку Nissan Qashqai, это сработает, если мигание произошло из-за сбоя в работе ЭБУ (компьютера) автомобиля. Сброс устранит сбой и индикатор погаснет;


3. Самостоятельно проверить состояние контактов подушек и датчиков Ниссан Кашкай, если вы в этом разбираетесь;


4. Проверить предохранители системы, возможно причина в их неисправности;


5. Обращение на СТО, где смогут решить проблему за ваши деньги. Это самый дорогой способ, зато будете уверены, что система безопасности вас не подведет, в критической ситуации;

Когда необходимо менять лампы ближнего света на Ниссан Кашкай Лампочки лучше выбирать фирменные, дешевые китайские элементы порой не соответствуют заявленным характеристикам, служат мало, не обеспечивает достаточной интенсивности светового потока. Philips, Bosch, Osram – хорошие, надежные и проверенные многими владельцами Nissan Qashqai решения.

Предохранители Ниссан Кашкай

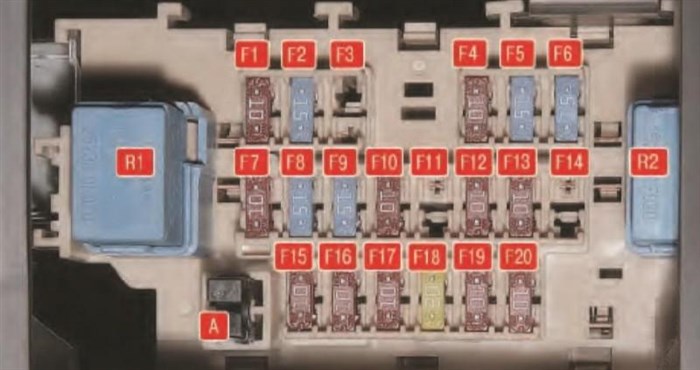

Салонный БП

Современные авто хороши достаточно простым доступом к этим элементам. К тому же схема предохранителей Ниссан Кашкай указана прямо на крышке блока, что упрощает работу с элементами. Поэтому ниже будет описано – какой предохранитель за что отвечает. Салонный набор находится слева внизу торпеды и открывается просто движением пальцев.

Далее назначение каждого из предохранителей в порядке схемы:

1. Аудиосистема, привод внешних зеркал.


2. Передняя розетка.


3. Запасной.


4. Система кондиционирования, обогрев салона.


5. Электропривод отопителя.


6. Повтор номера 5.


7. Доп.оборудование.


8. При МКПП – вариаторный датчик.


9. Аудио (-).


10. Стоп-сигналы.


11. Запасной.


12. контроль оборудованием.


13. Оборудование салона.


14. При наличии – розетка задняя.


15. Отопление зеркал.


16. Блок контроля оборудованием.


17. Оборудование.


18. Моторчик дворников лобового стекла.


19. Подушки безопасности.


20. Обогрев кресел.


21. Реле1 – доп.оборудование салона.


22. 2 – вентилятор отопления.

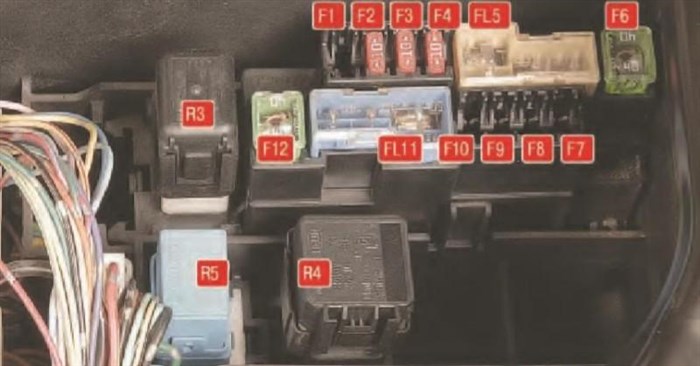

Задний под капотом

Чтобы до него добраться, нужно снять воздухозаборник, открыть крышку и отключить колодки силовых проводов, чтобы добраться до самих предохранителей.

1. Турбодизель или турбина охлаждения воздуха.


2. При полном приводе – блок переключения трансмиссии.


3. Генератор.


4. Клаксон.


5. Рулевой усилитель, омыватели оптики (насос), ABS.


6. ABS, система курсовой стабилизации.


7. При дизельном ДВС – обогрев салона.


8. Повтор номера 7.


9. Повтор номера 7.


10. Запасной.


11. Вентилятор охладительной системы ДВС, зажигание.


12. Управление оборудованием салона.


13. Реле 3 – клаксон.


14. 4 – вентилятор охладительной системы ДВС.


15. 5 – омыватели фар.

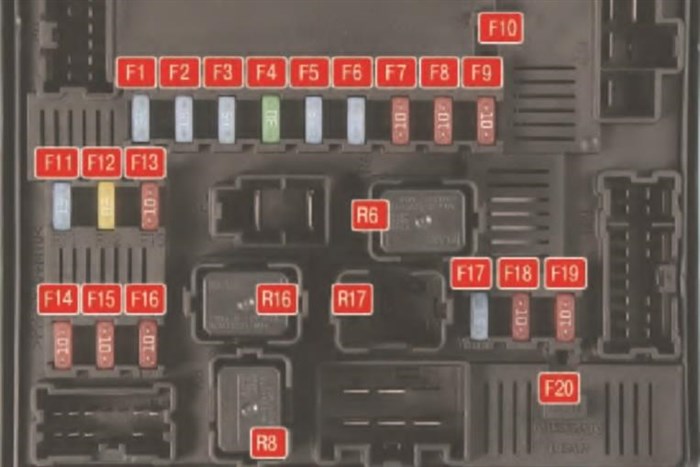

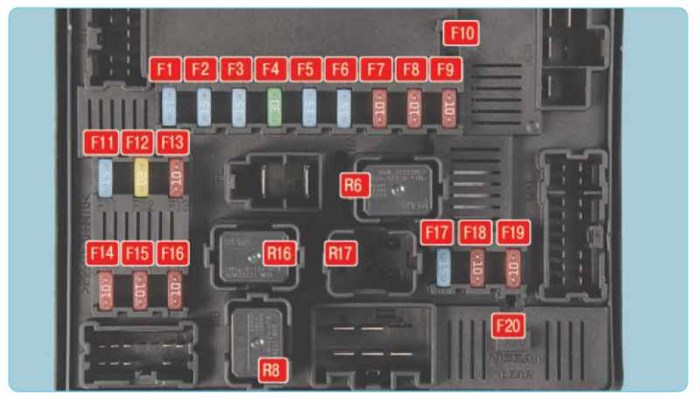

Находится фактически рядом с передним блоком. Крышка снимается также. Кроме предохранителей и реле в нем находятся плавкие вставки.

1. Обогрев стекла двери багажника, обогрев зеркал заднего вида.


2. Повтор номера 1.


3. Противотуманная оптика.


4. Очищение лобового стекла.


5. Правая фара, ближний свет.


6. Левая фара, ближний.


7. Правая фара, дальний.


8. Левая фара, дальний.


9. Габариты.


10. Запасной.


11. Трансмиссия.


12. Блок контроля ДВС.


13. Компрессор кондиционирования.


14. Лампа индикации заднего хода.


15. КПП.


16. Контроль ДВС.


17. Насос топлива.


18. Контроль топливных форсунок.


19. Гидроэлектроника ABS.


20. Запасной.


21. Реле 6 – система зажигания.


22. 8 – обогрев стекла двери багажника.


23. 16 – малые обороты охлаждения ДВС.


24. 17 – высокие обороты охлаждения ДВС.

Виды и замена лампы ближнего света на автомобиле Ниссан Кашкай

1. Модуль системы зажигания.


2. Привод включения головного вентилятора охлаждения мотора.


3. Устанавливается опционально, отвечает за задние противотуманки.


4. Вспомогательный элемент электроцепи. Часто сюда подключается маломощное бортовое оборудование.

Предохранители в переднем блоке
Описание элементов узла в салоне

Замена лампочки ниссан кашкай

Сколько стоит замена ламп ближнего/дальнего света Qashqai

В сервисе за такую процедуру с вас могут взять около 300 руб. в то время как сама лампочка Osram ORIGINAL LINE H7 12В 55Вт (64210) будет стоить 180 руб. (цена «COOL BLUE INTENSE H7» 570 р.). Кстати, хорошим аналогом будет лампа Philips H7 12v 55w px26d premium, у нее цена лишь незначительно выше от оригинала, зато светит значительно лучше.

Как заменить лампу ближнего света Кашкай

1. Находим за фарой черную круглую крышку.


2. Вскрываем её.


3. Лампочка вынимается, вместе с разъемом, путем поворота против часовой стрелки;


4. Затем вытягиваем лампу из электроразъема.


5. Аккуратно ставим новую и устанавливаем на место.

Наглядно весь процесс замены лампы Н7 ближнего/дальнего света Ниссан Кашкай смотрите на фото.

В мануале схема замены ламп ближнего и дальнего света на Кашкай выглядит так. Что на первый взгляд и совсем пустяковое дело, но на практике чуть сложнее (хотя и не на много).

с правой стороны (на против переднего пассажира) добраться к лампочке будет немного проще, а на левой (на против водителя) чтобы было удобно добираться к лампочкам фары, придется приподнять воздухозаборник. А крепится он двумя клипсами.

Клипсы двойные и не нужно стараться вырывать поддевая плоской отверткой возле заборника, её нужно сразу поддеть посредине, что вынуть внутреннюю часть,

а затем без проблем извлекаем и остальную часть клипсы.

Поднимаем воздухозаборник вверх (возможно кто то пожелает её совсем снять для удобства).

Против часовой стрелки откручиваем черную пластмассовую крышку сзади фары.

Вот уже видим лампочку ближнего света Кашкая. Фиксирующей скобы там нет, лампу вместе с разъемом просто проворачиваем чуть против часовой стрелки и вынимаем.

Теперь остается вынуть лампу их электрического разъема.

Лампу вынули, а на её место ставим новую.

Устанавливаем такую же как и стояла (оригинал Осрам).

При установке новой лампочки в разъем НЕ можно ни в коем случае браться голыми руками за стекло, одевайте или перчатки, или же просто как на фото держите лампочку Н7 салфеткой.

Снятие фар и замена всех лампочек на Ниссан Кашкай

Любому водителю стоит знать, как менять фары на его автомобиле. Это поможет сэкономить массу времени и средств, исключить необходимость поездки в сервис из-за перегорания лампы или механического повреждения оптических элементов. Изучим инструкции, дающие возможность без проблем провести замену ламп на Nissan Qashqai.

Задняя оптика

• Обесточьте транспортное средство, снимите отрицательную клемму с аккумуляторной батареи.

Дальний свет фар

• Багажник открывается, и откручиваем винты крепления фары.


• Зажимы удаляются, и фара выдвигается на себя.


• Защелки освобождаются у основания, а колба (верхняя) удаляется.


• В сгоревшей зоне установлена ​​новая лампочка.


• Сборка обратная.

Габаритные огни А самое главное, испачканный участок станет сильнее нагреваться, что в итоге приведет к скорейшему перегоранию лампы.

Где находится монтажный блок реле и предохранителей.

Для обеспечения надежного и бесперебойного функционирования электрооборудования Ниссан Кашкай предусмотрена установка специальных монтажных блоков. Они состоят их предохранителей и реле. Предохранители с плавками вставками на различный номинальный ток предотвращают сгорание электрооборудования Ниссан Кашкай при возникновении коротких замыканий.

Рассмотрим зону действия защитных элементов в отдельных монтажных блоках Nissan Qashqai первого и второго поколения.

Предохранители Nissan Qashqai J11

Реализация Кашкай второго поколения стартовала в феврале 2014 года и продолжается до сих пор. В 2022 году Nissan Qashqai J11 подвергся рестайлингу, что сопровождалось изменениями в интерьере и внешнем облике кузова. Для производства модели налажены конвейерные линии в Великобритании, Китае и России.

Блоки предохранителей в салоне

Предохранители в салоне Ниссан Кашкай, с номиналом плавкой вставки от 5 до 20 Ампер, расположены в трех блоках. Один является основным, а два дополнительными. Далее детально рассмотрим их электрическую схему и место установки.

Основной салонный блок

Смонтирован в торцевой части приборной панели. В нем установлено 33 защитных элемента, с плавкими вставками номиналом на 5, 10, 15, 20А и 4 реле, в том числе предохранитель прикуривателя Ниссан Кашкай.

Четыре реле отвечают за функционирование следующих компонентов: R1 – зажигание, R2 – отопительный комплекс, R3 – обогрев стекла задней двери, R4 – вспомогательное оборудование.

Наиболее часто используется защитный элемент с предельным значением тока в десять ампер, который установлен во 2, 4, 5, 12, 13, 14, 21, 22, 24, 27, 28, 33 посадочном гнезде.

Дополнительные предохранительные узлы в салоне Qashqai

Салонные предохранители Ниссан Кашкай j11,также устанавливаются в двух дополнительных блоках. Они расположены с правого торца торпеды. Первый вспомогательный монтажный блок защищает следующие цепи с номинальным током плавкой вставки в десять ампер, за исключением гнезд №73, 80:

Дополнительный блок предохранителей в салоне Кашкай J11, расположение

1. R1 – вспомогательное;


2. R2 – зажигание;


3. R3 – не задействован;


4. 71 – датчик угла поворота руля;


5. 72 – приборная панель;


6. 73, 80 – мультимедийный и навигационный комплекс, камера для обзора 360 градусов (10/20А);


7. 74, 81 – комплекс управления КПП (TCM);


8. 75, 78 – не задействован;


9. 76 – усилительный и управляющий комплекс кондиционера;


10. 77 – ABS;


11. 79 – реле маслонасоса.


12. Еще один вспомогательный монтажный узел состоит из четырех контактных гнезд:


13. 82 – маслонасос;


14. 83 – TCM;


15. 84, 85 – не задействованы.

Задний ход

• Они расположены под левой фарой, за бампером.


• Блок 1 — пример фото


• Пример схемы 1-го блока


• Блок 2 — фотография


• Схема 2-го блока под фарой


• Обозначение

Снятие фар и замена всех лампочек на Ниссан Кашкай Произвести установку нового светового сигнала и монтаж всех компонентов в обратной последовательности.
