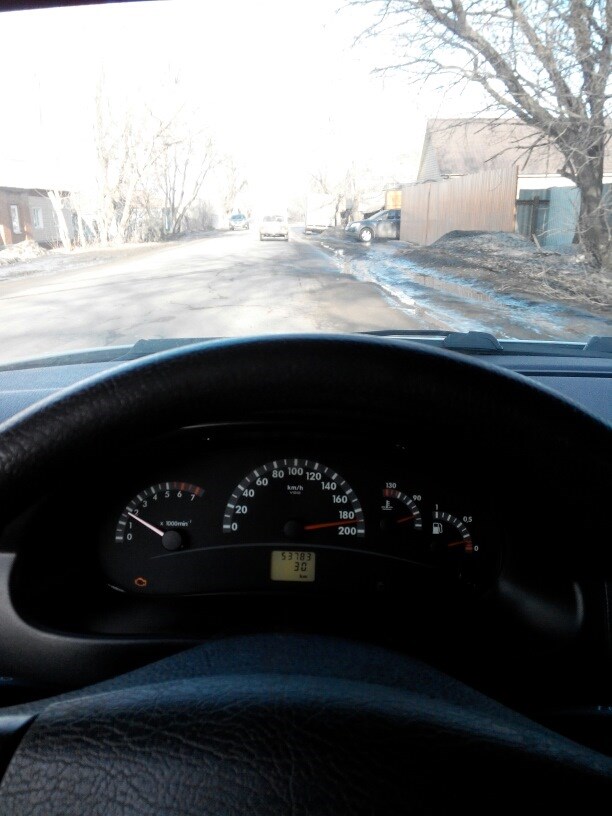

Тускло Горит Подсветка Приборов на Приоре. Проблемы с проводкой
Меняем лампы в щитке
Всего в щитке приборов на Приоре 5 ламп подсветки — 4 из которых по середине и одна подсвечивает нижний дисплей.
Производим замену ламп на обычные или светодиодные и производим сборку в обратной последовательности.
Если устанавливаете светодиодные лампы будьте внимательны, у них есть полярность. Поэтому перед установкой щитка на место, подсоедините колодку включите подсветку приборной панели и проверьте — все ли лампы горят.
Товарищи, ситуевина такова, что периодически стала гаснуть вся панель приборов (при этом если включить поворотники, индикаторы включаются, но остальная панель по прежнему без света), и все другие указатели тоже (регуляторы климата и т.д.). Внешнее освещение при этом продолжает работать исправно, мафон играть. Куда копать?)
Как найти Х2-2:
http://xn—-8sbabr6ahc3e.xn--p1ai/images/LADA_Priora/Tuning/Other/podkluchenie-antiradar-priora/mus2.jpg
Если машина свежая и вместо контроллера электропакета установлен Центральный Блок Кузовной Электроники, то тогда всё проще — подсветка берёт свои истоки в модуле управления светотехникой, контакт 58b, провод так же белый.
Gennadiy K
Машин 08 года. Хорошо, первым делом полезу к кэпу) верно понял, скинуть минус, теребить колодку. потом накинуть минус? на сиги или еще на чем то не отразиться снятие х2?
скинуть минус, теребить колодку?Угу.
потом накинуть минус?Разумеется да.
а сиги или еще на чем то не отразиться снятие х2?Да не должно ничего отразиться, минус же скинули.
Snickers, понятно, придётся тебе самому разбираться. Возможно даже сама сигналка включает фары и габариты, хотя не знаю, предполагаю просто.
Здравствуйте. Подскажите, куда копать. При включении поворотников или аварийки подсетка приборки притухает(яркость уменьшается) в такт миганию поворотников.

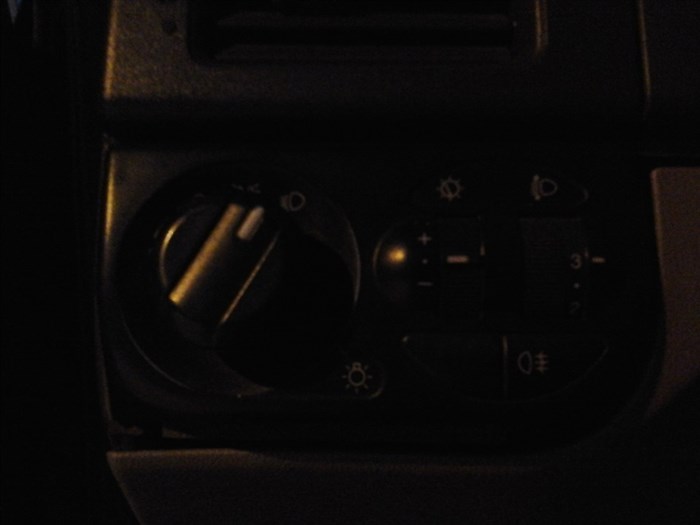

Здравствуйте, товарищи. у меня возникла такая проблема: не горит подсветка панели приборов, ручек печки, обогрева стекла, прикуривателя, но горит подсветка стеклоподъемников, МУС-а. ко всему прочему не горит левая сторона габаритов, ближний свет горит нормально. что может быть общего у не горящих элементов и куда полезть?
Добавлено через 7 минут
и еще ошибся, МУС-а тоже не горит
F14 (5 А) Лампы габаритного света (левый борт)
Комбинация приборов, сигнализатор главного включателя света
Фонари освещения номерного знака
Фонарь освещения багажника
Контроллер электропакета, контакт «12» колодки X2
привет всем помогите пожалуйста. сегодня завел машину включил ближний свет. а торпеда и вся подсветка не горит, плюс поворотики не работают в движении и при переключении. а когда включаешь аварийку, и сигналку поворотники моргают
Добавлено через 2 минуты
привет всем помогите пожалуйста. сегодня завел машину включил ближний свет. а торпеда и вся подсветка не горит, плюс поворотики не работают в движении и при переключении. а когда включаешь аварийку, и сигналку поворотники моргают
Не горит подсветка панели приборов на Лада Калина — почему и что делать
Не работают стрелки на приборной панели приора – Прокачай АВТО Читайте также: Электросхема уаз патриот с описанием электропроводки, неисправности электрооборудования
Комментарии 44
Как проблема решилась? У меня такая же дичь, несколько приборок пробовал, тоже самое
В чем причина разобрался?а то тоже приключилась такая беда
Приборка дохлая была, а все что мерил оказывается были с каншиной, по этому не работали
Помогите и мне разобраться
завожу машину, трогаюсь с места, стрелки стоят(обороты, спидометр)
после нескольких км они начинают работать
При тесте эти стрелки трясутся стоя на месте…
чтобы поменять цвет в приборке нужно только поменять лампочки и все ?
я так жэ кстати поковырялся, поменял предохранитель, раскрутил ее и просто контакт плотнее сделал, потом сама заработала
у меня так жэ было, машина стояла чисто недели 2, поездил и она обратно (приборка) заработала сама по себе
Ну будем надеяться, хотя я уже наметил купить новую!
Спасибо всем за помощь, все таки это сдохла панель, придется новую покупать(((
под капотом предохранитель на борт сеть и т д в мурзилке почитай, у меня на 2110 была перезарядка и зависал щиток…

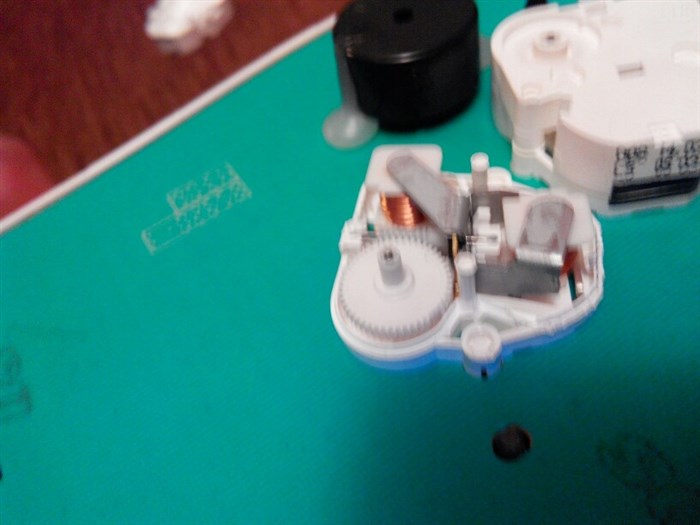

А кто знает возможно ли заменить моторчики стрелок? У меня накрылся тахометр!
Возможно всё!он впаивается, от другой панели!а так в отдельности не видел!
короче . у меня эта беда лечиться так . переодически бывает выскакивает . раз в пару месяцев . там предохранитель есть помоему на 15 А он еше на плафон идет . Вот его вынимаю вставляю и все опять работает . странно но если просто пошевелить результата ноль . Предохранитель красный справа если не изменяет память 4 по счету .
Эх, я там все предохранители проверял, выдергивал, результат тот же, вечером проверю с другой панелью, посмотрим что будет😊
Да, проверил, другая панель работает, моя сдохла.(((
Потухла панель приборов приора — Все о Лада Гранта
- На щитке приборов мигает индикатор стояночного света ВАЗ Приора – 10 ответов
- Горит батарея на приборах в Приоре – 5 ответов
- Что обозначает восклицательный знак, возле круга, в Приоре? – 5 ответов
- Перестали работать приборы после замены лампочек подсветки – 3 ответа
- Поднимается стрелка оборотов при включении зажигания – 3 ответа
Замена подсветки панели приборов Лада Приора | салон приоры Александр, тогда предохранитель наверное
Блок в моторном отсеке
Блок силовых предохранителей находится в моторном отсеке под капотом, около левой опоры стойки. Чтобы добраться до него, нужно открыть крышку, поддев защёлку.
1 (30 А) — цепь системы управления двигателем.
При проблемах с электронным блоком управления, коротких замыканиях и прочих неисправностях может перегореть этот предохранитель.
2 (30 А) — бортовая цепь автомобиля.
3 (40 А) — бортовая цепь автомобиля.
5 (50 А) — цепь электроусилителя руля.
При любых неполадках важно не паниковать, рассуждать трезво и логически. Самое главное провести диагностику и установить причину поломки. Если у вас не хватает опыта или нервов, проще записаться в ближайший автосервис, если в нём есть грамотный электрик.
Надеюсь эта статья поможет вам разобраться с проблемами электрики и быстро устранить любые неисправности Приоры. Если у вас есть какой-то опыт или информация, оставьте комментарий ниже, полезная информация будет добавлена в статью.
всем привет, ребята такая проблема не горит подсветка панели прибора, что может быть.
Ребят кто менял радиатор печки
Тут такое дело: приехал
Если менты бы так гоняли
31 комментарий
пред или лампочки перегорели (если лазил туда, мог мтряхнуть)
Евгений, пред идёт под номером F12, и она же относится освещение салона и стоп-сигнал
Артём, не одна лампочка не горит на приборке
Александр, тогда предохранитель наверное
Артём, другая приборка работает прбовали
Александр, может лампочки потухли. вытаскивал смотрел?
Артём, да и лампочки меняли, не горит всё равно а попробовали др приборку всё норм работает
Александр, значит чтото в приборке . Контакт какой-нить отвалился. над разбирать и смотреть наверное
Артём, вот этот провод не должен тут быть. Из за этого может не гореть вся приборка?
Александр, может коротнуло где и все лампы погасли
Евгений, посм мне этот провод не нравится что он вообще тут делает
Александр, честно я не знаю, не разбирал приборку еще.
Артём, ну здесь видно что этот провод тут лишний не должно так быть
Александр, а до этого горело все исправно?
Артём, я себе делал другим цветом приборку нету там никакого провода, а эта приборка не моя друг дал посмотреть что не так, а он и сам не знает вот только недельку катается на приоре как купил она не горела но тот хозяин сказал туда лампочки поставить и всё норм поставили лампочки а она не горит
Александр, а ну т.е. это не твоя приборка и ты 100% не знаешь горела ли она?
не не моя, я хз что с ним попробую этот провод убрать и лампочку на место впаять если нет то скажу пускай выкидывает его
Александр, походу утаил предыдущий хозяин чтото. Попробуй убрать, может что получится или искать приборку. Хотя че, ночью фонариком подсветил и поехал дальше)
Ремонт щитка приборов приора
Предохранители в салонном монтажном блоке
Дополнительный блок
Предохранители и реле в Ладе Приоре, электрические схемы Там только на саморезах, приборка сама по себе держиться вроде на 2 саморезах и 2 креплениях снизу, просто сильнее тяни на себя, там шматок проводов мешает свободно вытащить, первый раз тоже не мог вытащить, а вот все последующие вынимается с закрытыми глазами )

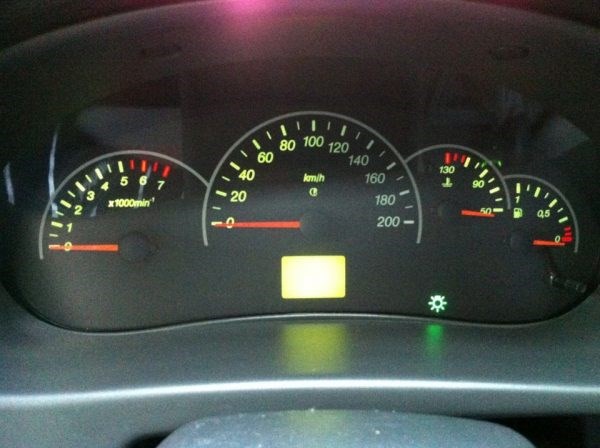

Замена подсветки панели приборов Лада Приора
Далее осторожно вынимаем ж/к экранчик. Вытаскиваем зеленый светофильтр, стираем зеленое напыление светофильтра и ставим всё обратно.

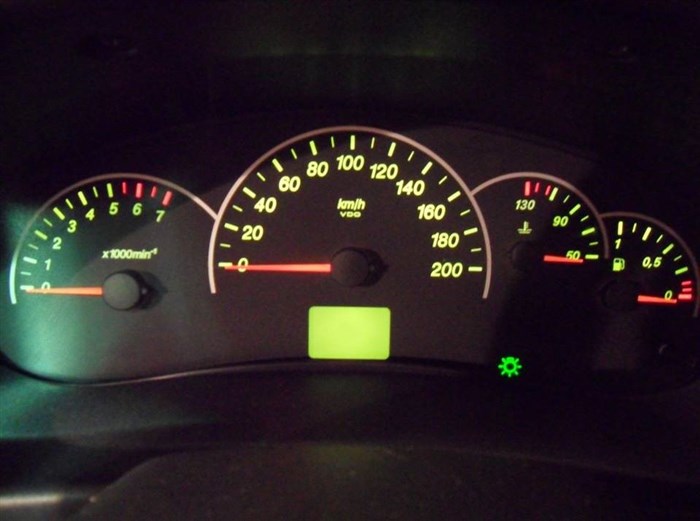

Далее меняем 5 лампочек на белые светодиоды (так же можно поставить красные или синие диоды, кому какая подсветка больше нравится). Я покупал белые светодиоды уже вместе с цоколем в магазине радиотоваров.
На фотографии видно, что светит ярко, но в реале, намного хуже. Покатавшись, стали мигать некоторые диоды, видимо плохой контакт был, и я решил немного переделать подсветку.
Купил1 метр светодиодной ленты и паяльник с тонким жалом.
Начнем. берем ленту и нарезаем полоски, по 3 диода в каждой, и припаиваем к ним проводки. Я взял одножильный медный провод.
Далее приклеиваем эти полоски таким образом, как показано на фото. В некоторых местах необходимо просверлить отверстия под провода.
Проверяем всё это дело. Для проверки светодиодов я купил 9 вольтовую батарейку «Крона». Все диоды светятся
Реле и предохранители в Ладе Приоре. Неисправности электрики ВАЗ-2170, -2171, -2172
Проблемы с лампочками Добавлено через 2 минуты
привет всем помогите пожалуйста. сегодня завел машину включил ближний свет. а торпеда и вся подсветка не горит, плюс поворотики не работают в движении и при переключении. а когда включаешь аварийку, и сигналку поворотники моргают
Блок в моторном отсеке
Блок силовых предохранителей находится в моторном отсеке под капотом, около левой опоры стойки. Чтобы добраться до него, нужно открыть крышку, поддев защёлку.
1 (30 А) — цепь системы управления двигателем.
При проблемах с электронным блоком управления, коротких замыканиях и прочих неисправностях может перегореть этот предохранитель.
2 (30 А) — бортовая цепь автомобиля.
3 (40 А) — бортовая цепь автомобиля.
5 (50 А) — цепь электроусилителя руля.
При любых неполадках важно не паниковать, рассуждать трезво и логически. Самое главное провести диагностику и установить причину поломки. Если у вас не хватает опыта или нервов, проще записаться в ближайший автосервис, если в нём есть грамотный электрик.
Надеюсь эта статья поможет вам разобраться с проблемами электрики и быстро устранить любые неисправности Приоры. Если у вас есть какой-то опыт или информация, оставьте комментарий ниже, полезная информация будет добавлена в статью.
здорова парни. подскажите не горит подсветка блока управления отопителем. куда лезть, с чего начать? мож предохранитель какой есть?
Подскажите сайт с недорогими дисками и резиной чтоб провереный был кроме
Хочу прошить приорку
Куплю приора
11 комментариев
Булат, разобрать выкинуть старую воткнуть новую
Булат, возможно проводка отошла, а если лампочка, то она там припаяна, нужно будет светодиод перепаивать
Данил, ща смотрел сам блок работает, значит провода на месте, диоды наверн
Булат, у меня было что блок работает, а подсветки нет, провода воткнул посильнее и все норм стало, а перепаять легко, нужен только паяльник тонкий
Схема блока предохранителей Приоры
- F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
- F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
- F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
- F4, F6 (60 А) – предохранители силовой цепи генератора;
- F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления
Предохранители F11 (20 А) — обогрев заднего стекла, стеклоочистители.
Если не работает обогрев, см. информацию про F2.
Если не работают передние «дворники», проверьте затяжку гаек на валах, работу мотор-редуктора, сняв его и подав на него напряжение 12 В. Если мотор вышел из строя, замените новым. Снять мотор проблематично из-за конструкции, поэтому лучше обратиться в автосервис.
Советы автолюбителей и рекомендации специалистов
Может происходить разрыв по цепи регулировки яркости подсветки. В реостате регулировки есть припаянная пружинка — она имеет свойство отваливаться. Можно просто поставить перемычку, т. е. обойти реостат, тогда не будет регулироваться яркость, или припаять её обратно — нужно будет снять реостат.
Ustov
http://autolada.ru/viewtopic.php?t=100217
Часто разбалтываются контакты ламп, да и горят они очень быстро. Я уже не одну поменял.
kompositor77
http://kalina-club.com.ua/forum/index.php?showtopic=6768
Лампочки подсветки приборов лучше сразу поставить светодиодные, они ненамного дороже, но пасмурным днём или при заходе солнца приборы читаются на ура.. Тем более что никаких переделок не надо, цоколёк подходит…
maxx
http://kalina-club.com.ua/forum/index.php?showtopic=6768
Всё можно сделать самому, все в основном так и делают, ничего сложного, главное, всё открутить не сломать, разъём отсоединить. И проверить лампочки, все ли целые, проверить контакты. Может лампочки некоторые перегорели и кажется, что хуже светит.
privatalex
http://kalina-club.com.ua/forum/index.php?showtopic=6768
У меня тоже была такая проблема. Подсветка непонятным образом то пропадала, то включалась снова. Всё дело в подсветке прикуривателя. Коротит контакт и мозги отключают подсветку. Открутил накладку под рычагом КПП и замотал изолентой провода возле прикуривателя. Всё ОК.
Роман Диденко
https://otvet.mail.ru/question/93393860
Там вертушка такая. Регулировка яркости щитка. Её надо покрутить, не поможет либо заменить либо снимают её совсем и сделать напрямую.
Такси Оса
https://otvet.mail.ru/question/93393860
Если подсветка приборов на «Лада Калина» перестала гореть, то с устранением проблемы затягивать нельзя. Делать это надо в ближайшие сроки. В большинстве случаев, на устранение возникшей проблемы придётся потратить максимум 30–50 минут.
