Предохранители Toyota Yaris / Vitz (XP90), 2005 — 2011

Рассмотрены автомобили Toyota Yaris 2 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

Блок предохранителей и реле в моторном отсеке.

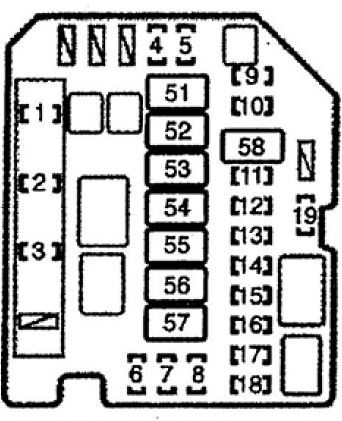

Схема расположения предохранителей и реле в блоке.

Блок предохранителей в салоне.

Он находится под приборной панелью за крышкой, на которой нанесена схема расположения предохранителей.

Замена предохранителя прикуривателя (см. видео).

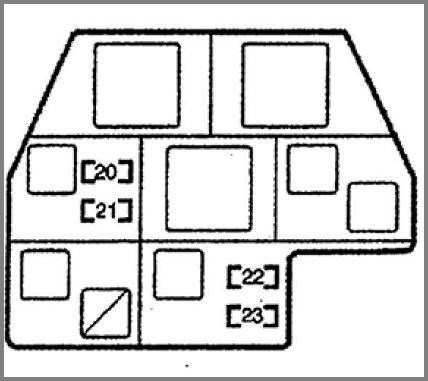

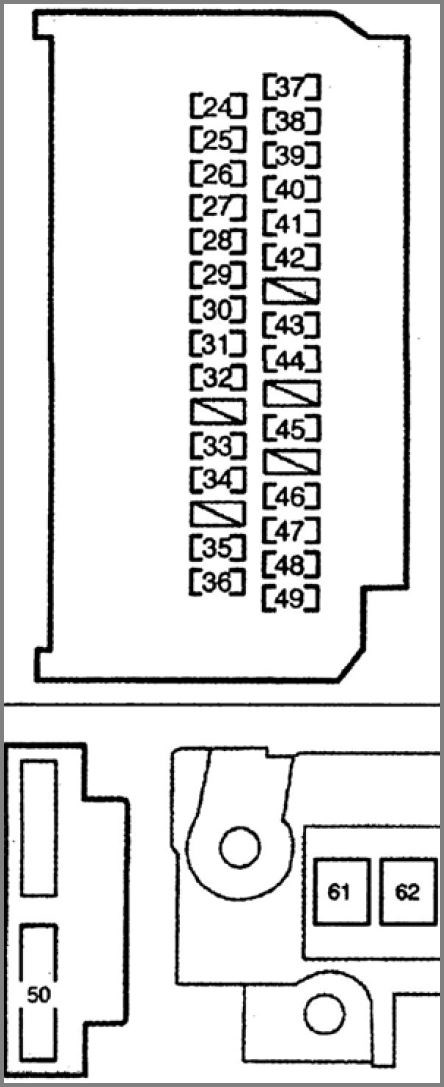

Схема расположения предохранителей в блоке.

Как включить ближний свет фар на автомобиле

Ремонт и замена противотуманной фары на Toyota Camry своими руками Находясь за рулем транспортного средства, водителю необходимо четко видеть дорогу, по которой движется авто.

Распространенные неисправности туманок и способы их устранения

Причины, по которым не горят противотуманки, могут быть следующие:

• перегорел предохранитель;


• перегорели лампочки;


• нет контакта в реле;


• неисправна кнопка выключения;


• плохой контакт на массу кузова или самих ПТФ;


• неверное подключение;


• окисление контактов.

Для диагностики и устранения неполадок понадобится тестер и набор инструментов. Самой распространенной неисправностью электрооборудования является перегоревшие предохранители. Если они сгорели, их нужно поменять.

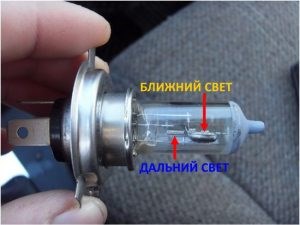

Если с предохранителями все в порядке, то нужно проверить лампочки в фарах. Они могут перегореть в результате короткого замыкания, или по причине естественного износа. Проверить исправность лампы можно с помощью заведомо рабочего источника света

Важно, чтобы цоколь у исправной лампы был такой, какой цоколь у нерабочего элемента. Заменить лампочку можно не снимая ПТф (автор видео – MegaMeyhem)

Если после устранения перечисленных причин не работают противотуманки, то, возможно, неисправна кнопка включения, которую легко заменить. Могут окислиться контакты, тогда их следует зачистить. Если не горят противотуманные фары после самостоятельного подключения возможно неверное соединение проводов.

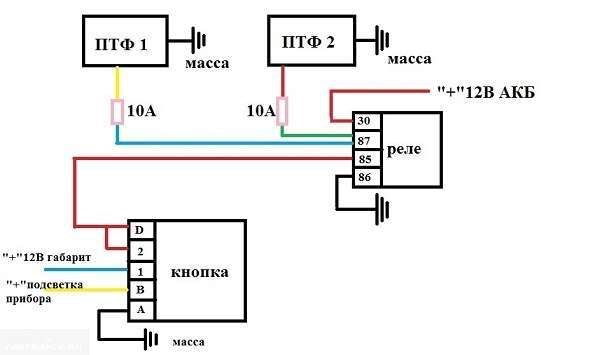

Схема подключения туманок

Тойота ярис предохранитель прикуривателя расположение

1. Измерьте расстояние, на которое корректор регулирует световой пучок.


2. Наметьте его уровень увеличение вдвое больше максимального (отвечает единице на регулировке устройства).


3. После выполнения этих действий, конечно же, откройте капот автомобиля, а затем найдите в подкапотном пространстве специальную пластиковую заглушку регулировки. Обнаружить ее можно сразу же за корпусом фары.


4. Приступите к разметке стены. Для этого отгоните авто на 5 метров от нее. Поставьте машину в строго горизонтальном положении. Включите свет фар.


5. Первые две вертикальные линии располагаются в центре светового пучка от каждой фары. Третья проводится строго между ними.


6. Первая горизонтальная линия соответствует расстоянию от центра фары до земли (замер производится непосредственно на автомобиле). Вторая проводится на 5 см ниже нее.

Тойота ярис схема предохранителей 2008 Есть что добавить — мы будем рады Ваши комментариям.

Блоки под капотом

Расположение

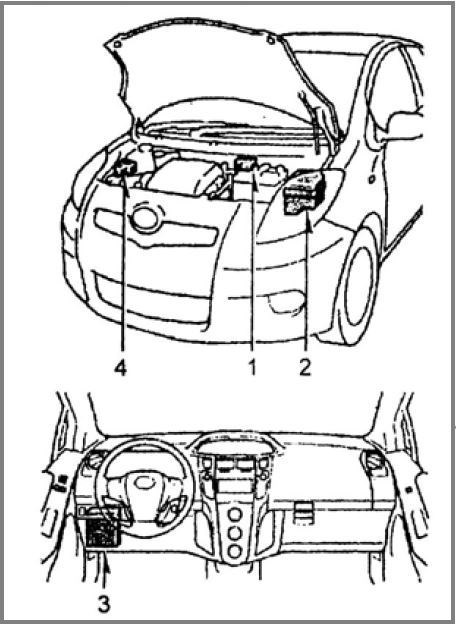

Общая схема расположения электрических блоков управления под капотом

Блок предохранителей и реле

Расположен в левой части моторного отсека.

Блок реле

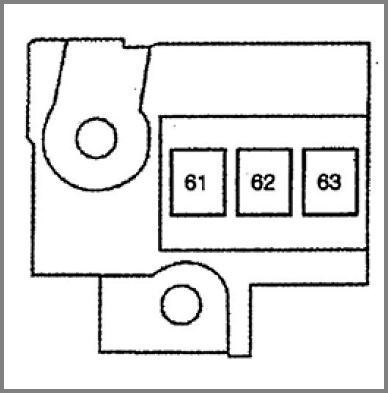

Дополнительный блок реле

Вариант 1

Вариант 2

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи.

На этом всё. Если знаете как сделать материал лучше — пишите в комментарий.
