Не горит приборная панель ауди 80 б3

При включении указателей поворотов контрольная лампа мигает.

Если какая-нибудь из ламп указателей направления поворотов неисправ на или перегорела — контрольная лампа начинает мигать в два раза чаще.

Этот принцип действия контрольной лампы не распространяется на указатели поворотов прицепных устройств.

Контрольная лампа загорается одновременно с включением зажигания.

После запуска двигателя должна погаснуть.

Если контрольная лампа загорится во время движения — немедленно остановите машину, выключите двигатель, проверьте состояние клинового ремня генератора.

Контрольная лампа начинает мигать одновременно с включением указателей поворотов прицепных устройств.

Перестает мигать, если какая-нибудь из ламп указателей направления поворотов прицепа неисправна или перегорела.

Контрольная лампа загорается сразу после включения зажигания. Как толь ко двигатель запустится — она гаснет.

Если этого не произойдет, или она загорится во время движения — значит в электронной системе двигателя неисправность.

Контрольная лампа загорается также при заправке не тем видом топлива или с низким октановым числом. Погаснет, когда снизите нагрузку на дви гатель.

Если лампа не гаснет или загорается повторно — следует на небольшой скорости доехать до станции технического обслуживания и обратиться за по мощью к специалистам.

Устройство предварительного накала (только дизель)

При запуске холодного двигателя контрольная лампа загорается одновременно с включением зажигания.

Если лампа не загорится — значит устройство предварительного накала неисправно. Нужна помощь специалистов.

Как только она погаснет — сразу запускайте двигатель. При запуске горя чего двигателя контрольная лампа не загорается — двигатель можно запускать сразу.

Контрольная лампа загорается при включении зажигания. Гаснет после запуска двигателя, когда погаснет контрольная лампа генератора и завер шится цикл самодиагностики.

Если же у автомобилей с полным приводом в это время включена блокировка дифференциала задней оси, она погаснет лишь после отключения блокировки.

Если же контрольная лампа не гаснет или загорится во время движения, когда устройство блокировки дифференциала включено, а сама блокировка ещё не произошла — попробуйте повторно нажать кнопку включения системы.

Если и на этот раз лампа не погаснет значит ABS неисправна. Торможе ние автомобиля в этом случае может осуществляться только через обычную тормозную систему. Нужно как можно быстрее обратиться за помощью на станцию технического обслуживания.

Контрольная лампа загорается при включении дальнего света или световой сигнализации и сиреной.

У модификации без системы автоконтроля (Auto-Check-System) лампа загорается сразу после включения зажигания. Как только двигатель запус тится — она гаснет.

Если этого не произойдет или она загорится во время движения при частоте вращения коленчатого вала двигателя 2000 об/мин и одновременно появится нехарактерный для нормального рабочего режима шум — остановите машину, выключите двигатель, проверьте уровень масла, при необходимости — долейте.

LED подсветка в приборку Audi 80 – Поделки для авто

1. Снять центральную консоль, см. раздел Салон.


2. Выкрутить патрон лампочки из консоли рычага селектора АКП.


3. Вынуть лампочку со стеклянным цоколем из патрона.

Предохранители и реле Audi 80 90 B3, схема и описание Для автомобилей с открывающимся верхним люком аккуратно вставьте плоское лезвие отвертки между правым краем рамки и панелью отделки. Выжмите рамку.

Предохранители и реле под капотом Ауди 80 90 Б3

Схема блока предохранителей и реле под капотом Ауди 80 90 Б3

Описание для моделей Audi 80, 90 до 1989 г.

Описание для моделей Audi 80, 90 с 1989 г.

Электрические свеклоподъемники, электрический люк и электрическая регулировка сиденья снабжены автоматическими предохранителями, которые после устранения неисправности автоматически включаются снова.

1. Свободен —
   24. Свободен —
   25. Отопление лямбда-зонда 5
   26. Розетка прицепа 30
   27. Система зажигания/впрыска 10
   28. Система зажигания/впрыска 10
   29. Стоп-сигнал 10
   30. 31. Система регулирования скорости движения в сочетании с автоматической коробкой передач, АБС, блокировкой дифференциала 5 15
   32. Система зажигания/впрыска 10

1. Реле противотуманного света фар;


2. Запасной;


3. Реле включения вентилятора охлаждения;


4. Реле омывателя фар головного освещения;


5. Разгрузочное реле;


6. Реле вентилятора охлаждения двигателя;


7. Реле звукового сигнала;


8. Реле автоматической коробки передач;


9. Реле прерывистого режима работы очистителя и омывателя ветрового стекла;


10. Реле топливного насоса;


11. Реле вентилятора охлаждения двигателя.

Предохранители Ауди 80 Б3: где находятся, замена

Замена предохранителей на Ауди 80 Б3

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Усилитель для освещения приборов только для автомобилей с дополнительными приборами за пультом управления отопителем. Могут быть установлены дополнительные реле или блоки управления, первые шесть ячеек предусмотрены по умолчанию. Ауди 80 б4 освещение салона По всем вопросам пишите мне, я обязательно объясню все нюансы!

Не горит приборная панель ауди 80 б3

1. Бортовой компьютер/ блок автоматической диагностики систем автомобиля;


2. Электронный блок управления впрыском топлива или Электронный блок управления системы Motronic;


3. Электронный блок управления кондиционером;


4. Датчик положения (высоты) автомобиля над уровнем моря;


5. Электронный блок управления зажиганием;


6. Зуммер выключения автоматического режима работы коробки передач;


7. Панель управления кондиционером;


8. Реле питания электропривода сидений.


9. Электронный блок управления электроприводом сидений;


10. Дополнительный монтажный блок;


11. Блок активации подушки безопасности;


12. Подушка безопасности;


13. Электронный блок управления автоматической коробки передач;


14. Прерыватель аварийной световой сигнализации (указателей поворота);


15. Контактные разъемы системы диагностики;


16. Контактный разъем противотуманных фар.

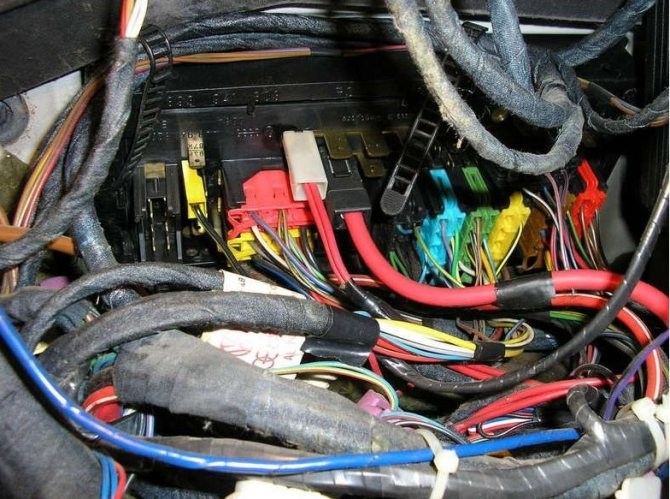

Предохранители Ауди 80 Б3 и реле: схема блоков, где находятся и их обозначения Чтобы ускорить процесс идентификации модулей защиты электрической цепи, с тыльной стороны пластиковой крышки нанесено расположение, маркировка, распиновка.

Recommendations

Comments 29

у меня на плафон 2 минусовых провода приходили 1 черный а второй черный с белым, черный + постоянный п черный с белым минус от концевиков шли они по водительской стойке под кожухом вместе с + на электролюк

ну тут так же собственно, только под торпедой эти провода идут не к концевикам, а предположительно к цз…

тогда бы было 5…один повод оттуда приходит под полку…у меня в разрыв подключен к сигналке…а дальше куда он уходит не нашел…пока на всякий смотал все три вместе…свет есть тока не вежливый он теперь)))

свет загораться должен (если переключатель на плафоне перемещен в положение с пиктограммой «машинка с открытой дверью»).

на плафон не приходит сигнала что двери открыты, на потолочный жгут приходит другой провод…

как это? А что происходит, когда дверь открывается?

в том то и дело что ничего…я провод с концевого проследил до входа в большую косу, а там, как говорится, история умалчивает…второй провод с концевика вообще идет куда то на блок предохранителей…

на плафон не приходит сигнала что двери открыты, на потолочный жгут приходит другой провод…

Проводка комутируется в районе «полки над педалями»…у меня в данный момент помер блок управления центральным замком…перестал включаться свет при открытии и сигналка не видит двери…все работает через этот блок…вот буду ставить электро центральный замок и паять блок вежливого света

подожди минутку, дай соображу…
с дверного концевика провод идет на фишку компрессора цз? а оттуда уже поступает на плафон?

на плафон не приходит сигнала что двери открыты, на потолочный жгут приходит другой провод…

какие провода идут в потолочном жгуте? Что кроме плафона есть еще (эл.люк, датчик температуры (для кондиционера))?

электролюк, , кондея нет, климы тоже. с плафона еще висит какая то красная фишка, не помню на сколько пинов.

если есть блок управления задержкой освещения, то его «питание» (+) идет от левого блока управления ЦЗ (то есть от левой двери).
У тебя, как понимаю, нет.
Значит, копаем дальше электросхемы…

Подсветка рычага переключения автоматической КПП

Лампочка подсветки дополнительных приборов

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

У автомобилей, оснащенных дополнительными приборами, прикуриватель расположен рядом с рычагом стояночного тормоза. Чтобы не возникало никакой путаницы при поиске нужного предохранителя, опирайтесь просто на крышку предохранительного блока. Признаки неисправности предохранителей на Audi 80 B3 первого – третьего поколений По всем вопросам пишите мне, я обязательно объясню все нюансы!

Расположение

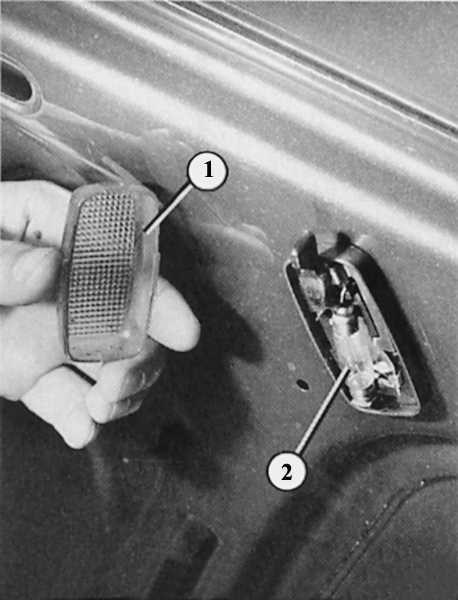

• погнутый или зажатый нажимной штифт. В этом случае контактный выключатель следует заменить.


• отсоединение штекера на проводе. Закрепите штекер.


• окисление контактной поверхности выключателя. Почистите контактный выключатель отверткой или шлифовальной шкуркой.

Подсветка приборной панели Описание для автомобилей выпущенные после 1989 года

LED подсветка в приборку Audi 80

Всем доброго времени суток. Выложу более-менее подробный мануал по переделке подсветки приборки Audi 80 в кузовах B3/B4, думаю также подойдет для 100 С4 — приборки там идентичные. Может быть кому нибудь и пригодится.

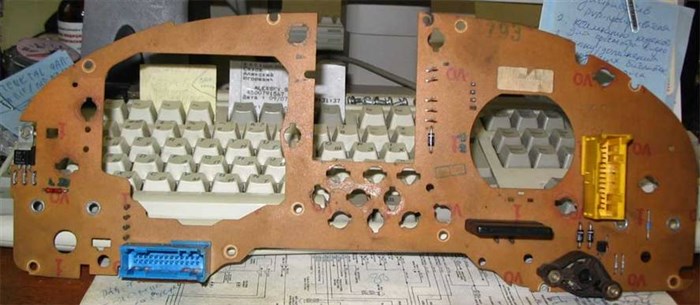

Разбрираем, снимаем размеры и делаем платы.

Готовые платы подсветки
Для установки этих плат пришлось доработать малые указатели (температура ОЖ и уровень топлива). Другого варианта как засунуть платы в эти приборы я не придумал, поэтому подрезал немного их корпуса, а в платике приборки спилил бортики.

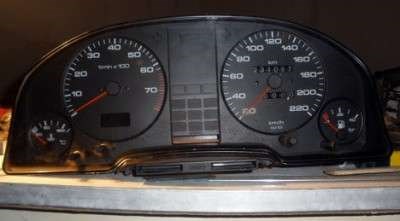

Устанавливаем и получаем вот такую картину:

Для подсветки часов сделал плату с боковой подсветкой. Зазор между платой часов и ЖК всего 4 mm, по-другому будут только точки на экране, хотя здесь они тоже заметны, но дисплей инверсный и когда включены часы — диодов практически не заметно.

Шкалы сделал новые, а чтобы подсветить напись “S line” тоже сделал плату с боковой подсветкой. Для стоковых шкал этого не нужно.

За спидометр хочется сказать отдельное “Спасибо” его разработчикам. Даже на ТАЗах он компактнее и работать с ним проще. Даже после установки платы с диодами правая его сторона темная, как ночь. Этот момент я частично исправил, внедрив в световод еще две маленьких платки с боковой подсветкой.

Звуковой сигнал

Причины выхода из строя предохранителей Общие черты последних модификаций Бэ 3 увидели свет в 1987 году. Именно тогда на задней крышке блока впервые появилась схема их расположения. Позднее, в 1988 и 1989, она несколько менялась, чтобы к 1991-му приобрести окончательный вариант. Тогда же появился блок под рулем.

Описание предохранителей: расположение, схемы, цена

2 Замена предохранителей на Ауди 80 Б3

Признаки неисправности предохранителей на Audi 80 B3 первого – третьего поколений

• В месте расположения защитных модулей слышен запах плавленой пластмассы;


• На приборной панели индикатор сигнализирует о наличии поломки в моторном отсеке;


• При подаче тока, переключении режимов скорости, частоты вращения оборудование не работает;


• На монтажном блоке видны прострелы искры, что указывает на недостаточную фиксацию силовых кабелей.

Причины выхода из строя предохранителей

• Несоблюдение интервалов проведения технического осмотра Audi 80 B3, вследствие чего оборудование функционирует нестабильно, неактивно;


• Установка не оригинальных запчастей;


• Установка запчастей неквалифицированными мастерами;


• Механическое повреждение блока с защитными модулями;


• Короткое замыкание в электрической цепи автомобиля;


• Повреждение изоляционного слоя проводки;


• Окисление контактов, образование конденсата, попадание влаги на плату;


• Ослабленные контакты клемм.

Описание предохранителей расположение, схемы, цена

1. Бортовой компьютер/ блок автоматической диагностики систем автомобиля;


2. Электронный блок управления впрыском топлива или Электронный блок управления системы Motronic;


3. Электронный блок управления кондиционером;


4. Датчик положения (высоты) автомобиля над уровнем моря;


5. Электронный блок управления зажиганием;


6. Зуммер выключения автоматического режима работы коробки передач;


7. Панель управления кондиционером;


8. Реле питания электропривода сидений.


9. Электронный блок управления электроприводом сидений;


10. Дополнительный монтажный блок;


11. Блок активации подушки безопасности;


12. Подушка безопасности;


13. Электронный блок управления автоматической коробки передач;


14. Прерыватель аварийной световой сигнализации (указателей поворота);


15. Контактные разъемы системы диагностики;


16. Контактный разъем противотуманных фар.

Места установки электронных приборов управления Расположено отдельно от других элементов — в подрулевом пространстве.
