Антиблокировочная система (ABS, АБС) Рено Логан

Проверка с помощью осциллографа позволяет точнее протестировать датчик на работоспособность. Осциллограф показывает графики изменения сигнала, генерируемого устройством. Датчик может подавать импульсы, соответствующие нормативам, но амплитуда сигнала будет некорректной и станет причиной появления ошибки работы АБС. Проверка выполняется на автомобиле, без снятия датчика.

Для того чтобы проверить датчик АБС осциллографом, необходимо:

1. Разъединить штекер датчика по аналогии с процедурой, применяемой при замере параметров тестером.


2. Подключить осциллограф или осциллоскоп к пинам датчика.


3. Начать вращать ступицу через колесо или иным методом с частотой 2-3 об/сек.


4. Зафиксировать кривую колебаний сигнала.


5. Провести аналогичную процедуру с датчиком, расположенным с другой стороны оси.

• идентичная амплитуда колебаний сигналов датчиков, расположенных на левой и правой стороне одной оси;


• равномерность кривой, без заметных боковых отклонений;


• стабильность амплитуды по высоте, которая не должна превышать значения 0,5 вольта.

Другим способом измерения параметров является подключение ноутбука, оснащенного специальным адаптером. Устройство подключается к порту USB и передает сигналы в соответствующее программное обеспечение.

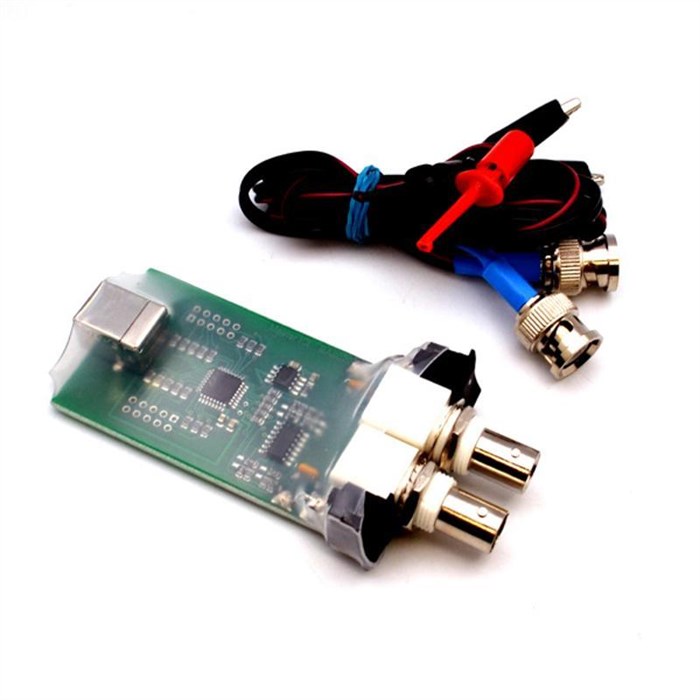

Образец осциллоскопа USB

Осциллоскоп и адаптер являются узкоспециализированными устройствами и в личном пользовании встречаются редко. Оборудование применяется в сервисных станциях.

Панель приборов Рено Сандеро Степвей: описание обозначений, символов и значков

• авто поднимается на подъемнике либо по очереди поддомкрачивается каждое проверяемое колесо;


• для удобства колесо перед тестированием датчика лучше снять;


• вывинтить крепежный болт датчика;


• на центральном блоке АБС отсоединяются разъемы;


• специальные ремонтные ПИН подключаются к тестеру и замеряется сопротивление, правильное значение которого указано в мануале авто;


• после этого можно прозвонить провода с целью убедиться в их целостности и отсутствия замыканий на массу.

Антиблокировочная система (ABS, АБС) Рено Логан: устройство Внимательность и своевременный ремонт – это залог комфортного движения, которое увеличивается с каждым пройденным километром.

Режим диагностики бортового компьютера Логан/Дастер

Диагностический режим бортового компьютера есть на следующих моделях:

• Узнать версию прошивки бортового компьютера Рено Логан/Дастер/Сандеро/Лада Ларгус


• Узнать остаток топлива в баке в литрах


• Узнать моментальный расход


• Продиагностировать элементы ЖК дисплея


• Проверить наличие ошибок в работе некоторых датчиках

Интересно, что бортовой компьютер (БК) есть в любой комплектации, просто в базовых версиях нет специальных кнопок.

Как войти в режим диагностики БК

— нажимаем и удерживаем кнопку сброса суточного пробега на щитке приборов

— не отпуская кнопку на щитке поворачиваем ключ включаем зажигание

— кнопку на щитке продолжаем удерживать несколько секунд до появления цифр на экране

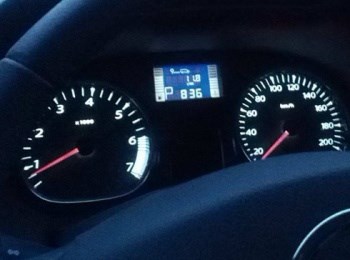

— отпускаем кнопку и мы режиме диагностики, в нём начинают «дергаться» стрелка скорости и тахометра (см. видео)

Вы вошли в диагностический режим Рено Логан/Сандеро/Дастер/Ларгус

Доступно 5 режимов с информацией, чтобы перейти к следующему нажмите кнопку на щитке приборов.

Первый экран показывает версию прошивки бортового компьютера

На втором экране включаются абсолютно все элементы жк дисплея, обратите внимание на отсутствие одной «палки» в первой цифре слева — её нет у всех, не переживайте.

На третьем экране отображается остаток топлива в баке в литрах. В случае неисправности электропроводки на дисплее будут прочерки. Интересность данного режима в том, что он показывает количество топлива только до 50 литров, т.е. если у вас больше, то покажет 50.

Четвёртый экран показывает мгновенный расход. Данный режим имеется только при наличии прошивки 6002. В данном режиме компьютер показывает моментный расход даже на стоящем автомобиле. Если присутствует неисправность в цепи на дисплее будет прочерк.

Следующий экран доступен также при прошивке БК 6002. Показывает наличие неисправностей датчиков уровня охлаждающей жидкости, датчика уровня топлива и системы информирования о расходе топлива.

При отсутствии как имеющихся так и запомненных неисправностей на дисплее выводятся «- — — — -«.

– Запомненные и имеющиеся неисправности датчика температуры охлаждающей жидкости выводятся на дисплей в виде «- — -TO» при разомкнутой цепи или «- — -TC» при коротком замыкании. Неисправности датчика температуры охлаждающей жидкости не являются критическими; можно не обращать внимания на неисправность «TO», если двигатель холодный.

Как проверить датчик АБС на работоспособность мультиметром

Расшифровка популярных кодов ошибок авто Renault: описание и фото Reno Master 2018 vin VFIMAF4SE58803894 за какой период времени

Руководства по ремонту

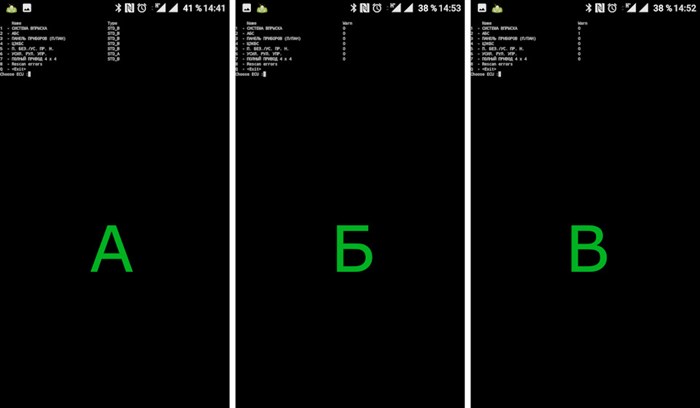

И так, после сканирования всех блоков список которых доступен в вашем автомобиле, подключенных к CAN1 шине будет выведен на экран (А). Путем ввода цифры «8» мы можем просканировать все блоки скопом на наличие ошибок. В результате в правом столбце они будет отсутствовать (Б) либо присутствовать (В).

Ниже номера блоков для дизельного DUSTER ph2 в Luxe комплектации:
CAN1
11108 — СИСТЕМА ВПРЫСКА
11469 — АБС
11432 — ПАНЕЛЬ ПРИБОРОВ (П/ПАН)
11335 — ЦЭКБС
11342 — П. БЕЗ./УС. ПР. Н.
11073 — УСИЛ. РУЛ. УПР.
11260 — ПОЛНЫЙ ПРИВОД 4 х 4
CAN2
11459 — РАДИО

После чего вы попадаете в предыдущее меню, где можете удалить ошибки путем ввода соответствующей цифры, в данном случае «3 — Clear».После ввода данной цифры потребуется подтверждение путем ввода слова «yes». Для выхода в меню блока и основное меню блоков вводим «Q».

Как дополнение к вышеуказанному разделу в самом конце списка вы можете наблюдать раздел «DE extra information» и, как следует из названия в нем содержится дополнительная информация по ошибке привязанной к пробегу.

В следующем разделе «ID : Identifications» можно посмотреть подробную информацию о самом блоке, например зашитый VIN, версию прошивки, модель и пр. Данный раздел может быть полезен например людям, покупающим б/у автомобиль с целью проверки истинного VIN-кузова по всем блокам автомобиля.

В разделе «AC : Ececuting tests» можно запустить тест устройств, например: проверить работоспособность лампочек приборки, пощелкать различными реле, включить электровентилятор, реле компрессора и много другое.

Стоит сказать, что некоторые ограничения все же можно обойти. Например при выборе программирования коэффициента длины покрышки мы наблюдаем закономерную запись о том, что эта операция здесь не поддерживается. Тем не менее при вводе команды «HEX» открывается возможность внести изменение в шестнадцатеричной системе согласно таблице.

Режим диагностики бортового компьютера Логан/Дастер

Диагностика без использования дилерского RENAULT CAN CLIP (часть 2) — Разное — РАЗНОЕ — Руководства по ремонту — Renault atlas / Рено атлас Если вы заметили ошибку либо неточность будем рады это от вас услышать.
Всем успехов! И помните: все что вы делает, вы делает на свой страх и риск!

Признаки и причины неисправностей датчика ABS

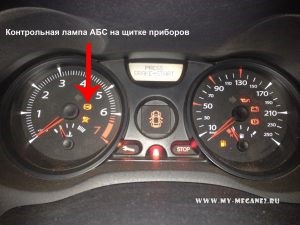

Один и первых признаков указывающий на неисправность системы АБС – это свечение индикатора на приборной панели дольше 6 секунд после включения зажигания. Либо он загорается после начала движения.

Причин дефекта может быть множество, отметим наиболее часто встречаемые:

• Обрывы проводов на датчике либо неисправность блока контроллера. В таких случаях на приборной панели появляется ошибка, выключается система, сигнал об изменении угловой скорости не подается.


• Датчик колеса пришел в негодность. После включения система начинает самодиагностику и находит ошибку, однако продолжает работать. Возможно на контактах датчика появилось окисление, что привело к плохому сигналу, либо датчик АБС закоротило или он «упал» на массу.


• Механические повреждения одного или нескольких элементов – подшипник ступицы, люфт ротора на датчике и т.п. В таких случаях система не включается.

Самым уязвимым звеном всей системы является колесный датчик, расположенный возле вращающейся ступицы и полуоси. Появление грязи или образование люфта подшипника ступицы может привести к полной блокировке системы АБС. О неисправности датчика просигнализируют следующие признаки:

• на бортовом компьютере появляется код ошибки системы ABS;


• отсутствие характерной вибрации и звука при нажимании на педаль тормоза;


• при экстренном торможении блокируются колеса;


• появляется сигнал стояночного тормоза при его отключенном положении.

При обнаружении одного или нескольких признаков первым делом состоит провести диагностику колесного датчика.

Рено сандеро степвей загорелся чек. Renault Sandero диагностика, коды ошибок и методы устранения их

1. Машина ставится на ровной однородной поверхности, после фиксируется ее положение.


2. Снимается колесо, где будет проверяться датчик АБС.

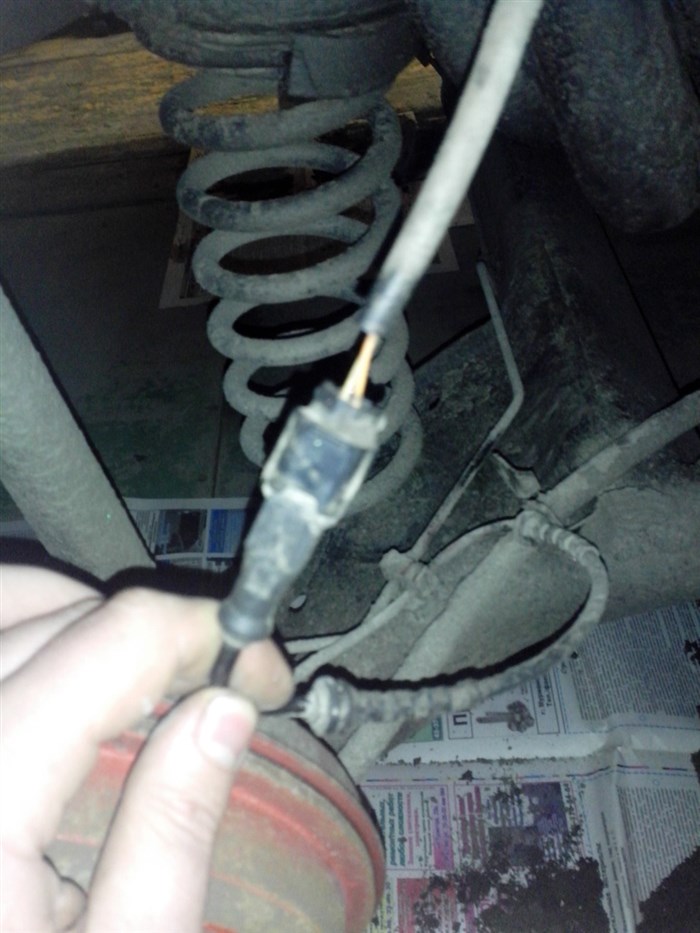

3. Отключается разъем и зачищаются контакты и датчика, и самого штекера.


4. Осматриваются провода и их соединения на наличие потертостей, а также других следов повреждений изоляции.


5. Переключатель мультиметра переводится в режим измерений сопротивления.


6. Щупы тестера прикладываются к выходным контактам датчика и снимаются показания. При нормальных условия табло прибора должны показать цифру указанную в техпаспотре датчика. Если такой информации нет, за норму принимаем показания 0.5 – 2 кОм.


7. Затем не убирая щупы прокручивается колесо авто. Если датчик исправен сопротивление будет меняться, и чем выше скорость вращения, тем больше изменяется сопротивление.


8. Мультиметр переводится в режим измерения напряжения и проводится замер.


9. При скорости вращения колеса в 1 оборот/сек. Показатель должен быть в пределах 0.25 – 0.5 В. Чем выше скорость вращения, тем больше напряжение.


10. В такой же последовательности проводится проверка всех датчиков.

Проверка датчика ABS осциллографом
[ads-pc-4][ads-mob-4]На приборке может быть две разновидности контактных групп, предназначенных для питания панели. В первом случае – это разъем черного цвета, где каждый контакт отвечает за определенный прибор:

Диагностика авто

Если вы решили заняться расшифровкой кодов шибок вашего Рено, будь то Логан, Меган или даже Премиум, то вам потребуется для начала произвести диагностику. Есть несколько способов ее проведения:

• Поездка на СТО. Специалисты проведут диагностику с помощью оборудования, в частности — сканера и предоставят вам коды ошибок, присутствующих в системе вашего авто. Эта процедура в среднем стоит от 1 тысячи рублей (500 гривен) и выше.


• Диагностика при помощи компьютера. Чтобы сделать это, вам понадобится специальный сканер, стоящий от 5 тысяч рублей (2 500 гривен) в среднем и выше. Процедура недешевая и больше подойдет для тех, кто любит «покопаться» в технике.


• Новый бортовой компьютер. На тот случай, если вас не устраивает родной БК, установленный на заводе. Можно приобрести более функциональный, который будет оповещать вас не только об ошибках, но даже и о расходе топлива.


• Подключить смартфон к бортовому компьютеру. Имея функциональный телефон, вы можете подключить его к разъему OBD-2 и заняться расшифровкой кодов прямо со своего гаджета. Для этого вам пригодиться Bluetooth-адаптер. Цена вопроса — до 1 000 рублей (500 гривен).

Рассмотрим процесс диагностики Рено на примере адаптера ELM327.

1. Для начала найдите диагностический разъем OBD, который находится в вещевой ящике авто с правой стороны.


2. Затем вставьте приобретенный адаптер в разъем для диагностики и положите рядом свое мобильное устройство. К слову, можно использовать не только телефон, но и планшетный компьютер. Заранее скачайте и установите на него необходимое программное обеспечение. В зависимости от модели телефона, название программ может отличаться между собой. На практике же большинство отечественных автолюбителей производят диагностику своих Рено при помощи программы Torque. Ее без проблем можно найти и скачать в Интернете.


3. Поверните ключ в замке зажигания и заведите свой автомобиль.


4. Затем включите на своем телефоне функцию Bluetooth и запустите программное обеспечение, которое вы решили использовать для диагностики.


5. Подождите несколько минут, пока ваш телефон начнет синхронизироваться с адаптером, который вы вставили в разъем для диагностики. Когда утилита соединиться с ELM327, на экране телефона будут показаны параметры мотора вашего авто в рабочем состоянии.


6. Чтобы понять, почему на приборной панели авто загорается лампочка Check Engine, зайдите в соответствующий раздел в окне программы. Тогда утилита начнет считывать комбинации неисправностей с памяти бортового компьютера. Если ПО зафиксировало хотя бы одну поломку, на экране мобильного телефона высветиться комбинация букв и цифр с расшифровкой. Только расшифровав код, вы сможете произвести замену не рабочего компонента.

Как снять панель приборов

• во второй позиции цифра 0 обозначает общий код для диагностического разъема OBD-2, цифра 1 или 2 означает код производителя транспортного средства;


• в третьей позиции цифры 1-8 означают поломки в топливной системе, зажигании, системе холостого хода, трансмиссии и т.д.;


• четвертая и пятая позиции обозначают порядковый номер неисправности.

Проверьте крышку горловины топливного бака В новой и старой версии машины расположение и внешний вид лампочек может немного отличаться. Это обосновано различием комплектаций и современных требований автомобилистов.

Распиновка приборки

[ads-pc-4][ads-mob-4]На приборке может быть две разновидности контактных групп, предназначенных для питания панели. В первом случае – это разъем черного цвета, где каждый контакт отвечает за определенный прибор:

1. 1 – контролька иммобилайзера и ЭБУ;


2. 2 – перегрев силовой установки;


3. 3 –пустой;


4. 4 – отказал катализатор/сажевый фильтр;


5. 5/6 – активируется при включении ПТФ;


6. 7 – масса кузова;


7. 8 – входящий сигнал поплавка топливного бака;


8. 9 – фаза от аккумуляторной батареи;


9. 10 – питание приборки от замка зажигания;


10. 11 – плюсовая клемма габаритов;


11. 12 – плюсовая клемма датчика температуры антифриза;


12. 13 – зарядка АКб;


13. 14 – лампочка давления масла;


14. 15 – сигналка работы поворотов;


15. 16 – индикатор работы ручного тормоза;


16. 17 – включение обогрева ветрового стекла кормовой части;


17. 18/19 – включение дальнего/ближнего света фар;


18. 20 – неисправность подушек безопасности;


19. 21 – тахометр;


20. 22 – спидометр;


21. 23 – вызов меню дисплея БК;


22. 24 – плюсовая клемма от поплавка бензобака.

В более продвинутых комплектациях машины также присутствует дополнительный разъем оборудования:

1. 1/2 — пустые;


2. 3 – блокировка подушки безопасности;


3. 4/11 – не применяются;


4. 12 – не закрыты двери;


5. 13/16 – минусовая клемма устройства АБС;


6. 14/15 – пустые;


7. 17/18 – не применяются;


8. 19 – сигнал уровня топлива;


9. 20/24 – пустые.

На основе эффекта Холла

• После этого следует взяться за левую крышку центральной консоли и аккуратно потянув ее на себя отщелкнуть крепления. Действовать следует предельно осторожно – крепеж выполнен из пластика.

Гидравлический блок В основе его работы используется эффект Холла. На разных концах плоского проводника, размещенном в магнитном поле, образуется поперечная разность потенциалов.
