Блок предохранителей ваз 2115 инжектор 8 клапанов

Сотни метров проводов, обеспечивающих электроснабжение различных узлов автомашины, подсоединены к монтажному блоку. Компактность и возможность объединения множества электрических цепей в одном пункте — ноу-хау, к которому автопром шел очень долго. Такой подход гораздо упростил монтаж электрических цепей и облегчил поиск неисправностей электрики автомашины.

Пятидверная ВАЗовская Лада 2114 — лебединая песня семейств SAMARA

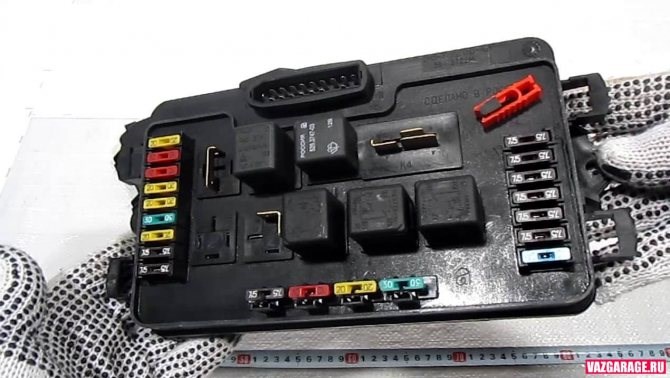

В силу того, что ВАЗ 2114 создавался на базе «девятки», благосклонность блоков предохранителей в обеих моделях практически идентично. Первый блок предохранителей и реле — «черноволосый ящик», ориентированный на аварийную сигнализацию и ближний-дальний свет фар, располагается под капотом. Любой элемент отвечает за нормальное функционирование конкретного потребителя электроэнергии.

Видеоролик о блоке предохранителей ВАЗ

К образцу, корректная работа фар обеспечена четырьмя предохранителями, каждый из которых отстаивает электроснабжение либо дальнего света, либо ближнего, отвечает за труд правой и левой стороны. Неисправность одного элемента не влечет за собой целого отключение света фар.

Второй блок расположен в салоне автомобиля, под приборной панелью. Его комплектацию составляют: предохранители для бензонасоса, реле электровентилятора радиатора, электронный блок управления.

Не горят габариты на ВАЗ 2114: Проверка предохранителя передних и задних огней » НаДомкрат

• пластиковый корпус;


• одна или несколько печатных плат;


• реле;


• предохранители;


• разъемы для подключения блока к электросистеме автомашины.

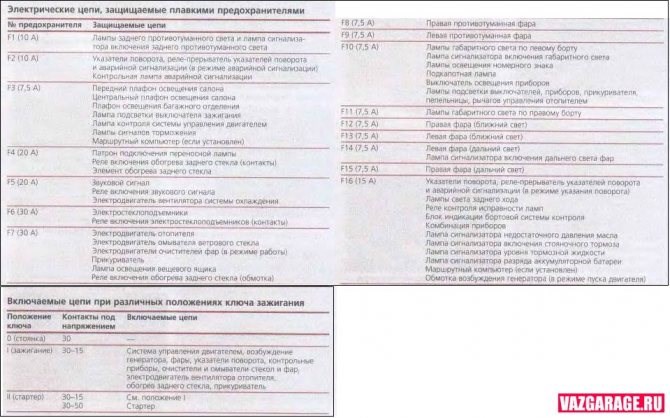

Предохранитель датчика температуры ваз 2115 инжектор Для удобства пользователя, на верхней пластиковой крышке расположена полная схема, выполненная в виде схематического изображения, на котором указаны все электропредохранители и реле с указанием силы тока (А).

Схема соединений монтажного блока ВАЗ 2114

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить «ливневки» — вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

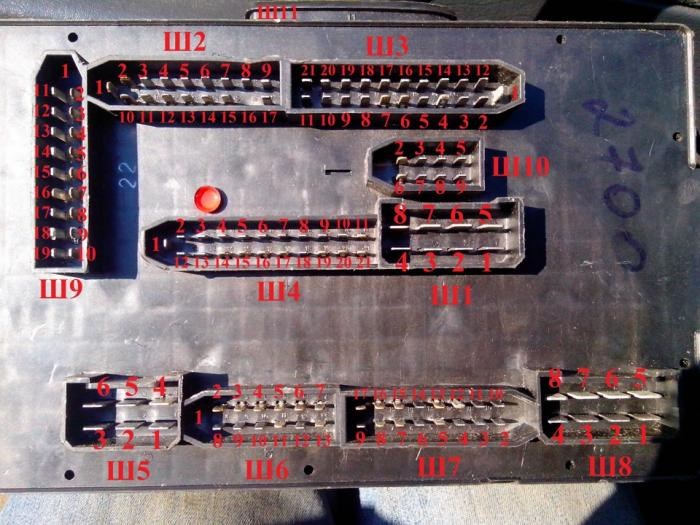

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока — перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы — все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 — вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Ну и в догонку левая половина схемы 2114 — 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Схема и расположение блока предохранителей ВАЗ-2114 ВАЗ-2115 и ВАЗ-2113

Реле и предохранители ВАЗ 2115 — схема реле и предохранителей » АвтоРемонт »: интернет-журнал про автомобили Основной монтажный блок под капотом машины.

Замена предохранителей на ВАЗ 2115

• Вороток, головка на «10»;


• Отвертка с плоским наконечником;


• Комплект новых модулей;


• Пластиковые щипцы для извлечения блока реле;


• Ветошь, дополнительное освещение по мере необходимости.

• Глушим двигатель, открываем капот, снимаем клеммы с аккумуляторной батареи;


• В левой части, ближе к лобовому стеклу расположен монтажный блок. Отвинчиваем два болта по периметру;


• Отсоединяем две колодки с проводами, извлекаем БП в сборе;


• Проводим дефектовку, проверяем исправность всех модулей.

• Визуально: проверка каждого модуля на целостность плавильного элемента;


• Мультиметром: замер сопротивления на концевиках модуля без его демонтажа.

Каждый из способов применим и эффективен.

После того, как заменили неисправные предохранители, собираем конструкцию в обратной последовательности.

Некоторые автомобилисты практикуют второй способ: без демонтажа монтажного блока. Поочередно извлекаем предохранители, проверяем их на целостность, заменяем новыми по мере необходимости.

Если заметили, что внезапно перестал работать агрегат в автомобиле – не спешите его демонтировать, менять новым. Первым делом, осмотрите монтажный блок, проверьте модули на целостность. Скорее всего, перегорел какой-нибудь предохранитель.

Лишь после того, как замена модуля не помогла устранить поломку, приступайте к диагностике оборудования, проверке целостности цепи электрического питания.

Схема предохранителей ВАЗ-2115: фото

Итоги краш-теста

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

К слову, в общей сложности элементы БП в транспортных средствах осуществляют функционирование на протяжении ста часов. После того, как заменили неисправные предохранители, собираем конструкцию в обратной последовательности. Какой предохранитель отвечает за прикуриватель ВАЗ-2115 и где находится в автомобиле По всем вопросам пишите мне, я обязательно объясню все нюансы!

Схема предохранителей ВАЗ 2115

• Приобретайте предохранители оригинального производства. Отечественные или зарубежные, не важно;


• Устанавливайте строго в соответствии с показателями ампеража. Недопустимо с меньшей, большей силой тока. В первом случае это приведет к повреждению модуля, во втором – к поломке агрегата, который закреплен за предохранителем;


• Тщательно проверяйте качество фиксации клемм, концевиков на плате. При ослаблении подтяните, прижмите плоскогубцами. Прострел искры может стать причиной возгорания, идет плавление;


• При попадании влаги, образования конденсата внутри монтажного блока, снимите крышку, просушите, при необходимости продуйте потоком сжатого воздуха.

Стоп сигналы Все возможные неисправности монтажного блока делятся на:

Распиновка блока предохранителей ВАЗ 2115

Наиболее распространенными моделями стали 3722010 (с 2004 года) и 21150 3722 010 10. Набор защитных элементов электрооборудования в них не сильно отличается между собой, но различия есть, и они отражены в расшифровке схем, поданной ниже.

Основной монтажный блок под капотом машины.

Звёздочкой обозначены старые комплектации.
Реле

Предохранитель и реле стартера

Втягивающее ВАЗ 2115 стоит искать на самом устройстве. Чтобы его проверить, не снимая прибор, подняв крышку капота его место между радиатором вентилятора и двигателем. На схемах часто обозначают, как включатель блокировки. Реле защиты контактов называют дополнительным. На фото показано, как оно выглядит.

Предохранитель прикуривателя

Стоит под номером F4 с номиналом 20 Ампер. В новых промаркирован, как F7 мощностью 30 А. Элемент часто не работает из-за замыканий.

Предохранитель и реле бензонасоса

Помещен в дополнительном монтажном блоке салона под бардачком. Первый промаркирован, как F3 и его мощность 15 А, а номер второго — К4.

Где находится реле и предохранитель зажигания

Находится в салоне, под панелью приборов со стороны водителя.

Предохранитель печки ВАЗ 2115: где находится

F7 и рассчитан на 30 Ампер помещен в салоне.

Вентилятор

Реле поместили в дополнительный блок под бардачком — К5. Вставка находится в основном блоке — F5 номиналом — 20 Ампер.

Генератор

Трехуровневое реле регулятора напряжения поместили на установку. Его можно увидеть сразу у проводов, идущих от последнего.

Реле поворотников

У Лады 2115 с 2006 года маркируется К2. Находится в подкапотном монтажном блоке.

Обогрев заднего стекла

Стеклоочистители

Стоп сигналы

Магнитола

Плавкий защитный элемент магнитофона — F5 и номинал 20 Ампер.

Распространенные причины поломок предохранителей

Ремонт и диагностика

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Главный модуль электропредохранителей 2114-3722010-60 расположен под передним подкапотным пространством. Именно по буквенно-цифровой маркировке можно найти нужный предохранитель, который отвечает за определенный участок токопроводящей цепи. Габариты По всем вопросам пишите мне, я обязательно объясню все нюансы!

Дополнительный блок

• K1 — Реле включения очистителей фар


• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации


• K3 — Реле очистителя ветрового стекла


• K4 — Реле контроля исправности ламп стоп — сигнала и габаритных огней


• K5 — Реле стекло подъёмников


• K6 — Реле звукового сигнала


• K7 — Реле обогрева заднего стекла


• K8 — Реле дальнего света фар


• K9 — Реле включения ближнего света фар

Дополнительные предохранители и реле (система впрыска топлива) Средний ресурс эксплуатации предохранителей 40 – 60 тыс. км. Срок использования зарубежных аналогов на 10 – 15 % больше. Перед заменой ознакомьтесь с требования инструкции, получите консультацию у специалистов СТО.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

• Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

а) при замене лампы габарита в передней блок-фаре:

— выключить все наружное освещение и открыть капот

— отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом

— вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо

б) при замене лампочки габаритного света в заднем блоке фонарей:

— отключить освещение и открыть багажник

— снять декоративную обивку и вытащить колодку с проводами из контактной группы

— сжать боковые фиксаторы и вытащить контактную панель заднего фонаря с нерабочей лампочкой

— вытащить сгоревшую лампу, нажав на нее и повернув против часовой стрелки

— поставить новый осветительный прибор и установить панель в обратном порядке

• Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.


• Промаргивание при включенных габаритах или слабое свечение ламп. Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.


• Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

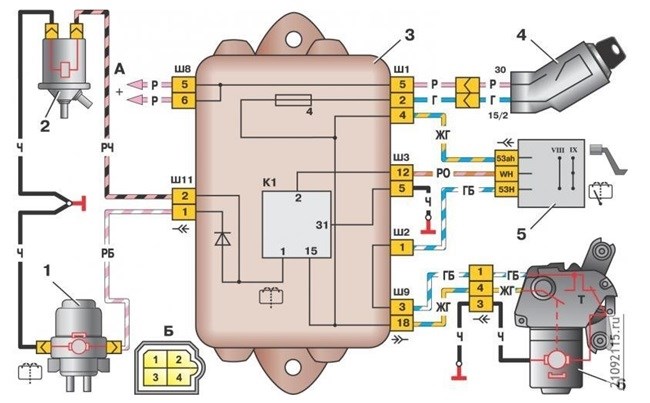

Схема соединений монтажного блока ВАЗ 2114

Схема электрооборудования автомобилей ВАЗ 2115 — 20 (левая половина):

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Современные пластиковые блоки спрашивают ювелирных навыков пайки, представляющих сложность в работе даже многоопытным электрикам. Лишь после того, как замена модуля не помогла устранить поломку, приступайте к диагностике оборудования, проверке целостности цепи электрического питания. Реле поворотников По всем вопросам пишите мне, я обязательно объясню все нюансы!

Дворники

1. Передние габаритные огни белого цвета, задние габариты — красные. Передние расположены в блоке передних фар, задние — в блоке задних фонарей.


2. Включаются и выключаются габариты нажатием клавиши «Выключатель габаритных огней», которая установлена в блоке переключателей наружного освещения. Клавиши расположены в центральной части приборной панели над дисплеем бортового компьютера. При включении габаритов и загорании лампочек габаритного освещения на кнопке высвечивается контрольная лампа зеленого цвета.


3. В цепи габаритного освещения установлен плавкий предохранитель габаритного освещения. Он расположен в монтажном блоке, находящемся в моторном отсеке под капотом. Предохранителей два штуки, по одному на каждую сторону габаритных огней. Предохранитель F10 стоит в цепи габаритов левого борта, он же контролирует работоспособность контрольной лампы на приборной доске, предохранитель F11 — это габариты правого борта.

Цена блока предохранителей Если вы заметили, что в вашем автомобиле перестала работать печка, подсветка, прикуриватель или бензонасос (машина не заводится), то для начала следует проверить работоспособность самих компонентов. Ниже рассмотрим процесс снятия и замены деталей БП.
