Фотоотчёт: Ремонт сцепления мотоцикла «Восход» и «Минск»
Так уж получилось, что двигатель «Восход-2» о ремонте которого пойдет речь в этой статье, достался мне на ремонт в нерабочем состоянии. А если быть точнее, то в полуразобраном. По словам хозяина сего чуда — двигатель после капитального ремонта плохо заводился и жрал масло из КПП.
Естественно такой ремонт хозяина не устроил и мы с ним после долгой и нудной дискуссии сошлись во мнении, что двигатель необходимо по новой разобрать — оценить масштаб технических проблем и исходя из этого и из наличия в продаже необходимых запчастей — принимать решение о целесообразности дальнейшего ремонта.
Я не знаю, были ли у этого двигателя проблемы с сцеплением или не были. Кто его знает. Может были, а может и нет. В любом случае раз уж мы с хозяином договорились о капитальном ремонте, то сцепление как и другие узлы мы разберем — проверим детали на допустимый износ и после капитального ремонта двигателя соберем все обратно.
Фотоотчёт: Ремонт сцепления мотоцикла Восход и Минск — Alisa-motors

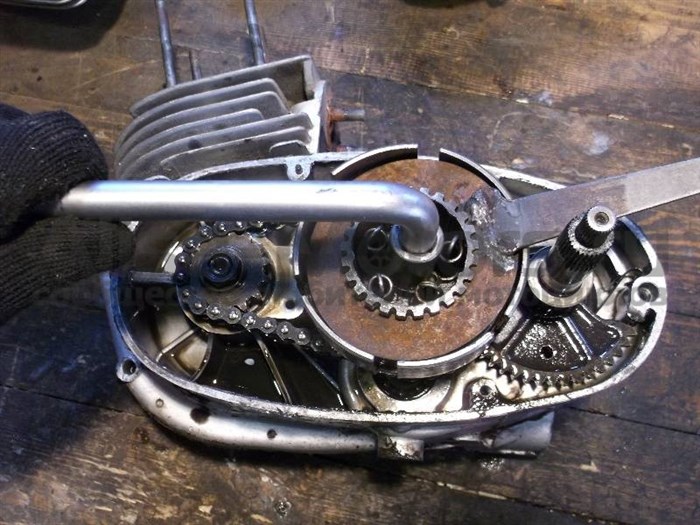

Разборка
Шток Сцепления Днепр 6 Вольт Какой Подходит

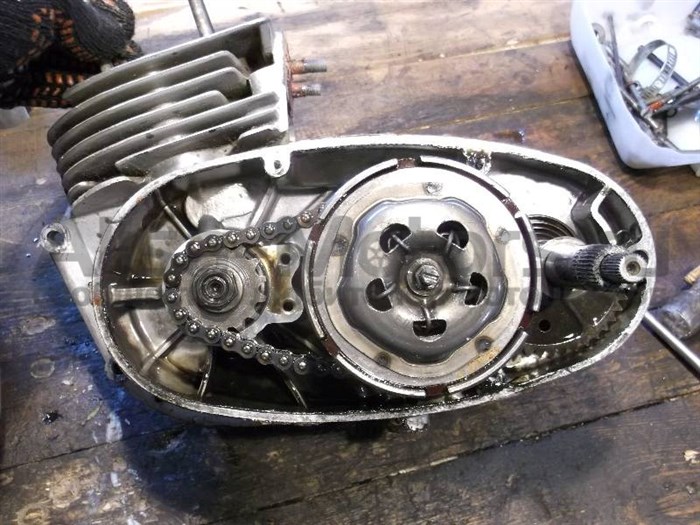

Статья Днепр МТ-9. Коробка передач «Расскажите, пожалуйс. на БАЗАМОТО Вот так выглядят детали сцепления под крышкой. Как видите: ничего сложно и тем более принципиально нового здесь нет.
Особенности
Тормозной элемент и рычаги сцепления оканчиваются сферическими набалдашниками диаметром 2 см. Они служат для предотвращения получения возможных травм. С торца передний «брызговик» забортирован, пассажирские подножки откидываются вверх и назад под углом 45 градусов. В качестве противоугонного устройства выступает замок, запирающий руль в колонке.
Регулировка механизмов управления мотоцикла Урал
Механизмы управления регулируют увеличением или уменьшением длины привода каждого механизма. Принцип регулировки заключается в следующем.
При отпущенных рычагах (ручках) управления:
Читайте также: Мотоцикл GSX1100SR Katana Final edition (1994): технические характеристики, фото, видео
а) для сцепления — полное его включение, что контролируется свободным ходом конца рычага управления сцеплением. Свободный ход должен быть 5—8 мм.
Нормальный свободный ход рычага обеспечивает полное включение и выключение сцепления.
Если свободный ход рычага меньше нормального, то сцепление будет пробуксовывать, а при большем свободном ходе будет происходить неполное выключение — сцепление «ведет».
Свободный ход регулируется двумя регулировочными винтами, закрепленными на тросе сцепления, завертыванием или вывертыванием их в рычаге выключения сцепления или в кронштейне, установленном на шпильке крепления коробки;
б) для тормозов — наличие свободного хода конца рычага управления передним тормозом 5—8 мм и свободного хода педали привода ножного тормоза — около 1/4 полного хода педали (25—30 мм).
Тормоз переднего колеса регулируют регулировочным винтом на крышке барабана, ножной тормоз — регулировочной гайкой на заднем конце тормозных тяг (при вывешенных колесах).
в) для карбюраторов — свободный ход тросов (не более 2—3 мм), одновременное начало их движения и опускание дросселей на одинаковую высоту при любом положении ручки управления. Свободный ход ручки и синхронность подъема дросселей регулируют завинчиванием или вывинчиванием упоров, установленных в крышках дросселя и карбюраторов.
При полностью выжатых рычагах (ручках) управления:
а) для сцепления — полное отключение ведомых частей сцепления от ведущих. Признак хорошей отрегулированности привода управления сцеплением — бесшумное переключение передач; .
б) для тормозов — эффективное торможение мотоцикла ручным и ножными тормозами.
в) для карбюраторов — подъем дросселей на максимальную и одинаковую высоту.
