Ваз 2114 Перестали Гореть Задние Фары Не работают стопы ваз 2115
Фонари заднего хода
Лампы, являющиеся светосигнальным элементом, которые оповещают о начале вашего движения задним ходом, способны существенно повысить уровень безопасности на дороге.
Включение задней оптики говорит о том, что машина двигается обратно, потому следует быть внимательным. Неработающие фонари легко повлекут за собой аварии и столкновения, виновником которых в итоге окажетесь именно вы.
Что это?
Фары ЗХ являются осветительными приборами, имеющими белый цвет. Они включаются при переходе на заднюю передачу.
Основная функция — обеспечение безопасности при движении. Они сигнализируют другим водителям о ваших манёврах, подсвечивают дорогу при парковке в темноте.
Все о неисправностях и замене датчика заднего хода на ВАЗ 2114
- Откройте багажник;
- Извлеките из пространства все лишнее, чтобы это не мешало работе;
- Уберите декоративную обшивку;
- Демонтируйте кожух, выполненный из пластика;
- Извлеките заднюю панель;
- Получив доступ к патрону и лампе подсветки номера, можете извлечь устройства;
- Снимите крепежные шпильки датчика заднего хода и саму фару.
Не горят стоп сигналы на ваз 2115 причины и как провести ремонт В том случае, когда на улице темно, белые фары позволят также предупредить водителей автомобилей, идущих сзади о том, что ваша машина находится на их пути. Это, в свою очередь, позволяет предотвратить возможные происшествия и аварийные ситуации на дороге. Где стоит это устройство — расположение может незначительно отличаться, но как правило, контроллер расположен на коробке передач.
Ремонт разъема задних фонарей ВАЗ 2115
Ремонт разъема задних фонарей ВАЗ 2115
Постоянно пропадает стоп-сигнал, то слева, то справа. Подкладывание всяких бумажек и спичек проблему решает не на долго. Полез в интернет учиться уму-разуму. Наткнулся на мастер-класс одного чувака по адресу https:/forum/showthread. php? t=7835
Он там использует какие-то хитрые разъёмы под названием Wieland Electric GmbH “25.303.0653.0”
Почесал репу и пошел в «Юный Техник» в поисках подобных штук. Но душила меня ЖАБА за две приблуды отдавать 200-300р.
И тут мой разум просветлел. А не приделать-ли мне вместо буржуйских разъёмов Wieland наш, так сказать, родной MOLEX?
Придя домой я полез в свои закрома в поисках пап и мам MOLEXа. Чудесным образом у меня оказалось как раз два комплекта и мне не пришлось шлёпать опять в этот «Юный Техник».
Одно из самых проблемных мест в отечественных автомобилях — это задние фонари ваз 2114. В большинстве случаев проблема заключается в некачественных, ненадежных платах задних фонарей. В результате чего, со временем пропадает или теряется контакт с лампами накаливания.
Зачастую проблема решается применением грубой силы, путем нанесения удара по корпусу или основанию фонаря. Однако такие действия не устраняют проблему полностью, происходят периодические отказы в работе указателя поворота, габаритных огней или стоп-сигналов.

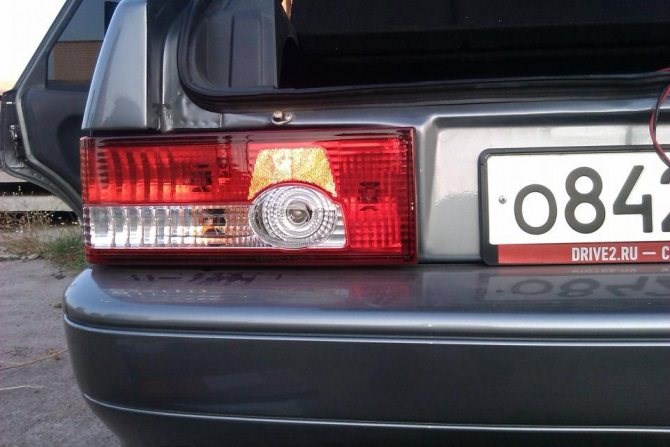

Задние фары на ВАЗ 2114: замена своими руками и ремонт, частые причины неисправности | LuxVAZ
Окислились контакты в патроне лампы стопа

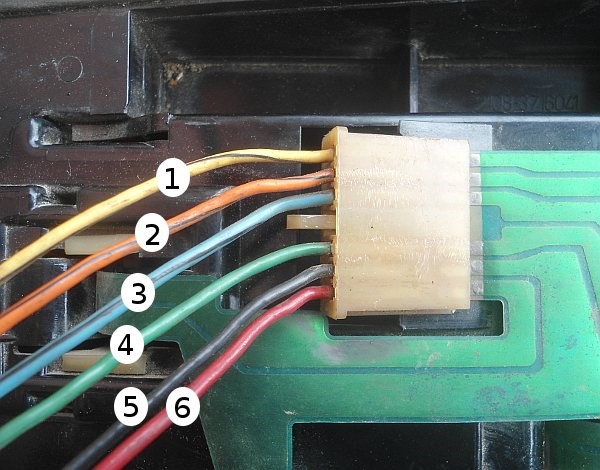

Штекер заднего фонаря ваз 2114
- Откройте багажник;
- Извлеките из пространства все лишнее, чтобы это не мешало работе;
- Уберите декоративную обшивку;
- Демонтируйте кожух, выполненный из пластика;
- Извлеките заднюю панель;
- Получив доступ к патрону и лампе подсветки номера, можете извлечь устройства;
- Снимите крепежные шпильки датчика заднего хода и саму фару.
Не работают фонари заднего хода ваз 2109 Самая серьезная причина — короткое замыкание. Но даже здесь можно сделать самому. Берем обычную лампочку, подключаем к ней два провода — плюс и минус. Затем вынимаем предохранитель, вместо его контактов подключаем провода от лампы. Если он начал гореть, значит, где-то просто недолго. Единственный способ найти замыкание — это по порядку отключить все, что связано с предохранителем.
Что делать, если не горит задний ход ВАЗ 2114
Наиболее распространены следующие способы тонирования фар своими руками: применение краски, лака или пленки. У каждого способа есть достоинства и недостатки. Плюс такого метода, как жидкая тонировка для фар в том, что он весьма недорогой.
- фары придется демонтировать, а потом ставить на место;
- и краска, и лак ложатся неравномерно, очень вероятны потеки;
- низкая светопропускаемость материал;
- если вы захотите снять краску, то сделать это, не повредив фонари авто, довольно сложно;
- использование растворителя вызовет помутнение стекла;
- материал для тонировки разрушается под влиянием солнечных лучей, перепадов температур, дождя, града, снега и пр.
Обязательно нужно закрыть пленкой все места машины, куда не должны попасть лак или краска.
Проверка работоспособности датчика
- Вышел из строя предохранитель, который может нарушить работоспособность полной цепи контактов.
- Отсутствие массы на плате, которая находится под фонарем.
Видео по теме В такой ситуации предстоит решать вопрос неисправности КПП
Симптоматика неисправностей
Разумеется, заподозрить о неработающем датчике заднего хода очень легко — при включении задней передачи фонари не зажигаются.
В такой ситуации существует всего три варианта развития события:
- Сама лампочка перегорела, потому сам элемент может быть целым.
- Перестал работать питающий предохранитель. Не редко он просто перегорает.
- Не работает сам датчик. Случается это не так часто, но проверить его состояние придется.
Причина в датчике?
Действительно, как определить, что это именно он вышел из строя, а не перегорел предохранитель или лампочка? Все достаточно просто.
- Вам придется извлечь предохранитель, проверить его на целостность. Для автомобиля ВАЗ 2110 предусматривается установка предохранителя под номером 19, номинальный ток которого составляет 7,5А. Находится он в монтажном блоке, а монтажный блок — под приборной панелью.
- Проверьте состояние лампы. Если с ней тоже все хорошо, тогда вариант остается один — сломался датчик заднего хода.
Замена неработающей лампочки
- Необходимо снять защиту двигателя, при наличии.
- Произвести отключение электрического питания и отсоединить подходящие к датчику провода.
- Приготовить емкость для масла, т. к. у всех переднеприводных автомобилей при замене датчиков заднего хода происходит утечка масла.
- При помощи ключа на 22 желательно с длинной головкой типа «трещотка» пытаемся снять датчик. В этом случае может возникнуть проблема – старая резьба не дает его открутить. Тогда нужно вооружиться молотком и зубилом.
- Как только он откручен, подставляем емкость для масла.
- Очень быстро вставляем новый.
- С помощью того же ключа закручиваем его.
- Подключаем провода и проверяем работу фонарей заднего хода.
- Если все работает, доливаем вытекшее масло и устанавливаем защиту.
Плюсы и минусы использования краски и лака Окислились контакты в патроне ламп света заднего хода
Не работают стопы ВАЗ 2115
Автомобиль ВАЗ 2114 (2113) оборудован стоп-сигналами в задних фонарях (по одному в каждом фонаре). Плюс, дополнительный стоп-сигнал в спойлере на задней двери.
Причин того, что стопы (стоп-сигналы) автомобиля ВАЗ 2114, 2113 не работают немного. Перечислим их все и попробуем разобраться с этой неисправностью самостоятельно.
Не работают стопы (стоп-сигналы) ВАЗ 2114 (2113), причины
Не работать может либо один стоп-сигнал, либо сразу два.
Перегорела лампа стоп-сигнала в заднем фонаре
Чаще всего перегорает всего одна лампа, но бывает, что и две.
Лампа стоп-сигнала (стопа) в заднем фонаре автомобиля ВАЗ 2114 (2113)
В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.
Окислились контакты в патроне лампы стопа
При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.
Патрон и контакты лампы стоп-сигнала в заднем фонаре ВАЗ 2114, 2113
Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.
Неисправна колодка проводов на задний фонарь (фишка)
Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».
Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.
Сгорел предохранитель в монтажном блоке
Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.
Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.
Осыпалась дорожка в плате заднего фонаря
Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.
АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ
- 6 – монтажный блок предохранителей;
- 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
- 19 – лампы, загорающиеся при нажатии на педаль тормоза.
Пошаговая инструкция Основными видами тюнинга задних фонарей ВАЗ-2114 своими руками являются:
Замена неработающей лампочки
Чтобы закрепить задние габариты ВАЗ 2114, нужно соблюдать ряд простых рекомендаций:
- отключите питание автомобиля;
- открываем багажник, снимаем декоративную планку;
- затяните зажимы, снимите контактную панель всей лампы;
- нажмите на неисправную лампу и поверните ее против часовой стрелки, чтобы снять.
Кроме того, желательно «прозвонить» лампу тестером, чтобы убедиться, что проблема вызвана именно ее неисправностью, после чего ее следует заменить на новый аналог и приступить к монтажу лампы в обратном порядке.
Некоторые владельцы Жигулей, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют всю ламповую сборку, тем более что они не такие уж и дорогие. Это можно считать удобным решением, так как такая замена на какое-то время исключает вероятность выхода из строя других ламп в фонаре, помимо общей.
В некоторых ситуациях обрыв размера — это не полная нефункциональность фонарей, а просто более слабое свечение, свидетельствующее о проблеме с подачей питания на контакты. Чтобы устранить проблему, просто очистите всю контактную группу в блоке управления под капотом, и если это не поможет, вам нужно будет проверить каждую группу, ведущую к заднему фонарю, отдельно.
Почему не работают ФЗХ
Демонтаж платы задних фонарей
Labavto.com
- включение / выключение происходит с помощью кнопки в модуле управления внешним освещением;
- при включении габаритов переключатель подсвечивается зеленым индикаторным диодом;
- задние габариты ВАЗ 2114, в отличие от передних, светятся красным цветом в соответствии с российскими нормами безопасности дорожного движения.
Замена датчика заднего хода Чтобы поменять предохранитель, вытащите его из блока при помощи пинцета, после чего на место старого устройства установите новый прибор.

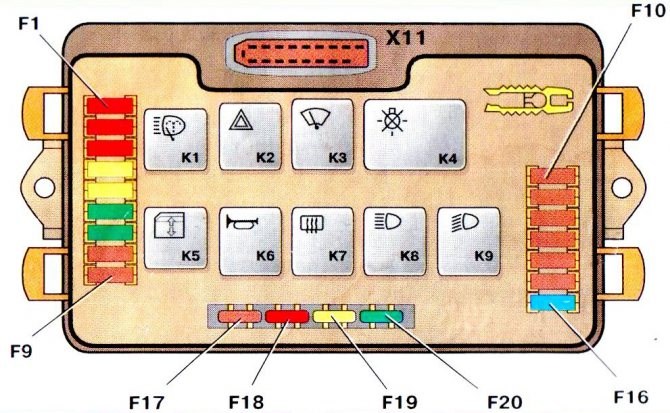

Монтажный блок ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

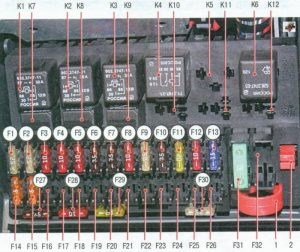

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.
Таблица цепей, защищенных плавкими предохранителями на ваз 2114
Цепи, которые защищает предохранитель
Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.
К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар;
Пропала «масса» заднего фонаря
- Необходимо снять защиту двигателя, при наличии.
- Произвести отключение электрического питания и отсоединить подходящие к датчику провода.
- Приготовить емкость для масла, т. к. у всех переднеприводных автомобилей при замене датчиков заднего хода происходит утечка масла.
- При помощи ключа на 22 желательно с длинной головкой типа «трещотка» пытаемся снять датчик. В этом случае может возникнуть проблема – старая резьба не дает его открутить. Тогда нужно вооружиться молотком и зубилом.
- Как только он откручен, подставляем емкость для масла.
- Очень быстро вставляем новый.
- С помощью того же ключа закручиваем его.
- Подключаем провода и проверяем работу фонарей заднего хода.
- Если все работает, доливаем вытекшее масло и устанавливаем защиту.
