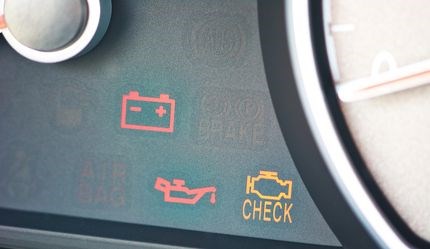

Почему горит лампочка зарядки аккумулятора, хотя он заряжен?

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается.

Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

Лампочка заряда аккумулятора отказывается гореть: почему и как это исправить.

• уровень натяжения ремня;


• измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;


• проверить предохранители, реле, диоды;


• проверить сопротивление в приборной панели, качество пайки проводов.

Горит лампочка зарядки аккумулятора, но зарядка есть — причины и устранение Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.

Диагностика и ремонт

В ситуации, когда при зажигании горит красный значок аккумулятора при запущенном двигателе в первую очередь необходимо проверить действительно ли АКБ не получает заряд либо же лампочка горит но зарядка есть.

В дорожных условиях, когда под рукой нет мультиметра, это можно сделать по следующему алгоритму… В темное время суток в случае работы машины исключительно от АКБ со временем будет видно, что свет фар, подсветка приборов на панели, а также внутренние осветительные приборы со временем начинают светить более тускло.

Другой «дедовский» метод проверки генератора выполняется по следующему алгоритму:

• Запустить двигатель и включить нагрузку на аккумулятор, например, фары или подогрев заднего стекла.


• Открыть капот и отсоединить минусовую клемму аккумулятора. Обычно она прикручена ключом на 10, поэтому желательно предварительно ее открутить. Можно просто приподнять провод над аккумуляторной батареей.


• В случае, если двигатель продолжает исправно работать, фары не потухли и никаких других изменений в работе автомобиля не наблюдается, значит, генератор рабочий.


• Если же двигатель заглох и фары потухли, значит, генератор вышел из строя, и нужно выполнять его диагностику.

Для более детальной проверки вам понадобится мультиметр (желательно цифровой), способный измерять постоянное напряжение. Итак, первичная проверка выполняется по следующему алгоритму:

• Проверить состояние и натяжку приводного ремня генератора. Усилие натяжения должно быть таким, чтобы вручную его можно было повернуть на 90° (то есть, поставить вертикально), но не более. Кроме этого, ремень должен быть сухим, на его поверхности (как внешней, так и внутренней) не должно быть влаги и технологических жидкостей.


• Проверить напряжение на аккумуляторе в статике. После остановки двигателя соответствующее значение должно быть около 12…13 Вольт. Если напряжение ниже — проверяют генератор.


• Измерить напряжение на прогревочных оборотах. Для этого нужно прогреть машину, и уже на пониженных холостых оборотах мерять напряжение. Его значение должно находиться в пределах 13,8…14,5 Вольт. Если меньше, значит, недозаряд, если выше — перезаряд.


• Повысить обороты двигателя до 2000…3000 оборотов в минуту. Убедиться, что при этом напряжение на аккумуляторе на возрастает (не превышает 14,5 Вольт). В противном случае нужно проверять регулятор напряжения.


• При работе двигателя на холостых оборотах нужно включить потребители — дальний свет фар, обогрев заднего стекла, магнитолу. При этом напряжение на аккумуляторе на должно падать ниже 13,8 Вольта.

Щетки генератора

Регулятор напряжения

Регулятор напряжения может выйти из строя по разным причинам — короткое замыкание в цепи, механическое повреждение узла, естественный износ, неправильное подключение к выводам аккумулятора. Для проверки регулятора напряжения вам понадобится электронный мультиметр. Проверка сама по себе несложная.

Горит контрольная лампа зарядки аккумулятора. Причины почему загорается значок АКБ на панели

Лампочка тухнет и горит в полнакала

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Соответственно, необходимо выполнить ревизию не только поврежденного, но и других аналогичных контактов в профилактических целях. Хотя этот прибор может измерять много параметров электрического тока, в этом случае нас интересует только одна характеристика напряжение. Ваз 2106 горит лампочка зарядки аккумулятора причины По всем вопросам пишите мне, я обязательно объясню все нюансы!

Ваз 2114 горит лампа уровня. Горит лампочка зарядки аккумулятора, но зарядка есть

• Один щуп поместить на вывод 30 на генераторе.


• Второй щуп мультиметра поместить к одному из болтов крепления диодного моста.


• Если диоды исправны, то значение сопротивления будет стремиться к бесконечности.

Лампочка зарядки аккумулятора, почему загорается или вообще не горит, как исправить » АвтоНоватор Если всё в порядке, переходим к проверке электропроводки. В первую очередь проверяем тестером напряжение на обмотке возбуждения генератора (самый тонкий провод).

Что делать, если лампочка загорелась и двигатель не заводится

Диагностика системы АКБ заключается в проверке генератора и электропроводки. Из инструментов нам понадобится тестер, лампочка 21 Вт. с припаянными проводами.

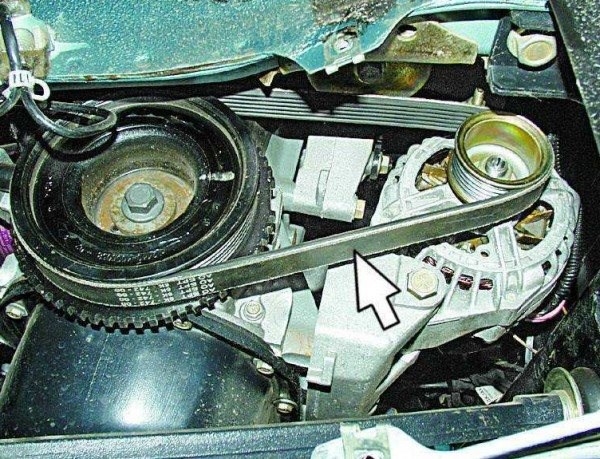

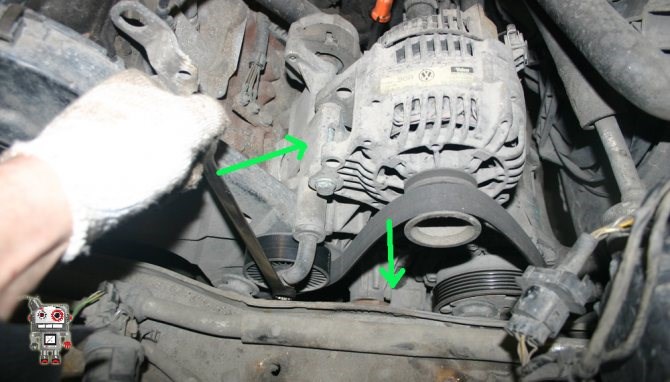

В первую очередь проверяем натяжение ремня генератора.

Допустимый прогиб ремня составляет 6–10 мм

Если всё в порядке, переходим к проверке электропроводки. В первую очередь проверяем тестером напряжение на обмотке возбуждения генератора (самый тонкий провод).

На рисунке деталь 2-обмотка возбуждения генератора ВАЗ

Если электропроводка исправна, или неисправность устранили, перейдём к проверке генератора. Для этого снимаем генератор с автомобиля и частично его разбираем.

Видео: как разобрать генератор, если индикатор АКБ мигает или горит в полнакала

Нам будет достаточно снять заднюю крышку и реле-регулятор. Осматриваем всё внутри: не должно быть обгоревших контактов, следов коррозии и окисления.

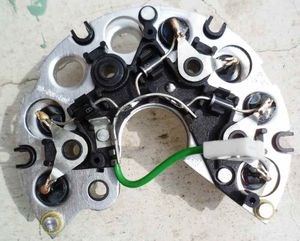

После этого мультиметром проверяем диоды моста на обрыв и короткое замыкание. При неисправности одного из них, диодный мост меняется в сборе. Осматриваем реле-регулятор: щётки не должны заедать и не иметь трещин. В любом случае лучше заменить на новое.

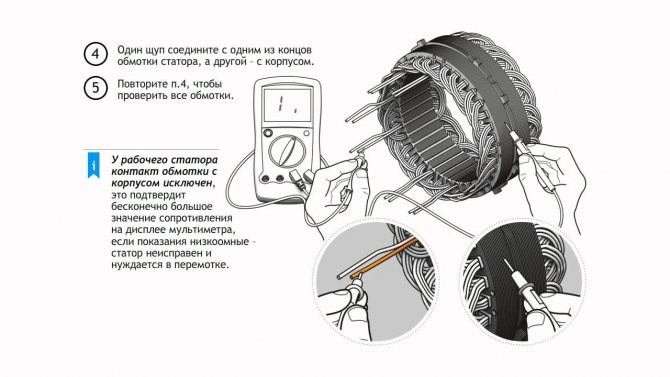

На заключительном этапе проверяем обмотки на обрыв и короткое замыкание.

Для проверки обмоток генератора достаточно снять заднюю крышку

На этом проверку генератора можно считать законченной. При обрыве или коротком замыкании в обмотках ротора или статора они подлежат замене.

После ремонта или замены генератора или ремонта электропроводки лампа неисправности генератора погаснет сама.

Диагностика и ремонт

Общие причины постоянного горения лампы АКБ

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. Лечение Снимите проводок с клеммы 61 генератора, после чего подключите его непосредственно к минусу то есть к кузову. Лампочка загорается на холостом ходу По всем вопросам пишите мне, я обязательно объясню все нюансы!

Аккумулятор

• горит постоянно — нет зарядки (неисправность генератора);


• загорается при включении поворотников (плохой контакт в электропроводке приборной панели);


• горит вполнакала (проводка генератора, сам генератор);


• горит на холостых оборотах, при понижении оборотов, при повышении оборотов (генератор, электропроводка);


• моргает (генератор, электропроводка);


• загорается на холодном двигателе (генератор, ремень);


• загорается при включении фар (генератор, электропроводка);


• при выключенном зажигании (электропроводка);


• зарядка идёт, а лампочка горит (генератор).

Лампочка периодически мигает при работе холодного двигателя Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Контроль за процессом зарядки аккумулятора

Если зарядный ток постоянно в заданных пределах поступает для поддержания аккумулятора в работоспособном состоянии — контрольная лампочка зарядки батареи гореть не должна. Постоянное свечение лампочки говорит о нерабочем состоянии генератора или об обрыве питающих проводов. Чаще всего причина отказа генератора — ослабший или порванный приводной ремень.

Видео: система зарядки аккумулятора машины

Схема генератора

В основе работы генерирующего устройства лежит принцип электрического магнетизма. Конструктивно есть две основных части, с помощью которых производится переменный ток.

Ротор и статор генерируют ток в бортовую сеть автомобиля

Это статор и ротор. Ротор приводится во вращение с помощью приводного ремня от коленчатого вала двигателя. Статор неподвижен и состоит из обмоток, которые крепятся к корпусу генератора. Вместе они образуют конструкцию, в которой ротор по центру располагается внутри статора. Между ними имеется зазор, который позволяет ротору вращаться с огромной скоростью.

Схема работы генератора и подсоединения лампы контроля зарядки

Статор включает в себя 3 обмотки, которые образуют трёхфазную систему тока. Выводы с обмоток соединяются с диодным мостом отдельно, как на приведённой схеме.

Ток на электромагниты вращающегося ротора подаётся с помощью двух медно-графитных щёток, контактирующих с медными контактными кольцами, расположенных на валу ротора. Реле-регулятор при увеличении оборотов уменьшает ток в роторе, тем самым убавляя магнитное поле.

Контрольный замер мультиметром

Ситуация вторая — вольтметр на «приборке», а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (

Самостоятельная диагностика систем зарядки аккумулятора Лечение: Снимите проводок с клеммы «61» генератора, после чего подключите его непосредственно к минусу (то есть к кузову). Если после этого лампа загорелась, причина в обмотке возбуждения генератора.

ВЫЯВЛЕНИЕ ПРИЧИН НЕИСПРАВНОСТИ

И так, на панели приборов горит аккумулятор. Что делать? Если свет горения яркий, значит причина, скорее всего, в полностью разряженном аккумуляторе.

Когда в АКБ перестает поступать энергия, он начинает работать как обычная батарея, отдающая свой заряд использующим электричество коммуникациям. В лучшем случае заряда аккумулятора хватит на 1 час, однако если вы давно не заряжали аккумулятор стационарно, и того меньше.

Слабая зарядка аккумулятора ВАЗ 2114 является следствием вышедшего из строя генератора энергии, который не справляется со своими функциями.

Генератор – устройство, функциональное назначение которого – преобразование механической энергии, образовывающейся в процессе вращения коленвала, в электроэнергию. Генератор является «сердцем» автомобиля, которое питает как аккумулятор, так и остальные системы, для функционирования которых необходимо электричество.

Можно выделить восемь основных причин, из-за которых на панели приборов горит лампочка аккумулятора:

1. Вышел из строя предохранитель аккумулятора;


2. Проблемы с диодным мостом;


3. Замкнула проводка;


4. Проблемы с генератором;


5. Аккумулятор попросту разрядился;


6. Порвался ремень генератора;


7. В реле генератора проскакивают пропуски;


8. Растянулся ремень вентилятора охлаждения.

Порваный ремень генератора

Если горит значок аккумулятора, то машину необходимо тут же остановить, поскольку генератор может выдавать как недостаточный уровень электричества, который чреват лишь тем, что аккумулятор разрядится, и вы не сможете продолжить езду без его замены, так и чрезмерное количество энергии – проблема более серьезная, которая может вывести из строя всю электронику автомобиля.

Несколько слов о том, как работает тандем аккумулятор-генератор

• Без нагрузки с отключенным зажиганием и снятой клеммой «минус».


• Под нагрузкой: повернув ключ в замке зажигания, и включив любой потребитель (ближний свет фар, кондиционер).

Причины горения лампочки заряда аккумулятора Не стоит очищать клеммы шкуркой, особенно крупной, так как свинец, из которого изготовлены клеммы, легко снимается шкуркой. Клеммы становятся меньше в диаметре и при установке клемм, уже не удается достичь надежного контакта.
