В автомобиле ВАЗ 2114 за освещение салона отвечают два фонаря. Один из них, его еще называют штурманским, отвечает за индивидуальное освещение и расположен в передней части потолка между солнцезащитными козырьками.

Выводим сначала этот край стекла из фонаря, а противоположный выйдет сам.

Слегка утапливаем лампу, поворачиваем против часовой стрелки и вынимаем. Новую лампу так же утапливаем и поворачиваем по часовой стрелке. Устанавливаем патрон с новой лампочкой на место, проследив за тем, чтобы обе защелки сработали, надеваем на его контакты колодки питания (полярность можно не соблюдать), устанавливаем фонарь в штатное гнездо и нажимаем на него до защелкивания.

Подсветка салона ВАЗ 2114: устройство, ремонт и модернизация

1. Плафон освещения салона;


2. Лампы индивидуального света;


3. Подсветка приборов на панели управления;


4. Свет в бардачке, прикуривателе и отдельные лампочки для некоторых кнопок и переключателей.

ВАЗ 2114: не горит свет в салоне – ТОП 3 причины Кроме этого, возможно и принудительное включение/отключение плафона при помощи специальных кнопок, расположенных на боковых стойках.

Демонтаж освещения

Лампочку можно снимать и проверять. Дальнейший демонтаж производится с помощью крестообразной отвертки, откручиваются болты, которые держат пластину и крепят основание плафона к потолку.

Четыре провода, которые вы отсоедините, должны иметь маркировку. Два из них масса, и обязательные «+» и «-». Отсоединяя провода, промаркируйте их, чтобы при сборке не возникло проблем. Если новая лампочка горит, дальше можно не разбирать.

Плафон направленного света снимается аналогично, поддевается плоской отверткой и вынимается из гнезда в потолочной обшивке. Затем сделайте пометки на проводах и отсоедините их. Первоначально все контакты промаркированы при сборке на заводе, но зачастую в условиях работы в тесном и плохо освещенном салоне пометки плохо видно.

Не работает плафон освещения салона ваз 2114: схема, замена лампы

Почему не работает освещение салона ваз 2114 Поскольку определены основные места неисправности, можно смело перейти непосредственно к методам решения проблемы. Стоит отметить, что с автомобильной электрикой — не все так просто, но поскольку это ВАЗ-2114, то здесь можно сказать всё предельно ясно. Перейдём к методам решения проблемы.

Как изменить штатное освещение

Штатные светильникиможно заменить на более мощные и современные. Наиболее подходящим вариантом считается основная лампа для подсветки салона, заимствованная у Приоры.

Для его установки вам понадобится иметь:

Аккуратно снимите козырек рядом с зеркалом заднего вида. Обратите внимание, что его вес достаточно высок, поэтому при неосторожном действии потолок может обвалиться полностью. Очертите место нового плафона на козырьке карандашом, вырежьте отверстие по контуру. В этом отверстии зафиксируйте новую лампу при помощи герметика.

Так как старая проводка не работает с более современными устройствами, сделайте новую. Вам потребуется кинуть минимум 2 провода – «минус» на кузов и «плюс» на контакт новой лампы. В иномарках свет загорается при открытии дверей, это очень удобно. Если вы желаете сделать также, то третий провод киньте на концевик в двери. Проводку протяните по правой стойке.

Подсветка салона ваз 2107 — причины поломок, ремонт

Рекомендуем прочитать:

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Причин неисправности света салона в ВАЗ-2114 мало и каждый начинающий автолюбитель сможет определить причину неисправности. Конечно, рекомендуется изучить, хотя бы поверхностно, технические схемы электрики, чтобы быть хоть немного в теме. Лампочка в плафон освещения салона (Ваз 2108-15) — Lada 2109, 1.5 liter, 2003 year on DRIVE2 По всем вопросам пишите мне, я обязательно объясню все нюансы!

Предохранитель

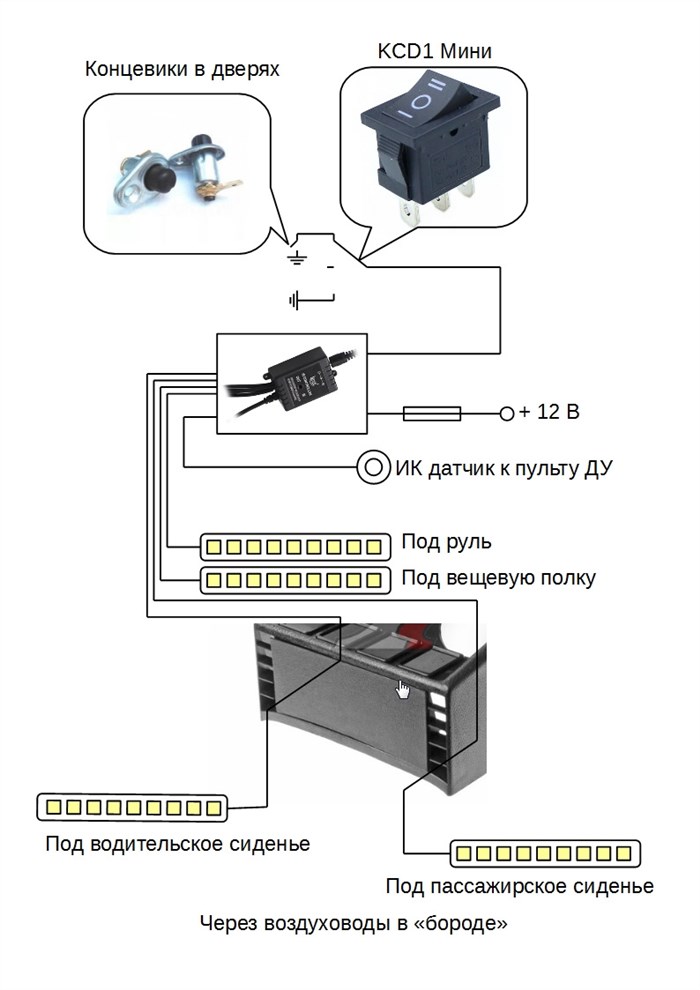

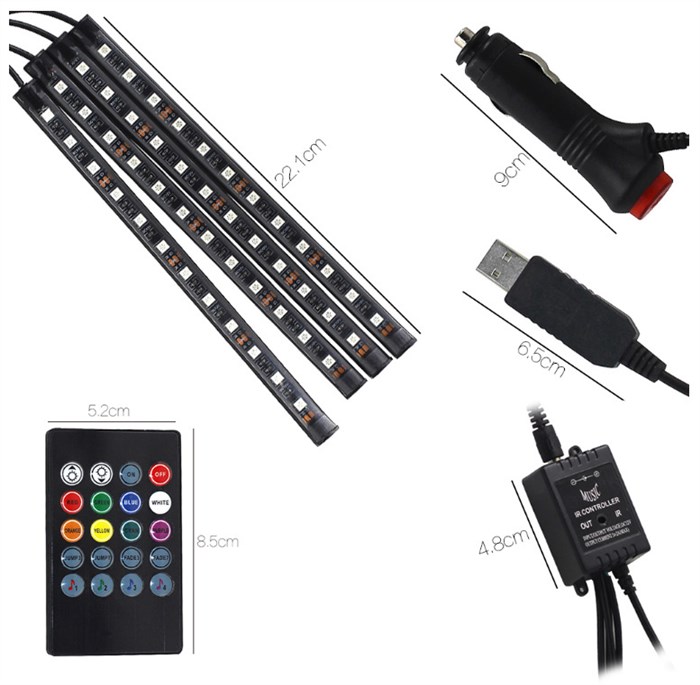

1. Лента у ног водителя протягивается от рулевой колонки, там же и располагается пучок проводов для подключения.


2. Если вы освещаете пассажирское сиденье – провода должны находиться у ног пассажира.


3. Для подсветки заднего сиденья ленту располагают под полкой.

Предохранитель и реле на ВАЗ-2114 Так что нужно проверить плюс и минус и если что, то перевернуть лампочку в другую сторону и посмотреть загорится ли она после этого. В любом случае лучше переделать плафон индивидуального освещения ВАЗ 2114 под светодиодные лампы, чтобы от него было больше яркости.

Лампочка

Принцип срабатывания элементов света в салоне работает просто. Со всех сторон на стойках кузова предусмотрены концевики.

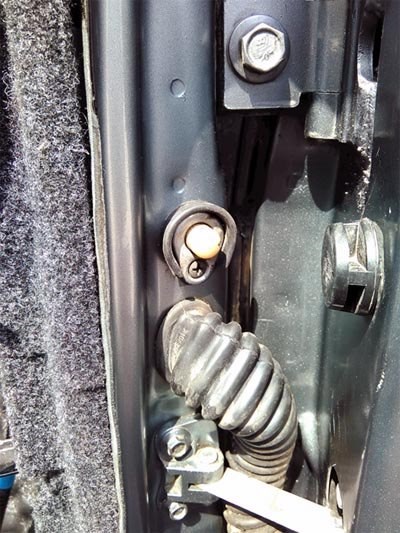

Эта маленькая деталь при открывании двери ведет к размыканию контакта, что дает сигнал к включению освещения. При открытии двери на 2114 включается только основной плафон. Частое открытие двери и постоянное срабатывание лампочки ведет к ее постепенному износу.

Как только ресурс лампочки заканчивается – она перегорает. Проверку целостности лампочки можно провести самостоятельно. Достаточно поддеть пластиковую крышку основного источника света и внутренности осветителя будут перед Вашими глазами.

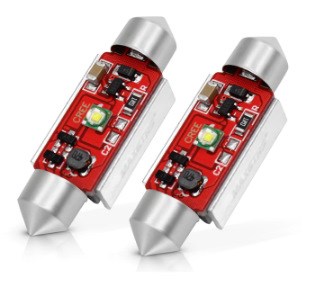

Стандартный вариант лампы — AVS Vegas 12V. При желании вместо стандартной лампочки накаливания можно внедрить светодиодные элементы. На фото выше представлен как раз этот вариант.

В водительском фонаре освещения предусмотрена немного другая форма лампочки с цоколем — r5w мощностью 5 Ватт.

Меняется она немного сложнее. Необходимо с помощью отвертки поддеть корпус «рыбьего глаза», после чего снять колодку проводов. Далее нажимаем на фиксаторы по обе стороны корпуса и вынимаем цоколь r5w.

Если после процедуры замены не работает освещение салона ВАЗ 2114 – проверяйте проводку.

Правильная иллюминация

• центральная точка на потолке или точки на боковых центральных стойках – свет распространяется по всему салону и является основным внутренним источником для пассажиров или водителя;


• область для ног – присутствует в автомобилях для переднего пассажира и водителя;


• бардачок – освещение помогает быстро обнаружить небольшие вещи или документы;


• зеркало под козырьком от солнца – актуально для макияжа или для проверки осмотра лица;


• зона дверной кучки или кнопки – подсветка помогает быстро закрыть/открыть дверь;


• багажный отсек – иллюминация здесь помогает найти нужные вещи или инструменты, которые здесь должны находиться;


• боковые дверные фонари – располагаются в дверях, загораются после открытия и горят до плотного закрытия дверей.

Какие лампочки стоят Установка простейшая. Достаньте плафоны, замените лампы. Полярность не важна.

Пересвет кнопок на ВАЗ 2114 своими руками

Замена штатной подсветки кнопок на ВАЗ 2114 потребует подготовки определённых инструментов, материалов, а также некоторых временных затрат. Для работы понадобится следующий перечень необходимого:

• паяльник с тонким жалом;


• припой;


• пинцет;


• небольшой нож или плоская отвёртка;


• светодиодные элементы желаемого цвета.

Какие светодиоды и в каком количестве приобретать

Кнопки, установленные на приборной панели рассматриваемой модели, бывают старого и нового образца. В первом случае в качестве элемента подсветки используются небольшие лампочки либо светодиоды, а во втором — платы с запаянными smd светодиодами.

В качестве элементов подсветки в кнопках могут использоваться лампочки, светодиоды и smd элементы

Чтобы исключить перегорание светодиода, последовательно рекомендуется установить резистор

Как снять кнопки

Для демонтажа кнопок на передней консоли необходимо выполнить следующие действия:

1. Снимаем клемму минуса с АКБ.


2. Вынимаем заглушку бортового компьютера либо сам БК, если он установлен. Для этого достаточно зацепить её пальцем и потянуть на себя.


3. В образовавшееся отверстие просовываем руку и нащупываем заднюю часть кнопок.


4. Аккуратно выдавливаем кнопки наружу.


5. Снимаем колодки с проводами.


6. Проделав необходимые действия с кнопками, устанавливаем их в обратном порядке.

Замена подсветки кнопок передней панели

Поскольку замена светодиодов на старых и новых вариантах кнопок несколько отличается, каждый из процессов стоит рассмотреть отдельно.

Пересвет кнопок старого образца

После демонтажа кнопок из панели приборов выполняем следующую последовательность действий:

1. Тянем за верхнюю часть кнопки и снимаем крышечку, на которую производится нажатие.


2. Вставляем плоскую отвёртку в кнопку и вынимаем внутреннюю часть. Извлекать нужно аккуратно, чтобы не потерять пружинки.


3. Мультиметром определяем полярность светодиодов.


4. Отгибаем выводы и демонтируем светодиодный элемент.


5. Подгибаем выводы новых светодиодов и вставляем их в корпус кнопки, соблюдая полярность, после чего укорачиваем выводы бокорезами до нужной длины.


6. Собираем кнопку в обратном порядке.

Пересвет кнопок нового образца

На современных кнопках светодиоды меняем таким образом:

1. Разбираем кнопку, как и в предыдущем пункте.


2. После вскрытия обнаруживаем плату с установленными светодиодами. Определяем полярность элементов и выпаиваем их паяльником с тонким жалом.


3. На их место аккуратно устанавливаем новые smd светодиоды нужного цвета свечения.


4. Производим обратную сборку кнопки.

Почему не горит свет в салоне (основные причины)

Чиним свет и знакомимся с электрикой

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Нередко случается, что после разборки светильника лампа оказывается исправной, но освещение не работает. Так, в процессе диагностических операций необходимо прозвонить провода, идущие от плафона к питанию или кнопке. Лампочка По всем вопросам пишите мне, я обязательно объясню все нюансы!

Как устроено освещение салона

• подсветка приборной панели (о ней, а также о ее неисправностях, мы уже говорили ранее, поэтому сегодня на ней подробно останавливаться не будем);


• главный плафон освещения салона ваз 2114;


• лампы для индивидуальной подсветки;


• подсветка бардачков и прикуривателя.

Причины неисправности Свет не горит вообще. Неисправен предохранитель, патрон лампы или переключатель SW1. Исправность предохранителя проверить несложно. Вместе с плафоном освещения салона он питает лампы сигнала торможения, штурманского фонаря, багажного отделения, подсветки замка зажигания, маршрутный компьютер. Если все это работает, то предохранитель исправен.

Тюнинг освещения

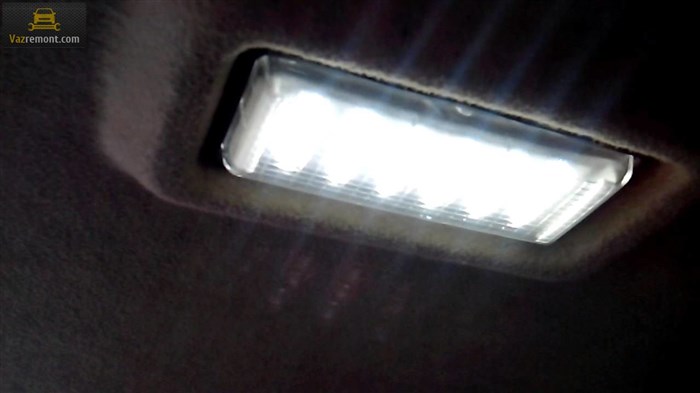

За эти деньги вы приобретете не просто новый источник света, но и такие плюсы, как:

• экономичность;


• наличие трех настраиваемых режимов освещения с функцией памяти;


• задержка перед выключением (на 7 секунд) с последующим плавным выключением подсветки;


• функция автоматизированного выключения освещения при незакрытой либо неплотно закрытой двери после получаса с момента включения (что очень удобно, если вы оставили дверь открытой и не выключили освещение).

Установка светодиодного плафона производится в следующем порядке:

1. Демонтировать пластиковый колпак-рассеиватель штатного плафона (крепится он при помощи защелок).


2. Отсоединить провода от контактов светильника.


3. Выкрутить саморезы (4 штуки), удерживающие корпус плафона на потолке салона, после чего снять корпус.


4. Снять колпак-рассеиватель с нового плафона.


5. Закрепить корпус нового плафона на потолке при помощи саморезов.


6. Подсоединить провода к контактам нового плафона (при этом обязательно следует учитывать прилагаемую схему с указанной полярностью устройства. Подключать светодиодный светильник без учета полярности категорически нельзя).


7. Зафиксировать крышку-рассеиватель на корпусе нового плафона.

Установленная таким образом новая подсветка салона обладает большей яркостью (на максимальном режиме) и сделает ночные поездки более комфортными как для водителя автомашины, так и для его пассажиров.

Какие светодиоды и в каком количестве приобретать

• подсветка приборной панели (о ней, а также о ее неисправностях, мы уже говорили ранее, поэтому сегодня на ней подробно останавливаться не будем);


• главный плафон освещения салона ваз 2114;


• лампы для индивидуальной подсветки;


• подсветка бардачков и прикуривателя.
