Снятие и установка монтажных блоков Kia Spectra 2000-2011
Предохранители
| Номер на схеме | Максимальный ток, А | Защищаемая обслуживаемая цепь |
| 1 | 20 | Группа 1 потребителей, получающих питание при включенном зажигании |
| 2 | 30 | ABS |
| 3 | 30 | Питание предохранителей 34 и 35 |
| 4 | 30 | Группа 2 потребителей, получающих питание при включенном зажигании |
| 5 | 20 | Стартер |
| 6 | 30 | Питание предохранителей 15 и 20 |
| 7 | 30 | Вентилятор системы охлаждения двигателя |
| 8 | 20 | Вентилятор системы отопления и кондиционирования |
| 9 | 30 | Стартер |
| 10 | 30 | Вентилятор отопителя |
| 11 | 30 | Кондиционер |
| 12 | 10 | Электрокорректор фар |
| 13 | 15 | Аварийная сигнализация |
| 14 | 25 | Центральный замок |
| 15 | 30 | Система ABS |
| 16 | 15 | Электропривод люка в крыше |
| 17 | 25 | Электростеклоподъемники правых дверей |
| 18 | 25 | Электростеклоподъемники левых дверей |
| 19 | 15 | Стеклоочиститель и омыватель заднего стекла |
| 20 | 10 | Плафон освещения салона |
| 21 | 25 | Фары |
| 22 | 15 | Катушка зажигания |
| 23 | – | Резерв |
| 24 | 15 | Фары |
| 25 | 10 | Диагностический датчик концентрации кислорода |
| 26 | 10 | Датчик концентрации кислорода |
| 27 | 10 | Топливный насос |
| 28 | 10 | Форсунки |
| 29 | 10 | Кондиционер воздуха |
| 30 | 10 | Электрообогрев наружных зеркал |
| 31 | 10 | Автоматическое включение габаритных огней |
| 32 | 10 | Задние противотуманные фонари |
| 33 | 10 | Передние противотуманные фары |
| 34 | 10 | Габаритные огни правого борта |
| 35 | 10 | Габаритные огни левого борта |
| 36 | 15 | Ближний свет фар |
| 37 | 15 | Дальний свет фар |
| 38 | 15 | Звуковой сигнал |
| 39 | 30 | Электрообогрев заднего стекла |
| 41 | 10 | Резерв |
| 42 | 15 | Резерв |
| 43 | 20 | Резерв |
| 44 | 25 | Резерв |
| 45 | 30 | Резерв |
| Номер на схеме | Защищаемая обслуживаемая цепь |
| 50 | Фары |
| 51 | Фары |
| 52 | Топливный насос |
| 53 | — |
| 54 | Кондиционер воздуха |
| 55 | Звуковой сигнал |
| 56 | Питание предохранителей 34 и 35 |
| 60 | Электростеклоподъемники |
| 61 | Вентилятор отопителя |
| 62 | Стартер |
| 63 | Вентилятор системы охлаждения двигателя |
| 64 | Вентилятор системы отопления и кондиционирования |
| 65 | Электрообогрев заднего стекла |
Предохранители Kia Spectra: схема, расположение блоков
Подсветка приборов
Предохранители и реле KIA Spectra (2005-2009)
- Включить стояночный тормоз, выключить зажигание, снять клемму с минусового полюса аккумулятора.

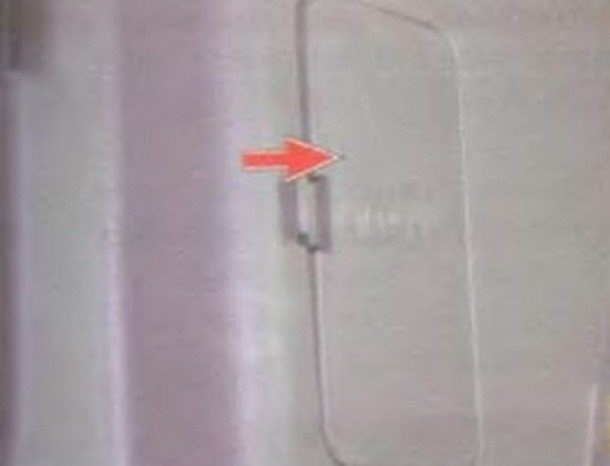

- Открыть крышку блока, нажав на фиксатор со стороны воздушного фильтра.
- Открутить гайку со стороны левого крыла и снять со шпильки клемму.
- Поджать фиксатор и вытащить деталь из кронштейна.
- Выкрутить крепежный болт из голубой квадратной колодки и отсоединить ее.
- Повторить шаг № 5 с остальными крупными колодками.
- Отсоединить малые колодки, поджав их фиксаторы отверткой.
- Отвести провода в сторону и снять кронштейн, поджав отверткой фиксаторы у основания.
- Подключить колодки и установить снятые компоненты в обратном порядке.
Предохранители Kia Spectra: Схема, Расположение Блоков Управление питанием топливного насоса выполнено через вставки 27, установленный под капотом. На 2009 год включительно, соответствующая релюшка монтировалась на позиции 52.
Снятие и установка монтажных блоков Kia Spectra 2000-2011
Вам потребуются: ключ «на 10», торцовая головка «на 7», отвертка с плоским лезвием.

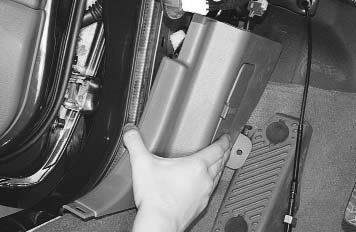

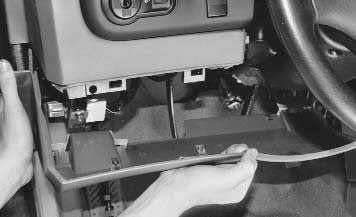

Снятие монтажного блока предохранителей, расположенного в салоне, проводите в следующем порядке.
Для снятия монтажного блока дополнительных реле, расположенного в салоне, выполните следующие операции.
| 1. Отсоедините провод от клеммы «–» аккумуляторной батареи. |
| 1. Отсоедините провод от клеммы «–» аккумуляторной батареи. |
| Номер | Назначение |
| 1 | Потребители первой группы. |
| 2 | Система контроля АБС |
| 3 | Предохранители салона №34, 35. |
| 4 | Вторая группа потребителей |
| 5 | Подача напряжения на стартер |
| 6 | Питание элементов 15 и 20 |
| 7 | Реле вентилятора радиатора |
| 8 | Система отопления и кондиционер |
| 9 | Контрольное реле стартера |
| 10 | Вентилятор печки |
| 11 | Электромагнитная муфта компрессора кондиционера |
| 12 | Корректор света фар головной оптики |
| 13 | Аварийка |
| 14 | Штатный центральный замок |
| 15 | Модуль управления АБС |
| 16 | Сервоприводы потолочного люка. |
| 17 | Стеклоподъемники по правому борту. |
| 18 | Аналогично для левой стороны авто. |
| 19 | Стеклоомыватель заднего окна |
| 20 | Подсветка салона |
| 21 | Питание фар головной оптики |
| 22 | Катушки зажигания |
| 23/24 | Фары в режиме ближнего и дальнего света соответственно |
| 25 | Датчик концентрации кислорода до катализатора |
| 26 | Аналогично, после катализатора |
| 27 | Топливный насос |
| 28 | Питание электроники инжектора |
| 29 | Управление кондционером |
| 30 | Подогрев наружных зеркал |
| 31 | Автоматика включателей габаритов |
| 32 | Задние противотуманки |
| 33 | Передний ПТФ |
| 34/35 | Габариты по левому и правому борту соответственно. |
| 36/37 | Ближний и дальний свет фар головной оптики |
| 38 | Клаксон |
| 39 | Подогрев заднего стекла |
| 41/45 | Резерв |
Как распознать неисправные автомобильные предохранители
Что делать, если снова перегорел автомобильный предохранитель
Реле зарядки
- Отключить питание от аккумулятора. Это необходимо, чтобы не спровоцировать короткое замыкание.
- Снять крышку монтажного блока.
- Далее потребуется отключить все клеммы, видимые на поверхности.
- Следом отщелкиваются пластиковые фиксаторы панели и выкручиваются все винты.
- После этого нужно аккуратно потянуть модуль на себя и отключить колодки проводов, подключенные с тыльной стороны панели.
- После этого деталь снимается с машины целиком.
Киа спектра спидометр не работает Предохранители обычно перегорают из-за небрежности или короткого замыкания, установке при подключении дополнительных устройств к гнезду прикуривателя, установке радиоприемника или замене лампочек.

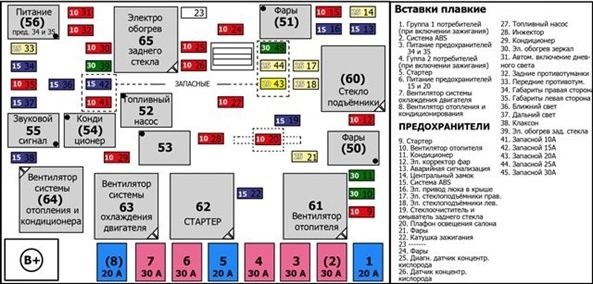

Схемы блока предохранителей
Приборная доска
Назначение предохранителей в щитке приборов
Моторного отсека
Назначение предохранителей в моторном отсеке
Предохранители обычно перегорают из-за небрежности или короткого замыкания, установке при подключении дополнительных устройств к гнезду прикуривателя, установке радиоприемника или замене лампочек.
Прежде, чем заменить предохранитель в автомобиле, следует отсоединить клеммы аккумулятора. Затем необходимо определить дефект. Какой предохранитель перегорел и какого типа? Хорошим показателем перегоревшего предохранителя в автомобиле является черный, выжженный пластик.
К счастью, автомобильные предохранители обычно изготавливаются из прозрачного пластика. Это облегчает визуальный осмотр. Внутри вилки предохранителей проходит кабель или печатная плата. Когда предохранитель перегорает, этот проводник разрывается. Следует вытянуть все предохранители один за другим и проверить, нет ли внутри сгоревших проводников.
Другим способом локализации дефекта является принципиальная схема, которая также находится в руководстве или напечатана непосредственно на крышке блока предохранителей. Любой, кто имеет представление об электрике, также сможет определить перегоревший автомобильный предохранитель.
Однако всегда необходимо заменять только предохранители с одинаковым значением тока. Хотя цвета были назначены большинству значений ампер, соответствующий цвет не является гарантией того же номинала. Всегда следует проверять маркировку на самом предохранителе.
Моторного отсека
Блок реле и предохранителей под капотом Питание задних ПТФ выполнено от № 32. Передний модуль подключен через плавкий элемент 33. За включение силовых магистралей обеих узлов отвечает реле 3.

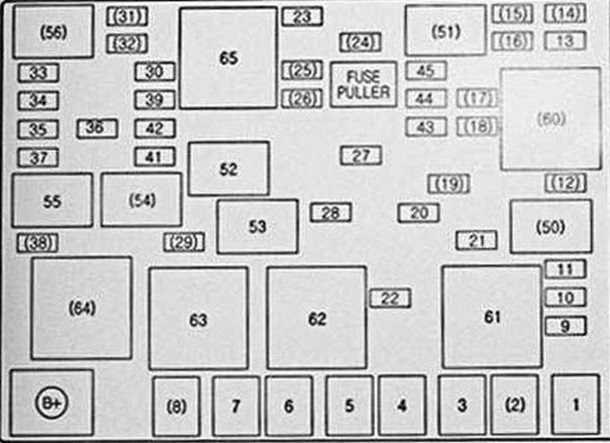

Схема предохранителей Киа Спектра
Выше представлен монтажник, установленный под капотом машины. Здесь присутствует целый ряд элементов.
Также следует прояснить ситуацию с реле.
| Номер | Расшифровка |
| 50/51 | Правая и левая фары соответственно |
| 52 | Топливный насос |
| 53/54 | Система кондиционирования воздуха в салоне |
| 55 | Клаксон |
| 56 | Подача напряжения на предохранители 34 и 35 |
| 60 | Включение стеклоподъемников |
| 61 | Вентилятор печки |
| 62 | Стартер |
| 63 | Привод вентилятора радиатора |
| 64 | Вентилятор системы кондиционера |
| 65 | Подогрев заднего стекла |
Далее следует рассмотреть малую панель предохранителей в салоне машины.
| Номер | Расшифровка |
| 1 | Поворотники |
| 2 | Контрольные лампы приборов |
| 3 | Резерв на автоматику коробки передач |
| 4 | АБС |
| 5 | Подушка безопасности водителя |
| 6 | Стеклоочиститель и омыватель лобового стекла |
| 7 | Штатная магнитола |
| 8 | Служит для питания прикуривателя |
| 9 | Подогрев сидений |
| 10 | Подача напряжения на ЭБУ |
| 11 | Стоп-сигналы – магистраль ламп. |
| 12 | Автоматика выключения габаритов. |

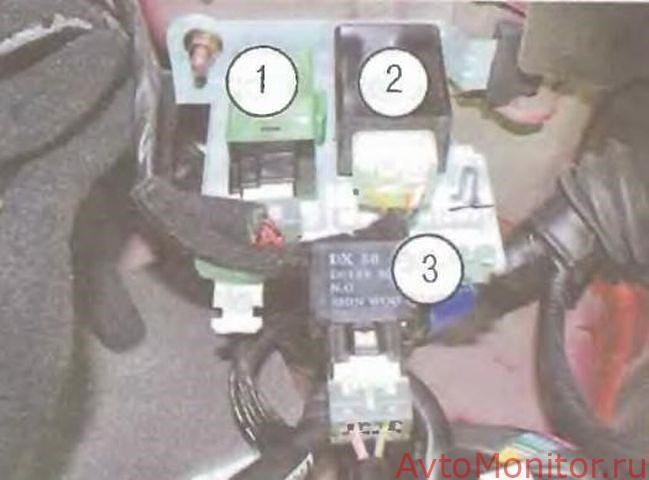

Ниже основного блока есть еще небольшой модуль реле.
| Номер | Назначение |
| 1 | Повороты и аварийная сигнализация |
| 2 | Модуль центральной блокировки дверей |
| 3 | Противотуманки. |
Предохранитель и реле поворотов Спектра: где находится
Устанавливается в салоне под номерами 1. При замене деталей нет необходимости искать правильный артикул. В машине применяется стандартные вилочные вставки и пятиконтактное реле, цена на рынке колеблется в пределах 50 рублей.
Реле и предохранитель прикуривателя
Бензонасос
Управление питанием топливного насоса выполнено через вставки 27, установленный под капотом. На 2009 год включительно, соответствующая релюшка монтировалась на позиции 52.
Реле и предохранитель печки
На авто 2009 года установлен под капотом на позиции 10, требуемое реле монтируется рядом – под номером 61.
Предохранитель противотуманных фар
Габариты
Ближний и дальний свет
Предохранители и реле в салоне и в моторном отсеке Расположен внутри генератора. Аналогично выполнена компоновка прибора на других авто изготовителя.
