Устраняем поломки передних и задних габаритных огней на ВАЗ 2114

Водитель обязан включать габариты всякий раз, когда наблюдается ухудшение видимости на дороге, а также в случае, когда он проезжает по туннелю.

К условиям ухудшения видимости принято относить:

Очень важно включать габаритные огни во время движения в тумане. При малейших признаках его появления (особенно в темное время суток), нужно включать габариты, обозначая границы собственного транспортного средства.

В случае если Вы вынуждены остановиться на обочине дороги в условиях недостаточной видимости, обязательно следует включить габаритные огни, а в темное время суток дополнительно еще и аварийку. Подобные действия защитят Вас и помогут другим участникам движения не попасть в ситуацию, когда из тумана/темноты перед ними внезапно появляется автомобиль.

Не работает левая сторона габаритов ваз 2114

1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;


2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;


3. Вынимаем лампу, она здесь просто вставляется на защелке;


4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Обозначение значков на панели приборов ВАЗ 2114: Индикаторы, кнопки и лампочки Снимаем с него два провода – бело-красный и розово-красный, и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь. Помимо этого проверяем регулировку свободного хода педали тормоза так как возможно нарушено положение выключателя, он срабатывает не до конца и контакты не замыкаются.

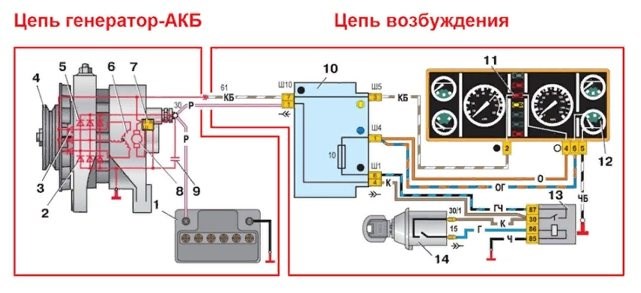

Не горит лампочка зарядки аккумулятора

1. АКБ.


2. Диод на «минус».


3. Контрольный диод.


4. Генератор.


5. Диод на «плюс».


6. Статор.


7. Реле-регулятор напряжения.


8. Ротор.


9. Перемычка конденсатора.


10. Блок предохранителей.


11. Индикатор заряда с лампочкой.


12. Вольтметр.


13. Реле-распределитель катушки зажигания.


14. Катушка зажигания с замком.

Внимание! Аккумуляторная батарея должна находиться в заряженном состоянии во время всего срока эксплуатации – при долгом нахождении с низким уровнем заряда происходит быстрая сульфатация пластин и потеря ёмкости.

Обозначение значков на панели приборов ВАЗ 2114: кнопки, индикаторы, лампочки, схема

1. Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

Перегорает предохранитель приборной панели ваз 2114 инжектор 8 клапанов Как и все не новые автомобили, давно снятые с конвейера, Самары второго поколения подвержены с годами мелким поломкам, которые, среди прочего, затрагивают и приборы освещения. По этой причине многие водители сталкиваются с тем, что на их ВАЗ 2114 не горят задние габариты, что чревато созданием опасных ситуаций на дороге, если проблему вовремя не решить.

Ваз 2114 перегорает предохранитель f10

Похожие статьи

7 comments on “ Перегорает предохранитель левых габаритов ваз 2114. Ваз 2114 перегорает предохранитель ф10 ”

Попробуй отключить провода входяшие в капот на лампочку освещения моторного отсека , возможно замыкает внутри канала где проложен провод ..было однажды такое долго искали 🙁

Chip&Tune, похоже что да именно когда на заднюю переключаю..
С гаража выезжаю,сгорает, вчера катался,как назад дал,сразу и отказали повороты(

Chip&Tune, а чем лечится?заменой лягушки?
или проводка? (

Рассмотрены автомобили ВАЗ 2113, 2114, 2115

Внимание! Расположение предохранителей и реле в блоках могут отличаться в зависимости от года выпуска и комплектации автомобилей. Более ранние модификации блоков предохранителей вы можете посмотреть на этой странице.

Предохранители для ВАЗ 2114 инжектор и ВАЗ 2115 инжектор также описаны на этой странице.

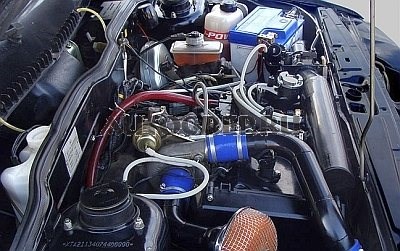

Где находятся предохранители и реле.

Основная часть предохранителей и реле находится в монтажном бло­ке моторного отсека..

Чтобы добраться до блока необходимо нажать на две защелки и снять крышку

Щипцами, которые установлены в блоке, вынимаем предохранители

На внутренней стороне крышки размещена схема расположения предохранителей и реле.

Монтажный блок предохранителей 2114-3722010-60

Фото: Предохранители на Ваз 2114 и их описание

Не горят габариты ВАЗ 2114, 2115: основные причины неисправности, ремонт

Где чаще всего коротит?

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Исходя из этого, можно сказать, что следить за своим авто нужно тщательно и стараться не допускать никаких серьезных неисправностей, что-то сломалось чините сразу, не запускайте. Кнопка справа снизу относительно спидометра позволяет переключать температуру и время на цифровом дисплее. Не работают стопы автомобиля ВАЗ 2114 (2113) По всем вопросам пишите мне, я обязательно объясню все нюансы!

Окислились контакты в патроне лампы стопа.

• Перегоревшие лампочки или светодиоды. Чтобы определить выход из строя ламп, необходимо вытащить приборку, но сделать это будет непросто. Неисправные осветительные приборы, как и предохранители, не подлежат ремонту. Их нужно заменить. Если лампочки перегорают часто, желательно в разумные сроки проверить проводку автомобиля мультиметром или обратиться к автоэлектрику. Нередко причиной этого становится неквалифицированная замена обычных ламп светодиодами;


• Сгорела контактная плата приборной панели. Из-за чрезмерного износа или частых перепадов напряжения в бортовой сети она может выйти из строя. Деталь состоит из микросхем. Диагностировать и ремонтировать её в домашних условиях практически невозможно. Поэтому её придётся менять. Плата стоит около 400-600 рублей. Для замены придётся разобрать приборную панель;


• Обрыв проводки. Повреждение может случиться в одном или в нескольких местах. Чтобы выявить дефектный участок, нужно прозванивать мультиметром все провода. Иногда на это уходит несколько часов. Без хорошего знания электрических схем и автоэлектрики зачастую сложно определить эту неисправность. Иногда приборная панель может не гореть из-за окисленных или загрязнённых контактов. Чистка контактных соединений поможет вернуть работоспособность детали. В редких случаях проблема вызывается иными неисправностями.

За что ещё отвечает этот предохранитель? Если задний блок фар выходит из строя, это зачастую связано с поломкой лампочки от того или иного фонаря, либо с проблемами в предохранителях.

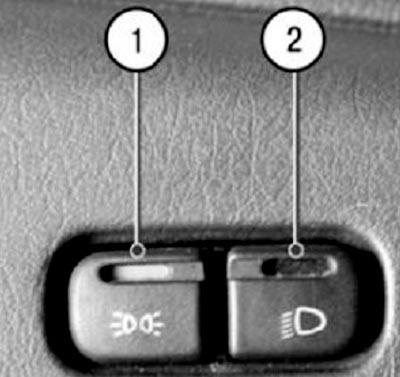

Кнопки на приборной панели

На панели приборов авто содержится несколько кнопок. Рядом с часами и термометром расположена кнопка, позволяющая переключать эти показатели и сбрасывать текущий пробег. В центре приборки расположены следующие кнопки:

Также многие автовладельцы переносят сюда клавишу аварийной сигнализации. Подсветка кнопки позволяет хорошо видеть её в тёмное время суток.

Дополнительные советы

1. Отключаем провод, направленный к прикуривателю.


2. Точно также, как снимали накладку с магнитолы, снимаем ее и у приборной панели. Над левым и правым краем находим два самореза. Их нужно выкрутить. Выкручиваем саморезы, расположенные вверху и внизу.


3. Снимаем накладку, приложив небольшие усилия (так как она держится еще и на креплениях, поэтому декоративную пластину придется немножко раскачать).


4. Отсоединяем все провода: от аварийной сигнализации, от часов, от фар и прочего.


5. Снимаем саму панель управления, для чего выкручиваем четыре самореза, на которых она и держится. Для того, чтобы не нанести повреждения проводам, правильнее будет с одной стороны, отсоединить их.


6. Теперь самое главное. Снимаем патроны переставших гореть лампочек. Чтобы снять патроны, нужно провернуть их против часовой стрелки аккуратным движением. Меняем дефектные лампы на новые, заворачиваем их и проводим монтаж всей конструкции в обратном разборке порядке.

Монтажный блок нового образца Схема подключения проводов составных элементов (ламп): 1. указателей поворота; 2. габаритного свечения; 3. сигнализирования (стоп-сигналы); 4. противотуманки; 5. обозначения движения задним ходом.

Как исправить неполадки

1. Разборка начинается с удаления накладки. Для этого необходимы выкрутить 3 самореза. Под ней расположен выступ, который нужно вывести из кронштейна кузова.


2. Чтобы снять экран необходимо выкрутить 5 саморезов, они располагаются в накладки консоли справа.


3. Снимите с аккумуляторной батареи клемму (обычно рекомендуют минусовую), чтобы обесточить автомобиль. Только после этого от прикуривателя отсоедините колодку жгута проводов.


4. С рычага снимите рукоятку. Отсоедините крепление электровентилятора, располагающегося на отопительном агрегате.


5. После этого отверните болты на кронштейнах рулевой колодки. Снимите световод, патроны ламп и декоративную вставку панели приборов.


6. Ключом на 21 выньте лампу подсветки гидрокоректора.


7. Удалите саморезы снизу и сверху, чтобы у вас была возможность достать приборную панель.

Важно, чтобы электросхема была в безопасном от пыли и влаге месте. Накройте ее тканью или плотной пленкой, чтобы исключить попадание агрессивных веществ.

В первую очередь протестируйте лампочки. Если он вышли из строя, их необходимо заменить на новые, в большинстве случаев этого достаточно для восстановления работоспособности панели. При этом не исключайте и другие причины, например, проверьте соединения и проводники на наличие окиси. На патронах ламп часто образуется нагар, что также приводит к отсутствию подсветки панели.

Если неисправность кроется в повреждении самой платы, что бывает крайне редко, то необходимо просто заменить этот элемент.

Похожие статьи

Где находится предохранитель приборной панели ВАЗ 2114 в старом и новом блоке?

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Бачек рассчитан на 5 литров жидкости, индикатор включается, когда её количество падает ниже 1 литра;. В противном случае нужно найти в ремонтном комплекте новую вставку на 20 А, вынуть неисправную деталь из гнезда и вставить новую. Где чаще всего коротит? По всем вопросам пишите мне, я обязательно объясню все нюансы!

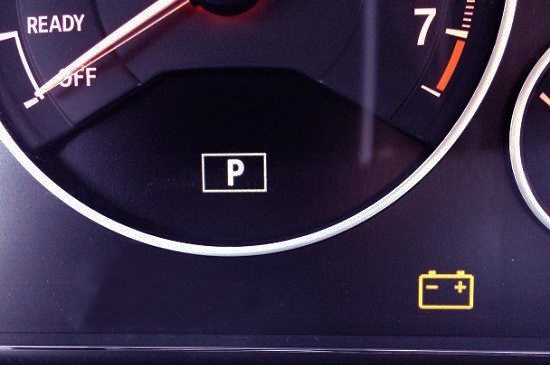

ВАЗ 2114 горит лампа аккумулятора

• Низкий уровень масла.


• Неисправность датчика.


• Проблема в цепи контактов.


• Замыкание внутри панели приборов.


• Неисправности в ЭБУ.

Несколько слов о том, как работает тандем аккумулятор-генератор Рассмотрены автомобили ВАЗ 2113, 2114, 2115

Что особенно важно контролировать у задних габаритов

Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Наиболее часто к отказу в работе габаритов приводит окисление, поэтому регулярно проверяйте блоки задних фонарей. В первую очередь при выполнении ремонта своего авто протестируйте лампы на целостность, а только потом ищите неисправность в других местах. Многие считают, что вероятность отказа ламп минимальная, но это не так – по статистике причины часто скрываются именно в них.

Как и все не новые автомобили, давно снятые с конвейера, Самары второго поколения подвержены с годами мелким поломкам, которые, среди прочего, затрагивают и приборы освещения. По этой причине многие водители сталкиваются с тем, что на их ВАЗ 2114 не горят задние габариты, что чревато созданием опасных ситуаций на дороге, если проблему вовремя не решить.

Неисправна колодка проводов на задний фонарь (фишка).

• Кнопка аварийки ВАЗ 2114: обзор и варианты замены


• Почему не работает спидометр ВАЗ 2114: ищем причины


• Почему не работает сигнал на ВАЗ 2114: решаем проблему

ИНДИКАТОРНЫЕ ЛАПОЧКИ Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

Не работают стопы (стоп-сигналы) ВАЗ 2114 (2113), причины неисправности

Не работать может либо один стоп-сигнал, либо сразу два.

1. Перегорела лампа стоп-сигнала в заднем фонаре.

Чаще всего перегорает всего одна лампа, но бывает, что и две.

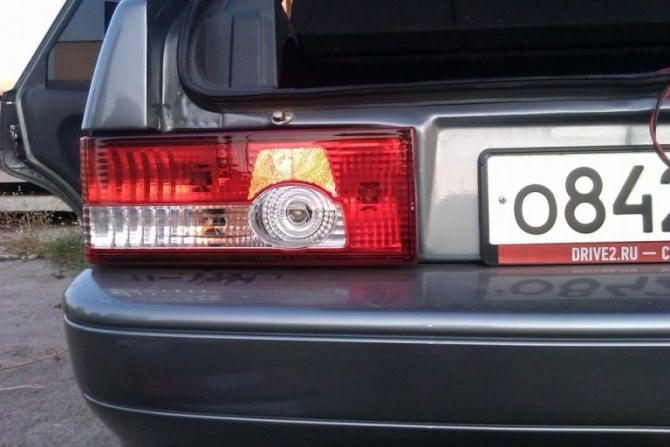

Лампа стоп-сигнала (стопа) в заднем фонаре автомобиля ВАЗ 2114 (2113)

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

2. Окислились контакты в патроне лампы стопа.

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Патрон и контакты лампы стоп-сигнала в заднем фонаре ВАЗ 2114, 2113

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

3. Неисправна колодка проводов на задний фонарь (фишка).

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

4. Сгорел предохранитель в монтажном блоке.

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

5. Осыпалась дорожка в плате заднего фонаря.

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Дорожки платы заднего фонаря на стоп-сигнал

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

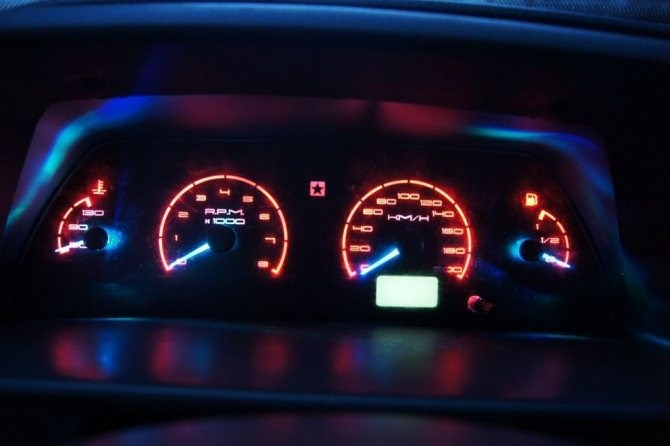

Приборы

Низкий уровень масла на щупе

Плавкий элемент F10 отвечает за то, чтобы горела подсветка приборов. Помимо этого, он обеспечивает работу габаритных огней с левой стороны автомобиля, подсветки номерного знака, прикуривателя, пепельницы и регулировки отопителя.
