Устраняем поломки передних и задних габаритных огней на ВАЗ 2114

Водитель обязан включать габариты всякий раз, когда наблюдается ухудшение видимости на дороге, а также в случае, когда он проезжает по туннелю.

К условиям ухудшения видимости принято относить:

Очень важно включать габаритные огни во время движения в тумане. При малейших признаках его появления (особенно в темное время суток), нужно включать габариты, обозначая границы собственного транспортного средства.

В случае если Вы вынуждены остановиться на обочине дороги в условиях недостаточной видимости, обязательно следует включить габаритные огни, а в темное время суток дополнительно еще и аварийку. Подобные действия защитят Вас и помогут другим участникам движения не попасть в ситуацию, когда из тумана/темноты перед ними внезапно появляется автомобиль.

Почему не горят задние габариты ваз 2114 — как поменять лампочку

ТЕХНИЧЕСКОЕ УСТРОЙСТВО

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Водитель обязан включать габариты всякий раз, когда наблюдается ухудшение видимости на дороге, а также в случае, когда он проезжает по туннелю. Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Не горят габариты ВАЗ 2114, 2115: основные причины неисправности, ремонт По всем вопросам пишите мне, я обязательно объясню все нюансы!

Постоянно Горят Габариты на Ваз 2114

1. Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;


2. Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;


3. Вынимаем лампу, она здесь просто вставляется на защелке;


4. Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Не работают задние габариты ваз 2114 причины
Снятый блок кнопок

Авто-помощь

На автомобиле ВАЗ-2115 чаще прекращают работать лампы габаритных огней в задних фонарях. Связано это с возникновением не герметичности фонарей, в результате чего, внутрь попадает влага, что приводит к окислению штекера колодки или дорожки на гибкой плате, через которые подаётся напряжение на контакты лампы.

Бывают случаи, когда после перевода выключателя наружного освещения в первое положение, не загорается ни одна лампа габаритных огней. Поиск такой неисправности придётся начинать с проверки наличия напряжения на клемме 1 этого выключателя. Оно должно быть равно +12 вольт, даже с выключенным зажиганием.

Если на эта клемма обесточена, тогда нужно будет последовательно проверить напряжение на клемме 6 разъёма Х8, а затем на клемме 6 разъёма Х1 монтажного блока. При наличии на этих клеммах напряжения, виновником отсутствия питания на клемме 1 выключателя наружного освещения будет розовый провод соединяющий её с клеммой 6 разъёма Х1 монтажного блока.

Не горит правая сторона габаритов ваз 2114

• включение/выключение осуществляется кнопкой в модуле управления наружным светом;


• при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;


• задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

Не горят габариты на ВАЗ 2114: простое решение проблемы
Теперь колодки питания можно снимать и осматривать

Почему может не гореть задний габарит

От неисправных габаритных огней не застрахован ни один из автолюбителей. Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

Замена испорченной лампы в заднем блоке фар проводится по инструкции:

• отключите освещение и откройте багажник;


• удалите декоративную обивку;


• сожмите фиксаторы и вытащите контактную панель фонаря;


• нажмите на сгоревшую лампу и поверните ее против часовой стрелки;


• проверьте лампочку на тестере и при необходимости установите новую.

Сборка фонарей проводится в обратном порядке. Заменить фонарь можно и в сборе. Для этого важно лишь приобрести качественный вариант, не отличающийся от оригинала. Автолюбители часто рекомендуют приобретать стоковые комплектующие или обратить внимание на . Замену в сборе мы рекомендуем в том случае, если есть значительные повреждения конструкции.

Часто лампы задних габаритов не сразу перегорают или отказываются работать, а возвещают о неполадках слабым свечением. Для начала прочистите группу контактов, расположенную в монтажном блоке, а затем, если неисправность не удалось исправить, поверьте группы, ведущие к каждой лампе.

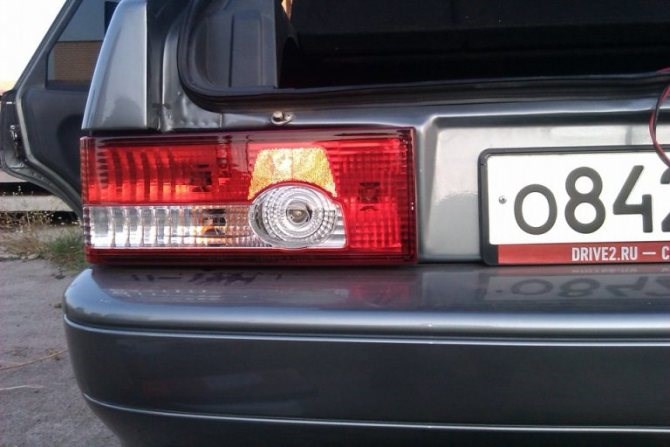

Замена задних фонарей ваз 2114

Характеристики габаритных огней ВАЗ-2114

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Так, габариты на ВАЗ 2114 расположены в угловых зонах кузова спереди и сзади, которые включены, по техническому регламенту, в общие блоки фонарей и фар. не горит левый задний габарит проверяем жёлто-чёрный провод от колодки правого заднего фонаря до клеммы 17, колодки Х9 монтажного блока ;. Задние фонари Ваз 2114. Замена, схема, подключение По всем вопросам пишите мне, я обязательно объясню все нюансы!

ТЕХНИЧЕСКОЕ УСТРОЙСТВО

1. Передние габаритные огни белого цвета, задние габариты — красные. Передние расположены в блоке передних фар, задние — в блоке задних фонарей.


2. Включаются и выключаются габариты нажатием клавиши «Выключатель габаритных огней», которая установлена в блоке переключателей наружного освещения. Клавиши расположены в центральной части приборной панели над дисплеем бортового компьютера. При включении габаритов и загорании лампочек габаритного освещения на кнопке высвечивается контрольная лампа зеленого цвета.


3. В цепи габаритного освещения установлен плавкий предохранитель габаритного освещения. Он расположен в монтажном блоке, находящемся в моторном отсеке под капотом. Предохранителей два штуки, по одному на каждую сторону габаритных огней. Предохранитель F10 стоит в цепи габаритов левого борта, он же контролирует работоспособность контрольной лампы на приборной доске, предохранитель F11 — это габариты правого борта.

Советы для автомобилистов Все работы состоят из семи простых шагов:

причины, что делать и как устранить неисправность

Почему не горят стоп-сигналы

Практически любая проблема с электроникой в автомобиле решается идентично. Нужно искать проблему либо в самом устройстве, которое неисправно, либо в системе подачи питания на него. Подобным образом обстоят дела и с основными причинами поломки стоп-сигналов. Если они не горят, виной тому может быть одна (или сразу несколько) из следующих причин:

• Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;


• Неисправность лампы (ламп) установленной в стоп-сигнале;


• Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;


• Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;


• Повреждение электропроводки.

Проверка тормозных ламп и «патронов» стоп-сигналов

Важно: Некоторые модели автомобилей устроены так, что при выходе из строя одного стоп-сигнала, второй отключается автоматически. Соответственно, при проверке лучше вкрутить лампы в оба стоп-сигнала, чтобы наверняка убедиться, что проблема не связана с их неисправностью.

Когда замена ламп не позволила устранить неисправность, необходимо убедиться, что отсутствует окисление «патронов» стоп-сигналов. Также проверьте, что «патроны» соединены с проводкой автомобиля. Если имеются сомнения в этом, можно отсоединить контакты проводки, зачистить их при помощи мелкозернистой наждачной бумагой, смазать электропроводящей смазкой и вновь соединить.

Обратите внимание: Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые (снятые с других световых устройств) лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов.

Проблема с предохранителем на стоп-сигналы

В электрической цепи автомобиля неисправность часто возникает по вине предохранителей, которые могут выйти из строя. Существует несколько способов, как проверить предохранители в машине, в том числе визуально или при помощи мультиметра. При этом имеется один «бытовой» способ диагностики предохранителя стоп-сигналов.

Обратите внимание: Подобный способ проверки подходит не всем моделям автомобилей. На некоторых машинах за стоп-сигналы и клаксон отвечают разные предохранители, и при выходе из строя одного из них, другой продолжит исправно работать.

Причины, что делать и как устранить неисправность

• Отсутствие напряжения на фарах;


• Перегорели лампы;


• Сгорел предохранитель;


• Вышел из строя блок предохранителей;


• Сломалась кнопка включения огней.

Где чаще всего коротит?

Важно! В некоторых модификациях ВАЗ 2114 вместо реле К4 в монтажном блоке могут стоять перемычки. Их расположение на схеме выше указано стрелками.

причины, что делать и как устранить неисправность

Почему не горят стоп-сигналы

Практически любая проблема с электроникой в автомобиле решается идентично. Нужно искать проблему либо в самом устройстве, которое неисправно, либо в системе подачи питания на него. Подобным образом обстоят дела и с основными причинами поломки стоп-сигналов. Если они не горят, виной тому может быть одна (или сразу несколько) из следующих причин:

• Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;


• Неисправность лампы (ламп) установленной в стоп-сигнале;


• Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;


• Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;


• Повреждение электропроводки.

Проверка тормозных ламп и «патронов» стоп-сигналов

Важно: Некоторые модели автомобилей устроены так, что при выходе из строя одного стоп-сигнала, второй отключается автоматически. Соответственно, при проверке лучше вкрутить лампы в оба стоп-сигнала, чтобы наверняка убедиться, что проблема не связана с их неисправностью.

Когда замена ламп не позволила устранить неисправность, необходимо убедиться, что отсутствует окисление «патронов» стоп-сигналов. Также проверьте, что «патроны» соединены с проводкой автомобиля. Если имеются сомнения в этом, можно отсоединить контакты проводки, зачистить их при помощи мелкозернистой наждачной бумагой, смазать электропроводящей смазкой и вновь соединить.

Обратите внимание: Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые (снятые с других световых устройств) лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов.

Проблема с предохранителем на стоп-сигналы

В электрической цепи автомобиля неисправность часто возникает по вине предохранителей, которые могут выйти из строя. Существует несколько способов, как проверить предохранители в машине, в том числе визуально или при помощи мультиметра. При этом имеется один «бытовой» способ диагностики предохранителя стоп-сигналов.

Обратите внимание: Подобный способ проверки подходит не всем моделям автомобилей. На некоторых машинах за стоп-сигналы и клаксон отвечают разные предохранители, и при выходе из строя одного из них, другой продолжит исправно работать.

Проверка тормозных ламп и «патронов» стоп-сигналов

• Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

Заключение Схема и расположение предохранителей на ВАЗ 2114(так же на 2113 и 2115)

Почему может не работать задний габарит? Причин довольно много, но мы перечислим их все:

• перегорела лампочка;


• перегорел предохранитель;


• неисправность проводки;


• неисправность соединительных колодок;


• неисправность фонаря;


• неисправность реле контроля в монтажном блоке;


• неисправность переключателя габаритного света.

Самой распространенной неисправностью из вышеперечисленных, конечно, является выход из строя лампочки габаритных огней. В этом случае ее достаточно заменить. Как это сделать?

Как поменять лампы задних габаритных огней

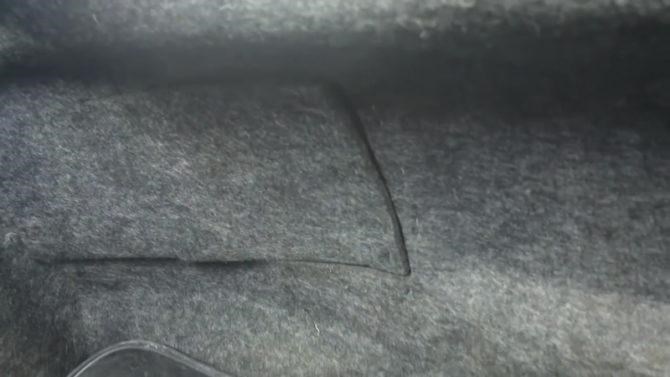

Замена ламп в заднем фонаре ВАЗ 2114 исключительно проста и не потребует никаких инструментов. Открываем крышку багажника и напротив фонаря находим на обивке вот такой кармашек.

Кармашек, закрывающий задний фонарь ВАЗ 2114

Он на липучке. Просто тянем за край и открываем его. Перед нами тыльная часть фонаря и колодка питания.

Аккуратно снимаем колодку простым вытаскиванием.

На фонаре находим три защелки: сверху, снизу и сбоку.

Кладем плату «лицом» вверх. Лампочка габаритного огня самая маленькая, на фото ниже она помечена стрелкой.

Слегка утапливаем лампу, поворачиваем против часовой стрелки и вытаскиваем из патрона. На место сгоревшей устанавливаем новую, монтируем плату на место, подключаем колодку питания, закрываем карман в обивке.

После замены лампы габаритные огни не загорелись — ищем нужный предохранитель

Следующей довольно распространенной причиной того, что не работают габариты ВАЗ 2114, является выход из строя предохранителя. Но прежде чем лезть его проверять, порассуждаем логически.

Смотрим на принципиальную схему (самый первый рисунок в статье). Если сгорает предохранитель F10, то не будут гореть передний и задний габариты левого борта, подкапотная лампа, подсветка приборной панели и номерного знака. Если сгорит предохранитель F11, то разом погаснут передний и задний габариты правого борта.

Если картина именно такая, как описано выше, то можно лезть проверять предохранители. Если иная, к примеру, загораются передние габариты, а задние – нет, то проверять предохранители смысла нет – причина неисправности в другом.

Но предположим, у нас вышеописанная картина. Где искать предохранители? Они располагаются в монтажном блоке, а сам блок – в подкапотном пространстве сразу за лобовым стеклом со стороны водителя. На фото ниже он отмечен черной стрелкой.

Вскрываем крышку и наблюдаем ряд предохранителей (вставок) и реле. Они все промаркированы, так что найти нужные не составит труда. Как мы помним, нам нужны F10 (левая сторона) и F11 (правая сторона), оба номиналом 7.5 А.

Как проверить датчик заднего хода на ВАЗ 2114?

• 1 – лампы передних габаритных огней;


• 8 – лампы задних габаритных огней/сигнала торможения;


• 3 – монтажный блок;


• 6 – переключатель габаритного света.

Характеристики габаритных огней ВАЗ-2114 Сразу отмечу, что неработающие фонари заднего хода – не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например – отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений – убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.
