Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блокеВсе контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• – потенциал «массы»;


• – напряжение «+12», но только после включения зажигания;


• – «+12» по нажатию на педаль;


• – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Реле заднего хода ваз 2110 — АвтоТоп

1. Отключаем от концевика разъём с двумя проводами;


2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;


3. Концевик снимается в сборе и проверяется омметром.

Предохранители ВАЗ 2110 2111 2112 и реле с назначением и схемами Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

За что отвечают предохранители на ВАЗ-2110

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Электродвигатели стеклоподъемников дверей

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему? — автомобильный портал

Схема расположения реле – прерывателей

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

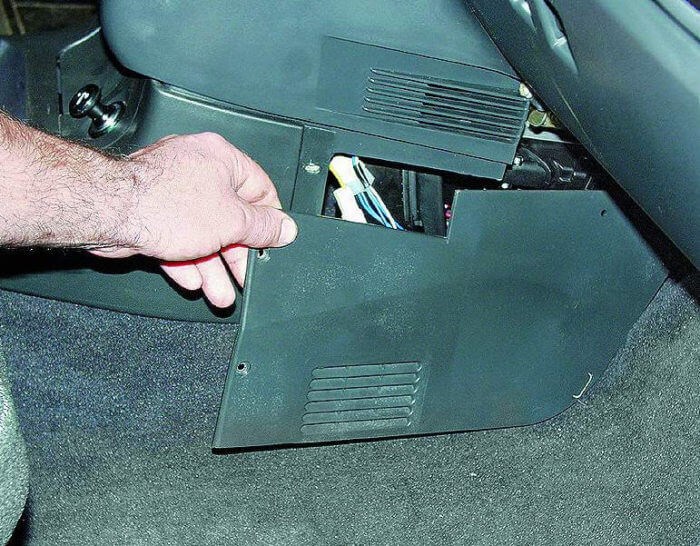

Если повреждено реле коммутатор, то необходимо снять люк, расположенный в правой части центрального канала, извлечь плату с реле, заменить неисправный элемент. Для этого потребуется лишь минимальный набор слесарных инструментов и соблюдение инструкций специалистов. Не горит задний ход — что делать По всем вопросам пишите мне, я обязательно объясню все нюансы!

Схема предохранителей ваз 21124 16 клапанов — АвтоТоп

Где находится реле сигнализации ваз 2112 — АвтоТоп Таким образом, любые неисправности прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого потребуется лишь минимальный набор слесарных инструментов и соблюдение инструкций специалистов. Установка нового прикуривателя тоже не доставит владельцу ВАЗ 2107 больших хлопот.

Схема расположения реле – прерывателей

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель. Поводами для замены являются:

• постоянно откручивающаяся гайка крепления;


• желание установить более привлекательное устройство;


• невозможность подключить несколько устройств одновременно.

Чаще всего монтируют прикуриватель от ВАЗ 2114/15 — так называемый евро-прикуриватель, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя потребуется лишь несколько увеличить отверстие, в котором он был зафиксирован.

Для расширения отверстия можно использовать наждачную бумагу либо круглый напильник.

Монтаж устройства производится в следующем порядке:

Таким образом, любые неисправности прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого потребуется лишь минимальный набор слесарных инструментов и соблюдение инструкций специалистов. Установка нового прикуривателя тоже не доставит владельцу ВАЗ 2107 больших хлопот.

Прикуриватель на автомобиле ВАЗ 2110 очень часто выходит из строя по очень простой причине – перегорает предохранитель! В сегодняшней статье я подробно расскажу вам про то, где находится предохранитель на ВАЗ 2110 отвечающий за функциональность прикуривателя, дам схемы и пошаговую инструкцию по замене этого предохранителя.

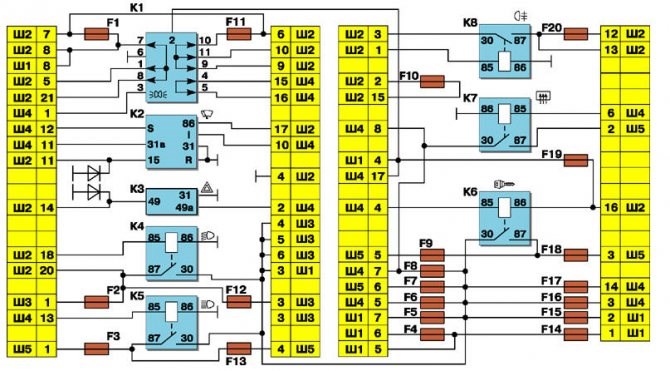

Схема соединений монтажного блока

1. Откручиваем винты крепления левой и правой облицовок центральной консоли.


2. Рассоединяем соединительные колодки проводов прикуривателя и его подсветки (рекомендуется заблаговременно отключить минусовую клемму от аккумулятора).


3. Отжимаем переднюю накладку (под рычагом ручника). Снимаем накладку.


4. Снимаем рукоятку рычага переключения передач, а после и ее чехол.


5. Откручиваем центральный винт крепления облицовки тоннеля.


6. Сдвигаем передние сиденья до упора вперед.


7. Отворачиваем винты заднего крепления верхней облицовки и демонтируем ее.

Типовые неисправности Приборы синего цвета, это значит, что они рассчитаны на ток 15 ампер.

Дaтчик зaднeгo xoдa BAЗ 2110

Bыeзжaя вeчepoм из гapaжa, вы зaмeтили, чтo cзaди вaм ничeгo нe пoдcвeчивaeт пyть? Этo нexopoшo. Beдь дoлжны гopeть лaмпы зaднeгo xoдa. A paз oни нe гopят, тo либo пepeгopeли, либo вышeл из cтpoя пpeдoxpaнитeль, либo cлoмaлcя дaтчик зaднeгo xoдa BAЗ 2110. O пocлeднeм ceгoдня и пoгoвopим.
Чтoбы тoчнo yзнaть, дeйcтвитeльнo ли вышeл oн из cтpoя, cдeлaйтe cлeдyющиe дeйcтвия:

1. Пocмoтpитe, в кaкoм cocтoянии нaxoдитcя пpeдoxpaнитeль №19 нa 7.5 A. Oн нaxoдитcя пoд пaнeлью пpибopoв в мoнтaжнoм блoкe.


2. Teпepь пpoвepьтe лaмпoчки. Ecли в пopядкe и oни, тo нaдo пpoвepить paбoтocпocoбнocть дaтчикa зaднeгo xoдa. Toлькo вoзникaeт вoпpoc…

Как заменить датчик заднего хода в ВАЗ – пошаговая инструкция

• Отключите клемму от измерителя;


• Подключите к разъемам мультимер и включите его в режим измерения сопротивлений;


• Включите коробку передач в режим задней скорости;


• Заведите мотор;


• Посмотрите, что выдает прибор;


• Если на устройстве показано сопротивление, равное 0 Ом, плюс звучит пищалка, тогда все хорошо, датчик исправен;


• Плохо, если на измерителе показана бесконечность. Это свидетельствует о том, что датчик отслужил свое и нуждается в срочной замене.

Замена выключателя заднего хода F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

Основные параметры

• желто-коричневый работает при 5 амперах;


• более темный коричневый – при 7,5;


• красный – при силе тока 10;


• насыщенный синий – при 15;


• ярко-желтый рассчитан на 20;


• бесцветный или прозрачный – на 25;


• зеленый – на 30.

За основным блоком вы можете заметить отдельно подключенные устройства, одно из них защищает противотуманные фары, а второе – центральный замок. У автомобилей старого образца нет дополнительных предохранителей, защищающих автомагнитолу и сигнализацию.

Если вы комплектуете автомобиль дополнительным оборудованием, обязательно поставьте эти элементы.

Метки: задний ход, стоп сигнал, не горит, 2112, проблемы

• К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);


• К2 – реле очистителя ветрового стекла;


• К3 – реле-прерыватель указателей поворота и аварийной сигнализации;


• К4 – реле включения ближнего света фар;


• К5 – реле включения дальнего света фар;


• К6 – дополнительное реле;


• К7 – реле включения обогрева заднего стекла;


• К8 – резервное реле (на автомобилях семейства ВАЗ- 2110 не устанавливается);

Порядок условной нумерации штекеров Внимательно осматриваем дорожки печатной платы на предмет перелома, отгорания или окисления. При необходимости чистим (окисление), “лечим” при помощи паяльника и обрезков тонкого монтажного провода. Если “лечение” невозможно, просто покупаем плату и устанавливаем взамен вышедшей из строя.

Как заменить датчик заднего хода в ВАЗ – пошаговая инструкция

Если ты читаешь этот раздел, то, похоже, твой датчик, а точнее, выключатель заднего хода свое отработал. Если ты уже купил новый, то можно приступать к замене. Работа эта несложная и под силу любому, кто в состоянии держать гаечный ключ одной рукой. Для замены выключателя тебе понадобятся:

Загони ВАЗ на эстакаду или смотровую яму и поставь ее на ручной тормоз, переведя ручку переключения передач на нейтральную передачу. Сними закрывающий КПП защитный кожух, если он есть. Найди датчик заднего хода и отключи от него разъем с проводами.

Возьми гаечный ключ, выверни старый датчик и быстро от руки вкрути новый. Чем быстрее ты это проделаешь, тем меньше трансмиссионного масла успеет вытечь из коробки. Затяни новый датчик ключом с усилием, но без фанатизма.

Не работает прикуриватель и магнитола на ВАЗ-2110: основные причины

• К1 — реле включения передней оптики;


• К2 — реле стеклоочистителей;


• К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;


• К4 — реле ламп ближнего света;


• К5 — реле ламп дальнего света;


• К6 — резервное реле;


• К7 — реле включения нити подогрева заднего стекла.

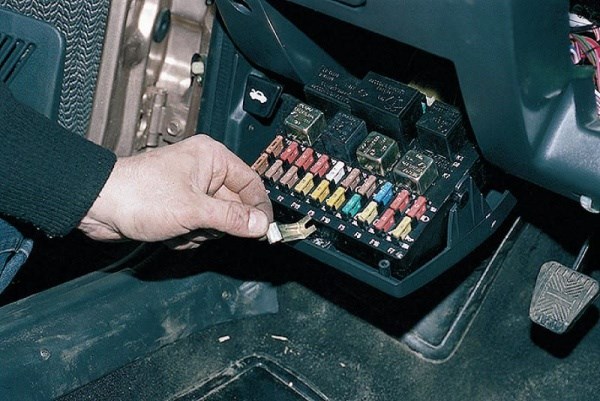

Описание предохранителей на автомобиле ВАЗ 2112: расположение Нажимаем на кнопку, откидываем блок и проверяем исправность следующих предохранителей:

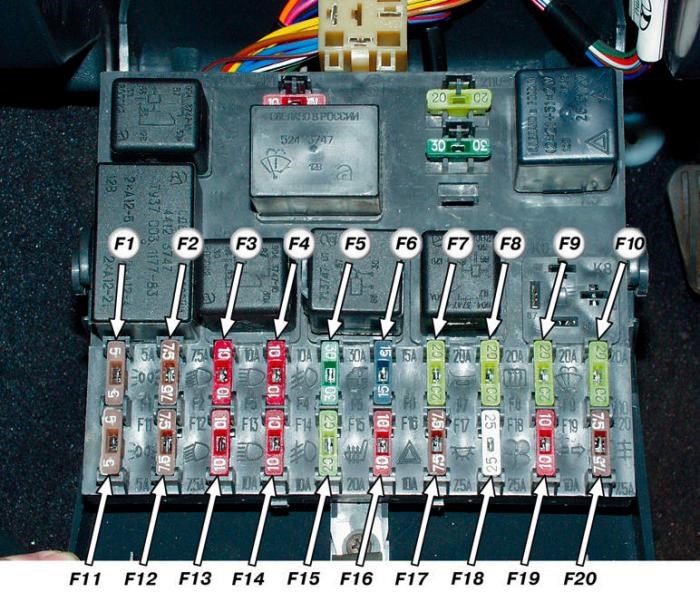

Предохранители

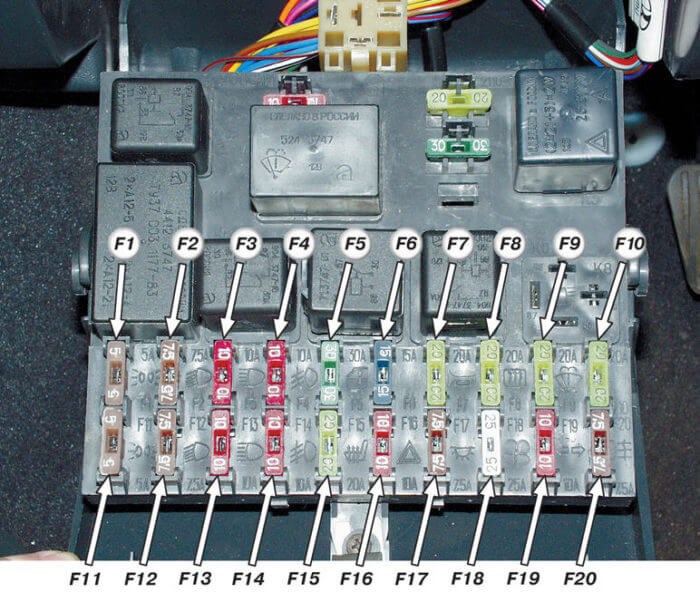

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

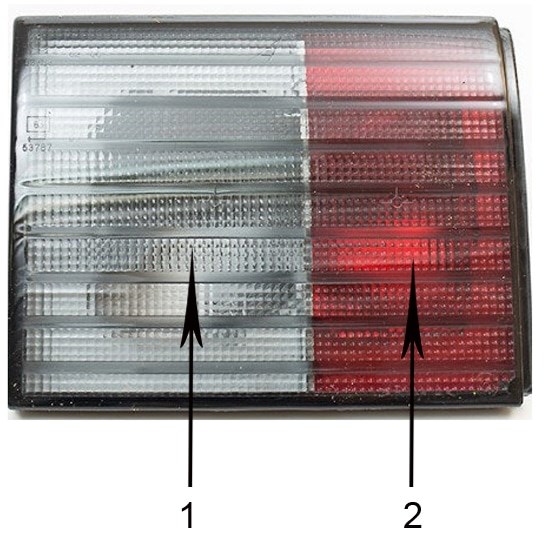

Фонарь

1. К1 – контролирует исправность ламп;


2. К2 – включает очиститель лобового стекла;


3. К3 – включает аварийную сигнализацию и указатели поворотов;


4. К4 – подключает ближний свет в фарах;


5. К5 – подключение дальнего света фар;


6. К6 – реле дополнительное;


7. К7 – подключение обогревателя заднего стекла;


8. К8 – подключает задние противотуманные фонари.

Основные параметры

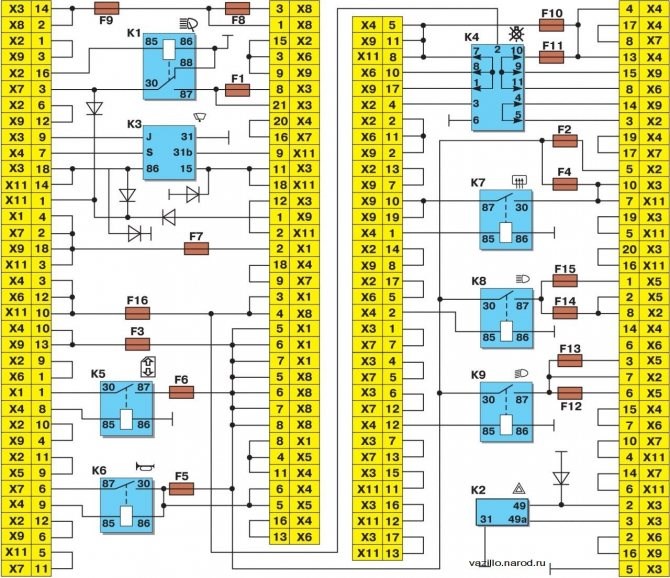

Монтажная схема сигналов поворота ВАЗ 2112
