Как проверить катушку зажигания автомобиля мультиметром

Если пользоваться неисправной катушкой зажигания, то мотор нормально функционировать не будет. Без неё нельзя получить искру для того, чтобы запустить двигатель. Если обнаружены тревожные признаки, важно разобраться в том, как проверить катушку зажигания мультиметром и сделать ремонт.

Это устройство требуется не только для того, чтобы запустить мотор, но и для поддержания его работы. Катушка необходима для преобразования небольшого постоянного напряжения, получаемого от работающего аккумулятора, в сильный импульс, дающий искру. Он требуется для поджигания топливной смеси, которая происходит в процессе работы двигателя.

В зависимости от модели у автомобиля может быть одна или несколько катушек зажигания. Если среди них есть рабочие, мотор сможет завестись, но работать будет хуже, чем обычно. В современных машинах чаще применяется система, в которой предусмотрена отдельная КЗ для каждой используемой свечи.

Неработоспособные катушки не подлежат разборке и ремонту. Что-то исправлять в них бессмысленно. При возникновении неисправности потребуется провести замену.

Признаки неисправности катушки зажигания и способы их устранения

• Появляется пропуск зажигания. В данной ситуации искра возникает не всегда.


• Мотор плохо заводится. Эта особенность будет особенно сильно проявляться при низкой температуре.


• Поменяли цвет провода, подключённые к детали.


• На поверхности имеются пятна. Иногда причиной этого является короткое замыкание.


• Переход в режим работы safe-mode осуществляется самопроизвольно.


• На панели отображаются неверные диагностические данные.


• Когда идёт дождь, мотор работает в несколько раз хуже.


• Если шофёр нажимает на акселератор слишком резко, то желаемого действия не происходит.


• Несмотря на неоднократные попытки, двигатель не заводится.


• Происходит потеря мощности.

Как проверить катушку зажигания мультиметром: как прозвонить autodata-online.ru — База данных по ремонту и диагностике автомобилей
motordata.ru — Интерактивная база данных по диагностике автомобилей
autodata.ru/catalog/ — Интернет-магазин литературы по ремонту автомобилей

Основные признаки неисправности лямбда зонда

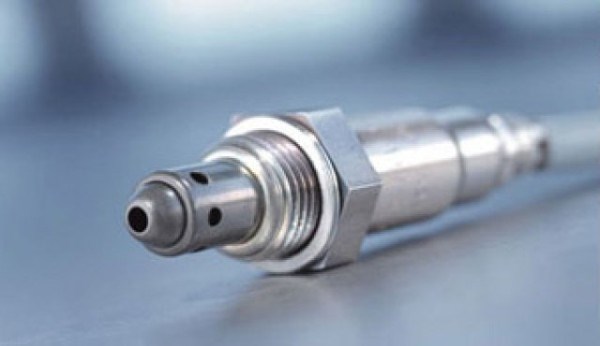

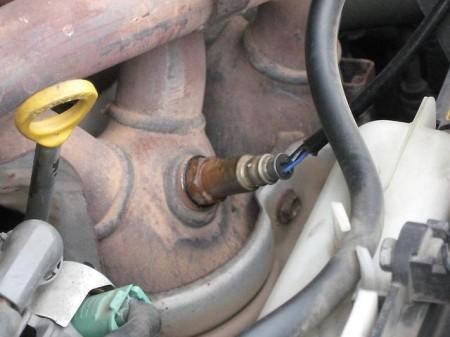

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

• разгерметизация корпуса;


• проникновение внешнего воздуха и выхлопных газов;


• перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;


• моральный износ;


• неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;


• механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Как определить неисправность лямбда зонда рассказывается на видео:

Nissan Note — kvp — LiveJournal

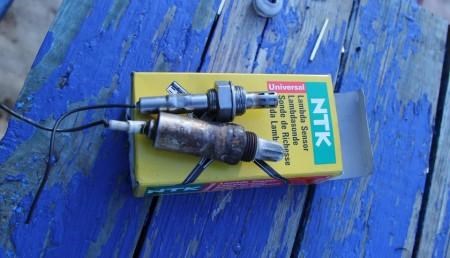

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода Кудрявцев Михаил Евгеньевич, ник на форуме «Легион-Автодата» http://forum.autodata.ru/index.php AVTEL
г. МОСКВА, Автосервис «ВТС», ул.Суздальская д.9, тел. 7-916-626-71-98, Союз автомобильных диагностов

Плохой контакт

Так как машина не новая, могут быть проблемы с контактами. Осматриваем сначала главные провода, идущие на втягивающее реле. Бывает, что провод окислился или банально открутилась гайка, фиксирующая клемму.

Важно проверить контакты «массы». Они должны плотно прилегать на чистый металл, без грязи и другого налета. Если Ниссан Альмера не заводится, стартер не крутит и не щелкает реле, проверьте напряжение на проводах. Бывает, что провод отгнил или частично оборвался, из‐за чего напряжения может не хватать для запуска двигателя.

Если не крутит стартер, при этом провода целые, причина может скрываться внутри. Нередко подгорают контакты втягивающего реле стартера Ниссан Альмера Классик.

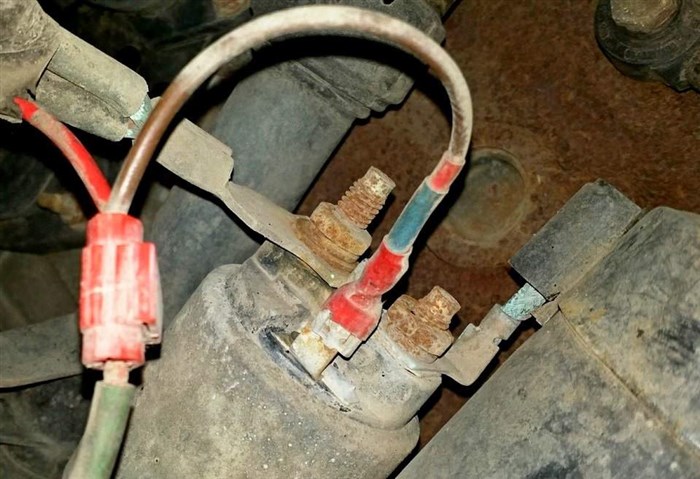

Окисленные контакты втягивающего реле

На деле это выглядит по-разному: стартер Ниссан Альмера срабатывает с 4-5 попытки, либо не включается реле стартера, и машина не запускается вовсе. Как решить неисправность? Если выработка небольшая, можно зачистить контакты и ездить дальше. Если пластины сточены на 1-2 миллиметра (есть «ступенька»), лучше их заменить.

Как проверить катушку зажигания в машине — 5 рабочих способов

• Контакты на рычаге АКПП. Они могут окислиться, если рядом пролили кофе или делали обильную мойку салона. Разобрав селектор и почистив контакты, проблема уходит.


• Ингибитор на самой коробке. Под капотом всегда грязно и влажно, от чего окисляются контакты ингибитора. Стоит их зачистить и проверить подходящие к нему фишки проводов.

Ниссан Альмера не заводится, стартер не крутит. Причины отказа запуска Третий элемент – транспондер, который представляет собой запрограммированный чип. Он есть в каждом ключе, который вставляется в замок зажигания. Этот транспондер передает системе автомобиля уникальный код, при распознавании которого блок управления дает разрешение или отказ на запуск двигателя.

Самостоятельная проверка устройства

Как своими руками починить слабый механизм, если ан него не поступает ток или напряжение либо с катушкой произошла другая неисправность? В первую очередь, необходимо произвести диагностику своими руками.

1. Наиболее легкий вариант диагностики своими руками — попробовать отключать коннекторы от механизма по очереди в тот момент, когда двигатель начал троить. Отключая коннекторы от функционирующего механизма, можно будет услышать, как появляются провалы в оборотах, а некоторые цилиндры начинают работать нестабильно. Если при отключении своими руками от неработающей работа ДВС не поменяется, то этот слабый элемент и нужно починить.


2. При возможности демонтировать слабое устройство, можно попробовать измерить уровень сопротивления на обмотках. Производятся замеры непосредственно между контактами, а также между контактами и разъемом на свечку. Уровень сопротивления на первичной обмотке должен составлять около 6-8 кОм, иногда этот показатель может возрасти до 15 тысяч Ом, это исключение. Что касается сопротивления вторичной обмотки, то этот показатель варьируется в районе 0.4-2 Ом. Как показывает практика, у неисправных механизмов такие показатели будут сильно различаться.


3. Иногда выявить неисправность слабой катушки можно по самодиагностике авто. В некоторых случаях код ошибки может сообщить о конкретном неработающем цилиндре.

Иммобилайзер заблокировал запуск двигателя: что делать? Как отключить иммобилайзер в автомобиле в обход самостоятельно?

Поломка корпуса и крышки

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Для определения электрического сопротивления в первичной и вторичной обмотках индивидуальной катушки ИКЗ проводят проверку мультиметром-тестером. Некоторые МАССОВЫЕ соединения имели явные следы окисления, а другие были просто не достаточно сильно притянуты. Ремонт или замена? По всем вопросам пишите мне, я обязательно объясню все нюансы!

Принцип работы катушки

1. Время от времени мотор начинает троить, если проблема не решается, провалы проявляются чаще. Иногда провалы могут проявляться на определенных оборотах.


2. Еще один признак — когда водитель резко жмет на педаль газа, может чувствоваться провал мощности.


3. При отсутствии импульса еще одним симптомом неисправности будут сигналы от бортового компьютера. Если на приборной панели загорится лампочка Check Engine, то следует произвести более тщательную диагностику автомобиля своими руками.


4. Само устройство достаточно сильно греется.


5. Если вы запускаете двигатель в холодную погоду, то при попытке запуска агрегат начнет троить. Особенно эти троения сильно проявляются в дождливую погоду.


6. В какой-то момент, если на устройство перестают поступать импульсы в виде тока или напряжения и слабая катушка просто горит, завести двигатель вовсе будет невозможно (автор видео — vassilij pavliuk).

«Ловим проблему на звук и запах» Пропуски зажигания в цилиндре Х». Это означает, что катушку, которая выдает такой результат, необходимо заменить. Если при смене катушек на цилиндре Х сохраняются пропуски зажигания – это проблема не с КЗ, а с другими узлами – модулем зажигания, разъемом катушки или проводами, топливной форсункой и др.

Nissan Note. Греются и горят катушки зажигания

Говорят, что подобные неисправности попадались уже у многих, ну а мне впервые. И сначала не понял в чем основная причина, пошел по пути проторенному: решил, что в неисправности виноват блок управления и его надо менять. Бред! Неграмотность! Но что делать, рассказываю как есть, хотя признаваться в этом немного стыдно (тут идет вымученная улыбка)…

Просто еще раз получил от жизни шлепок по затылку и понял: «Учиться, учиться и еще раз учиться, как завещал дедушка Ленин». Да, конечно, можно оправдываться тем фактом, что эта машина не профильная, многих тонкостей и нюансов не знаю, но закон Ома еще никто не отменял! Короче, не учел некоторые моменты на этапе начальной диагностики и чуть не попал …

Итак, начну. Мотор как мотор, и даже ничуть не грязный, с таким работать намного приятнее, чем с моторами водителей-наездников, которые только «тапку в пол», а о техническом обслуживании даже не задумываются.

Сама проблема со слов клиента выглядела обычно (тут говорят «ничто не предвещало беды»), неисправность своего автомобиля клиент описал просто и коротко: — Троит, зараза!

Ну, троит и троит, не вопрос, как говорится, подобного попадалось много (ЩА НАЛАДИМ?!).

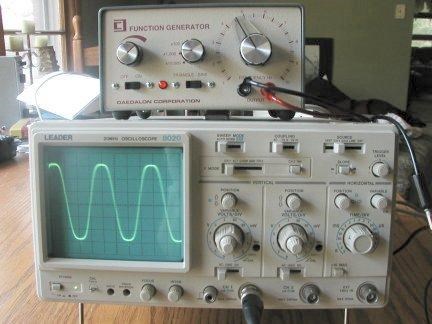

С помощью осциллографа и индуктивного накладного датчика провел несколько замеров и даже не делая умной морды лица, быстренько нашел неисправные элементы. Ими оказались индивидуальные катушки зажигания, так называемые COP (Coil-on-Plug), и для полного подтверждения своего диагноза, я их демонтировал и проверил на столе.

Простую процедуру проверки (можно сказать «на коленке») такого типа катушек я уже описывал ранее в этой статье: http://autodata.ru/autodata.ru/ig_cop.pdf , кому интересно может посмотреть, почитать.

Мой диагноз подтвердился, и я вынес вердикт:
— У вас две катушки зажигания накрылись. Менять надо!

Менять, так менять, клиент не спорил, он стоял рядом и видел все этапы проверки. Своими глазами увидел, что две катушки не работают. Поехал, купил, привез, благо запчасти не дефицитные и во многих магазинах автозапчастей имеются в наличии. У него даже настроение поднялось, проблема-то плёвая, сейчас катушки поменяют и снова в путь!

На фото ниже момент работы. Не очень удобно подлезать к катушкам, сверху мешает корпус воздушного фильтра, надо снимать. Да, ох уж эти конструктора, все борются за компактность, напридумывают всякого, а нам руки ломать или полмашины надо разобрать, чтобы подлезть для диагностики или ремонта.

Заменил катушки зажигания, запустил мотор – ну что, все отлично, работает как часики! И только-только повернулся к клиенту, чтобы сообщить ему об окончании работы, как двигатель вздрогнул, дёрнулся и … стал работать с перебоем. Стоп, глушим!

«Чёй-то он ЁПонский патефон»… Это написал так спокойно. А внутри на самом деле всё взорвалось! Эмоции, эмоции … но сдержался и успокаивающе сказал клиенту: — Ничего страшного, все под контролем, сейчас разберемся, что еще этому движку надо для ровной работы.

Виды катушек зажигания

Как работает катушка зажигания в автомобиле

Например, на Альфа Ромео к каждому цилиндру может идти две свечи, а высоковольтном модуль – с двумя вторичными обмотками. Появился вместе с инжекторными двигателями. Работает в контакте с ЭБУ – Электронным блоком управления двигателем, который распределяет импульсы. Различаются одно искровые и двухискровые модули.

Виды катушек зажигания

1. Индивидуальная, штекерная, на цилиндр. Не требует высоковольтных проводов. Устанавливается, как правило, над свечой зажигания в свечной колодец. Импульс создается непосредственно на свече. Представляет собой компактное устройство, не занимающее много места.


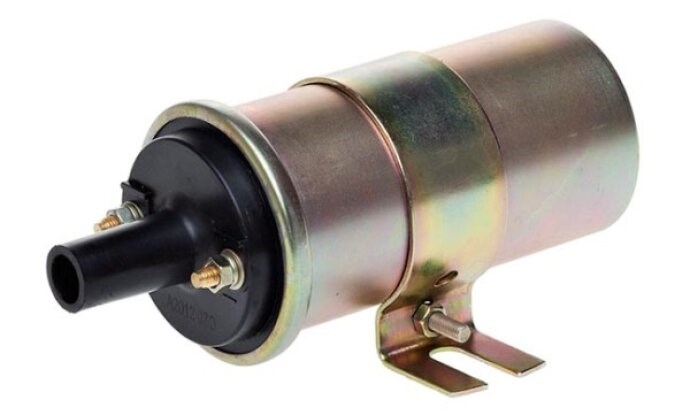

2. Классическая маслонаполненная катушка с трамблером-распределителем. Это старая модель, в современном автомобилестроении уже почти не применяется.
   В ней индуцированное напряжение по соответствующему кабелю идет к трамблеру – прерывателю-распределителю зажигания, а оттуда – к свечам.


3. Система катушек зажигания, объединенных в общем корпусе. Иное название – рейки. Вариант без проводов, аналогичный индивидуальному, но отдельные катушки собраны в общем основании.


4. Модуль зажигания составляется из нескольких катушек. Они задают импульсы высокого напряжения, которые идут каждый к своей свече по выводам. Возможна попарная передача импульса.

Например, на Альфа Ромео к каждому цилиндру может идти две свечи, а высоковольтном модуль – с двумя вторичными обмотками. Появился вместе с инжекторными двигателями. Работает в контакте с ЭБУ – Электронным блоком управления двигателем, который распределяет импульсы. Различаются одно искровые и двухискровые модули.

Позднее был внедрен бесконтактный метод зажигания. Контакты трамблера были заменены на электронные коммутаторы для автоматического отключения тока. В настоящее время работают под управлением электронных систем.

• По тому, есть контакт или нет (контактные или бесконтактные). К первому типу принадлежат классические устройства с трамблером, который снабжен контактами, ко второму – все остальные.

• По количеству свечей зажигания. По этому параметру КЗ делятся на общие или индивидуальные. То есть импульс идет к одной свече или к нескольким.

Все варианты, кроме классического масляного, относятся к сухому типу, они заливаются компаундом – смесью различных электроизоляционных веществ, например, эпоксидной смолой.

Любая система зажигания отличается своими особыми характеристиками, они влияют на износ устройств и возможные поломки. Например, у индивидуальных КЗ сердечник есть у первичной обмотки, вторичная – внешнего вида. Она совместима с электронным зажиганием, в конструкции присутствует диод для отсечения тока.

Когда выводов два или несколько, напряжение идет к нескольким цилиндрам, это влияет на результаты проверки: приходится учитывать, что на вторичной обмотке получаемые данные будут одинаковыми для всех выводов.

Другие способы

• Для изменения ситуации ножовкой по металлу спиливают пластиковый наконечник контакта. к нему приходится добираться он расположен глубоко.


• Затем надфилем удаляют пластик на контакте до желтого слоя эпоксидки.


• В этом месте будет виден дефект присоединения – он недостаточен или вовсе отсутствует между проводом обмотки и контактным пятаком.

Поломка корпуса и крышки После разблокировки иммобилайзер может снова заблокировать автомобиль в следующих случаях:
