Ошибка Датчика Коленвала Ваз 2114 Причины. Условия формирования
Симптомы неисправности датчика коленвала
Многие автомобилисты сталкивались с тем, что переставал работать датчик коленчатого вала ВАЗ-2114. Но, при этом, не все автолюбители понимали признаки неисправности, пока не обращались в автосервис. Итак, в данной статье рассмотрим, по каким причинам можно определить выход из строя датчика, а также как это диагностировать.
Варианты датчиков коленвала на ВАЗ-2114

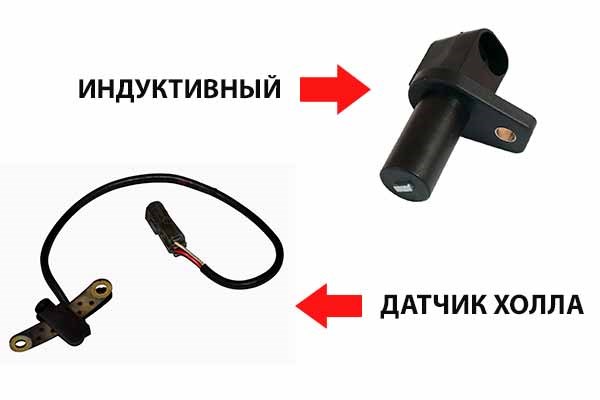

Рассматривая вопрос неисправности датчика коленчатого вала, стоит обратить особое внимание на возможные варианты данной детали. По техническим данным завода изготовителя существует несколько изделий, которые можно различить по конструктивным особенностям и принципу действия:

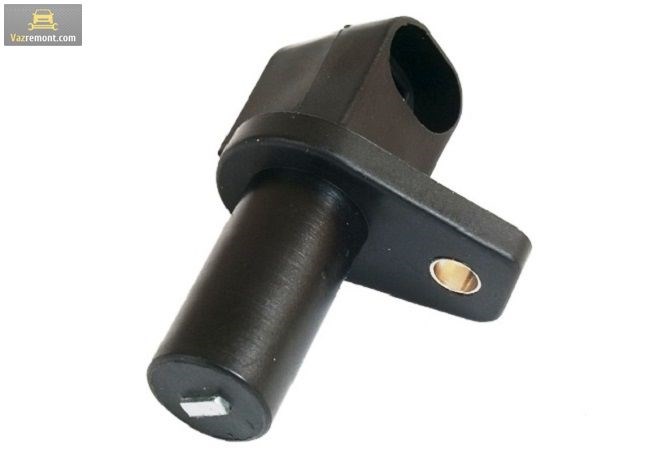

- Индуктивный. Внутри изделия располагается металлический стержень, который окружен магнитом. Все изделие имеет медную обмотку, которая выведена к проводам подключения. Когда рядом с датчиком находится металлическая деталь, на стержне появляется импульс, уходящий к ЭБУ.
- Датчик холла расположенный внутри датчика коленчатого вала. Когда металлическое изделие присоединяется к нему, его состояние меняется.
- Частотные. В данном случае, электронный блок управления посылает определенный импульс, и когда к датчику подходит металлическая деталь, частота этого импульса меняется, чем дает сигнал ЭБУ.
Признаки неисправности

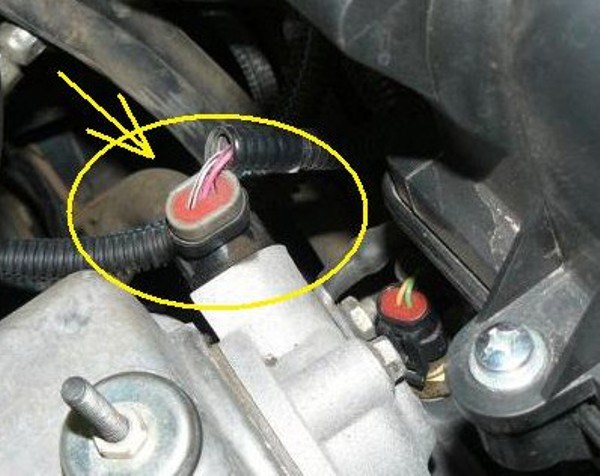

Месторасположение датчика коленвала возле маховика
Признаков неисправности датчика положения коленчатого вала не так и много. Как показывает практика, во многих случаях, проблемы с изделием вызываются тем, что на нём налипает грязь или налет, который не дает считывать данные, или делает эту операцию некорректной.
Итак, рассмотрим основные признаки неисправности ДПКВ:

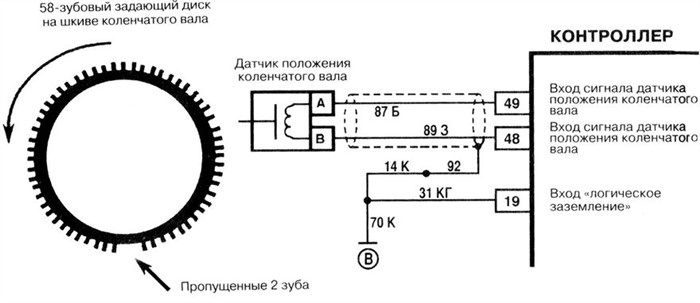

Схематическое обозначение расположения датчика коленвала относительно маховика
- Нестабильный режим на холостом ходу.
- Плавают обороты. Это будет видно по показаниям тахометра на приборной панели. Выглядеть это будет так: автомобиль набирает обороты, а потом они резко падают в одном и том же режиме работы.
- Потеря мощности.
- Провалы при разгоне.
- Автомобиль заводятся очень плохо.
При этом стоит демонтировать датчик и провести ему диагностику. Ее можно сделать простым способом – мультиметром, или при наличии осциллографа – этим прибором.
Наглядный пример расположение датчика относительно маховика
Также, кроме признаков неисправности стоит рассмотреть причины, по которым датчик положения коленчатого вала может выйти из строя:
Датчик коленвала ваз 2114 — признаки неисправности и их ремонт
Проверка функциональности
Расшифровка кода ошибки p0336. Причины и что делать
- самопроизвольное глушение двигателя;
- отсутствие запуска;
- экстренная работа форсунок/инжекторов вдвое чаще положенного цикла (отказ ДПРВ).
Датчик коленвала признаки неисправности Для проверки существует несколько способов.
Датчик положения распределительного вала: что важно знать и уметь?
Контроллер положения распределительного вала — это устройство, использующееся для обеспечения правильного функционирования двигателя. ДПРВ или датчик фаз отвечает за искру и применяется для определения положения вала в текущий момент времени. Данное устройство устанавливается в моторном отсеке, прямо на двигателе, неподалеку от воздушного фильтра, рядом с ГБЦ.
Принцип работы
Возможные неисправности в работе датчика
По каким признакам можно определить неисправность данного регулятора:
- На приборной панели появилась ошибка Чек Энджин, причем загорелась она после того, как силовой агрегат был запущен. При такой проблеме управляющий модуль двигателя будет ждать поступления информации с контроллера, а если ДПРВ все же не работает, то он будет работать, основываясь на рабочих параметрах системы зажигания.
- Также определить выход из строя датчика распредвала можно по увеличившемуся расходу горючего.
- При попытке проведения самодиагностики в работе системы могут проявляться сбои и неисправности. О поломке могут сообщить ошибки под номерами 0340 и 0343.
- Значительно упала мощность силового агрегата, а также его динамика, особенно ярко это прослеживается в результате езды в гору.
Как определить неисправность методом визуальной диагностики:
- Сначала необходимо проверить корпус устройства — на нем не должно быть дефектов или следов повреждений. Если же на корпусе имеются трещины, то скорей всего, регулятор пора менять.
- Также нужно произвести проверку контактов на разъеме устройства и убедиться в том, что на них нет влаги. Из-за попадания воды на штекер контакты могут замыкать, что приведет к тому, что датчик не сможет передавать правильную информацию на модуль управления. Необходимо также проверить контакты на предмет наличия окисления. Если контакты по каким-то причинам окислились, что опять же, может быть связано с влажностью, то это приведет к потере сигнала. Соответственно, блок управления может расценить это как выход из строя датчика распредвала.
- Не лишним будет проверить целостность подключенной электрической проводки, для тестирования используется мультиметр. В случае, если цепь оказалась повреждена, ее нужно либо поменять, либо отремонтировать (видео о замене снято пользователем Vitashka Ronin).
Инструкция по самостоятельной замене устройства
Рассмотрим процедуру замены ДПРВ на примере 16-клапанного силового агрегата:
Проверка датчика положения коленвала (ДПКВ) на ВАЗ 2114: Проверка мультиметром » НаДомкрат
- Одна из наиболее встречаемых причин — окисление контактов. Для устранения такой проблемы вам потребуется средство WD-40. С помощью этой жидкости и ватного тампона необходимо очистить контакты на разъеме устройства, а также под крышкой.
- Часто датчик ломается по причине изношенных подложек. Такая проблема зачастую проявляется в тех устройствах, конструктивные особенности которых предусматривают напыление резистивного слоя.
- Сломался подвижный контакт девайса. Возможно, вышел из строя наконечник контакта, что приводит к появлению задиров и, соответственно, повреждению других контактов.
- Еще одна причина — заслонка дросселя не может открыться при движении на холостых оборотах. Можно попробовать подпилить с помощью напильника место установки регулятора — из-за этого заслонка должна закрываться (автор видео — Иван Васильевич).
Признаки неисправности датчика коленвала на вашем автомобиле
Совет: узнать причину неисправности датчика вам легко поможет электросхема на ВАЗ-2110. Там показано расположение и сочетание всех элементов автомобиля.
Что будет если датчик коленвала на ваз 2114 неисправен
В случае неисправности датчика коленвала с машиной могут происходить не очень приятные вещи.
- Она может начать дергаться, троить, глохнуть на холостых оборотах.
- Также при неисправности датчика автомобиль, может показаться на первый взгляд может ехать нормально, но если при этом вы посмотрите на расход топлива, то он будет на много больше.
Это происходит потому, что электроника не в состоянии считывать идеальный момент подачи искры и топлива. Поэтому автомобилистам по мере возможности лучше возить с собой запасной датчик ДПКВ. Стоит он не дорого 200-400 рублей, в зависимости от производителя.
Признаки неисправности датчика коленвала ВАЗ-2114 фото и видео
Фотогалерея «Самостоятельная замена ДПРВ»
Частотные
- Эта маленькая штучка в машине выполняет довольно важную функцию-она считывает данные вращения коленчатого вала и предает их в «мозги» автомобиля.
- По положению коленчатого вала определяются точки расположения поршней. И на основании этой информации возникает периодичность возникновения искры на свечах зажигания, а газораспределительный механизм с помощью инжектора подает топливо в камеру сгорания цилиндров.
Признаки неисправности ДПКВ Многие автомобилисты сталкивались с тем, что переставал работать датчик коленчатого вала ВАЗ-2114. Но, при этом, не все автолюбители понимали признаки неисправности, пока не обращались в автосервис. Итак, в данной статье рассмотрим, по каким причинам можно определить выход из строя датчика, а также как это диагностировать.
Ошибки и основные признаки неисправности ДПКВ
Не редки случаи, когда датчик перестает правильно функционировать из-за налипшей грязи. Устройство необходимо тщательно очистить, что и станет решением проблемы. После проделанной работы датчик коленвала начнет правильно считывать поступающие импульсы
Однако существуют некоторые распространенные симптомы, которые в большинстве случаев свойственны именно ДПКВ.
- резкое снижение мощности мотора;
- появление «провалов» во время разгона;
- безосновательное увеличение и снижение количества оборотов;
- затрудненный запуск двигателя.
Почему появляются проблемы с работой устройства? Кроме уже отмеченной накопившейся грязи причиной быстрого выхода из строя механизма может стать заводской брак или механическое повреждение. В любой момент во время эксплуатации автомобиля может произойти повреждение корпуса ДПКВ, замыкание витков обмотки или же повреждение зубцов шкива.
Датчик имеет достаточно большой ресурс, поэтому устройство выходит из строя по естественным причинам крайне редко. Зачастую сокращает продолжительность жизни механизму пыль, грязь, и различные включения, которые часто встречаются в пространстве между ДПКВ и шкивом.
В большинстве случаев датчик подлежит замене, но для точности постановки диагноза рекомендуется провести компьютерную диагностику. При проблемах с ДПКВ компьютер может выдать две ошибки: код 0335 и 0336. Первый код является характеристикой неправильного сигнала, а второй свидетельствует об ошибке сигнала.
Визуальный осмотр датчика
- нестабильность оборотов;
- отсутствие показаний на приборной панели при попытке запуска двигателя;
- ухудшение динамики автомобиля;
- несоответствие оборотов.

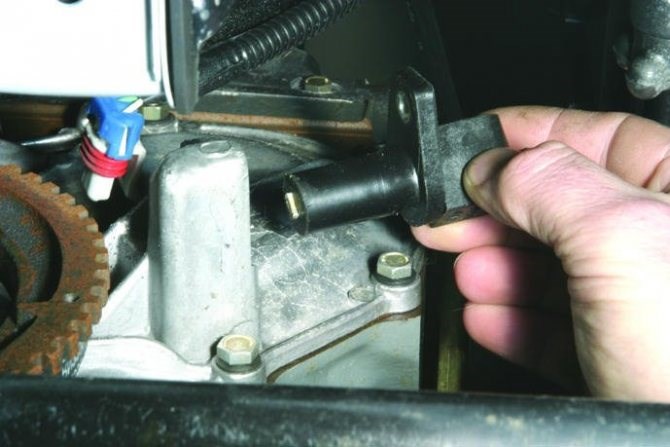

Принцип работы Однако, если у вас все же есть подозрения, что причиной неисправности может быть датчик коленвала, то нужно его снять и осмотреть.
Типы датчиков коленвала
Индуктивный (магнитный) ДПКВ
Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.
Датчик на основе эффекта Холла
Тип этих датчиков работает на микросхеме, помещенный в корпус с магнитопроводом, а задающий диск создает движущееся магнитное поле намагниченными зубьями.
Датчик обеспечивает высокую точность выдачи сигналов во всех заданных режимах вращения коленвала. Датчик, работающий на основе эффекта Холла требует подключения постоянного напряжения.
Оптические датчики
Как самостоятельно поменять ДПКВ?
- Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
- Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
- Управление системой зажигания.
- Управление системой изменения фаз газораспределения;
- Управление системой абсорбирования паров топлива;
- Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).
Фотогалерея «Самостоятельная замена ДПРВ» Сначала рекомендуем ознакомиться с признаками поломки:
Описание ошибки
Суть ошибки с кодом р0336 сводится к тому, что электронный блок управления обнаружил неисправность в цепи датчика положения коленчатого вала. Указанный ДПКВ фиксирует положение коленчатого вала в конкретный момент времени, благодаря чему синхронизируется зажигание впрыск топлива и зажигание в цилиндрах.
Чтобы в памяти электронного блока управления сформировалась ошибка р0336 необходимо, чтобы одновременно были зафиксированы следующие условия:
- Двигатель автомобиля запущен.
- При вращении зубчатого колеса датчик положения коленчатого вала фиксирует дополнительные импульсы, либо их пропуски при прохождении через него контрольной метки. Значение импульсов зависит от модели автомобиля (например, на популярной машине «Шевроле Лачетти» количество зубьев составляет 58 штук).
- Количество зафиксированных дополнительных импульсов либо их пропусков, зафиксированных датчиком, составляет два или более за один поворот зубчатого диска.
- В зависимости от модели автомобиля количество циклов, при котором фиксируются описанные выше условия, составляет от 10 до 100 оборотов зубчатого диска с контрольной меткой.
Обратите внимание, что контрольная лампа «Чек Энджин» на большинстве машин показывает ошибку датчика коленвала не сразу после первого подобного аварийного запуска. Например, на том же «Шевроле Лачетти» контрольная лампа активируется лишь после третьего запуска зажигания с указанными условиями. Параллельно с этим информация об ошибке записывается в ОЗУ.
Неисправности датчика коленвала
Индуктивные
Симптомы выхода из строя датчика положения коленвала на ВАЗ 2114
- Проверить зазор между датчиком положения коленвала и зубчатым колесом. У различных моделей автомобилей это значение будет незначительно отличаться, однако в большинстве случаев это расстояние находится в пределах 0,5…1,5 мм. Точную информацию нужно узнать в мануале к конкретному автомобилю.
Осциллограмма ДПКВ ВАЗ Необходимо соблюдать все меры предосторожности, прежде чем поднять и зафиксировать переднюю часть вашего автомобиля. Далее нас ждет новый этап — снятие ступицы шкива с вала. Она плотно зафиксирована шпонкой. Для этого необходим комплект недорогих съемников.
