Система смазки Ford Transit c 1986 года (+обновления 1991 и 1994 года)

Двигатель смазывается посредством масляного насоса роторного типа, который производит компания Hobourn Eaton или Motor Fides. Масляный насос закреплен не передней стороне блока цилиндров и приводится в действие шестернями от коленвала.

Масляный насос

Снятие

Снятие масляного насоса можно выполнить, не извлекая двигатель из моторного отсека.

• Слить жидкость из системы охлаждения, снять радиаторную решетку и радиатор.


• Снять вентилятор, шкив водяного и вакуумного насоса (в зависимости от модели автомобиля).


• Снять крышку корпуса газораспределительного механизма.


• Снять защитный кожух шкива коленвала, зафиксировать коленвал (ни в коем случае не использовать установочный палец) и отвернуть центральный болт крепления.


• Снять крышку корпуса газораспределительного механизма, провернуть коленвал посредством центрального болта на шкиве, установить установочный палец в маховик и зубья шестерен распредвала и ТНВД.


• Удалить болт крепления шкива коленвала, снять коленвал.

Внимание!
Будьте осторожны, не извлеките случайно установочный палец, который фиксирует соответствующий элемент, в противном случае придется проводить регулировку газораспределительного механизма.

• Отвернуть болты крепления передней крышки масляного насоса, затем снять масляный насос.


• Извлечь шпонку ведущей шестерни масляного насоса на коленвале и снять шестерню.


• Провернуть шестерню масляного насоса таким образом, чтобы продолговатые отверстия в перегородке находились напротив болтов крепления насоса.


• Отвернуть и удалить три болта крепления, снять масляный насос, удалить круглые прокладки, обеспечивающие герметичность.

Натяжитель зубчатого приводного ремня ГРМ.

• Регулировка натяжения зубчатого приводного ремня. После регулировки газораспределительного механизма, удалить фиксаторы и провернуть коленвал на угол 130°±30° в нормальном направлении вращения, отвернуть болты крепления натяжителя, нажать, затем отпустить ремень в точке А, затем затянуть болты крепления. Таким образом, вы сможете отрегулировать натяжение приводного ремня.

Схема циркуляции масла в системе смазки.

Разборка масляного насоса

• Удалить установочный штифт ведущей шестерни при помощи выколотки.


• Измерить расстояние между внутренней поверхностью шестерни и корпусом насоса.


• Установить заднюю сторону шестерни на пресс и при помощи штифта и домкрата отсоединить корпус от насоса.


• Снять заднюю крышку корпуса.


• Извлечь внутренний и внешний ротор.


• Очистить все детали и проверить их состояние, чтобы установить наличие следов износа, коррозии или трещин.

Примечание:
Если вы обнаружили, что роторы чрезмерно изношены, замените насос, так как детали не подлежат замене.

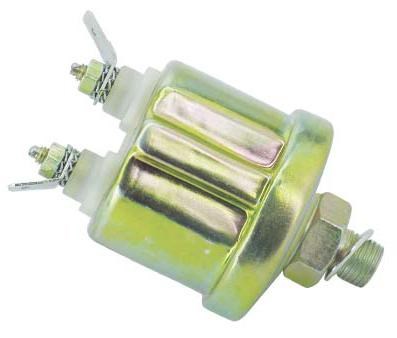

Как проверить датчик давления масла | Проверка работоспособности ДДМ мультиметром

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);


• Portmone (оплата с любых банковских карт, аккаунта Portmone);


• PayPal (оплата с любых банковских карт, аккаунта PayPal);


• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

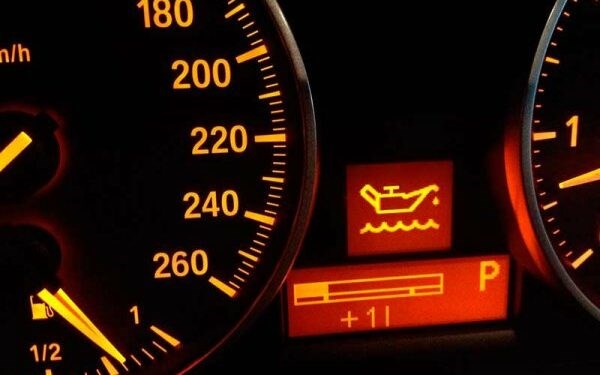

Горит лампа давления масла на холостом ходу и на прогретом двигателе Для полного понимания процесса проверки, вкратце рассмотрим как работают разные датчики давления масла. Для начала следует узнать какого типа установлен датчик. На сегодня используется два вида устройств: механические (чаще установлены на старых автомобилях) и электронные (более новые датчики их устанавливают на все современные автомобили).

Лампочка не загорается

Иногда может возникнуть проблема другого рода — лампочка не загорается при изначально низком давлении масла. Не загорается она и при запуске двигателя, хотя обычно при повороте ключа зажигания она должна сначала моргнуть, а затем погаснуть.

Лампочка не горит при включённом зажигании

Причиной несрабатывания индикатора при включении зажигания часто является замыкание электропроводки. В этом случае следует отсоединить провод с датчика давления масла (ДДМ) и замкнуть его на кузов автомобиля.

1. Если индикатор так и не загорелся, неисправна электропроводка — повреждена изоляция, оборвался провод и т. п.


2. Если индикатор загорелся, неисправен ДДМ. Его следует заменить.

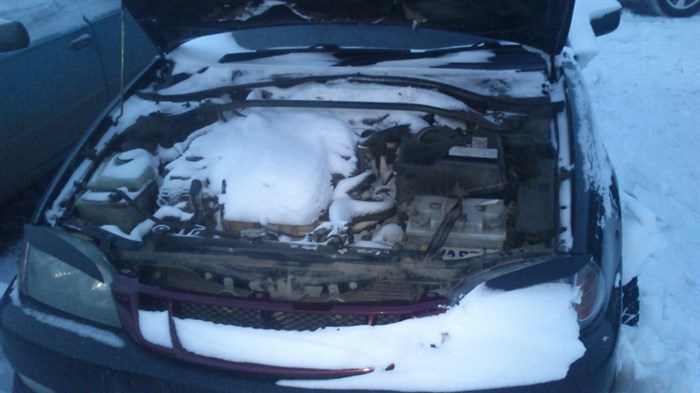

Кроме этого, лампочка может не загореться при включении зажигания в холодное время года. Дело в том, что при пониженных температурах вязкость масла увеличивается, то есть оно становится более густым. Именно этим и объясняется некорректная работа индикатора давления масла зимой.

Система смазки двигателя Ford Transit c 1986 года, инструкция онлайн

Оплата через WebMoney

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Снять крышку корпуса газораспределительного механизма, провернуть коленвал посредством центрального болта на шкиве, установить установочный палец в маховик и зубья шестерен распредвала и ТНВД. Так, если нанести несколько капель масла на лист бумаги, то через два часа края образовавшегося пятна должны стать гладкими, а само пятно максимально широким. Форд Транзит — типичные неисправности модели | Блог автосервисов Шмид По всем вопросам пишите мне, я обязательно объясню все нюансы!

Моргает лампочка давления масла: причины и способы устранения

1. О выходе из строя редукционного клапана. При низком давлении масла он закрывается. Однако лампочка срабатывает и в случае неисправности или заклинивания заслонки.


2. О проблемах с масляным фильтром. После остановки двигателя в фильтре должна оставаться смазка, необходимая для следующего запуска. Если фильтр пустой, лампочка загорается.


3. О неисправности масляного насоса. Насос используется для подачи масла под давлением к поверхностям трущихся элементов. Когда он выходит из строя, масло в систему не подаётся, и индикатор срабатывает


4. О засорении сетки двигателя, защищающей его от попадания крупных частиц мусора. В случае некачественного масла сетка быстро загрязняется. Это приводит к снижению давления в системе, и лампочка загорается.


5. О снижении или потере компрессии в цилиндрах двигателя из-за сильного износа поршней. Расход масла увеличивается, лампочка срабатывает.


6. О проблемах с коленвалом.


7. О замыкании контактов, непосредственно связанных с самой лампочкой.

Форд Транзит: замена масла в двигателе Автомобиль оснащен полнопоточным масляным фильтром. Масло, подающееся от масляного насоса, проходит через фильтр, прежде чем попасть в масляные каналы.

Уровень ниже нормы

Минимальное давление масла в системе исправного двигателя составляет: 0,7 — 0,8 атм. на режиме холостого хода, и 3 — 4,5 атм. на мощностном. Если при проверке уровень оказался ниже положенного, это может быть причиной падения давления, из-за «масляного голодания». В данном случае нужно выяснить причину падения уровня, их может быть несколько.

Нужно внимательно осмотреть все места соединений, на наличие подтекания масла. Обратить особое внимание на:

• место крепления маслофильтра;


• датчика давления;


• места установки сальников;


• места крепления крышек (передней и задней), по периметрам установок крышки клапанов и картера двигателя.

Также проверить на наличие подтекания переднюю нижнюю часть коробки переключения передач, масляный подтек в этом месте свидетельствует о выходе из строя заднего сальника коленчатого вала двигателя. Требуется долить масло до среднего уровня. Если после запуска двигателя моргание лампочки прекратилось, можно доехать до ближайшего места диагностики и, если потребуется, ремонта.

Проверка при наличии двух датчиков в системе

• Отслеживание выполняется строго на горизонтальной площадке.


• Уровень масла проверяется при температуре ниже нормального нагрева режима двигателя (немного дать остыть).

Расположение масляного насоса на двигателе При регулярном использовании автомобиля, моторное масло постепенно теряет свои свойства, становится менее вязким. Несвоевременная замена жидкости ДВС негативно сказывается на работе силового агрегата, вследствие чего потребуется капитальный ремонт.

Давление в системе смазки отечественных и зарубежных автомобилях

Для каждой модели авто характерно свое давление в системе смазки. Ниже приведены некоторые примеры:

1. ВАЗ 2106 – на холостых оборотах 0.2 кгс/см 2 . При 4500 об/мин — 4.5 кгс/см 2 ;


2. 16 клапанные ВАЗ 2109 и Приора – на холостых 0.1 кгс/см 2 . При 5000 об/мин – 6 – 6.4 кгс/см 2 ;


3. На автомобилях с двигателем ЗМЗ 405 – холостые обороты 0.4 кгс/см 2 . При нагрузках – от 2 кгс/см 2 и более;


4. 8 клапанный Рено Логан – при холостых 0.3 и при 5000 об/мин 4 – 4.6 кгс/см 2 соответственно.


5. Мерседес Вито с дизельным двигателем на 2.2 литра – на холостых – 0.3 кгс/см 2 , под нагрузкой от 3 и выше.


6. Шевроле Лачетти 1.4 – холостые – 0.6 кгс/см 2 , при 3000 об/мин – от 3 и выше.

Видео: проверка датчика давления масла

1. Проверить уровень масла в картере двигателя;


2. Если уровень ниже нормы, то осмотром машины нужно выявить возможные места подтекания;


3. Если их нет, долейте масло до уровня и попробуйте снова завести авто;


4. Если уровень в норме, обратите внимание на погодные условия, если на улице сильный мороз, то в картере масло сильно густеет, особенно минеральное, и насосу на его прокачку потребуется больше времени. Тут важно понимать, что когда масло густое, то под давлением оно все равно поступает к деталям цилиндра-поршневой группы, просто ему нужно больше времени, чтобы добраться до датчика давления.


5. В иных случаях потребуется более глубокая диагностика проблемы.

Процесс замены масла в двигателе Ford Transit своими руками Ну а теперь к самой серьезной и обширной причине, от которой начинает гудеть в голове, и вышесказанные причины не ставятся ни во что по сравнению с этой.

Проверка при наличии двух датчиков в системе

Вторым ДДМ проводит контроль давления на работающем моторе автомобиля. По типу он схож с первым датчиком, но имеет одно отличие. Заключается оно в контроле верхнего предела, чтобы предотвратить его рост до критических показателей.

Значение отличается в зависимости от марок и моделей автомобилей. Однако наиболее часто встречается 1.8 атмосфер. Цепь достигнув уровня такого значения замыкается, и загорается сигнальная лапочка на панели приборов.

Мультиметр и насос подключаются к датчику по той же схеме, как и в предыдущем пункте. Только в этом случае добавляется манометр для контроля нагнетаемого давления. Насосом нагнетается нужное значение. Если датчик давления масла исправен мультиметр зафиксирует замыкание цепи. Если фиксирования не было – датчик непригоден.

Вывод

1. На каждый контакт лампочки припаиваются провода достаточной длины (0.5 – 1 будет достаточно).


2. Один конец провода подсоединяется к выходному контакту ДДМ.


3. «Минусовая» клемма зарядного устройства (либо батареи) подключается к корпусу датчика.


4. Второй провод от лампы соединяется с «плюсовой» клеммой зарядного устройства или батареи. При полностью исправном датчике, после подачи напряжения с зарядного устройства (или соединения всех элементов цепи в случае с АКБ) лампочка должна загореться. Если она не засветилась – датчик неисправен. Если засветилась проверяем дальше.


5. В схему включается насос либо компрессор, для нагнетания давление примерно в 0.5 атмосфер на чувствительную часть датчика давления масла. Значение может отличаться, оно зависит от типа устройства и на какое рабочее давление оно рассчитано. Но чаще это именно пол атмосферы.

Перепускной клапан ✓ Стартер вращается быстро, но двигатель при этом не проворачивается. Причина может быть не только в неисправности стартера, но и в ослаблении затяжки его болтов.

Неисправности двигателя Форд Транзит

По статистике с двигателем чаще всего возникают следующие проблемы:

✓ Стартер трудно запускается и сильно шумит. Сломаны зубцы шестерни либо же они попросту не зацеплены. Возможна также проблема с болтами стартера и внутренними компонентами.

✓ При попытке запуска двигатель не проворачивается. В данном случае причин может быть множество — от той же неисправности стартера и до коррозии на контактах аккумулятора или разъединенного заземления. Чтобы не пришлось гадать, необходима диагностика Форд Транзит которая поможет определить проблему более точно.

✓ Стартер вращается быстро, но двигатель при этом не проворачивается. Причина может быть не только в неисправности стартера, но и в ослаблении затяжки его болтов.

✓ Двигатель начинает глохнуть после запуска. Возможно все дело в воздухе, попавшем в топливо, нарушениях в предпусковом подогреве или образовании в топливе парафина.

✓ Стартер проворачивает двигатель медленно. Возможно разъединен ремень заземления, аккумулятор разряжен слишком сильно или ослаблены контакты.

✓ Двигатель не заводится, хотя вращение происходит. В первую очередь стоит проверить топливный бак — возможно у вас элементарно закончилось топливо. Из других распространенных причин можно назвать низкую компрессию в цилиндрах двигателя, неисправности в топливной системе и поломку клапана отсечки.

✓ Очень трудно запускается холодный двигатель. Возможно, дело в низкой компрессии в цилиндрах двигателя, забит воздушный фильтр или неисправна система подогрева.

✓ Прогретый двигатель запускается тяжело. Часто это происходит из-за воздуха в топливе, разряженного аккумулятора или коррозии на контактах аккумулятора.

✓ При работающем двигателе загорается контрольная лампа давления масла. Стоит в первую очередь проверить уровень масла, хотя высока вероятность проблемы с его сортом. Кроме этого может быть неисправен сам датчик давления, в масляном насосе забит фильтр приемной трубки или изношены подшипники двигателя.

Внимание! Не стоит самостоятельно определять неисправность системы двигателя! У многих типичных поломок могут быть совершенно одинаковые признаки, поэтому лучшим решением при появившихся подозрениях будет отправиться в автосервис на диагностику!

Особые неисправности двигателей ВАЗ

• Микроавтобус ведет в одну сторону. Вероятно, проблема с задними колодками по одной стороне, ослаблении монтажных болтов суппорта или щита заднего барабанного тормоза либо же клине суппорта.


• Шум во время торможения. Коррозия диска тормоза или износ колодок.

Установка насоса Но есть и специфические неисправности, которые встречаются только на определенных авто.
