Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.


2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.


3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

3 причины почему не работает приборная панель ВАЗ VDO. Как устранить глюк приборки ВАЗа

Как снять панель приборов ваз 2107, сделать освещение приборки, почему не работает тахометр Если у вас перестали переключаться параметры, которые отображаются в нижней строке маршрутного дисплея (под общим или суточным пробегом), то проблема заключается в подрулевом переключателе.

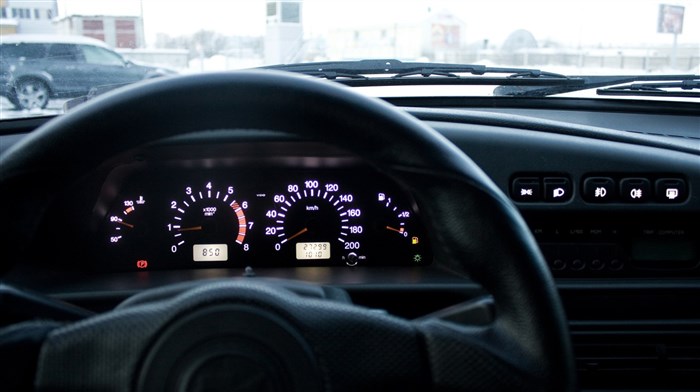

Другие неполадки, из-за которых не горит подсветка

Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:

• выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;


• сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;


• обрыв сопротивления в панели, который обычно вызывается перегревом;


• плохой контакт в месте подключения системы подсветки к бортовой сети.

Практически все неполадки, перечисленные выше, можно устранить своими силами. Если у вас имеется весь необходимый инструмент, а также опыт в демонтаже приборной панели, ремонт займет немного времени и не создаст каких-либо серьезных проблем.

Не горит панель приборов на ВАЗ 2109: ремонт своими руками, популярные неисправности | LuxVAZ

Почему не горит

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия. Когда же часть стрелок работает, а часть совсем нет причина, скорее всего, в их приводных моторчиках. Не работает панель приборов на ваз 2115 — инжектор, причины По всем вопросам пишите мне, я обязательно объясню все нюансы!

Разъем задних фонарей ваз 2104 | Хитрости Жизни

1. Отверткой поддеваем плафон с одной стороны и снимаем его. Он отсоединяется целиком, в сборе с кнопкой и лампой.


2. Ослабляем фиксаторы, удерживающие цоколь лампочки и вытаскиваем ее. Заменяем ее и собираем все.

Не работает тахометр ВАЗ-2107 инжектор: причины, схема подключения, замена Многие владельцы автомобилей Лада 2110, 2111, 2112, 2113, 2114 и Калина сталкивались с проблемой отказа переключения между показаниями штатного бортового компьютера либо скачущими стрелками на панели. В приборной панели «VDO» данной неисправности есть три причины.

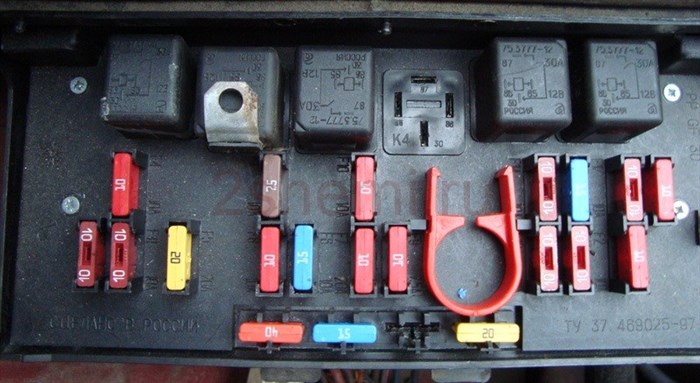

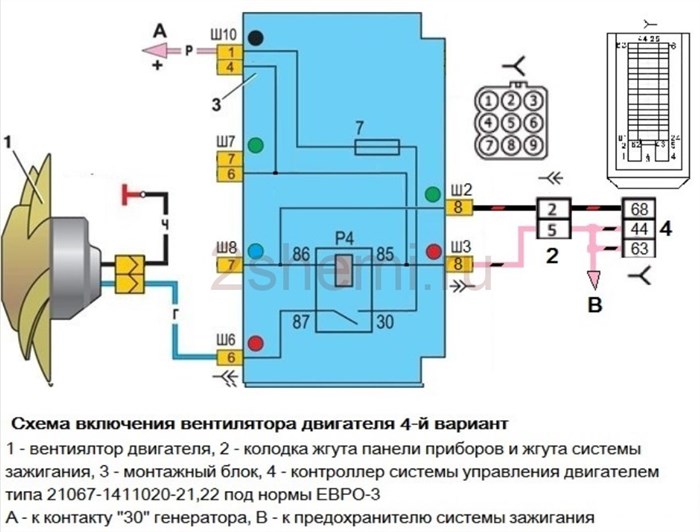

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.


2. Электромотор передних дворников.


3. Резервное гнездо.


4. Резервное гнездо.


5. Питание электрообогрева заднего стекла.


6. Часы, прикуриватель, питание розетки “переноски”.


7. Сигнал и вентилятор радиатора.


8. Лампы указателя поворотов в режиме “аварийки”.


9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.


10. Лампы панели приборов.


11. Лампы стоп-сигнала.


12. Правая фара дальнего света.


13. Левая фара дальнего света, контрольная лампа дальнего света.


14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.


15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.


16. Ближний свет (правая лампа).


17. Ближний свет (левая лампа).

Реле блока выполняют такие функции:

1. Реле обогрева заднего стекла.


2. Реле очистителя и омывателя фар.


3. Реле сигнала.


4. Реле электровентилятора системы охлаждения.


5. Реле дальнего света.


6. Реле ближнего света.

Другие неполадки, из-за которых не горит подсветка

1. Встроенный в крышку расширительного бачка датчик уровня тормозной жидкости;


2. Электронный монтажный блок в подкапотном пространстве с выводом «А» к генератору;


3. Реле зажигания с минусовым выводом на «массу»;


4. Замок зажигания на рулевой колонке;


5. Контрольная лампа на панели приборов, сигнализирующая о низком уровне тормозной жидкости;


6. Контрольная лампа об активированном стояночном тормозе.

Какие лампочки стоят на ВАЗ 2106-07 Лампочки освещения номеров и салона: C5W, 5 Вт.

Устранение неисправности резистора приборной панели VDO

Проблема, описанная ниже, проявляется только на приборных панелях фирмы VDO 2006-2007 годов выпуска под артикулом 1118-3801010. Она устанавливалась с 2004 до 2011 года на модели Калина, Ваз 2110, 2111, 2112, 2113 и 2114. Фирму производителя можем узнать по ее логотипу, расположенному под надписью «km/h»:

Если подрулевой переключатель исправен, то это однозначно проблема в резисторе «E6E»!

Что нужно для устранения болезни приборок VDO

1. Паяльник с тонким наконечником.


2. Припой (олово).


3. Пинцет.


4. Увеличительное стекло.


5. Вилка столовая.


6. Отвертка с наконечником типа «Звездочка».

Для диагностирования данной проблемы необходимо разобрать приборную панель. Чтобы это сделать приборная панель снимается с автомобиля и разбирается. А затем осматривается проблемное место на плате и пропаивается.

Разборка приборной панели VDO

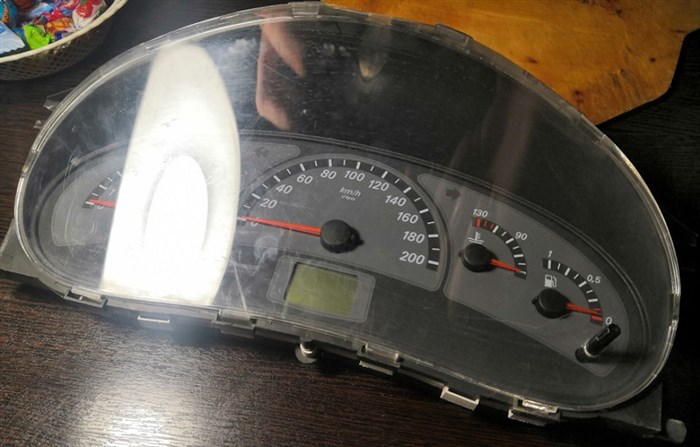

Приборная панель со снятым стеклом и нижней крышкой

Чтобы разобрать полностью следует снять стрелки, а потом отщелкнуть защелки с платы.

Для снятия со своих посадочных мест стрелок на панели приборов можно использовать столовую вилку. Прежде чем снимать важно запомнить их местоположение! Вилку необходимо просунуть под стрелку и путем несильных нажиманий и покачиваний сорвать ее со своего посадочного места.

Чтобы не поцарапать шкалу приборов целесообразно подложить под вилку какую-либо мягкую ткань, либо ватный диск.

Расположение металлических фиксаторов в центре платы и пластиковых по краям

Затем приступаем непосредственно к снятию платы с оставшейся части панели приборов. Для этого необходимо отщелкнуть четыре металлических фиксатора в центре, а также четыре пластиковых фиксатора по контуру. На фото данные фиксаторы обведены черными кругами.

Как устранить глюк с переключением показаний бортового компьютера на панели

На плате можно увидеть два резистора «Е6Е». Один из них, тот на который указывает стрелка (он в обведен кружком), расположен криво. Это и является причиной отказа переключения между показаниями данных бортового компьютера.

Криво припаянный резистор на плате панели VDO

Необходимо нагреть паяльником припой и пинцетом подвинуть резистор, после чего основательно припаять контакты резистора к дорожкам. В результате должно получиться вот так:

Схема ВАЗ-21043 и ВАЗ-21047 карбюратор

• время поездки (действует с последнего обнуления параметров);


• средний расход топлива;


• мгновенный расход топлива (изменяется при движении автомобиля);


• средняя скорость с момента обнуления;


• остаточный запас хода на оставшемся топливе в баке;


• количество израсходованного бензина с момента обнуления.

Замена лампы приборной панели «ВАЗ» 4. Вынимаем фонарь из отверстия кузова, выводя из зацепления пружинные фиксаторы, прижимающие фонарь к кузову.

Советы для автомобилистов

Когда перестают работать приборы и контрольные лампы на приборном щитке, водителю любого автомобиля, в том числе и ВАЗ-2107, становиться неуютно, находиться в салоне своей автомашины, так как ему не будет хватать той информации, какую даёт щиток приборов, как при запуске двигателя, так и во время движения.

Заодно, сразу же, посмотрите, утоплены ли полностью колодки, а также можно их разъединить и проверить состояние контактов. Бывает, что при монтаже их подогнули, а за счёт вибраций они отходят друг от друга и панель приборов перестаёт работать.

11 комментариев

перестала работать панель приборов ничего не не показывает так же перестал работать генератор вентилятор все что от замка зажигания работает, замок смотрел даже просто проводами проверял все равно нет так же противотуманки подключены к проводу замка зажигания плюсового тоже не работают, предохранители все рабочие машина заводится но работает только на подсосе и то троит.

Извините, за столь неспешный ответ. Если на автомобиле установлена сигнализация — возможно причина в ней, нужно искать реле, которое размыкает +12v у замка зажигания. В любом случае лучше полностью проверить проводку.
Так же возможно короткое замыкание в генераторе, но в таком случае аккумулятор грелся очень сильно и быстро разряжался.

Доброго дня! А, может ли пропадать зарядка на АКБ из за плохого контакта на штырях к печатной плате? У меня в мороз не работают приборы и в полнакала горит лампочка ручника опущенном и тухнет при поднятом. Как в машине прогреется температура, все приходит на место и нормально работает.

Нуржан, нашел причину, у меня такая же беда, акб посадил, перерыл все цепи, не проходит, так и горит в полнакала рудник, только реле приборов нашел перечисленное, почистил- эффекта ноль, ещё нашел оборванный провод с лягушки заднего хода, помню от него ближний пропадал, может сигнала?

добрий день підкажіть в чому причина на ваз 2104 пропала підсвітка приборів провіряв лампи контакти предохранітелі вона працювала дабре але я поміняв радіатор пічки і після того пропала що маже бути?

Подскажите пожайлуста, у меня ваз 2105 инжектор когда глушу двигатель и вытаскиваю ключь из зажигания панель приборов остаётся под напрежением, горит лампа аккумулятора, тускло горит лампа масла, стрелки показания температуры и заряда частично опускаются но остаются в рабочем положении.

На классике это решается пропаиванием панели

Доброго дня. Подскажите пожалуйста в чем может быть проблема у меня воз 2107 в мороз сначала отказали поворотники, потом вся панель приборов, и перестал идти заряд акб, уже поменять блок предохранителя, поменял реле поворотников, проверил замок зажигания на исправность и панель приборов все работает.

И поменял реле регулятора напрежения генератора, сам автомобиль работает отлично

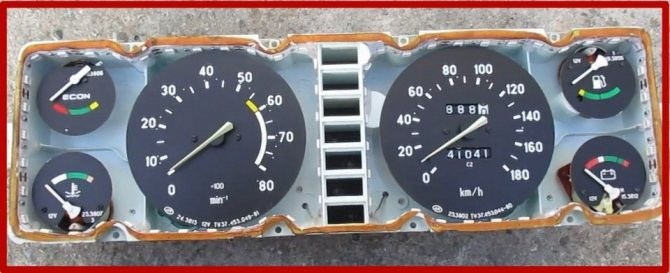

Замена лампочки ваза приборная панель 2107

1. Неисправность ламп накаливания. Случается такое редко, однако в силу того, что с завода освещение щитка реализуется за счет использования ламп накаливания, периодически возникает их перегорание. Устранить неисправность можно посредством замены осветительных элементов, а лучше установить светодиоды. Чтобы произвести замену, понадобится демонтировать щиток приборов. Сделать это не трудно, однако понадобится немало времени на разборку щитка. В щитке располагаются осветительные элементы, которые и необходимо заменить, чтобы восстановить работоспособность подсветки панели приборов ВАЗ 2107. Предварительно перед заменой следует проверить исправность каждой лампы. В конструкции щитка используется 4 основных элемента освещения, которые и отвечают за освещение, а также дополнительные — выступают в качестве индикации. Если же пришлось выполнить разборку панели, то рекомендуется сразу выполнить ее тюнинг.

Задние фонари: Из корпуса поворотника извлекаем прорезиненный патрон. В нем используется, в зависимости от модификации, лампы типа T4W или W1,2W. Последний тип извлекается из патрона поворотом на 90 градусов, чтобы контакты вышли из фиксаторов, второй – усилием руки вынимается из гнезда, так как она не имеет цоколя.

Самая распространенная поломка

Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.

• Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;


• Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;


• Зажигание срабатывает режимно, машина заводиться не отказывается;


• Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Если предохранитель цел , это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.

Следующее слабое звено : Им является реле зажигания. Находится слева от колонки руля, зафиксировано на шпильке, так сказать, вверх ногами. Его нужно снять и попытаться напрямую сделать контакт проводам. При явных признаках оживления на приборном щитке сразу становится ясно, что реле пришла пора поменять.

Электрическая цепь

• Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;


• Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

Тормозная система ВАЗ 2104 6. Плоскогубцами или рукой поочередно сжимаем лепестки двух фиксаторов и снимаем с них плату.
