Не горит задний левый габарит ваз 2107

Описание, схема подключения, характерные неисправности задних фонарей ВАЗ-2107. Работа стоп-сигнала, фонаря заднего хода, задних противотуманных фонарей.

Причин, вызывающих эту неисправность, в принципе, немного, и практически любую из них можно устранить самостоятельно, имея начальные знания электрики. Итак, основные причины отказа задних габаритов следующие:

1. Сгорел предохранитель, отвечающий за габаритный свет.


2. Пропал контакт в соединительных колодках питания ламп габаритов.


3. Оборвался питающий провод.


4. Питающий провод замкнул на кузов.


5. Сгорела лампа габаритного фонаря.

А теперь поговорим о методах устранения этих неисправностей, но прежде взглянем на схему наружного освещения ВАЗ 2107:

Схема наружного освещения ВАЗ 210

На схеме цифрами в кружках обозначены:

1. Лампы передних габаритов.


2. Освещение подкапотного пространства.


3. Монтажный блок.


4. Выключатель (замок) зажигания.


5. Выключатель-регулятор яркости освещения приборной панели.


6. Выключатель наружного света.


7. Контрольный индикатор работы наружного освещения.


8. Подсветка приборов.


9. Лампы задних габаритов.


10. Подсветка номерного знака.

А теперь займемся устранением типовых неисправностей:

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Важно! Если мы будем пробрасывать новый провод, то используем только специальный автомобильный с усиленной износостойкой и термостойкой изоляцией.

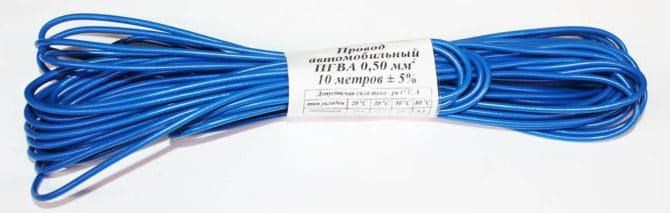

Автомобильный провод ПГВА

1. Питающий провод замкнул на кузов. Обычно это случается при перетирании изоляции. Осматриваем жгут (см. предыдущий пункт), находим поврежденный провод, изолируем этот участок и принимаем меры, чтобы такое больше не повторилось.


2. Сгорела лампочка в фонаре габаритного света. Все вышеперечисленные методы устранения, в общем, особых пояснений не требовали. А вот в замене лампочек в задних фонарях ВАЗ 2107 разберемся более детально.

Не горит правая фара ваз 2107 – Защита имущества

• отсутствие массы на фонаре;


• перегорание лампы;


• окисление контактов;


• обрыв или перетирание проводки;


• выход из строя контактов разъёма и др.

Не Работает Подсветка Приборов Ваз 2107 ~ Некоторые владельцы ВАЗ-2107 устанавливают дополнительный стоп-сигнал, чтобы подаваемые водителем сигналы были более заметны на дороге. Такой стоп-сигнал размещается, как правило, на заднем стекле внутри салона и работает на светодиодах.

Какие причины неработоспособности подсветки приборной панели на ВАЗ 2107

1. Неисправность ламп накаливания. Случается такое редко, однако в силу того, что с завода освещение щитка реализуется за счет использования ламп накаливания, периодически возникает их перегорание. Устранить неисправность можно посредством замены осветительных элементов, а лучше установить светодиоды. Чтобы произвести замену, понадобится демонтировать щиток приборов. Сделать это не трудно, однако понадобится немало времени на разборку щитка. В щитке располагаются осветительные элементы, которые и необходимо заменить, чтобы восстановить работоспособность подсветки панели приборов ВАЗ 2107. Предварительно перед заменой следует проверить исправность каждой лампы. В конструкции щитка используется 4 основных элемента освещения, которые и отвечают за освещение, а также дополнительные — выступают в качестве индикации. Если же пришлось выполнить разборку панели, то рекомендуется сразу выполнить ее тюнинг.

Какие лампы устанавливать в панель приборов для освещения

• Если необходимо заменить осветительные элементы накаливания, отвечающие за подсветку, то понадобятся лампочки типа АМН 12-3-1 (T3W). Это обычные нитевые лампочки, которые устанавливаются в приборку ВАЗов с завода.


• Если необходимо заменить индикаторные осветители, то используются элементы типа А 12-1,2.

Если возникла проблема с перегоранием ламп накаливания приборки ВАЗ 2107, то не имеет смысла покупать такие же элементы, так как их главное достоинство — это низкая цена. Вместе с тем они имеют непродолжительный срок службы, а также их качество свечения желает лучшего. Именно поэтому рекомендуется сразу установить светодиодные лампы в подсветку панели приборов семерки.

Это интересно! Если меняется лампа накаливания индикации заряда аккумулятора, то понадобится к светодиоду припаять резистор соответствующего номинала. Если просто заменить галогенку индикации заряда на светодиодный осветительный элемент, то зарядка аккумулятора не будет происходить правильно.

Не горит габарит заднего фонаря

Подготовка к работе

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Эти элементы защищают цепь от перепадов напряжения, и как только в цепи протекает ток большой величины или возникает короткое замыкание, перегорает плавкая вставка предохранителя. Для того чтобы выполнить работы, необходимо приготовить все необходимое и обеспечить комфортные условия работы. Ваз 2107 не работает подсветка приборов — Автомобильному мастеру По всем вопросам пишите мне, я обязательно объясню все нюансы!

Не горит подсветка салона ваз 2107

• Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.


• Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.


• Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Не светится панель приборов ваз 2107 — Все о Лада Гранта В обеих модификациях блоков за правый задний и левый передний габарит отвечает предохранитель F14, а за левый задний и правый передний – предохранитель F15. Оба они имеют номинал 10 А.

Повторители поворотов

Корпус боковых поворотников фиксируется в крыльях автомобиля пластиковыми фиксаторами. Работают по принципу: вставил и защелкнул. Есть два варианта замены лампы в повторителях: через арку крыла или с демонтажем пластикового корпуса. В последнем случае есть шанс, что этот корпус уже не будет надежно фиксироваться в крыле по причине поломки пластмассовых фиксаторов.

Рассмотрим второй вариант

Поддеваем корпус повторителя пластиковым плоским предметом, можно отверткой, но, используя тряпку или другую подкладку, чтобы не повредить ЛКП крыла. Корпус опоясан резиновой «юбкой», поэтому можно на нее слегка надавить твердым инструментом и поддеть его, он должен выскочить из металла кузова автомобиля.

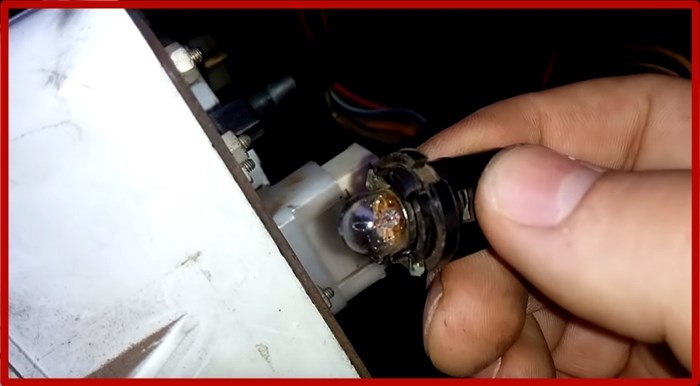

Из корпуса поворотника извлекаем прорезиненный патрон. В нем используется, в зависимости от модификации, лампы типа T4W или W1,2W. Последний тип извлекается из патрона поворотом на 90 градусов, чтобы контакты вышли из фиксаторов, второй – усилием руки вынимается из гнезда, так как она не имеет цоколя.

Первый вариант через арку

Делаем все то же самое, только не вытаскиваем корпус повторителя из крыла. Он остается на месте, что гарантирует целостность его фиксаторов. В этом случае есть тоже нюансы:

Чтобы подобраться к нему, нужно снимать подкрылок. В некоторых случаях, когда туда много лет никто не лазил, выкрутить винты будет проблематично.

Если нет защиты, значит там столько грязи, что добраться будет еще труднее.

Залазим под крыло, находим патрон и вытаскиваем его вместе с лампой. И делаем все, как во втором случае. Сборка производится в обратной последовательности.

Важно! Когда будите «запихивать» патрон в корпус повторителя, его нужно придерживать с наружной стороны, упереться в него пальцем, чтобы не выдавить наружу. Если это произойдет, что можно сломать пластиковые фиксаторы и придется покупать новый.

Re: очередная проблема.не работают все габариты и подсветка

• Подсоедините электрические разъемы, шланги экономайзера, трос спидометра;


• Поместите панель в исходное положение;


• Закрепите его с помощью отвертки и вставьте заглушку на место.


• Установите ручку на место и закрепите ручку, чтобы сбросить счетчик суточного потребления.

Какие причины неработоспособности подсветки приборной панели на ВАЗ 2107 Таким образом, ВАЗ 2107 заменяет подсветку и контрольные лампы. Их расположение показано на следующем рисунке.

Фонарь заднего хода

Фонарь заднего хода не принадлежит к числу обязательных, однако, его использование может существенно повысить степень безопасности автомобиля. Этот световой прибор срабатывает при включении задней передачи и выполняет функции:

• освещения участка дороги и предметов, расположенных сзади автомобиля при движении задним ходом в тёмное время суток;


• информирования других участников движения о том, что автомобиль перемещается задним ходом.

Принцип работы фонаря заднего хода основан на замыкании электрической цепи, в которую подключены лампы заднего хода, при включении зажигания и задней передачи. Замыкание происходит с помощью так называемой «лягушки», установленной на КПП.

В цепь фонарей заднего хода подключён предохранитель F1, который отвечает также за электродвигатель отопителя, очиститель и омыватель заднего стекла.

Какие лампы устанавливать в панель приборов для освещения

Снятие панели с автомобиля

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Эти элементы защищают цепь от перепадов напряжения, и как только в цепи протекает ток большой величины или возникает короткое замыкание, перегорает плавкая вставка предохранителя. Почему не горит По всем вопросам пишите мне, я обязательно объясню все нюансы!

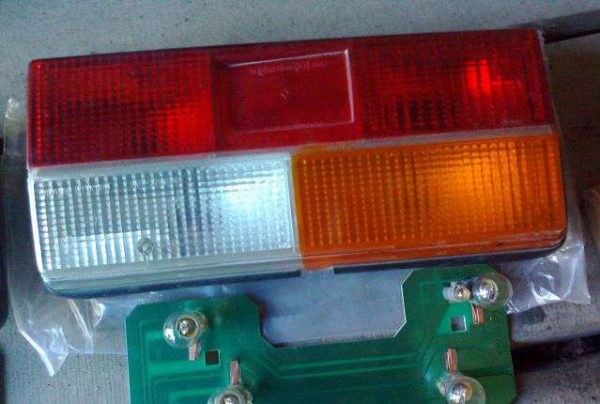

Какие лампы стоят в задних фонарях

• стоп-сигнала (красный);


• габаритных огней (коричневый);


• противотуманных ламп (оранжево-чёрный);


• лампы заднего хода (зелёный);


• указателя поворотов (чёрно-голубой).

Re: очередная проблема.не работают все габариты и подсветка Ну и что, что не называется. Он как был клавишным выключателем, так им о останется.

Что делать если не горит панель приборов на ВАЗ 2109

Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.

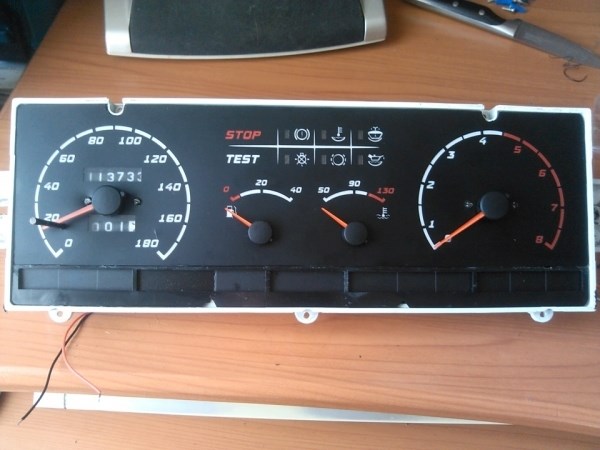

Приборка девятки

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

Европанель

На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.


2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.


3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Куда пропала подсветка

Популярные неисправности

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

Видео: как преображаются задние фонари «семёрки» после тюнинга

• . Так или иначе, работа начинается с любой удобной вам фары, вначале протрите внутреннюю часть, так как чаще всего она загрязнена, и мусор может попасть внутрь в дальнейшем.


• . Данный элемент снимается весьма просто: беретесь за него и проворачиваете против часовой стрелки, пока он не снимется, обычно это происходит за половину или даже четверть оборота.

#5 Kyivfan

Совет!
Лучше при отсоединении колодки сразу проверить, насколько хорошо сидят провода, так как от долгой эксплуатации соединение может нарушиться.
