Не работает подсветка приборов ваз 2109

Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.


2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

Не работает указатель уровня бензина и температуры

В большинстве процентов случаев такая ситуация возникает из-за поломки приборов, датчиков этих приборов, либо обрыва цепи питания. Потому сначала проверьте цепь на целостность, убедитесь, что предохранители не перегорели. Если дело не в этом, проверьте, работают ли датчики уровня бензина и температуры.

При полном топливном баке стрелка указывает на ноль

Если вы проводили работы с датчиком уровня топлива, вина, скорее всего, лежит на вас. При манипуляциях с этим прибором не редко сбивают ограничитель поплавка. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Чтобы справиться с проблемой, снимите датчик, а затем еще раз отрегулируйте ограничитель

Стрелка указателя уровня топлива регулярно скачет, оказывается на нуле

Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор

Не горит подсветка панели приборов ваз 2114: причины, почему перестает работать, что делать, если пропала подсветка

• 1 Пропала подсветка панели приборов, что делать? 1.1 Причины неисправности


• 1.2 Способы решения 1.2.1 Предохранитель


• 1.2.2 Лампочки


• 1.2.3 Проводка


• 1.2.4 Предохранительный блок


• 1.2.5 Повреждена плата

Замена лампочек в приборной панели ВАЗ 2114: не горит подсветка

Обратите внимание! Если пропала подсветка, но при этом сохраняют полную функциональность автомагнитола и прочие электроприборы, скорее всего, причина неисправности находится в блоке предохранителей, его нужно заменить на новый.

НЕ ГОРИТ ОДНА ИЛИ НЕСКОЛЬКО ЛАМПОЧЕК

Рассмотрим первый вариант неисправностей, когда не работает подсветка панели приборов ВАЗ 2114. Начинать проверку работоспособности подсветки необходимо с проверки исправности предохранителя в этой цепи. Это относится только к случаю, когда не горят все лампы подсветки.

Блок предохранителей на этой модели, так же как и на автомобилях ВАЗ 2113 и ВАЗ 2115, находится в подкапотном пространстве со стороны водителя. Необходимо снять его крышку и отыскать предохранитель, отвечающий за подсветку, это F10. Он рассчитан на ток силой 7,5 А. Если он перегорел, замените его новым и проверьте работу лапочек подсветки.

Далее события могут развиваться следующим образом, либо всё работает, либо нет. Если подсветка приборной панели работает, проверка на этом заканчивается, в противном случае необходимо продолжить поиск неисправности. Она может заключаться в плохом контакте разъёмов или обрыве цепи питания ламп подсветки.

Для поиска и устранения этих проблем необходимо вспомнить элементарные понятия законов электротехники, и иметь автомобильный светодиодный пробник электрических цепей, тестер или вольтметр. Если нет ни того ни другого, то лучше обратиться за помощью к автоэлектрику.

Как поменять подсветку, если не горит панель приборов на ВАЗ 2114: Замена лампочек » НаДомкрат

1. Сигнализация о включении поворотов, отдельно для левой и правой стороны;


2. Минимальный уровень топлива в баке;


3. Включение габаритных огней;


4. Аварийное состояние тормозной системы;


5. Включение дальнего света фар;


6. Контрольная лампа о контроле двигателя;


7. Включение аварийной сигнализации;


8. Лампа, показывающая разряд автомобиля;


9. Сигнализация включённого ручного тормоза; ;


10. Лампа открытия воздушной заслонки, кроме моделей с электронным впрыском топлива.

Разбираем проблему: не горит подсветка панели приборов ВАЗ 2114 Каждый автовладелец должен соблюдать правила безопасности при работе с механизмами автотранспорта, правильно корректировать работу всех агрегатов во избежание поломки и повреждения деталей. Вовремя проводить диагностику оборудования, устраняя неисправные элементы в сопровождении квалифицированной поддержки или непосредственно в пунктах технического обслуживания.

Этапы устранения неисправности

Для диагностики и ремонта системы подсветки для панели приборов на ВАЗ 2114 потребуется пара гаечных ключей, размером на 8 и 21, и набор отверток. Общая процедура демонтажно-наладочных работ сводится к следующим действиям:

1. Снять накладку, предварительно выкрутив три крепежных самореза и демонтировав выступ из кронштейна кузовной части.


2. Извлечь пять монтажных шурупов из правой части консоли, снять экран.


3. Разъединить клемму с аккумулятором, подходящую к отрицательному источнику питания, а также колодку с пучком жил от системы прикуривателя.


4. Снимается ручка рычажного механизма.


5. Демонтируется фиксатор вентиляционной системы печки.


6. Выкручиваются шурупы, крепящие кронштейны рулевой колонки.


7. Вывинчиваются патроны, снимаются световод и декоративная панельная вставка.


8. Вынимается лампочка для подсветки гидрокорректора с помощью ключа на 21.


9. В заключении выкручиваются шурпы, фиксирующие верх и низ самой панели приборов, чтобы можно было снять ее.

Как только панель приборов снята, можно приступать к поиску причины, почему не горит подсветка. В первую очередь на ВАЗ 2114 принято проверять лампы. Если они исправны или после замены поврежденного экземпляра система так и не заработала, следует почистить все контакты от оксидной пленки. Для ускорения процесса лучше воспользоваться специальными смесями, типа ВД-40.

По завершении всех этих манипуляций надо обязательно выполнить прозвонку проводки на предмет обнаружения разрыва. Для это потребуется мультивольтметр или тестер. Если все проверенные элементы исправны, но подсветка не горит, виноват предохранительный модуль. Его нужно заменить на аналогичный по техническим характеристикам (и желательно того же производителя) блок.

По завершении ремонтных работ все оборудование требуется поставить на место, следуя обратной последовательности, описанной в инструкции для ВАЗ 2114. При этом нужно соблюдать особую аккуратность, чтобы не повредить подсоединенные диоды, не деформировать приборные стрелки и не разъединить проводники.

Обратите внимание! Если пропала подсветка, но при этом сохраняют полную функциональность автомагнитола и прочие электроприборы, скорее всего, причина неисправности находится в блоке предохранителей, его нужно заменить на новый.

Не работает подсветка приборной панели ваз 2109. Светодиодная подсветка панели приборов

ВАЗ 2114 И ЕГО ПАНЕЛЬ ПРИБОРОВ

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если подсветка приборной панели работает, проверка на этом заканчивается, в противном случае необходимо продолжить поиск неисправности. Если все идентификаторы работают корректно, то можно выполнить обратный монтаж панели приборов идущий в таком же порядке, как и ее демонтаж см. Почему не горит приборка на ваз 2114 – АвтоТоп По всем вопросам пишите мне, я обязательно объясню все нюансы!

Проводка

1. Сгорели нити накала в лампочках или вышили из строя лэд-элементы.


2. Образовался налет из окислов в местах контактов электросоединений.


3. Перегорели предохранители.


4. Повредилась электропроводка.


5. Вышла из строя контактная плата.


6. Пропала «масса» на кузове (минусовой заряд от АКБ).

Самая распространенная поломка

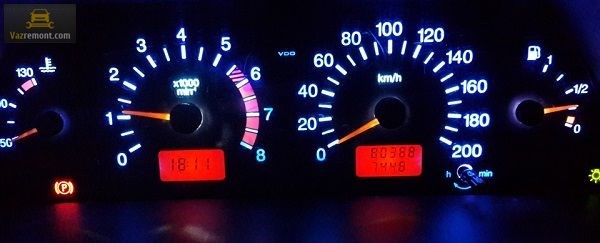

На этом автомобиле, так же как и на модели ВАЗ 2113, устанавливают электронную комбинацию приборов от ВАЗ 2115. В ней кроме приборов контроля работы двигателя и его систем, дополнительно установлены контрольные лампы, в количестве 12 штук и 6 лампочек, которые освещают шкалы контрольных приборов.

не работае панель приборов ваз 2115

Автомобиль ВАЗ 2115. Перестала работать панель приборов, спидометр, тахометр, уровень температуры, уровень топлива, Подсветка панели приборов — все работает, машина заводится. Кто, что посоветует?

забыл написать. завис пробег и температура. машина вся отключенна а на панели показывает пробег машины и температуру. заводишь машину а цифры не меняются.

А ты разьемы не не пробобовал пошотать. По вынимать и повставлять?. Этож нормально. Бабы задели пучок праводов коленками фишка вышла.

Кстати смех смехом а у меня на каризме так и вышло. Там все датчики под панелью. Но чот както отошли.

всё) разобрался. просто отключил клемму от аккумулятора на минут 5 и всё. приборка работает как и раньше. походу просто был глюк у неё.

Комментарии 50

Хоть и поздно:) У меня заработало когда поменял F3 и приборка ожила.

устранил причину? тоже проблема такая, у все что перечислили это не то, снял приборку и в дом. условиях не работают приборы и циферблаты

прозвони массу на белой колодке первый контакт

я не знаю был такое ответ или нет, все читать лень, но возможно дорожка в блоке предохранителей сгорела

проверь предохранитель на 15А, нет ли кз на нем не перегорает ли сразу после того как вставишь его.У меня точно такое же было 3 предохранителя менял сгорали сразу.Лучше съездь к толковому электрику, а лучше к нескольким и послушай что скажут.Мне один мастер за 1000 все сделал

все предохранители живы здоровы ! я F 16 поменял на всякий случай!

предохранатель на приборы посмотри или фишки пошевели из салана

10 вроде у тебя у меня из за него не зоводилось и приборка не работала

открутилась масса возле ручника, пройденный этап=)

иногда спидометр откажет, тахометр. Уровень топлива начнет левые показания давать — т.е. не нашкале а где нибудь за шкалой. Помогает тест панели. Кнопку сброса километража зажми, потом дай зажигания. Пойдет режим теста, если не сработает то копатся тебе дальше.

Полезное видео

Причины неисправности

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Правда, предварительно стоит рассчитать необходимое количество светодиодов для подсветки каждого прибора и значка сигнализации обычных лампочек в приборной панели 13 штук, но светодиодов может потребоваться больше. Остальной набор аппаратуры оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;. Почему на ВАЗ-2114 пропала подсветка панели приборов: не работает и не горит? По всем вопросам пишите мне, я обязательно объясню все нюансы!

Виды панелей

• Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;


• Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;


• Зажигание срабатывает режимно, машина заводиться не отказывается;


• Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Общая информация

Замена блока предохранителей производится только на аналогичный блок заводского изготовления. Использовать вместо него блоки, рассчитанные на другой ампераж, а также различные самодельные проставки — категорически запрещается. Это может стать не только причиной выхода из строя всей электроники, но и привести к возгоранию.

Этапы устранения неисправности

Когда на ВАЗ 2114 не работает панель приборов, нужно определиться с причинами ее поломки, при необходимости провести снятие агрегата, дабы проверить или заменить лампочки, предохранители или очистить контактную плату.

Для выполнения этой процедуры потребуются отвертки, фигурная и обычная, два ключа на 8 и 21. Далее выполняются следующие действия:

1. Вывинчиваются 3 самореза, снимается накладка, выступ, что находится внизу, который выводится из кронштейна кузова.


2. Теперь выкручиваются 5 саморезов в правой накладки консоли, снимается экран.


3. После этого снимается отрицательная клемма с аккумуляторной батареи, колодка жгута проводов отсоединяется от прикуривателя.


4. Снимается рукоятка с рычага. Отсоединяется крепление электровентилятора отопительного агрегата.


5. Теперь переходим к отвинчиванию болтов, которые фиксируют кронштейны колодки руля. Снимается световод, патроны ламп, а также декоративная вставка панели.


6. Вынуть лампу подсветки гидрокоректора можно с помощью ключа на 21 см.


7. На последнем этапе откручиваются саморезы нижнего и верхнего ряда и полностью снимается панель приборов.

После отсоединения панели необходимо накрыть электросхему проводов, дабы устранить попадание внутрь влаги, мусора, пыли и других источников загрязнения системы.

При необходимости производится замена лампочек в приборной панели ВАЗ 2114, вышедшие из строя меняются на новые. Также проверяется наличие окисленных участков, которые затираются жидкостью WD-40, проводится обработка контактов. Если например тускло горит лампа зарядки аккумулятора, то причиной некачественного соединения контактов лампы с платой является состояние патронов на нагар, поврежденные меняются на новые.

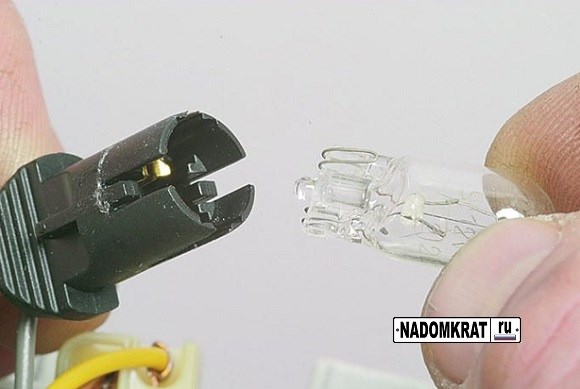

Замена лампочек в приборной панели ВАЗ 2114

Если панель приборов неисправна, а все детали, подсветка, магнитола, показывают высокую дееспособность, тогда причина в блоке предохранителе, который нужно проверить и по необходимости заменить.

Нельзя производить замену блока предохранителя самопальными изделиями, или же другими агрегатами повышенной силы тока, это может повлечь за собой повреждение электрики, вызвать серьезные неисправности в системе, привести к возгоранию автотранспорта. Для извлечения данного агрегата нужно применять специальные пластмассовые пинцеты.

Не горит одна или несколько лампочек

• перегорание ламп накаливания или выход из строя светодиодной группы;


• окисление разъемов;


• неисправность электропроводки;


• выход из строя блока предохранителей;


• повреждение общей контактной платы;


• отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

ВАЗ 2114 И ЕГО ПАНЕЛЬ ПРИБОРОВ Для диагностики и ремонта системы подсветки для панели приборов на ВАЗ 2114 потребуется пара гаечных ключей, размером на 8 и 21, и набор отверток. Общая процедура демонтажно-наладочных работ сводится к следующим действиям:
