панель клавиш вытаскивается без снятия обивки.
поддеваем плоской отверткой под клавишей блокировки стеклоподъемников и панелька уже почти в руках, отсоединяем разъем и все.
Откручиваемпару саморезов снизу и разбираем панель на две части..

Вложения т.к. контакт к подсветки подходит через пружинки. советую их удалить и припаять провода(иначе постоянно будет отходить контакт). после чего все собираем на место , ставим в машину и радуемся новой подсветке. в верхней части панели отковыриваем две платы(те которые лежат справа).выпаиваем штатные диоды и впаиваем свои(заранее купленые на 3V)Вставляем все на место.

Модератор
Сообщения: 5534 Зарегистрирован: Вс авг 03, 2008 11:36 am Автомобиль: Subaru Impreza2 комплектация: 2.L A/T 4×4 Город: Тула Откуда: Тула Контактная информация:

ВАЗ 2114: не работает стеклоподъемник – ТОП 6 причин

Пропала подсветка панели приборов на ВАЗ-2114: не горит Сообщение Silver-Ceres » Чт ноя 20, 2008 10:41 am

Рычажный стеклоподъемник

Одной разновидностью стеклоподъемного механизма для ВАЗ-2114, который, к сожалению, не идет с завода, является рычажный стеклоподъемник. Выпускает эту продукцию компания Ningbo Stone.

Эти устройства отлично зарекомендовали себя, как надежные и неприхотливые механизмы. В отличие от тросиковых стеклоподъемников, они имеют большее усилие подъема. Примерзшие зимой стекла для них не проблема. Они легко с ними справляются, тогда как тросиковые подъемники испытывают значительную нагрузку как на механизм, так и на электрику.

Именно это обстоятельство позволяет этому механизму создавать значительное усилие. Как известно из уроков физики, когда проигрываешь в пройденном расстоянии, то выигрываешь в силе. То же самое происходит здесь: в верхней части амплитуды движения, пройденное расстояние уменьшается, а сила подъема увеличивается.

Приводится в действие механизм электродвигателем, а подключается стандартно к схеме стеклоподъемников ВАЗ-2114.

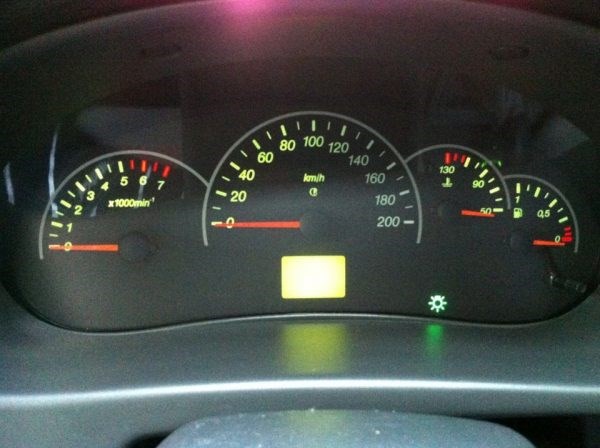

Не горит подсветка панели приборов на Лада Калина — почему и что делать

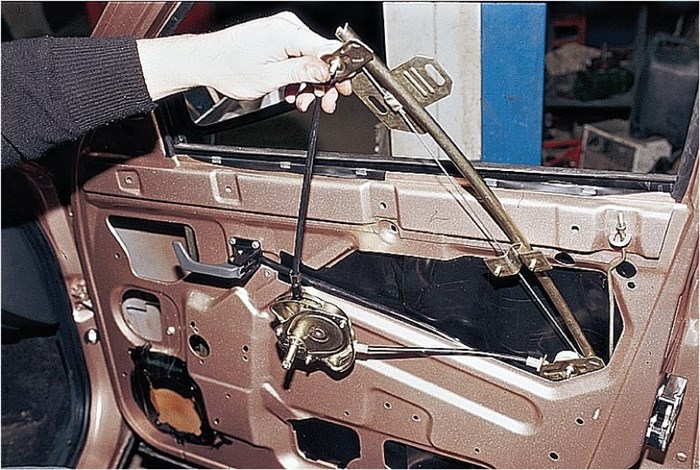

1. Открутить ключом на 10 три гайки, которые удерживают направляющую стекла.


2. Ключом на 8 открутить три гайки, которые фиксируют электродвигатель или редуктор ручного привода.


3. Отсоединить кронштейн крепления стекла от держателя стекла. Для этого нужно открутить два болта на 8 на кронштейне.

Стеклоподъемники ВАЗ-2114: схема подключения. Распиновка кнопки стеклоподъемника Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока . Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

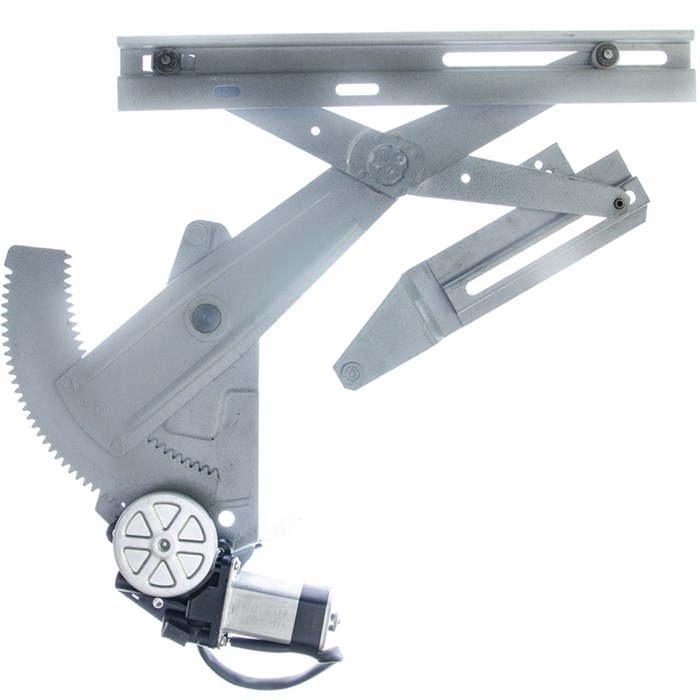

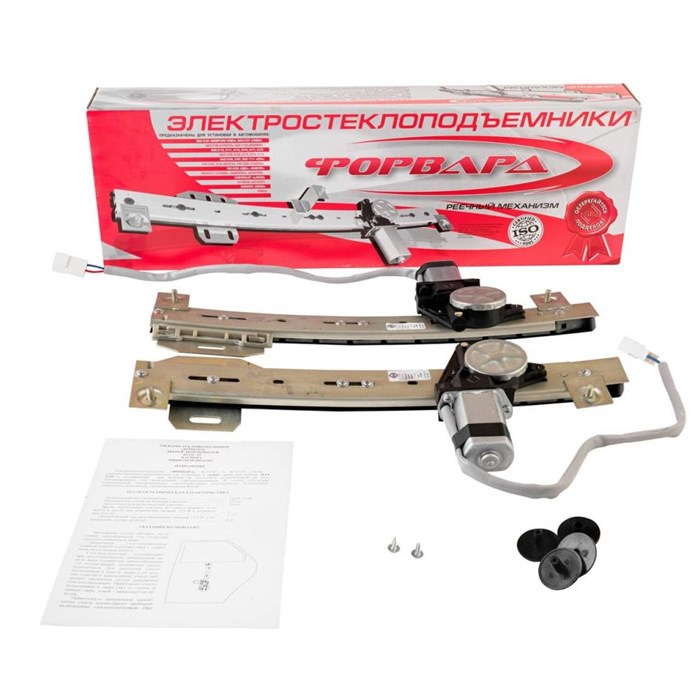

Реечный стеклоподъемник

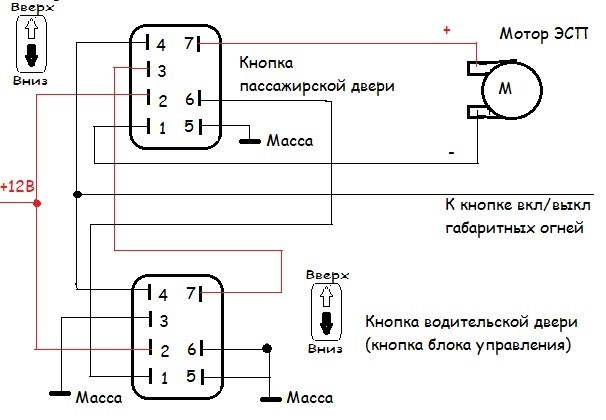

Комплектация автомобиля с электрическим приводом стекол содержит дополнительные пучки проводов, составляющие схему стеклоподъемников ВАЗ-2114. Кроме этого, на обшивку передней пассажирской двери выведена кнопка управления. На водительской двери есть блок кнопок, которые управляют всеми стеклами, имеющими электрическое подключение стеклоподъемников ВАЗ-2114.

1. Монтажный блок.


2. Кнопка ЭСП передней пассажирской двери.


3. Электродвигатель подъемника передней пассажирской двери.


4. Электродвигатель ЭСП водительской двери. водительской двери.


5. Замок зажигания.

Буквой «А» на схеме указываются провода, идущие к питанию схемы, а буквой «В» провода, идущие к габаритным огням.

Подсветка клавиш стеклоподъемников — TCM-Club

1. Открутить снизу три самореза, которые держат пластиковый карман обшивки.


2. Выкрутить два болта, держащие внутреннюю ручку. Чтобы получить доступ к болтам, нужно вытащить при помощи тонкой плоской отвертки круглые заглушки.


3. Снять пластиковую облицовку ручки дверного замка. Для этого ее надо поддеть отверткой и, сдвинув немного в сторону, вытащить из своего углубления.


4. Открутить кнопку блокиратора замка.


5. Снять обшивку. Делается это следующим образом. В щель между обшивкой и каркасом двери вводится плоская монтировка или мощная отвертка. Она должна попасть между дверной клипсой и каркасом двери. Затем нужно отжать именно клипсу, а не обшивку. Иначе крепление клипсы можно сломать, и при последующей установке обшивка не будет плотно сидеть на своем месте. Клипсы установлены по всему периметру двери в количестве 8 штук. Их нужно вытащить поочередно.

Стеклоподъемники ВАЗ-2114: схема подключения. Распиновка кнопки стеклоподъемника После освобождения дверной обшивки не нужно спешить ее снимать. Если это дверь с электрическим приводом, то она соединена пучком проводов, идущих на кнопку стеклоподъемника, распиновка которой состоит из семи контактов, закрытых пластиковым разъемом. Чтобы его разъединить, нужно маленькой отверткой нажать на фиксатор и вытащить ту часть, в которую входят провода.

Наиболее частые причины того, почему не работает стеклоподъемник ВАЗ-2114

Конструктивное решение стеклоподъемного механизма довольно простое, но не надежное. И тот факт, что предохранительный блок размещен в таком месте, куда легко попадает влага и грязь, тоже не является плюсом. Как известно, малейший износ изоляции способен приводить к замыканию и поломке всей системы.

Наиболее частыми причинами, по которым стеклоподъемник выходит из строя являются следующие:

1. Поломка составных частей блока управления.


2. Контакты окислились, и произошло размыкание цепи.


3. Отключение источника питания.


4. Кнопка управления перестала выполнять свои функции.

Да, наиболее часто автолюбители сталкиваются с тем, что эта составная часть стеклоподъемника выходит из строя.

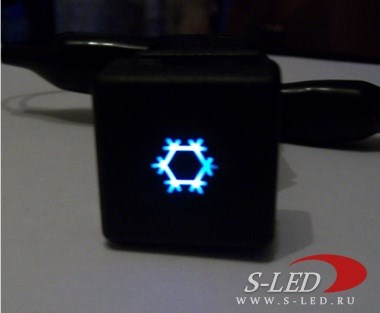

Как переделать цвет кнопок на ваз 2110

1. Для начала отключите минусовую клемму АКБ, чтобы обесточить машину.


2. Снимите рычаги щеток, переведя их в вертикальное положение и открутив крепежные гайки. Выкручивайте гайки аккуратно, дабы не вытолкнуть рычаг. Иначе под действием пружины он вылетит в стекло и разобьет его.


3. Открутив крепежи, рычаги можно снять. Не всегда удается сделать это вручную, потому вооружитесь плоскогубцами. Старайтесь не повредить резьбовой участок. Дабы этого избежать, накрутите гайку обратно на шлицы, но не полностью.


4. Со шлицов с каждой стороны снимите защитные колпачки, выполненные из пластика.


5. Открутите верхние крепежные гайки кронштейном и снимите их. Под ними имеются резиновые шайбы, которые также демонтируются.


6. Поднимите капот и отключите колодку проводов, которая питает двигатель стеклоочистителя.

Демонтаж панели приборов Дело в том, что в старых кнопках в штатном исполнении установлена лампа накаливания и вставлена зелёная пластмаска в виде светофильтра, в основание кнопки, она вытаскивается и путём замены лампы на светодиод (с резистором разумеется) получается желаемого цвета подсветка.

Советы автолюбителей и рекомендации специалистов

Может происходить разрыв по цепи регулировки яркости подсветки. В реостате регулировки есть припаянная пружинка — она имеет свойство отваливаться. Можно просто поставить перемычку, т. е. обойти реостат, тогда не будет регулироваться яркость, или припаять её обратно — нужно будет снять реостат.

Ustov

http://autolada.ru/viewtopic.php?t=100217

Часто разбалтываются контакты ламп, да и горят они очень быстро. Я уже не одну поменял.

kompositor77

http://kalina-club.com.ua/forum/index.php?showtopic=6768

Лампочки подсветки приборов лучше сразу поставить светодиодные, они ненамного дороже, но пасмурным днём или при заходе солнца приборы читаются на ура.. Тем более что никаких переделок не надо, цоколёк подходит…

maxx

http://kalina-club.com.ua/forum/index.php?showtopic=6768

Всё можно сделать самому, все в основном так и делают, ничего сложного, главное, всё открутить не сломать, разъём отсоединить. И проверить лампочки, все ли целые, проверить контакты. Может лампочки некоторые перегорели и кажется, что хуже светит.

privatalex

http://kalina-club.com.ua/forum/index.php?showtopic=6768

У меня тоже была такая проблема. Подсветка непонятным образом то пропадала, то включалась снова. Всё дело в подсветке прикуривателя. Коротит контакт и мозги отключают подсветку. Открутил накладку под рычагом КПП и замотал изолентой провода возле прикуривателя. Всё ОК.

Роман Диденко

https://otvet.mail.ru/question/93393860

Там вертушка такая. Регулировка яркости щитка. Её надо покрутить, не поможет либо заменить либо снимают её совсем и сделать напрямую.

Такси Оса

https://otvet.mail.ru/question/93393860

Если подсветка приборов на «Лада Калина» перестала гореть, то с устранением проблемы затягивать нельзя. Делать это надо в ближайшие сроки. В большинстве случаев, на устранение возникшей проблемы придётся потратить максимум 30–50 минут.

Re: Подсветка клавиш стеклоподъемников

Дорожки или контакты в монтажном блоке

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

На верхнем и нижнем краях направляющей жестко закреплены ролики, по которым проходят тросы, приводящие в движение кронштейн крепления стекла. Достаточно соблюдать указанную последовательность действий предварительно ознакомиться со схемой дворников, чтобы все сделать правильно. Стоимость замены По всем вопросам пишите мне, я обязательно объясню все нюансы!

Сгорела плата

Предохранитель Kilroy писал(а): Красиво. Тоже думаю поменять — у меня там тускло-тускло зеленым светят.
А почему на 3 вольта диоды? Вместо штатных 12-14.

Почему на ВАЗ-2114 пропала подсветка панели приборов: не работает и не горит?

Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу , но не все автолюбители способны на это.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

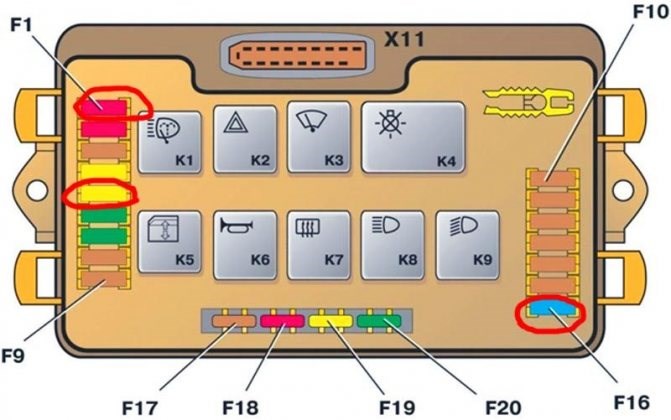

• Предохранитель.
