Расшифровка диагностических кодов ЭБУ (самодиагностика) для Тойота (Toyota)

В этих автомобилях есть диагностические разъемы, которые называются «DLC 1» и «DLC 2» (Data Link Connector). Первый из них представляет собой пластмассовую прямоугольную коробочку, расположенную обычно слева по ходу автомобиля, на ней написано «DIAGNOSTIC». Самодиагностика двигателя выводится через лампочку «CHECK» на щитке приборов.

Но на некоторых машинах вместо лампочки «CHECK» есть лампочка с изображением двигателя, это в общем, одно и то же. Так же имейте в виду, что в некоторых моделях дизельных машин для самодиагностики используется лампочка контроля накала свечей с изображением спирали.

Неисправности автоматической трансмиссии в режиме самодиагностики обычно выводятся через лампочку «OD» ( но это может быть и лампочка «POWER» или «AT CHECK») а неисправности систем «ABS», «TRC», «SRS» через соответствующие контрольные лампочки. Второй диагностический разъем «DLC 2» находится под нижней частью панели с водительской стороны.

Для самодиагностики своих автомобилей фирма «Toyota» использует два типа кодов. Первый — тип 09. Это двухзначный код со следующими параметрами. Ширина импульса — 0,5 секунд. Пауза между импульсами — 0,5 секунд. Пауза между десятками и единицами — 1,5 секунды. Пауза между кодами — 2,5 секунды. Пауза между сериями кодов — 4,5 секунды.

Второй тип кода используемый фирмой «Toyota» — тип 10. Это однозначный код, где количество импульсов равно коду неисправности. Его параметры следующие. Ширина импульса — 0,5 секунд. Пауза между импульсами — 0,5 секунд. Пауза между кодами — 2,5 секунды. Пауза между сериями кодов — 4,5 секунды.

Для того чтобы диагностировать двигатель или автоматическую коробку передач, надо сделать следующее. Откройте капот автомобиля, и, найдя пластиковую коробочку с надписью «DIAGNOSTIC», откройте ее крышечку. С обратной стороны этой крышечки вы увидите маркировку выводов. Далее надо взять любой кусок провода и воткнуть его в разъемы так, чтобы замкнуть выводы «ТЕ1» и «Е1».

Если лампочка «CHECK» моргает непрерывно с интервалом 4,5 секунды, значит в автомобиле используется код тип 10 и также никаких неисправностей в памяти компьютера не зафиксировано. Если лампочка моргает так: вспышка- пауза- вспышка — длинная пауза- вспышка — это значит, у вас в памяти код 21 (двухзначный); если так: вспышка- длинная пауза — вспышка -пауза вспышка — то код 12 и так далее.

Таким образом можно найти диагностический вывод любого автомобиля, имеющего на панели лампочку «CHECK», не рискуя при этом что-нибудь сжечь, т. к. используется «контролька», а для срабатывания системы самодиагностики, даже маломощной лампочки, например от подсветки панели приборов, достаточно.

Коды ошибок Toyota — Расшифровка. Симптомы. Причины.

Расшифровка диагностических кодов ЭБУ (самодиагностика) для Тойота (Toyota) • DRIVER S TALK 15 — Передний правый датчик SRS (замыкание на массу или питание)

Внешнее размещение

Блок в таком случае изготавливается в закрытом корпусе. Он может быть как отдельным элементом, так и совмещенным с ЭБУ двигателя. Встречается различное расположение модуля, например, в приборной панели либо подкапотном пространстве. Пример мозгов автоматической коробки передач показан на рисунке ниже.

Внутри трансмиссии находится большое количество датчиков. При выносе модуля управления за пределы корпуса коробки, возникает необходимость прокладки большого количества проводов. При этом важно, чтобы корпус АКПП оставался герметичным и трансмиссионная жидкость не просачивалась наружу.

Преимуществом такого решения является возможность размещения ЭБУ в любом месте. Это предохраняет электронику от воздействия высоких температур и агрессивной среды. Найти поломку и произвести ремонт при внешнем размещении также проще.

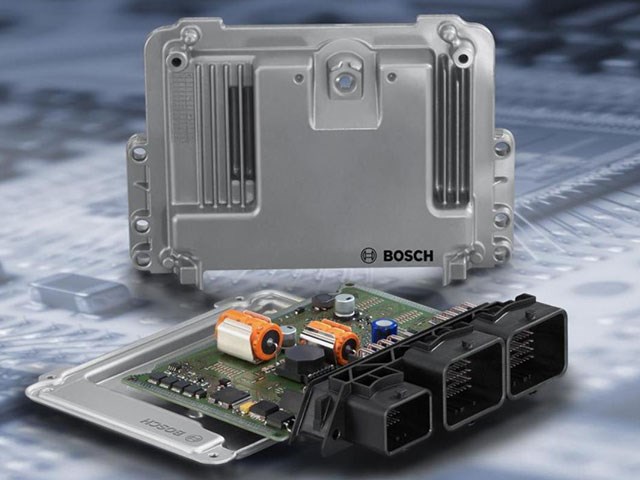

Электронный блок управления (ЭБУ) двигателя: что это такое, где стоит, как проверить на работоспособность

• Постоянная память, которая хранит алгоритм работы. При чип-тюнинге имеется возможность вносить в нее изменения. При обычной эксплуатации авто, данные памяти остаются неизменными;


• Оперативная память. В ней происходит обработка всех данных получаемых с датчиков в режиме реального времени;


• Процессор, выполняющий определенный набор команд. Очень часто имеет объединенный с памятью чип;


• Гальванические развязки. Предотвращают повреждения модуля от некорректной работы датчиков. Также служат для защиты от неправильного подключения измеренных сигналов.

Блок Управления АКПП: Где Находится ЭБУ, Электронное Переключение, Схема, Как Найти Неисправности и Поломки, Диагностика, Тонкости Ремонта 18 — Электромагнитный перепускной клапан

Где стоит блок управления двигателем

В автомобилях вплоть до 90-х годов выпуска наиболее рациональным местом расположения блока управления двигателем считалось пространство в салоне автомобиля возле левой либо правой передней стойки в области ног пассажира или водителя. Прежде всего, считалось, что это наиболее защищенные места с точки зрения механических повреждений и проникновения влаги.

С середины 90-х блоки управления двигателем ставят в подкапотное пространство. Это связано со следующими соображениями:

• под капотом легче производить поиск неисправностей электрических соединений;


• все коммуникации с датчиками двигателя и исполнительными механизмами становятся короче, следовательно, надежнее;


• ЭБУ стали более надежно защищаться от влаги с помощью специальных герметиков.

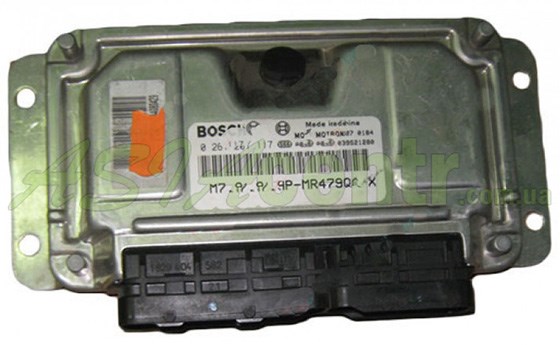

В случае отсутствия справочников найти электронный блок управления двигателя нетрудно, двигаясь по большому жгуту проводов системы управления двигателем. Он обычно представляет небольшой электронный блок в металлическом кожухе с одним или несколькими разъемами в торцевой части.

Во многих случаях получить доступ во внутреннее пространство блока к электрической схеме непросто: она залита компаундами, которые необходимо удалять. Плата, как правило, содержит небольшое количество компонентов.

Неисправность цепи подогрева датчика кислорода. Как устранить ошибку P0135

Принцип работы

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Ошибки хранятся в энергонезависимой памяти вплоть до их удаления с помощью диагностических устройств действующие ошибки удалить нельзя без устранения причины ошибки. цепи питания, в том числе и внутренние, на которые работают встроенные стабилизаторы на 5V и 3,3V;. Статьи и полезности » Неисправности ЭБУ. То, что стоит прочитать По всем вопросам пишите мне, я обязательно объясню все нюансы!

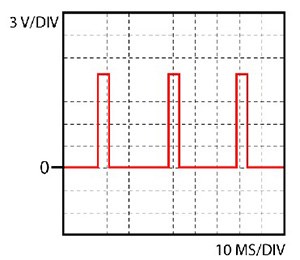

Аппаратные ошибки

• отсутствие напряжения питания на электронных узлах двигателя или пониженное питание;


• обрыв электрических цепей или короткое замыкание;


• некорректные сигналы на выходе датчиков;


• пропуски зажигания и впрыска;


• несоответствие углов зажигания;


• и многие другие.

2 Распиновка разъема В дальнейшем и на этот режим экологи обратили пристальное внимание. Автоконцернам пришлось обеспечить максимально быстрый вывод системы впрыска на «замкнутую петлю», чтобы уложиться в требования эконорм. Так появились кислородные датчики с подогревом, вначале проволочным, а затем и керамическим.

Диагностика проблемы

Ещё кое-что полезное для Вас:

• Почему плохо запускается двигатель на холодную


• Регулятор давления топлива — устройство, принцип работы, неисправности


• Почему на холодном двигателе плавают обороты

Если нет видимых следов обрыва или окисления проводки (не забывайте, что чрезмерный рост сопротивления цепи тоже приведет к возникновению ошибки P0135!), измерьте сопротивление нагревателя тестером. В зависимости от модели конкретного лямбда-зонда оно меняется, но в любом случае будет находиться в пределах 3-20 Ом.

Если измеренное значение отличается на порядок, или тестер показывает полный обрыв, датчик подлежит замене. Обычно керамический нагревательный элемент отказывает из-за растрескивания (часто в вынутом датчике при потряхивании слышен шелест), но в любом случае он неремонтопригоден.

Но, если сопротивление самого нагревателя в норме, проблема кроется уже во внешних цепях. Включив зажигание, проверяем тестером уже контакты на разъеме из «косы». На одном из них напряжение незначительно отличается от бортового, второй прозванивается на «массу» (управляющий подогревом ключ открыт, сопротивление открытого ключа – десятые или сотые доли ома).

Признаки наличия ошибки Р0135

Еще до диагностики ошибки P0135 на ее возможное присутствие могут указать следующие симптомы:

• усложненный запуск двигателя, особенно в холодное время года, сырую погоду;


• изменение характера выхлопных газов (серовато-черный оттенок);


• немного увеличенный расход топлива на единицу пути.

Перечисленные симптомы могут быть следствием других неисправностей, поэтому для точного определения типа ошибки следует провести компьютерную диагностику двигателя.

Можно ли ездить с ошибкой P0135?

• Проблемы с работой самого датчика кислорода. Например, он может выйти из строя;


• Неисправный контакт, питающий датчик кислорода. Например, он может быть окислен;


• Короткое замыкание в цепи или разрыв проводки.

Как избежать ошибок во время поиска и устранения неисправности 23 — Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса

Дизельные двигатели

12 — Датчик положения коленчатого вала

13 — Датчик частоты вращения

14 — Клапан регулировки угла опережения впрыска

15 — Сервопривод дроссельной заслонки

17 — Сигнал блока управления

18 — Электромагнитный перепускной клапан

19 — Датчик положения педали акселератора

22 — Датчик температуры охлаждающей жидкости

24 — Датчик температуры воздуха на впуске

32 — Корректирующие резисторы

35 — Датчик давления наддува

39 — Датчик температуры топлива

42 — Датчик скорости автомобиля

96 — Датчик положения клапана EGR

37 — Датчик частоты вращения входного вала АКПП (Р1705)

38 — Датчик температуры рабочей жидкости АКПП

44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)

46 — Соленоид управления давлением гидроаккумулятора (Р1765)

61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)

67 — Датчик частоты вращения входного вала АКПП

68 — Соленоид управления муфтой блокировки гидротрансформатора

73 — Соленоид муфты блокировки межосевого дифференциала

11 — Обрыв цепи реле электромагнитного клапана

12 — Короткое замыкание в цепи реле э/м клапана

13 — Обрыв в цепи реле электронасоса

14 — Короткое замыкание в цепи реле электронасоса

21 — Обрыв или короткое замыкание в э/м клапане переднего правого колеса

22 — Обрыв или короткое замыкание в э/м клапане переднего левого колеса

23 — Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса

24 — Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса

31 — Неисправность датчика частоты вращения переднего правого колеса

32 — Неисправность датчика частоты вращения переднего левого колеса

33 — Неисправность датчика частоты вращения заднего правого колеса

34 — Неисправность датчика частоты вращения заднего левого колеса

41 — Слишком высокое или слишком низкое напряжение аккумуляторной батареи

43 — Неисправность в цепи датчика замедления

44 — Обрыв или короткое замыкание в цепи датчика замедления

49 — Обрыв в цепи выключателя стоп-сигналов

51 — Короткое замыкание или обрыв цепи питания электронасоса

Внутреннее расположение

Внешнее размещение

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

заводская недоработка как программного обеспечения, так как схемотехники модуля, что особо актуально для отечественных автомобилей;. Среди автоэлектриков есть мнение, что электронная система управления двигателем выходит из строя в последнюю очередь. Схема По всем вопросам пишите мне, я обязательно объясню все нюансы!

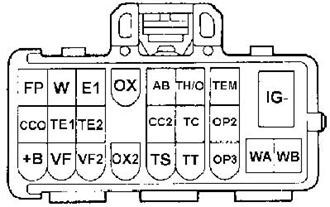

1 Диагностический разъём Toyota 22-pin

Симптомы ошибки P0135 Для того, чтобы проверить электрические соединения узлов схемы с электронным блоком управления двигателем необходимо знать расположение выводов контактов (распиновку), которая также приводится в справочниках:

Диагностический разъём Тойота Королла 2013, 2014, 2015.

У новых владельцев нашего автомобиля возникает вопрос — где находится диагностическая колодка на Королее 2013-2015?

Как и у большинства современных авто, колодка находится под рулём, немного левее. А если быть более точным — над левой ногой водителя или под небольшим бардачком для мелочи, на фото видно:

Диагностический разъём на нашем авто стандарта OBD-2

Распиновка OBD-2 тойота

Написать комментарий

Комментарии

Спасибо за обзор. Перенёс на главный экран телефона. У меня рестайлинговая королла 18 года. Что надо заглянул и купил, очень удобно. Ещё раз спасибо!

Проблемы с софтом

1. Замкните перемычкой выводы TE1 и E1 диагностического разъема.


2. Включите зажигание, установив замок зажигания в положение «ON» и считывайте коды неисправностей по миганию индикатора «CHECK ENGINE».

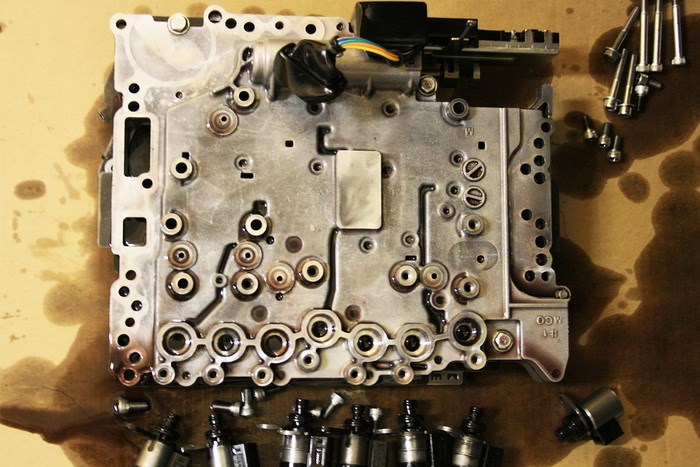

Тонкости ремонта ЭБУ АКПП Во всём многообразии блоков существуют и иные ошибки данной категории. Чаще всего проблемы исправляются перепрошивкой блоков, но иногда их приходится заменять с проведением соответствующей адаптации. Вмешательство в процессоры и память на физическом уровне практического смысла не имеет, а многие чипы вообще не предусматривают технологию ремонтного демонтажа.
