Горит Реле Контроля Исправности Ламп Ваз 2114. Реле к4 ваз 2115 за что отвечает
Реле поворотов Ваз 2114
Основной причиной, по которой указатели поворота перестают работать или работают не корректно, является поломка реле поворотов ваз 2114. Однако встречаются ситуации, которые должны натолкнуть на мысль, что неполадки вызваны проблемами с другими элементами.
- перегоревшая/вышедшая из строя одна или несколько лампочек дадут о себе знать излишне учащенным миганием при включении поворотного сигнала;
- проблемы с переключателем, контактами либо проводкой нужно искать в том случае, если лампы поворота не работают при включении, а сигнал «аварийки» функционирует исправно;
- окисление проводов контактной группы непосредственно в фаре либо на подходах к ней проявляется нестабильной работой поворотных сигналов.
Перед тем, как приступать к ремонту, следует выявить реальную причину и лишь потом приступать к ее устранению. Важно знать, где находится реле поворотов на ваз 2114, поскольку замена именно этого устройства в большинстве случаев решает проблему.

Предохранители и реле ВАЗ 2113, 2114, 2115 | Base-ex
ВАЗ 2115: горит предохранитель F10

Не работают стопы автомобиля ВАЗ 2114 (2113)
- С выключателем (4), которым водитель включает указательные лампочки, выполняя очередной маневр;
- С приборной панелью (7), на которой лампочки-индикаторы показывают, что поворотники включены, или выключены;
- С замком зажигания – плюсовым контактом. Это сделано для того, чтобы при выключенном зажигании сигнальные огни не горели.
- С еще одним рычажным переключателем (8). Именно этим переключателем водитель включает поворотники. Он находится под рулевой колонкой в виде небольшого рычажка;
- Через выключатели реле соединяется с сигнальными лампами (1,5,6).
Блок предохранителей и реле ВАЗ 2115: расшифровка схем, какой за что отвечает Так что в случае возникновения проблем, водитель должен знать, какое реле за что отвечает. Они имеют специальные обозначения, как указано на фото № 3.
Предохранители и реле ВАЗ 2113, 2114, 2115

Чтобы добраться до него нужно нажать на две защелки и снять крышку.

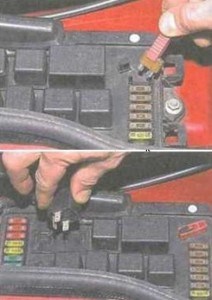

Щипцами вынимаем предохранители, они расположены в блоке.
На внутренней стороне крышки находится сама схема расположения реле и предохранителей.
Монтажный блок предохранителей 2114-3722010-60
Монтажный блок предохранителей 2114-3722010-18
Реле включения очистителей фар (обмотка).
Электродвигатель вентилятора отопителя — предохранитель печки
Моторедуктор очистителя заднего стекла.
Клапаны включения омыва ветрового и заднего стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.
Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.
Указатель температуры охлаждающей жидкости.

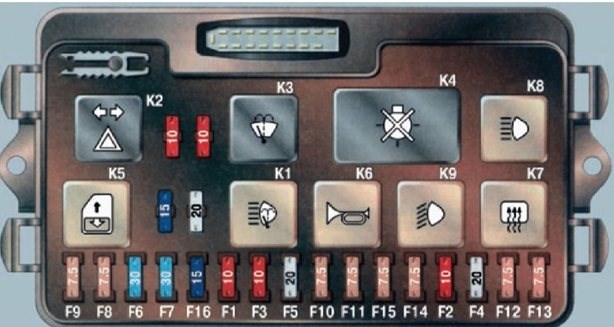

Схема предохранителей ВАЗ 2114, 2115
Расшифровка схемы (наружная цифра в обозначении наконечника провода — номер колодки, внутренняя — условный номер наконечника):
Снятие монтажного блока ВАЗ 2113, 2114, 2115
Вначале необходимо отсоединить минусовую клемму провода от аккумулятора. После в салоне (под приборной панелью слева) нужно отсоединить пять колодок жгутов с проводами внизу блока. Потом снимаем крышку монтажного блока.
Отсоединяем колодку жгута проводов вверху со стороны блока.
Головкой «на 10» с удлинителем отворачиваем гайку левого крепления монтажного блока.
Предохранители ВАЗ 2114: блок и схема предохранителей, описание, проверка, замена
Предохранитель заднего хода

Распространенные причины поломок
Магнитола Дизайн коробки монтажного блока со временем стал современнее. Для упрощения жизни водителей на крышке поместили схему и прикрепили пинцет для замены элементов.
Доработка схемы реле
Алгоритм доработки рассматривается на примере реле, которое работает с использованием контроллера U643B производства китайской компании Atmel. Такие контроллеры часто применяются в схемах электронного оборудования современных легковых автомобилей.
Одна из функций такого контроллера заключается в том, чтобы предупреждать о неисправности лампочек указателя поворотов. Критерием неисправности служит критичное уменьшение тока в цепи, вследствие этого частота мигания резко возрастает.
Схема электронного реле поворотов для светодиодов
Рабочее значение тока светодиода устанавливается на выводе схемы контроллера «Lamp failure detection». Нюанс в том, что КПД светодиодных ламп значительно больше, чем обычных. Неудобство заключается в том, что потребляемый ток снижается, а повышенное мерцание светодиодов воспринимается контроллером как неисправность реле поворотов.
Для того, чтобы избавиться от такого недостатка, просто следует заменить резистор R3 схемы на более мощный. Это приведёт к росту общей нагрузки, и соответственному увеличению силы тока — до значений, при котором мигания поворотников уже не будет.
Альтернативное решение для некоторых автолюбителей состоит в том, что в схеме вырезается тот участок цепи, который отвечает за измерение силы тока. Однако в том действии проявляется и серьёзная проблема.
Обратное восстановление, скорее всего, ничего не даст, поскольку контроллер реле уже «запомнил» свои новые параметры и изменил Device Code.

Пропала «масса» заднего фонаря.
- К4, оно отвечает за исправность ламп сигнализирующих стопсигнал, а также огней габаритов автомобиля;
- К8 отвечает за исправность включения ламп дальнего света автомобиля;
- К9 отвечает за исправность по включению ламп ближнего света машины.
Предохранители в салоне Далее всё собрал и прозвонил, работает хорошо:
Замена предохранителей

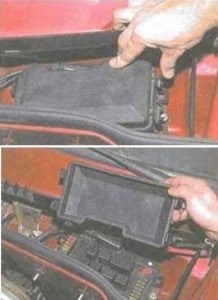

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.
Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

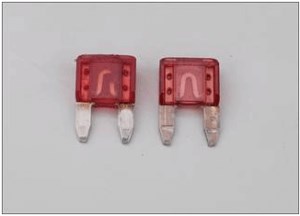

Мы либо просто вынимаем и смотрим – цела ли средняя часть (на фото – слева перегоревший, справа исправный).
Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку.
Делаем следующее: Включаем неработающую цепь (например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.
Ремонт блока предохранителей ВАЗ-2114 — Лада 2108, 1.1 л., 1993 года на DRIVE2
Где находится реле зажигания ВАЗ-2114: фото схемы и видео

Реле контроля исправности ламп на ВАЗ 2114 — Лада 2114, 1.6 л., 2012 года на DRIVE2

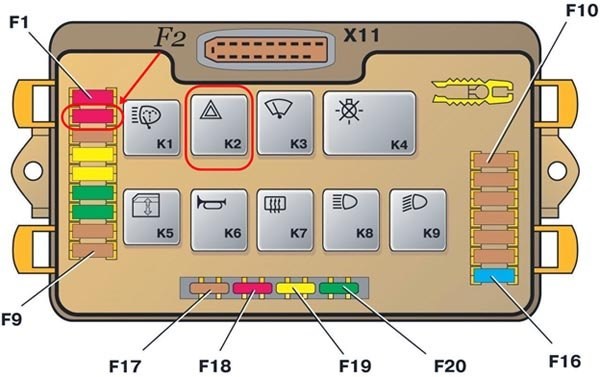

- К1 – реле очистителей фар.
- К2 – реле указателей поворота и аварийной сигнализации.
- К3 – реле очистителя ветрового стекла.
- К4 – реле контроля исправности ламп.
- К5 – реле стеклоподъёмников.
- К6 – реле звуковых сигналов.
- К7 – реле обогрева заднего стекла.
- К8 – реле дальнего света фар.
- К9 – реле ближнего света фар.
- F1-F20 – плавкие предохранители.
Сгорел предохранитель в монтажном блоке. В моторном отсеке автомобилей ВАЗ 2114 и 2115 располагается монтажный блок. Его место расположения можно увидеть на данном фото № 1
Не работают стопы (стоп-сигналы) ВАЗ 2114 (2113), причины неисправности
Не работать может либо один стоп-сигнал, либо сразу два.
1. Перегорела лампа стоп-сигнала в заднем фонаре.
Чаще всего перегорает всего одна лампа, но бывает, что и две.

Лампа стоп-сигнала (стопа) в заднем фонаре автомобиля ВАЗ 2114 (2113)
В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.
2. Окислились контакты в патроне лампы стопа.
При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.
Патрон и контакты лампы стоп-сигнала в заднем фонаре ВАЗ 2114, 2113
Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.
3. Неисправна колодка проводов на задний фонарь (фишка).
Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».
Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.
4. Сгорел предохранитель в монтажном блоке.
Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.
Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.
5. Осыпалась дорожка в плате заднего фонаря.
Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.
Дорожки платы заднего фонаря на стоп-сигнал
Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».
Замена предохранителей на ВАЗ 2115
Реле контроля исправности ламп Для того чтобы снять и поставить на место реле контроля, также не нужно прилагать больших усилий. В своем основании они имеют вилку, и если взяться рукой за него, и с небольшим усилием потянуть вверх, то оно легко снимется. Аналогичным образом его можно поставить на место.
Распиновка блока предохранителей ВАЗ 2115
Наиболее распространенными моделями стали 3722010 (с 2004 года) и 21150 3722 010 10. Набор защитных элементов электрооборудования в них не сильно отличается между собой, но различия есть, и они отражены в расшифровке схем, поданной ниже.
Основной монтажный блок под капотом машины.

Звёздочкой обозначены старые комплектации.
Реле
К1 | Очистители фар |
К2 | Прерыватель поворотников и аварийной сигнализации |
К3 | Стеклоочиститель |
К4 | Целостность ламп |
К5 | Стеклоподъемники |
К6 | Звуковые сигналы |
К7 | Обогрев заднего стекла |
К8 | Дальний света |
К9 | Ближний |
Предохранители | Мощность, А | За что отвечает |
1 | 15 | Главное реле |
2 | 15 | Постоянное питание контроллера |
3 | 15 | Топливный насос |
К4 | Топливный насос |
К5 | Вентилятор системы охлаждения |
К6 | Главное реле |
Предохранитель и реле стартера
Предохранитель прикуривателя
Стоит под номером F4 с номиналом 20 Ампер. В новых промаркирован, как F7 мощностью 30 А. Элемент часто не работает из-за замыканий.
Предохранитель и реле бензонасоса
Помещен в дополнительном монтажном блоке салона под бардачком. Первый промаркирован, как F3 и его мощность 15 А, а номер второго — К4.
Где находится реле и предохранитель зажигания
Находится в салоне, под панелью приборов со стороны водителя.
[ads-pc-4][ads-mob-4]
Предохранитель печки ВАЗ 2115: где находится
F7 и рассчитан на 30 Ампер помещен в салоне.
Вентилятор
Реле поместили в дополнительный блок под бардачком — К5. Вставка находится в основном блоке — F5 номиналом — 20 Ампер.
Генератор
Трехуровневое реле регулятора напряжения поместили на установку. Его можно увидеть сразу у проводов, идущих от последнего.
К1 | Очистители фар |
К2 | Прерыватель поворотников и аварийной сигнализации |
К3 | Стеклоочиститель |
К4 | Целостность ламп |
К5 | Стеклоподъемники |
К6 | Звуковые сигналы |
К7 | Обогрев заднего стекла |
К8 | Дальний света |
К9 | Ближний |
Какой предохранитель сгорел?
- нужно открыть крышку монтажного блока;
- достать прикрепленный к ней пинцет;
- отключить от блока питание;
- найти нужный элемент;
- достать его пинцетом;
- вставить новый.
Предохранитель на бортовой компьютер Схема электронного реле поворотов для светодиодов
