Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка.

Если же замена лампы не дала результатов, то неисправности могут быть следующие:

1. Окислились или подгорели контакты в колодке;


2. Перегорел предохранитель;


3. Вышло из строя реле;


4. Неисправен выключатель;


5. В цепи произошел обрыв.

Ниже подробней рассмотрим, как диагностировать и устранить неисправность.

Двухнитевая лампочка стандарта H4

Замена лампочки

Прежде всего следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту H4, т.е. она имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы.

Следует отметить, что большой популярностью среди автовладельцев пользуются отечественные лампочки «маяк». На них значительно ниже цена, чем на импортные аналоги, но в то же время они не уступают им по качеству.

Менять лампочки желательно одновременно в двух фарах, так как срок эксплуатации у них примерно одинаковый. Кроме того, разные модели ламп могут отличаться свечением.

Инструкция по выполнению этой работы выглядит так:

• Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.


• Далее нужно слегка провернуть металлический обруч, и демонтировать его.

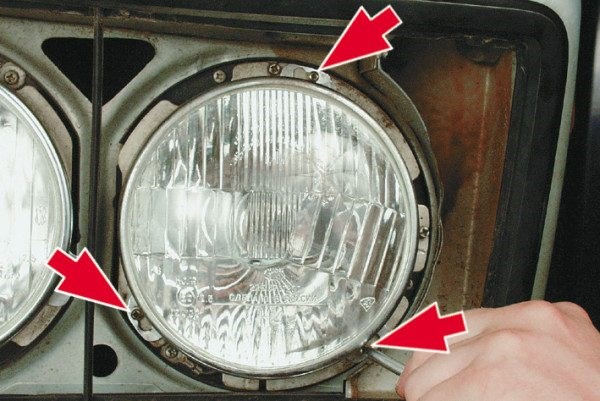

Фиксирующие фару винты

• Теперь можно своими руками вытащить фару и отсоединить ее от колодки. На этом этапе необходимо обратить внимание на контакты разъема. При необходимости их нужно зачистить.


• Затем нужно отстегнуть фиксатор, и извлечь лампочку.


• Далее работа выполняется в обратном порядке – устанавливается новая лампа, которая прижимается фиксатором, и к контактам подключается колодка. Фару в сборе нужно установить на место и зафиксировать обручем. В завершение работы вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.

В процессе замены лампы нельзя касаться пальцами ее стеклянной колбы, иначе она может быстро перегореть. Если вы взялись все же за стекло, поверхность надо протереть смоченной в спирту ваткой.

На этом процесс замены лампочки завершен.

Замена предохранителей

Если после замены лампочки все равно не горит фара ближнего света на 2106, следует проверить предохранители. Находятся они под панелью приборов.

Расположение блока предохранителей

Ваз 2106 Горит Предохранитель Дальнего Света

Ремонт освещения

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы. Автомобиль Жигули 2106 имеет довольно простую электросхему, поэтому найти и устранить неисправности головного освещения несложно. На ваз 2106 почему не работает ближний свет По всем вопросам пишите мне, я обязательно объясню все нюансы!

Блок предохранителей и реле ВАЗ 2106, их описание

1. Выворачиваем крепеж и демонтируем реле света фар для последующей замены;


2. Запоминаем периодичность подключения электропроводки или помечаем их маркером. Снимаем проводку с разъемов устройства;


3. Производим монтаж обновленного устройства в обратной последовательности.

ВАЗ 2106: предохранители. Схема предохранителей ВАЗ 2106 Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Реле и предохранитель стеклоочистителя

1. Демонтируйте уплотнитель на отбортовке стойки водительской дверцы.


2. Подденьте обивку и снимите ее.


3. Выньте держатели, установленные в боковой части. Держатели обязательно при монтаже установить новые.


4. Отогните шумоизоляцию.


5. Отсоедините колодку с проводами реле от основного жгута. Разъем располагается в нижней части приборной панели.


6. Выкрутите два самореза, которыми крепится корпус реле к кузову.

Сняв старое реле, установите на его место новое. Работа выполняется в обратной последовательности. Если замена предохранителей ВАЗ-2106, отвечающих за работу стеклоочистителя, не помогла, то обязательно проверьте целостность проводов и реле.

Предохранители и реле ВАЗ 2106 | Base-ex

F16. Проверьте его мультиметром, при необходимости замените.

1. Частое включение контрольной лампы говорит о том, что неисправен один из повторителей или указателей.


2. Неисправность реле приводит к полному выходу из строя системы оповещения.


3. Кнопка аварийной сигнализации при поломке не позволяет включить указатели.

ВАЗ 2106: предохранители. Схема предохранителей ВАЗ 2106 Читайте также: Замена маслосъёмных колпачков без снятия головки ваз 2112, 16 клапанов, пошаговая инструкция с фото

Устранение других неисправностей

Если не горит ближний свет на ВАЗ 2106, то для обнаружения неисправности понадобится мультиметр, чтобы прозвонить проводку, или хотя бы контрольная лампочка. Проверять цепь и оборудование следует по схеме, которая приведена ниже.

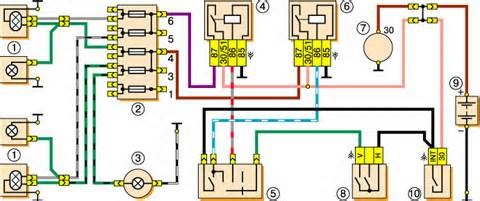

Надо сказать, что нередко выходит из строя реле дальнего и ближнего света на ВАЗ 2106, которые обозначены на схеме под номером 6 и 4.

Обратите внимание!
Реле включения ближнего света фар на ваз 2106 взаимозаменяемо с реле дальнего освещения, так эти устройства однотипные.

1. Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.


2. Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.

Вот, собственно, и все причины, по которым может не работать наружное освещение на «шестерке».

Совет!
Многие автовладельцы интересуются – как улучшить ближний свет на ВАЗ 2106 , который мало кого устраивает? Проблему можно решить довольно просто – подключить ближнее освещение во второй фаре. Дело в том, что в этом приборе также установлена двухнитевая лампа, однако, третий контакт не подключен к цепи.

Замена реле стеклоочистителя ВАЗ 2106 (PC514)

• Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.


• Далее нужно слегка провернуть металлический обруч, и демонтировать его.

Включение головного освещения Замена реле включения света фар (90.3747-10 или 113.3747-10)

Ремонт освещения

Возможные причины неисправности

Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка.

Если же замена лампы не дала результатов, то неисправности могут быть следующие:

• Окислились или подгорели контакты в колодке ;


• Перегорел предохранитель ;


• Вышло из строя реле ;


• Неисправен выключатель ;


• В цепи произошел обрыв .

Ниже подробней рассмотрим, как диагностировать и устранить неисправность.

Замена лампочки

Прежде всего следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту H4, т.е. она имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы.

Следует отметить, что большой популярностью среди автовладельцев пользуются отечественные лампочки «маяк». На них значительно ниже цена, чем на импортные аналоги, но в то же время они не уступают им по качеству.

Совет!
Менять лампочки желательно одновременно в двух фарах, так как срок эксплуатации у них примерно одинаковый. Кроме того, разные модели ламп могут отличаться свечением.

Инструкция по выполнению этой работы выглядит так:

• Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.


• Далее нужно слегка провернуть металлический обруч, и демонтировать его.

• Теперь можно своими руками вытащить фару и отсоединить ее от колодки. На этом этапе необходимо обратить внимание на контакты разъема. При необходимости их нужно зачистить.


• Затем нужно отстегнуть фиксатор, и извлечь лампочку.


• Далее работа выполняется в обратном порядке – устанавливается новая лампа, которая прижимается фиксатором, и к контактам подключается колодка. Фару в сборе нужно установить на место и зафиксировать обручем. В завершение работы вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.

Обратите внимание!
В процессе замены лампы нельзя касаться пальцами ее стеклянной колбы, иначе она может быстро перегореть.
Если вы взялись все же за стекло, поверхность надо протереть смоченной в спирту ваткой.

На этом процесс замены лампочки завершен.

Замена предохранителей

Если после замены лампочки все равно не горит фара ближнего света на 2106, следует проверить предохранители. Находятся они под панелью приборов.

В данном случае надо обратить внимание на два предохранителя:

Надо сказать, что зачастую не работает ближний свет на ВАЗ 2106 по причине отгибания контактов предохранителя или их окисления. В таком случае их нужно подогнуть и зачистить. Если же защищающий элемент расплавился, его необходимо заменить.

Реле Включения Ближнего Света Фар Ваз 2106

• Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.


• Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.

Замена лампочки
Расположение блока предохранителей

Предохранители и реле ВАЗ 2106

Блоки плавких предохранителей цепей электрооборудования (основной и дополнительный) установлены в салоне слева от рулевой колонки под приборной панелью. Номера предохранителей нанесены на крышках блоков. В зависимости от силы максимального тока предохранители имеют разные цвета.

Расшифровка предохранителей:

Замена реле стеклоочистителя (PC514)

Реле стеклоочистителя расположено в салоне на левой боковине кузова под панелью приборов и предназначено для обеспечения прерывистого режима работы. Для выполнения работы потребуются два пластмассовых держателя обивки.

1.Сняв уплотнитель с отбортовки передней стойки двери водителя, отверткой поддеваем обивку боковины и снимаем ее, вынимая два держателя из отверстий в боковине (держатели при этом, как правило, разрушаются). Отгибаем шумоизоляцию.

2. Отсоединяем колодку прово­дов реле от жгута. Разъем находит­ся снизу панели приборов

3. Крестовой отверткой отвора­чиваем два самореза и снимаем реле.

Установка выполняется в обратной последо­вательности. Обивку боковины зак­репляем новыми держателями.

Замена реле-прерывателя указателя поворота и аварийной сигнализации (231.3747 или 23.3747)

Реле-прерыватель установлено на перегородке моторного отсека за щитком приборов. Реле предназна­чено для получения прерывистого светового сигнала указателей пово­рота как в режиме аварийной сиг­нализации, так и в режиме указа­ния поворота и контроля исправ­ности ламп указателей поворота. При перегорании лампы, реле уд­ваивает частоту мигания.

1. Снимаем щиток приборов (см. с. 174, «Щиток приборов — снятие и установка»).


2. Торцовым ключом на 10 мм отворачиваем гайку крепления реле. Под гайкой находятся наконечни­ки двух «массовых» проводов.

Установка всех снятых деталей выполняется в обратной последо­вательности.

Замена реле включения света фар (90.3747-10 или 113.3747-10)

Вывод

1. Пометив или запомнив распо­ложение проводов, отсоединяем их от выводов реле. Для удобства мож­но последовательно отсоединяя про­вода, сразу подключать их к исправ­ному реле.

Новый блок предохранителей ВАЗ 2106 или блок предохранителей 2106 евро

Обратите внимание!
Контакты в блоке предохранителей нельзя замыкать напрямую, так как защищающий элемент мог перегореть по причине выхода из строя электрооборудования, соответственно, это может привести к более серьезным поломкам или даже возгоранию проводки ВАЗ.

Новый блок предохранителей ВАЗ 2106 или блок предохранителей 2106 евро

Установка. Как правильно подключить блок.

• Отключаем массу от аккумулятора.


• Затем откручиваем старый блок предохранителей, аккуратно, чтобы не слетели провода с клем.


• После того, как вы открутили блок необходимо его отвести вниз, насколько это позволяют сделать провода.

Важно. Устанавливать перемычки нужно на те провода, которые идут с напряжением из подкапотного пространства, то есть с провода источника напряжения, устанавливать до предохранителя. Если подключить перемычку после предохранителя, то получится что через один предохранитель проходит ток, который питает два потребителя.

Если же при вытаскивании одного предохранителя все равно горят две фары (например, или работает оборудование) — то перемычка установлена не правильно, проверьте схему подключения.

Ближний свет на 2106: возможные причины неисправностей, замена лампочки и предохранителя

Установка нового блока

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка. Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Назначение предохранителей основного блока По всем вопросам пишите мне, я обязательно объясню все нюансы!

Оплата через PayPal

1. Снимаем щиток приборов (см. с. 174, «Щиток приборов — снятие и установка»).


2. Торцовым ключом на 10 мм отворачиваем гайку крепления реле. Под гайкой находятся наконечни­ки двух «массовых» проводов.


3. Отсоединяем от реле колодку проводов


4. Установка всех снятых деталей выполняется в обратной последо­вательности.

Замена реле включения света фар ВАЗ 2106 (90.3747-10 или 113.3747-10) Наиболее распространенной причиной неисправности головного освещения в любом автомобиле является перегорание лампы. Однако, иногда выходят из строя и другие элементы электрооборудования. Ниже мы рассмотрим возможные причины неисправности ближнего освещения на автомобиле ВАЗ 2106 и способы их устранения.
