Реле ближнего и дальнего света Ваз 2106: распространенные причины выхода из строя, схема и порядок подключения

Иногда случается так, что переключение на дальний свет является причиной отключения ближнего света или полного отключения одной из сторон (дальний и ближний одновременно). Чаще всего это связано с закислением массы одной из фар. Также причиной могут являться предохранители и реле, которые можно легко проверить.

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной.

Такой узел как реле является своеобразным коммутатором, который позволяет с помощью узлов с малым током (кнопок и переключателей) включать узлы с большим током в нашем случае передние фары автомобиля. Если бы данного узла не было, то кнопка от высокой нагрузки могла бы просто-напросто расплавиться, поэтому важность реле очень велика.

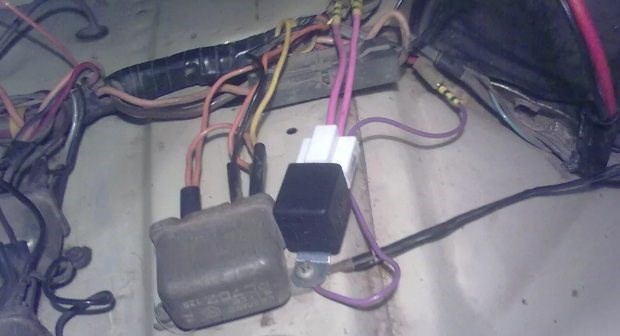

На фото: Большинство реле Ваз 2106 выглядят примерно так, может незначительно отличаться размер и положение контактов

Почему не работает ближний свет ваз 2106

Другие причины

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

А вот галогенные и другие газовые лампы могут начать светить менее ярко из-за плохой герметичности. При установке биксенона на ВАЗ 2106 можно заменить как все четыре фары, так и две из них, например, наружные т. Ближний свет на 2106: возможные причины неисправностей, замена лампочки и предохранителя По всем вопросам пишите мне, я обязательно объясню все нюансы!

Перегорело реле ближнего и дальнего света Ваз 2106: как исправить проблему

• выход из строя (перегорание) внутри реле контактных пластин (в народе их именуют “пятаками”), уменьшение площади их контакта, “залипание”;


• обрыв (обгорание) втягивающей и/или удерживающей обмотки;


• деформация или ослабление возвратной пружины;


• короткое замыкание во втягивающей или удерживающей обмотке.

Перегорело реле ближнего и дальнего света Ваз 2106: как исправить проблему В данном случае надо обратить внимание на два предохранителя:

Порядок работы и характеристики реле дальнего и ближнего света «шестерки»

Обычная кондиция контактной группы – в разомкнутом виде. Замыкание контактов реле дальнего и ближнего света «шестерки» происходит при включении оптики.

• Напряжение подключения реле при 20-30 °С — 8 В,


• Зазор меж разомкнутыми контактами, мм, не менее. 0,02,


• Сопротивление релейной обмотки при температуре 20 ° С — 5 Ом.

Рекомендация: при поломке реле дальнего и ближнего света ВАЗ 2106 предлагается производить замену изделий целиком, т. к. ремонт экономически нецелесообразен из-за дешевизны нового устройства.

Ваз 2106 не Горит Правая Фара Дальнего

• Открутить болтики крепления ободка неисправной фары


• Повернуть стекло по часовой стрелке и вытащить фару из корпуса


• Отключить провода от контактов


• Нажать фиксатор и аккуратно извлечь лампочку

Горит только одна фара. Ближний свет фар не горит, а дальний горит? Способы решения проблемы далекий и
ближний свет
сопротивление между разъемами «85» и «86» составляет 65. 80 Ом. Они взаимозаменяемы с
световое реле ВАЗ 2106 с номерами 113,3747.

Распространенные причины выхода из строя

На фото: Реле дальнего света фар Ваз 2106

Чаще всего реле ближнего и дальнего света фар на автомобиле Ваз 2106 выходит из строя по следующим причинам:

1. При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.


2. Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.


3. Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.


4. Большой ток разряда после остановки мотора. Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

К внешним признакам поломки реле света Ваз 2106 относятся следующие аспекты:

Неисправность в работе реле является одной из причин того, что перестало работать электрооборудование автомобиля.

А причин его поломки может быть несколько:

• выход из строя (перегорание) внутри реле контактных пластин (в народе их именуют “пятаками”), уменьшение площади их контакта, “залипание”;


• обрыв (обгорание) втягивающей и/или удерживающей обмотки;


• деформация или ослабление возвратной пружины;


• короткое замыкание во втягивающей или удерживающей обмотке.

Если вы обнаружили хотя бы один из перечисленных признаков, то следующим шагом по устранению поломки будет проведение детальной диагностики.

Пошаговая инструкция замены

• Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86).


• Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).

Перегорел предохранитель Ознакомиться с дополнительной полезной информацией по озвученной теме вы можете из видео в этой статье.

Ремонт освещения

Возможные причины неисправности

Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка.

Если же замена лампы не дала результатов, то неисправности могут быть следующие:

• Окислились или подгорели контакты в колодке,


• Перегорел предохранитель,


• Вышло из строя реле,


• Неисправен выключатель,


• В цепи произошел обрыв.

Ниже подробней рассмотрим, как диагностировать и устранить неисправность.

Замена лампочки

Прежде всего следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту H4, т.е. она имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы.

Следует отметить, что большой популярностью среди автовладельцев пользуются отечественные лампочки «маяк». На них значительно ниже цена, чем на импортные аналоги, но в то же время они не уступают им по качеству.

Совет!
Менять лампочки желательно одновременно в двух фарах, так как срок эксплуатации у них примерно одинаковый. Кроме того, разные модели ламп могут отличаться свечением.

Инструкция по выполнению этой работы выглядит так:

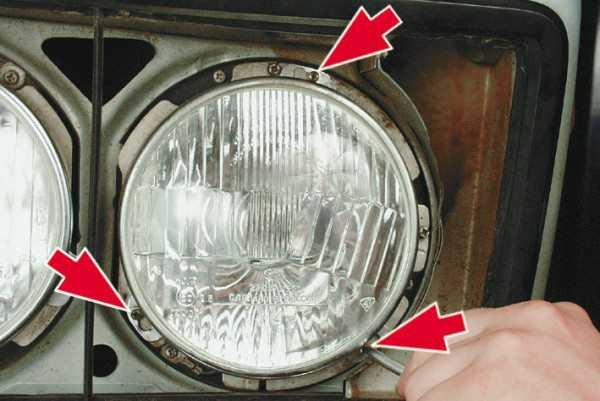

• Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.


• Далее нужно слегка провернуть металлический обруч, и демонтировать его.

Фиксирующие фару винты

• Теперь можно своими руками вытащить фару и отсоединить ее от колодки. На этом этапе необходимо обратить внимание на контакты разъема. При необходимости их нужно зачистить.


• Затем нужно отстегнуть фиксатор, и извлечь лампочку.


• Далее работа выполняется в обратном порядке – устанавливается новая лампа, которая прижимается фиксатором, и к контактам подключается колодка. Фару в сборе нужно установить на место и зафиксировать обручем. В завершение работы вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.

Обратите внимание!
В процессе замены лампы нельзя касаться пальцами ее стеклянной колбы, иначе она может быстро перегореть.
Если вы взялись все же за стекло, поверхность надо протереть смоченной в спирту ваткой.

На этом процесс замены лампочки завершен.

Замена предохранителей

Если после замены лампочки все равно не горит фара ближнего света на 2106, следует проверить предохранители. Находятся они под панелью приборов.

В данном случае надо обратить внимание на два предохранителя:

Надо сказать, что зачастую не работает ближний свет на ВАЗ 2106 по причине отгибания контактов предохранителя или их окисления. В таком случае их нужно подогнуть и зачистить. Если же защищающий элемент расплавился, его необходимо заменить.

Замена реле света «шестерки»

Тюнинг

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

основными преимуществами поликарбоната по сравнению с акрилом являются его более высокая ударопрочность и повышенная светопропускная способность;. Принцип работы основан на свечении газовой смеси после поступления высокочастотного импульса, в конструкции нет стандартной нити накаливания. Очистка оптики По всем вопросам пишите мне, я обязательно объясню все нюансы!

Замена лампочки

• Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.


• Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.

Почему лампочки ближнего света часто перегорают В автомобиле ВАЗ 2106 первоначально использовались реле фар типа РС-527, на смену которым впоследствии пришли реле 113.3747–10. Оба реле расположены в отсеке силового агрегата на брызговике справа по ходу движения автомобиля. По своим техническим характеристикам реле ближнего и дальнего света идентичны:

Устранение других неисправностей

Если не горит ближний свет на ВАЗ 2106, то для обнаружения неисправности понадобится мультиметр, чтобы прозвонить проводку, или хотя бы контрольная лампочка. Проверять цепь и оборудование следует по схеме, которая приведена ниже.

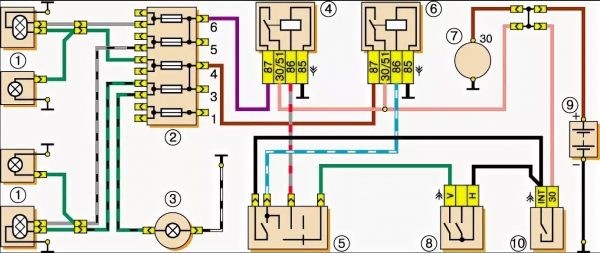

Схема включения фар

Надо сказать, что нередко выходит из строя реле дальнего и ближнего света на ВАЗ 2106, которые обозначены на схеме под номером 6 и 4.

Реле ближнего света на ВАЗ 2106 (под № 3)

Обратите внимание! Реле включения ближнего света фар на ваз 2106 взаимозаменяемо с реле дальнего освещения, так эти устройства однотипные.

1. Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.


2. Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.

Вот, собственно, и все причины, по которым может не работать наружное освещение на «шестерке».

Совет! Многие автовладельцы интересуются – как улучшить ближний свет на ВАЗ 2106 , который мало кого устраивает? Проблему можно решить довольно просто – подключить ближнее освещение во второй фаре. Дело в том, что в этом приборе также установлена двухнитевая лампа, однако, третий контакт не подключен к цепи.

Стёкла

1. Выворачиваем крепеж и демонтируем реле света фар для последующей замены;


2. Запоминаем периодичность подключения электропроводки или помечаем их маркером. Снимаем проводку с разъемов устройства;


3. Производим монтаж обновленного устройства в обратной последовательности.

Распространенные причины выхода из строя Рассмотрим основные причины, почему могут перегорать лампы на фарах:

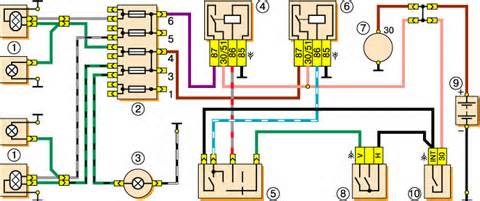

Электрическая схема

Электросхема подключения фар ВАЗ 2106 включает:

1. Собственно фары.


2. Предохранители.


3. Индикатор работы дальнего света фар на спидометре.


4. Реле ближнего света.


5. Переключатель режимов.


6. Реле дальнего света.


7. Генератор.


8. Выключатель наружного освещения.


9. Аккумулятор.


10. Ключ зажигания.

Подрулевой переключатель

Подрулевой выключатель на «шестёрке» является трёхрычажным (дальний, ближний свет и габариты) и крепится хомутом к кронштейну рулевого вала

Реле фар

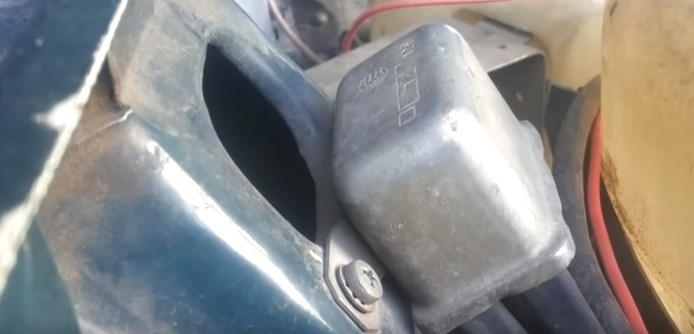

В автомобиле ВАЗ 2106 первоначально использовались реле фар типа РС-527, на смену которым впоследствии пришли реле 113.3747–10. Оба реле расположены в отсеке силового агрегата на брызговике справа по ходу движения автомобиля. По своим техническим характеристикам реле ближнего и дальнего света идентичны:

В нормальном состоянии контакты реле фар являются разомкнутыми: замыкание происходит при включении ближнего или дальнего света подрулевым переключателем. Ремонт реле при выходе их из строя чаще всего нецелесообразен: ввиду их невысокой стоимости проще заменить на новые.

Автоматическое включение фар

Те из водителей, кто не доверяет собственной памяти, выполняют несложную модификацию электросхемы ВАЗ 2106, в результате чего ближний свет автомобиля включается автоматически

Mager73

https://www.drive2.ru/l/288230376151984970/

Существуют и другие варианты автоматического включения фар, например, через датчик давления масла, и любой автолюбитель может выбрать наиболее приемлемый для себя способ.

Видео: один из способов автоматизировать включение ближнего света на ВАЗ 2106

Перегорела лампа

Настройка света фар своими руками
