Не Горит Одна Лампа Дальнего Ваз 2101 • Замена лампочки

Реле ближнего и дальнего света Ваз 2106 – за что отвечает

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной.

Такой узел как реле является своеобразным коммутатором, который позволяет с помощью узлов с малым током (кнопок и переключателей) включать узлы с большим током в нашем случае передние фары автомобиля. Если бы данного узла не было, то кнопка от высокой нагрузки могла бы просто-напросто расплавиться, поэтому важность реле очень велика.

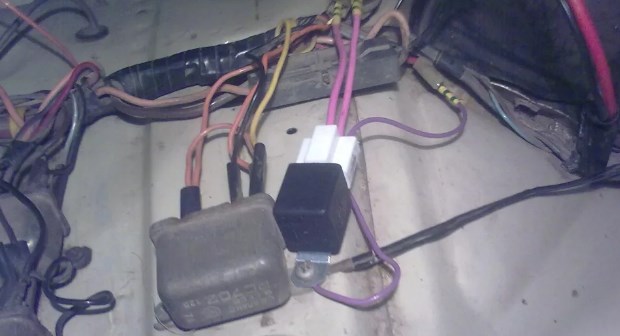

На фото: Большинство реле Ваз 2106 выглядят примерно так, может незначительно отличаться размер и положение контактов

Не горят фары ВАЗ 2114, 2115: причины неисправности ближнего и дальнего света

1. При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.


2. Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.


3. Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.


4. Большой ток разряда после остановки мотора. Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

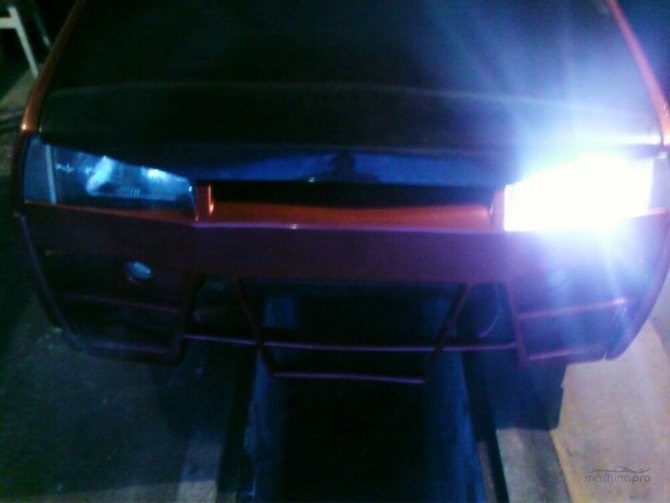

Горит только одна фара. Ближний свет фар не горит, а дальний горит? Способы решения проблемы Однако если перегорание происходит с завидной частотой, то проблема кроется в пробое проводки. Для того чтобы это определить «прозвоните» все элементы электрической цепи либо обратитесь в сервисный центр.

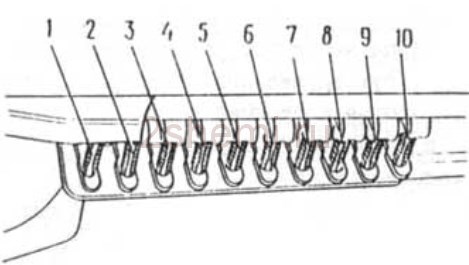

Блок предохранителей и реле ВАЗ 2101

На копейке устанавливали только электромагнитные реле, и большинство из них было расположено под капотом автомобиля. Только реле указателей поворотов был установлен под щитком приборов.

1. Предохранитель №1 (16А) защищал клаксон, розетку для аварийной переноски, плафоны освещения в салоне, прикуриватель и стоп-сигналы;


2. Предохранитель №2 (8А) обслуживал электрическую цепь реле и двигателя стеклоочистителя, электрический двигатель отопителя салона;


3. Предохранитель №3 (8А) – контрольная лампа включения дальнего света и левая фара (дальний свет);


4. Предохранитель №4 (8А) – правая фара (дальний свет);


5. Предохранитель №5 (8А) – ближний свет левой фары 2101;


6. Предохранитель №6 (8А) – ближний свет правой фары 2101;


7. Предохранитель №7 (8А) – контрольная лампа габаритного света, левая лампа подфарника, габаритный свет правого заднего фонаря, освещение багажника, заднего номерного знака, лампа подсветки комбинации приборов;


8. Предохранитель №8 (8А) – габаритный свет правого подфарника, подсветка прикуривателя, габаритный свет левого заднего фонаря, лампа освещения подкапотного пространства;


9. Предохранитель №9 (8А) защищал контрольные лампы на приборной панели: лампу давления масла, лампу температуры охлаждающей жидкости, контрольную лампу уровня топлива и уровня тормозной жидкости, указатели поворота и лампу низкого заряда АКБ;


10. Предохранитель №10 (8А) защищал цепь обмотки возбуждения генератора и регулятор напряжения.

Схема ВАЗ-2101 | 2 Схемы

Схема блока зажигания

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если во время поездки вы увидели, что пропал ближний свет на ваз 2114, то следует как можно быстрее вернуться и произвести ремонт. Достаточно открыть капот при выключенном зажигании, снять защитный короб с обеих сторон фары, вытащить контактную группу, отсоединить пружинные фиксаторы, вынуть перегоревшую лампочку и поставить новую. Разбираемся с вопросом, почему не горит ближний свет, а дальний горит на ВАЗ 2114 По всем вопросам пишите мне, я обязательно объясню все нюансы!

Перегорело реле ближнего и дальнего света Ваз 2106: как исправить проблему

Почему не горит ближний свет на оке Как можно видеть, возможных причин неисправности не так много, и найти их при правильном проведении диагностики будет несложно.

Диагностика

При возникновении проблем со световой аппаратурой автомобиля следует как можно быстрее выявить причину неисправности и устранить ее. Поиск следует начинать с самых простых и одновременно — наиболее частых причин. Так, если у вас не горит ближний свет ваз 2114 одна фара, то скорее всего причина в том, что перегорела лампочка этой фары.

Одновременное перегорание сразу двух лампочек в обоих фарах также бывает, но крайне редко. Как правило, это происходит при резких перепадах напряжения в сети и сопровождается серьезными повреждениями другой электронной аппаратуры. Проверить исправность лампочек очень просто — стоит лишь заменить их на новые.

Отправляясь в поездку, следует обязательно иметь при себе комплекты запасных ламп.

Для того, чтобы проверить целостность электрической цепи, следует «прозвонить» тестером провода, ведущие к фарам от блока предохранителей. Если сигнал есть, значит провода исправны, если нет, значил случился разрыв и провода следует заменить новыми.

Следующим этапом проверки (хотя его можно выполнять и в самую первую очередь) будет проверка предохранителей, расположенных в общем блоке. За защиту фар в данном случае отвечают сразу два 7,5 амперных предохранителя, маркируемых как F12 и F13. Первый из них стоит в цепи правой фары, а второй — левой.

Выход одного из них приведет к поломке света только с одной стороны (эта особенность, наравне с перегоранием одной лампочки, может быть причиной того, почему горит лишь одна фара). Решить указанную проблему крайне просто — следует лишь поменять предохранители на другие, рассчитанные на такую же силу тока.

Заканчивая разговор о возможных неисправностях, стоит упомянуть о крайне редкой, но возможной причине — поломке реле К9 (оно располагается в общем блоке). В случае, если полная проверка всех электронных элементов и замена кнопки включения не дали результатов, то следует выполнить замену и этого реле. Такая замена должна помочь исправить ситуацию и вернуть обе фары к работе.

Не горит правая фара ближнего света

1. Выключить зажигание и вынуть ключ из замка.


2. Открыть капот.


3. Открутить блок фар (для этого следует вывинтить болты с двух сторон) и извлечь его.


4. Демонтировать контактную группу, отсоединив ее от отражателя (эту процедуру следует делать крайне аккуратно).


5. Найдя пружинные зажимы, разжать их.


6. Извлечь нерабочую лампочку.


7. Вставить новую лампочку в освободившийся патрон.

Где расположено реле ближнего и дальнего света Ваз 2106 В первую очередь стоит проверить целостность спирали, визуально это можно сделать только имея хорошее зрение, а проще установить заведомо рабочую лампу и убедиться в том, что перегорела спираль.

Не горит ближний свет

Почему не горит ближний свет? Если не горит ближний свет, то возможны следующие причины неисправности:

1. Не горит лампа ближнего света. В наших авто установлены двухнитиевые галогенные лампы, т.е. и ближний и дальний свет фар даёт одна лампа, просто загораются разные нити лампа. Замените лампу на заведомо рабочую. Чтобы узнать, как праильно заменить лампу, смотрите в статье


2. Перегорел предохранитель. Перегорел предохранитель ближнего света, проверьте предохранитель, замените его. Ответы как найти, проверить и заменить предохранитель вы найдёте в статье .


3. Окислились провода. Смотрим в блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Они могут отсоединиться, плохо закреплены, окислиться. Исправляем. Так же смотрим провода на соединении с самой лампой, возможно окислилась контактная группа фары.


4. Кнопка включения ближнего. Дело в том, что возможно сломался включатель (кнопка) ближнего света или габаритных огней. Проблема типичная: отошёл или окислился провод.


5. Постоянно перегорает предохранитель ближнего света. Такая ситуация часто встречается у владельцев нашемарок. Тут может быть 2 варианта:

• где то коротит провод;


• опять же плохой контакт с предохранителем.

Если же вам ничего не помогло, то советую прозвонить проводку. Если с электрикой вы на ВЫ, то лучше обратиться к профессионалу.

Возможные причины и диагностика неисправности

• Фокусировка ближнего света. В европейских фарах пучок света направлен на дорожное полотно и правую обочину, в американских фокусировка равномерная, световой поток освещает дорогу, обе обочины и знаки, размещённые над дорогой.


• Форма пучка света. Европейский стандарт направлен на более чёткое определение дорожных знаков, улучшение их читабельности в темноте. Американский тип предполагает освещение дорожного полотна, концентрируя основное внимание на общей освещённости.


• Чёткость границ светового потока. В отличие от американского типа, европейский стандарт имеет более чёткие грани освещённости. Это даёт возможность применять мощные лампы и минимизировать риск ослепить встречного водителя.


• Сложность регулировки. Система европейских фар позволяет выполнять регулировку «на глаз» благодаря наличию нескольких сфер. В американском стандарте выполнение аналогичной процедуры является боле сложным мероприятием. Выполнить задачу регулировки фар американского стандарта с качественным результатом под силу только настоящему специалисту.

Вентилятор отопителя Жигули Основной блок предохранителей находится в салоне под панелью со стороны водителя.

Ремонт освещения

Возможные причины неисправности

Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка.

Если же замена лампы не дала результатов, то неисправности могут быть следующие:

• Окислились или подгорели контакты в колодке ;


• Перегорел предохранитель ;


• Вышло из строя реле ;


• Неисправен выключатель ;


• В цепи произошел обрыв .

Ниже подробней рассмотрим, как диагностировать и устранить неисправность.

Замена лампочки

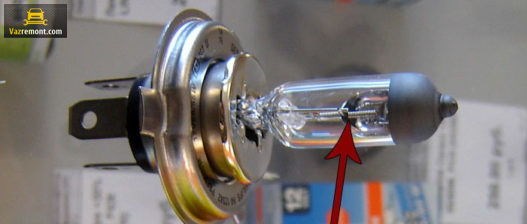

Прежде всего следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту H4, т.е. она имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы.

Следует отметить, что большой популярностью среди автовладельцев пользуются отечественные лампочки «маяк». На них значительно ниже цена, чем на импортные аналоги, но в то же время они не уступают им по качеству.

Совет!
Менять лампочки желательно одновременно в двух фарах, так как срок эксплуатации у них примерно одинаковый. Кроме того, разные модели ламп могут отличаться свечением.

Инструкция по выполнению этой работы выглядит так:

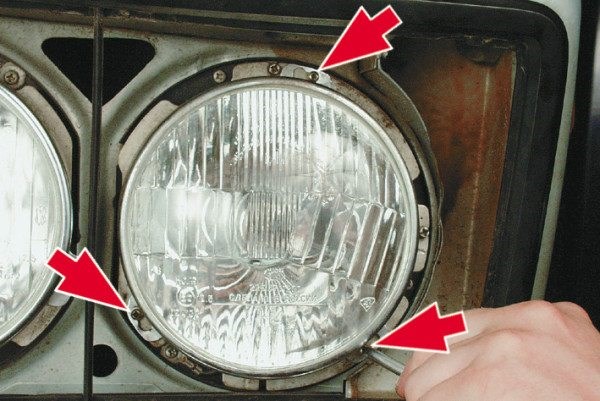

• Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.


• Далее нужно слегка провернуть металлический обруч, и демонтировать его.

• Теперь можно своими руками вытащить фару и отсоединить ее от колодки. На этом этапе необходимо обратить внимание на контакты разъема. При необходимости их нужно зачистить.


• Затем нужно отстегнуть фиксатор, и извлечь лампочку.


• Далее работа выполняется в обратном порядке – устанавливается новая лампа, которая прижимается фиксатором, и к контактам подключается колодка. Фару в сборе нужно установить на место и зафиксировать обручем. В завершение работы вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.

Обратите внимание!
В процессе замены лампы нельзя касаться пальцами ее стеклянной колбы, иначе она может быстро перегореть.
Если вы взялись все же за стекло, поверхность надо протереть смоченной в спирту ваткой.

На этом процесс замены лампочки завершен.

Замена предохранителей

Если после замены лампочки все равно не горит фара ближнего света на 2106, следует проверить предохранители. Находятся они под панелью приборов.

В данном случае надо обратить внимание на два предохранителя:

Надо сказать, что зачастую не работает ближний свет на ВАЗ 2106 по причине отгибания контактов предохранителя или их окисления. В таком случае их нужно подогнуть и зачистить. Если же защищающий элемент расплавился, его необходимо заменить.

Ремонт освещения

• Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.


• Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.

Наружное освещение Отверните гайку крепления троса спидометра и.

Диагностика

При возникновении проблем со световой аппаратурой автомобиля следует как можно быстрее выявить причину неисправности и устранить ее. Поиск следует начинать с самых простых и одновременно — наиболее частых причин. Так, если у вас не горит ближний свет ваз 2114 одна фара, то скорее всего причина в том, что перегорела лампочка этой фары.

Одновременное перегорание сразу двух лампочек в обоих фарах также бывает, но крайне редко. Как правило, это происходит при резких перепадах напряжения в сети и сопровождается серьезными повреждениями другой электронной аппаратуры. Проверить исправность лампочек очень просто — стоит лишь заменить их на новые.

Отправляясь в поездку, следует обязательно иметь при себе комплекты запасных ламп.

Для того, чтобы проверить целостность электрической цепи, следует «прозвонить» тестером провода, ведущие к фарам от блока предохранителей. Если сигнал есть, значит провода исправны, если нет, значил случился разрыв и провода следует заменить новыми.

Следующим этапом проверки (хотя его можно выполнять и в самую первую очередь) будет проверка предохранителей, расположенных в общем блоке. За защиту фар в данном случае отвечают сразу два 7,5 амперных предохранителя, маркируемых как F12 и F13. Первый из них стоит в цепи правой фары, а второй — левой.

Выход одного из них приведет к поломке света только с одной стороны (эта особенность, наравне с перегоранием одной лампочки, может быть причиной того, почему горит лишь одна фара). Решить указанную проблему крайне просто — следует лишь поменять предохранители на другие, рассчитанные на такую же силу тока.

Заканчивая разговор о возможных неисправностях, стоит упомянуть о крайне редкой, но возможной причине — поломке реле К9 (оно располагается в общем блоке). В случае, если полная проверка всех электронных элементов и замена кнопки включения не дали результатов, то следует выполнить замену и этого реле. Такая замена должна помочь исправить ситуацию и вернуть обе фары к работе.

Содержание

• перегорание лампочек;


• окисление контактов на цоколях лампочек либо в гнездах патронов;


• разрыв электрической цепи;


• перегорание предохранителей;


• поломка кнопки выключения/включения.

Видео: Реле ближнего и дальнего света Ваз 2106 (установка) Прежде всего следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту H4, т.е. она имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы.
