Не Горят Фары Ближнего Света Ваз 2106 © Замена предохранителей

Реле ближнего и дальнего света Ваз 2106 – за что отвечает

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной.

Такой узел как реле является своеобразным коммутатором, который позволяет с помощью узлов с малым током (кнопок и переключателей) включать узлы с большим током в нашем случае передние фары автомобиля. Если бы данного узла не было, то кнопка от высокой нагрузки могла бы просто-напросто расплавиться, поэтому важность реле очень велика.

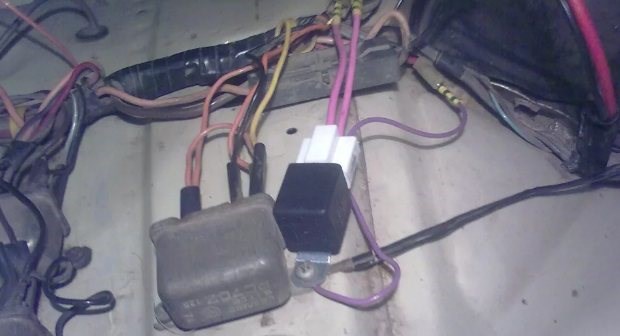

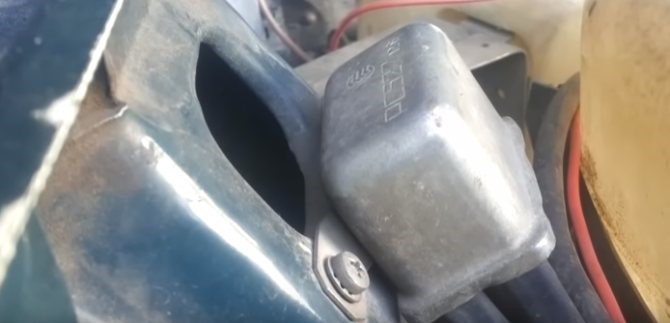

На фото: Большинство реле Ваз 2106 выглядят примерно так, может незначительно отличаться размер и положение контактов

Как подключить реле света на ВАЗ 2106 — схема и порядок выполнения работ

• Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86).


• Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).

Перегорело реле ближнего и дальнего света Ваз 2106: как исправить проблему Как альтернативу ксенону используют светодиодные блоки. Для комплектации ВАЗ самыми востребованными считаются комплекты Sho-Me G1.2 H4 30W. В корпус фары монтируются по три блока светодиодов, которые обеспечивают головное освещение. Преимущество светодиодных фар в сравнении со штатной оптикой:

Порядок работы и характеристики реле дальнего и ближнего света «шестерки»

Обычная кондиция контактной группы – в разомкнутом виде. Замыкание контактов реле дальнего и ближнего света «шестерки» происходит при включении оптики.

• Напряжение подключения реле при 20-30 °С — 8 В,


• Зазор меж разомкнутыми контактами, мм, не менее. 0,02,


• Сопротивление релейной обмотки при температуре 20 ° С — 5 Ом.

Рекомендация: при поломке реле дальнего и ближнего света ВАЗ 2106 предлагается производить замену изделий целиком, т. к. ремонт экономически нецелесообразен из-за дешевизны нового устройства.

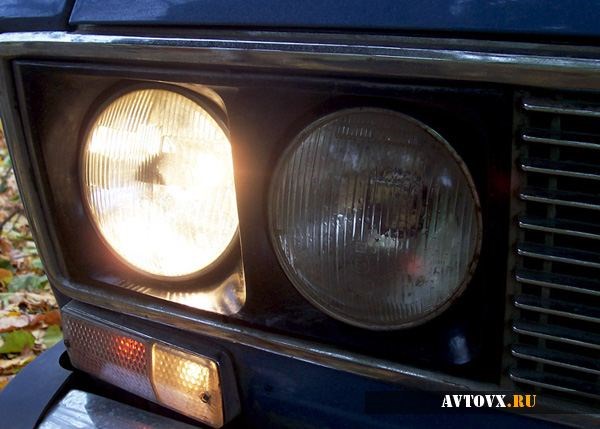

Не горит лампочка ближнего света: основные причины и устранение неисправности

1. Перегорела сама лампочка.


2. Вышел из строя предохранитель или блок предохранителей.


3. Перегорание, разрыв электропровода.


4. Окисление наконечников контактов, ток не проходит по цепи.


5. Ослабление крепежа электропровода.


6. Поломка реле переключения или окисление конкретного контакта подрулевого переключателя наблюдается, если нет переключения с дальнего света на ближний и наоборот.

Почему пропадает дальний свет на ВАЗ Контрольная лампа дальнего на приборке горит? Значит — не предохранитель. Смотри лампу и проводку до нее.

Замена реле включения фар Ваз 2106 Жигули

↓ Комментарии ↓

1.0 Общие сведения 1.1 Техника безопасности

2.0 Диагностика неисправностей 2.1 агностика неисправностей двигателя и его систем 2.2 Диагностика неисправностей сцепления 2.3 агностика неисправностей коробки передач 2.4 Диагностика неисправностей карданной передачи, заднего моста, ходовой части, рулевого управления и тормозной системы 2.5 Диагностика неисправностей кузова 2.6. Диагностика неисправностей электрооборудования

4.0 Система питания двигателя 4.1 Замена фильтрующего элемента воздушного фильтра 4.2 Замена топливного насоса 4.3 Ремонт топливного насоса 4.4 Замена топливного бака и крышки его лючка

5.0 Общие сведения про карбюратор 5.1 Очистка топливного фильтра 5.2 Замена электромагнитного клапана системы холостого хода 5.3. Регулировка карбюратора 5.4 Замена карбюратора 5.5. Ремонт карбюратора

6.0 Система охлаждения двигателя 6.1 Замена охлаждающей жидкости 6.2 Замена насоса охлаждающей жидкости 6.3. Замена термостата 6.4 Замена радиатора двигателя

7. Система выпуска отработавших газов

7.0 Система выпуска отработавших газов 7.1 Замена деталей системы выпуска

8.0 Сцепление 8.1 Замена жидкости и прокачка гидропривода сцепления 8.2 Регулировка привода 8.3 Замена главного цилиндра сцепления 8.4 Ремонт главного цилиндра сцепления 8.5 Замена рабочего цилиндра сцепления 8.6 Замена нажимного диска в сборе и подшипника выключения сцепления

9.0 Коробка передач 9.1 Проверка уровня и замена масла в коробке передач 9.2 Замена выключателя света заднего хода 9.3 Замена манжеты вторичного вала 9.4 Замена коробки передач 9.5 Ремонт коробки передач 9.6 Замена привода спидометра 9.7 Особенности ремонта пятиступенчатой коробки передач

10.0 Карданная передача 10.1. Техническое обслуживание 10.2. Замена карданной передачи

11.0 Задний мост 11.1 Проверка исправности заднего моста 11.2 Замена масла 11.3 Замена полуоси и ее манжеты 11.4 Снятие и установка заднего моста 11.5 Замена манжеты ведущей шестерни 11.6 Замена редуктора 11.7 Ремонт редуктора

13.0 Задняя подвеска 13.1 Проверка технического состояния 13.2. Замена деталей задней подвески

14.0 Рулевое управление 14.1 Доливка масла 14.2 Проверка состояния рулевого управления 14.3 Регулировка зацепления редуктора 14.4 Замена рулевых тяг 14.5 Замена и ремонт маятникового рычага 14.6 Снятие и установка рулевого колеса 14.7 Снятие и установка рулевого вала 14.8 Снятие и установка рулевого механизма 14.9 Снятие сошки

17.0 Кузов 17.1 Замена переднего бампера 17.2 Замена решетки радиатора 17.3 Замена замка капота 17.4 Замена капота 17.5 Замена ветрового стекла 17.6 Замена внутреннего зеркала заднего вида 17.7 Замена солнцезащитного козырька 17.8 Замена накладки потолка 17.9 Замена потолочного поручня

18.0 Система отопления и вентиляции 18.1 Замена электровентилятора отопителя 18.2 Замена радиатора отопителя 18.3 Замена кожуха радиатора 18.4 Замена крана отопителя

Почему не работает ближний свет ваз 2106

Задние фары

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

К таким приборам как раз и относятся передние фары автомобиля, которые и дают ближний и дальний свет. Следует учитывать, что согласно правилам эксплуатации освещения для ВАЗ 2106 в фары можно устанавливать только галогеновые лампы. На ваз 2106 не горит дальний свет. Не работает дальний свет на ваз 2106. Не горит дальний свет – ищем причины По всем вопросам пишите мне, я обязательно объясню все нюансы!

Распространенные причины выхода из строя

• Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86).


• Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).

Классическое зажигание

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной.

Инжекторный мотор

Если на ВАЗе установлена инжекторная система зажигания, то скомпонована она по одному принципу.

Задача электрической проводки автомобиля — обеспечить качественную передачу электрического тока всем потребителям, входящих в схему электрооборудования. Если не работает какой-нибудь прибор или узел, прежде чем менять его, необходимо прозвонить электропроводку, которая соединяет его с источником питания и другими компонентами электросети.

Для проверки электросети необходимо приготовить:

Фотогалерея

Если появились проблемы с электроприборами, то следует выполнить следующие действия:

1. Проверить напряжение. Для этого мультиметр нужно переключить в режим измерителя напряжения. Один щуп прибора нужно присоединить к массе, роль которой выполняет кузов. Второй подключаем к проводу питания, предварительно сняв его с прибора или устройства. Если тестер показывает наличие напряжения, то все в порядке. Если напряжения нет, источник неисправности находится на отрезке проверяемой цепи.


2. Короткое замыкание. При этом в сети полностью отсутствует напряжение. Для проверки в монтажном блоке нужно извлечь плавкий предохранитель, а тестер перевести в режим вольтметра. Один щуп нужно соединить с клеммами в гнезде предохранителя. При этом все приборы, входящие в проверяемый участок сети, должны быть обесточены. Если при шевелении провода на приборе проскакивают цифры, значит провод закорачивает.


3. Заземление. Так как в автомобилях ВАЗ в основном используется однопроводная схема проводки, необходимо проверить качество заземления, так как минусом для электрооборудования используется кузов. Во время эксплуатации металлические детали кузова окисляются, покрываются ржавчиной, ослабляется их крепление. В этом случае теряется электрический контакт и электроприборы работают с перебоями.

Проверка заземления осуществляется по следующему алгоритму:

1. Снять отрицательную клемму с аккумулятора. Один щуп мультиметра соединить с кузовом машины.


2. Второй щуп присоединяется к проверяемому соединению или точке заземления.


3. При появлении значений на приборе следует их сверить с рекомендуемыми заводскими параметрами. Если значения совпадают, то заземление в порядке.

Проверка целостности цепи. Это проверка необходима для поиска разрывов цепи.

1. Обесточивается проверяемый участок цепи: отсоединяется клемма с минусом на аккумуляторной батарее или вынимается соответствующий предохранитель.


2. Для проверки цепи провода мультиметра присоединяются к ее концам, а один из щупов подключается к массе.


3. Если на табло появляются цифры, это говорит о целостности цепи. Если на экране ничего не появляется, то в цепи есть разрыв.

При замене электропроводки используют штатную проводку или самодельную с использованием элементов от штатной. Можно использовать проводку от другого автомобиля, если она подходит по своим характеристикам.

Схема электрооборудования ближнего света

• в позиции «0» от батареи запитаны только на разъёмы 30 и 30/1, другие обесточены.


• в позиции «I» ток подаётся на разъёмы 30-INT и 30/1–15, при этом под напряжением находятся «габариты», очиститель лобового стекла, вентиляторная система обогрева отопителя, ходовые огни и противотуманные фары;


• в позиции «II» к ранее задействованным разъёмам дополнительно подключается контакт 30–50. При этом в цепь включается система зажигания, стартер, панельные датчики, и «поворотники».


• в позиции «III» задействуется только стартер автомобиля. При этом ток доступен только разъёмам 30-INT и 30/1.

Схема бесконтактного зажигания Выключатель зажигания имеет 4 позиции, включение которых возбуждает ток в конкретных разъёмах:

Неисправности и ремонт фар

Неприятной особенностью фары на ВАЗ остается постепенное снижение качества света. В 70 % случаев водители замечают, что лампы перестали нормально светить, когда стекло на фаре уже помутнело на 30 — 40 %. Помутнение колбы на галогеновой лампе — вторая причина снижения освещенности. Если в автомобиле перестали гореть лампы габаритов, головного освещения, причин может быть несколько:

1. Перегорела сама лампочка.


2. Вышел из строя предохранитель или блок предохранителей.


3. Перегорание, разрыв электропровода.


4. Окисление наконечников контактов, ток не проходит по цепи.


5. Ослабление крепежа электропровода.


6. Поломка реле переключения или окисление конкретного контакта подрулевого переключателя наблюдается, если нет переключения с дальнего света на ближний и наоборот.

На шестерку устанавливается трехрычажный переключатель для регулировки головного освещения. Если западают и не фиксируются рычаги — деталь необходимо заменить.

Как разобрать фару

Разбор проводится за 10 минут. Стекло приклеено к отражателю, необходимо разогреть герметик, который держит по периметру блок, затем плоской отверткой или ножом поддеть стекло и вынуть элемент. Установка стекла проводится на мягкий клей в обратном порядке.

Некоторые водители греют фару феном, лампой, на паровой бане. Если использовать лампу есть вероятность перекалить стекло. Акриловые детали могут дополнительно помутнеть, если температура превысит 70 градусов.

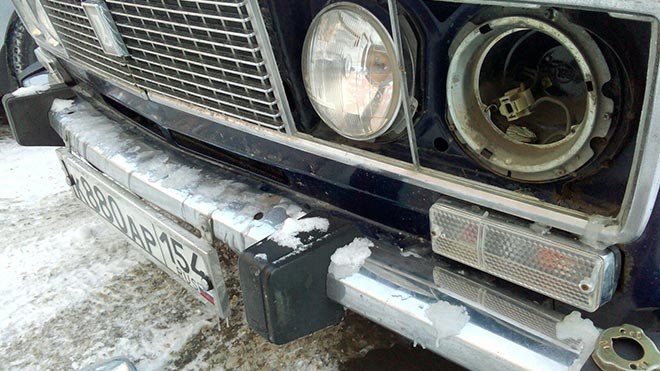

Замена лампочек

Замена лампочек ближнего света начинается с демонтажа облицовки передней фары. Пластиковую накладку необходимо поддеть отверткой и снять с посадочного места. Блок расположен ближе к краю автомобиля, проводится по этапам.

Перед началом любых работ, связанных с заменой ламп, проверкой электропроводки, ремонтом фары необходимо снять минусовую клемму с АКБ:

1. Ослабить три крепежных винта, удерживающих обод фары. Не выворачивать винты полностью.


2. Взять фару в руку, повернуть ослабленный обод, винты должны выйти с пазов.


3. Снять обод, вынуть рассеиватель, элемент удерживается ободом и выпадает вместе с ним.


4. Вытащить фару с колодкой из ниши, снять штекер питающего электропровода.


5. Отсоединить фиксатор.


6. Вытащить отработанную лампочку с фары.

Установить новую деталь и провести сборку фары в обратном порядке. После монтажа нового элемента обязательно провести коррекцию геометрии светового луча.

Корректор фар и ремонт

Корректировка проводится вручную, деталь позволит опустить световой луч вниз при загруженном багажнике и выровнять пучок для нормального режима. Для ВАЗ 2106 предусмотрен вариант использования электрокоррекоров. Регулировка положения отражателя проводится через сервопривод, который через червячную передачу меняет угол наклона отражателя.

Как разобрать фару

Признаки неисправности

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Я приведу несколько из них, вероятно, в вашем случае нет ничего серьезного, вам нужно еще раз тщательно все изучить. Напряжение инициации устройства при среднем температурном значении около 23 С находится во время 8 В, а резистентность обмотки устройства при температуре 20 С составляет значение 85 8,5 Ом. Реле фар По всем вопросам пишите мне, я обязательно объясню все нюансы!

Схема регулятора оборотов электродвигателя печки

• блоки фар;


• аккумуляторная батарея;


• генератор;


• ключ зажигания;


• блок предохранителей на каждый элемент освещения;


• лампочка индикатора на приборной доске;


• подрулевой переключатель на ближний/дальний свет;


• реле ближнего/дальнего света;


• выключатель внешнего освещения.
