Ненадежность отдельных узлов и барахлящая проводка на ИЖ Юпитер 3 заставила владельцев вникать во все тонкости модернизированных элементов.

И первым вызвавшим многочисленны нарекания были изменения первичной цепи источников питания:

Читайте также: Гелевый аккумулятор — как восстановить в домашних условиях? Как восстановить гелевый аккумулятор скутера?

А также системы зажигания и цепи для осветительных приборов прицепного модуля – грузопассажирской коляски. В большинстве случаев причиной отказа был банальный заводской брак.

Система зарядки аккумулятора

При существовавшем в те годы тотальном дефиците запчастей для мотоциклов, незапланированный выход из строя:

надолго оставлял владельцев без транспорта. Кроме того, некачественная сборка отдельных элементов приводила к нестабильной работе всех систем. Это заставляло своими руками улучшать и доводить до ума заводской брак (например, смотрите как модернизировать схему проводки ИЖ Планета 5).

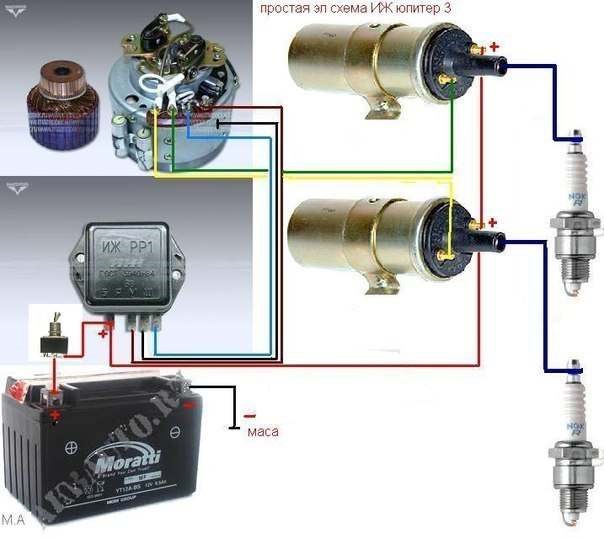

Проводка ИЖ Юпитер 3: строение доработанного реле-регулятора

Совет: представленная выше схема регулятора опробована на многих мотоциклах семейства ИЖ. Ее особенность заключается в раздельной подаче питания – при включении цепь зажигания получает «+» от аккумуляторной батареи. А обмотки возбуждения запитываются от генератора (клемма «Я») и не разряжают АКБ при остановленном двигателе.

Замена генератора

Также много замечаний вызывала работа штатного генератора постоянного тока Г36М7. Частые поломки и нестабильная работа вынуждала владельцев искать ему замену.

Появившиеся новые модификации семейства ИЖ с 12 вольтовыми генераторами тут же были охвачены вниманием владельцев ИЖ Юпитер 3, которые смогли найти способ переоборудования своего мотоцикла на новую схему работы (см.также схему проводки ИЖ Юпитер 5).

И среди имевшихся в свободном доступе был генератор 281.3701, пригодный для всех серий «Планет» и «Юпитеров».

Для переоборудования работы требовался:

1. Рабочий генератор на 12 В;


2. Блок БПВ 14-10;


3. Новый 12-вольтовый аккумулятор 6МТС-9, либо еще один аккумулятор ЗМТ-8 (штатный);


4. Новые 12-вольтовые лампочки (для замены штатных на 6В);


5. Стальная пластина-переходник для монтажа нового генератора;


6. Правая крышка двигателя от моделей ИЖ Планета 5 или Юпитер 5.

Совет: самостоятельная переделка крышки под новый генератор может обернуться поломкой. Поэтому, опытные владельцы рекомендуют приобрести оригинальную крышку от «старших» моделей, которая изначально рассчитана на его посадочные габариты.

Инструкция по установке нового генератора очень проста:

1. Переходник устанавливается в правой половине картера;


2. Фиксируется короткими болтами диаметром 6 мм;


3. Статор нового генератора через резьбовые отверстия М5 стыкуется с переходником с помощью трех винтов.

Почему не горит лампочка аккумулятора при включении зажигания

Часто встречающиеся проблемы АКБ

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Быстро и грамотно найти причину, когда не горит индикатор зарядки аккумулятора, сумеет только автоэлектрик. плохая фиксация аккумулятора в моторном отделении, приводящая к повреждениям непосредственно АКБ или проводов, подходящих к ней;. Не горит лампочка зарядки аккумулятора – что делать? Видео » АвтоНоватор По всем вопросам пишите мне, я обязательно объясню все нюансы!

Лампочка зарядки аккумулятора, почему загорается или вообще не горит, как исправить » АвтоНоватор

1. Свечи зажигания;


2. Катушки Планета 5;


3. Коммутаторы с «восьмерки»;


4. Датчики Холла с «восьмерки»;


5. Замок зажигания;


6. Аккумуляторная батарея.

Не горит лампочка зарядки аккумулятора при включении зажигания. Причины и что делать Электрическую цепь вначале осматривают, проверяя крепления контактов и обрывы. Если видимых нарушений обнаружить не удалось, то мультиметр включают в режим омметра и «прозванивают» каждый участок по отдельности: от АКБ до генератора, от выводов ротора до монтажного блока предохранителей, катушки зажигания и приборной панели (контакты контрольной лампочки).

Основные причины

• Разрядился аккумулятор – самая распространённая причина. При включении бортовой сети и поворота ключа в замке зажигания до запуска двигателя происходит падение напряжения до критического уровня, контрольная лампочка не загорается, остальная индикация на приборной панели горит тусклым светом, пуск силового агрегата невозможен.


• Перегорел предохранитель – вышедший из строя предохранитель в монтажном блоке отключает питание лампочки АКБ. Как правило, в общей цепи он отвечает за всю подсветку щитка приборов номиналом на 10 Ампер.


• Неисправность электрической цепи – окисление контактов на разъёмах, либо плохо закреплённые клеммы, предохранитель в гнезде или обрыв участка проводки приводит к отказу индикатора АКБ. Проблема также может быть вызвана нарушенной изоляцией – короткими замыканиями.


• Перегорел индикатор – светодиод (лампочка) вышла из строя.


• Неисправно реле предохранителей – в отечественных моделях автомобилей (классика ВАЗ) монтажный блок предохранителей снабжён реле на каждую цепь по отдельности. Отказ реле на участке к индикатору отключает питание.


• Другие причины – поломка узла генератора. Диодный мост или реле напряжения работают с нарушениями, происходят скачки напряжения в сети с увеличением оборотов двигателя, нет зарядки аккумулятора (в таких случаях лампочка может гореть постоянно, либо мерцать с последующим отключением).

Поиск неисправного элемента начинают с проверки уровня заряда АКБ. Для замера напряжения на клеммах используют мультиметр, либо вольтметр. Снимать показания необходимо в двух режимах:

• без нагрузки с отключенным зажиганием и снятой клеммой «минус»;


• под нагрузкой: повернув ключ в замке зажигания, и включив любой потребитель (ближний свет фар, кондиционер).

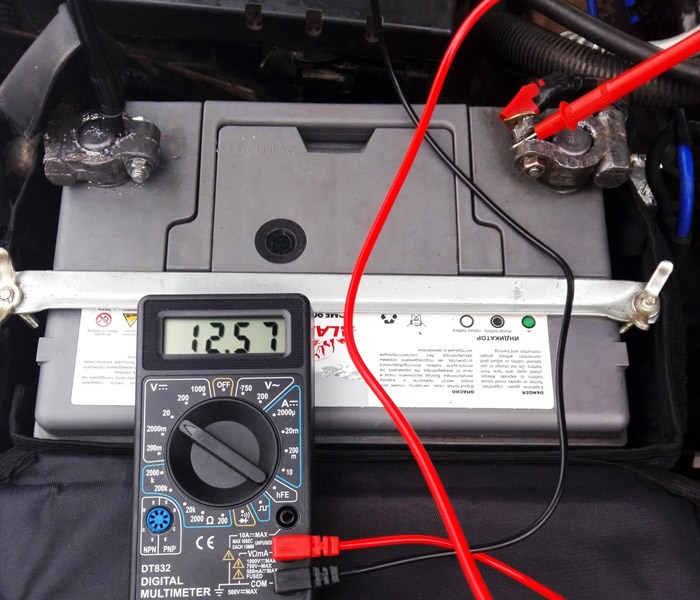

Щупы мультиметра в режиме вольтметр подсоединяют последовательно: плюсовая клемма – красный контакт, минусовая – чёрный. Нормальное значение напряжения АКБ в состоянии покоя при 100% заряде 12,05 – 12,6 Вольт.

Вольтаж аккумулятора напрямую зависит от степени заряда: если уровень понижен до 10%, то максимальное напряжение без нагрузки на клеммах будет около 11,3 Вольт.

После замера под нагрузкой напряжение на исправной АКБ восстанавливается в течение 15-30 секунд. Его замеряют вновь, определяя ёмкость заряда. Далее обязательно проверяют окислы на клеммах, состояние силового кабеля на предмет повреждения изоляции и надёжность крепления провода заземления «на массу».

Электрическую цепь вначале осматривают, проверяя крепления контактов и обрывы. Если видимых нарушений обнаружить не удалось, то мультиметр включают в режим омметра и «прозванивают» каждый участок по отдельности: от АКБ до генератора, от выводов ротора до монтажного блока предохранителей, катушки зажигания и приборной панели (контакты контрольной лампочки).

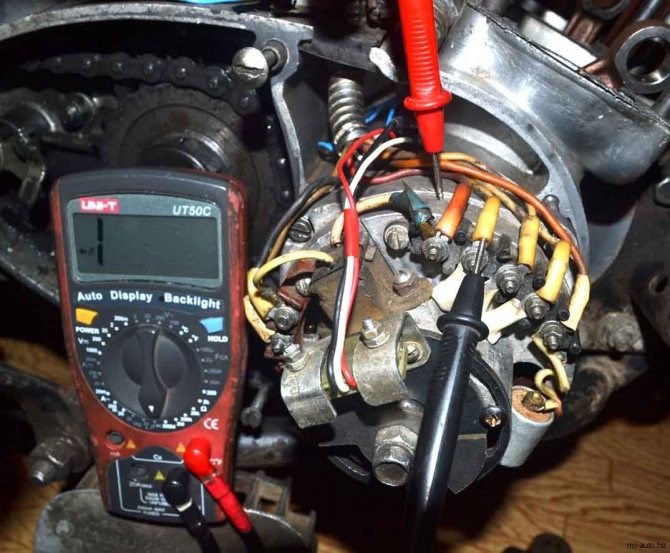

Если нет зарядки на мотоцикле Иж Юпитер.

Не гаснет лампа зарядки аккумулятора но зарядка идет При использовании аккумуляторной батареи не забывайте, что при минусовых температурах воздуха чересчур высокий разряд способен привести к промерзанию электролита и нарушению целостности ее корпуса. А при активной эксплуатации машины в любых условиях (даже в идеальных, если таковые бывают) время годности АКБ существенно уменьшается.

Сгорела лампочка индикатора

Вот как можно быстро проверить, сгорела лампочка генератора автомобиля или нет:

• зажим контрольной лампы ставят на минусовой провод АКБ или на массу (любой оголенный участок кузова);


• от генератора отсоединяют колодку с проводом индикатора;

Если лампочка загорается, то она в порядке, проблемы нет даже на всем участке от генератора до щитка приборов. Скорее всего, неисправность в колодке или соединении. Не исключено повреждение реле регулятора, не выдающего нормальное напряжение.

Если же контролер генератора не загорелся, то уже налицо перегорание лампочки или предохранителя. В данном случае автоэлектрики проходят по всей схеме зажигания на данном участке.

Лампочка продолжает гореть при выключенном зажигании

• измерить ток на ножках предохранителя — делается мультиметром, выставленном на 20 В (один щуп на массу, второй на ножку);


• проверить, как изменяются показатели напряжения во всей электроцепи (скачки тока, замыкания);


• протестировать параметры сопротивления.

Как сбросить ошибку «низкий заряд АКБ» Допустим, вы каждый день отправляетесь на работу на своем авто, затрачивая на поездку не более 10–15 минут. Понятно, что за столь короткое время аккумулятор заряжается некачественно (получает недостаточный заряд), зато при каждом пуске он исправно отбирает необходимый ему заряд. Подобную проблему аккумулятора вы в состоянии решить и самостоятельно, осуществив его нормальную зарядку.

Несколько советов по эксплуатации аккумуляторных батарей

При использовании аккумуляторной батареи не забывайте, что при минусовых температурах воздуха чересчур высокий разряд способен привести к промерзанию электролита и нарушению целостности ее корпуса. А при активной эксплуатации машины в любых условиях (даже в идеальных, если таковые бывают) время годности АКБ существенно уменьшается.

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Главная проблема любого аккумулятора на основе кислоты является сульфатация, т. е. осадок сульфата свинца на пластинах в банках. Из-за этого площадь пластин уменьшается и по факту аккумулятор постоянно находится в недозаряженном состоянии. Чтобы максимально снизить сульфатацию следует соблюдать некоторые рекомендации:

1. По возможности исключить частые запуски мотора на короткий период. Во время запуска расходуется большой процент заряда АКБ, если заглушить двигатель через несколько минут или проехать незначительное расстояние генератор успеет подзарядить АКБ до оптимального уровня.


2. Время от времени следует заряжать батарею от специального зарядного устройства на малой силе тока. АКБ всегда должен быть заряжен, в противном случае сульфатация будет усугубляться.


3. Недопустимо разряжать аккумулятор, что называется «в ноль». Глубокий разряд губителен для любых батарей, особенно для необслуживаемых кальциевых. В итоге ёмкость может сильно сократиться, и в зимний период аккумуляторная батарея будет разряжаться за ночь.


4. Нужно регулярно проверять уровень электролита в банках, эксплуатация с пластинами не покрытыми электролитом запрещается, в противном случае это приведет к их разрушению.

Кроме того, периодически следует проводить работы по предотвращению сульфатации АКБ. Но стоит помнить, что любая аккумуляторная батарея после 4-х лет эксплуатации считается отработанной и её следует заменить.

Напоследок добавим, что любые выявленные неисправности аккумулятора желательно устранять сразу. Не нужно откладывать ремонт этого оборудования до тех пор, пока автомобиль банально остановится посреди дороги, или же в одно прекрасное утро вы не сможете его завести.

Возможные причины неполадки

Разрядившаяся аккумуляторная батарея

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Есть таковая лампочка на панели, она красная и обычно мы её не замечаем, потому что она не горит просто так, завели мотор она мигнет и погаснет. Диодный мост и реле-регулятор напряжения генератора проверяют на запущенном двигателе на холостом ходу доводят обороты агрегата до 4000 об мин и делают замер напряжения мультиметром на выводах ротора. Инструменты для диагностики По всем вопросам пишите мне, я обязательно объясню все нюансы!

Вариант пятый

• Гидролиз (иначе говоря – испарение электролитического состава). Под гидролизом понимают, в общем-то, нормальный процесс, приводящий к нежданным трудностям при эксплуатации батареи лишь тогда, когда он ускоряется в результате критических разрядов, приводящих к тому, что электроды начинают сульфироваться. Справиться с гидролизом можно путем длительной зарядки АКБ, причем на такой силе тока, которая составляет пять процентов от емкости аккумулятора.


• Испарение электролита, образующееся из-за некачественной фиксации корпуса и реле напряжения. Следует заменить или отрегулировать реле.


• Испарение электролита вследствие того, что от генератора приходит слишком большой ток зарядки (батарея при этом греется). Необходимо обследовать зарядную систему, а также и все электрическое оборудование, используя вольтметр. Подключают его к «плюсу» генератора. Показывать прибор должен не более 14,2 В.


• Высокий уровень электролита. Ненужную жидкость нужно слить. Ориентируйтесь на то, что над пластинами должно быть не более нескольких сантиметров.

Схема генератора Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.
